1

增量备份（Pwal Backup Server，PBS）作为数据库容灾体系中的核心组件，可通过持续获取Redo log来实现按时间点恢复（PITR：Point-in-Time Recovery ）。

TaurusDB通过全量备份和增量备份，构成了完整的备份策略链，满足ACID原则中的持久性要求，能够实现RTO<15分钟、RPO≈0的金融级灾备标准。

本文将重点介绍TaurusDB的增量备份功能。

2

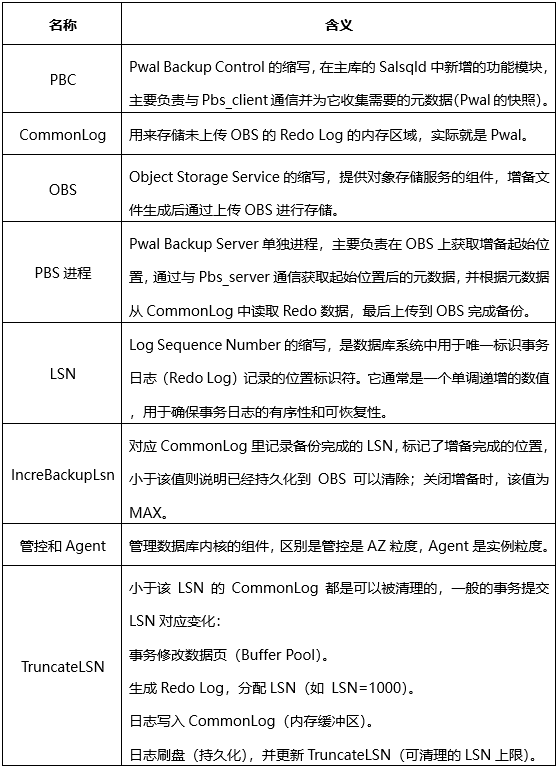

先解释一些TaurusDB中与增备相关的概念：

增量备份（PBS）依赖于LSN。PBS会首先从OBS读取最近全量备份的“结束LSN”（如 LSN=5000）。数据库会从该LSN开始持续上传新生成的Redo Log（LSN=5001, 5002,...），直到备份完成后，再进一步推进IncreBackupLSN，从而防止关键日志被过早清理，确保增量备份数据的完整性与可用性。

PBS的核心任务是：

• 基于最近一次全量备份的结束LSN，持续上传Redo日志到OBS，确保数据可恢复到任意时间点。

• 依赖全量备份：如果没有全量备份，PBS则无法启动。

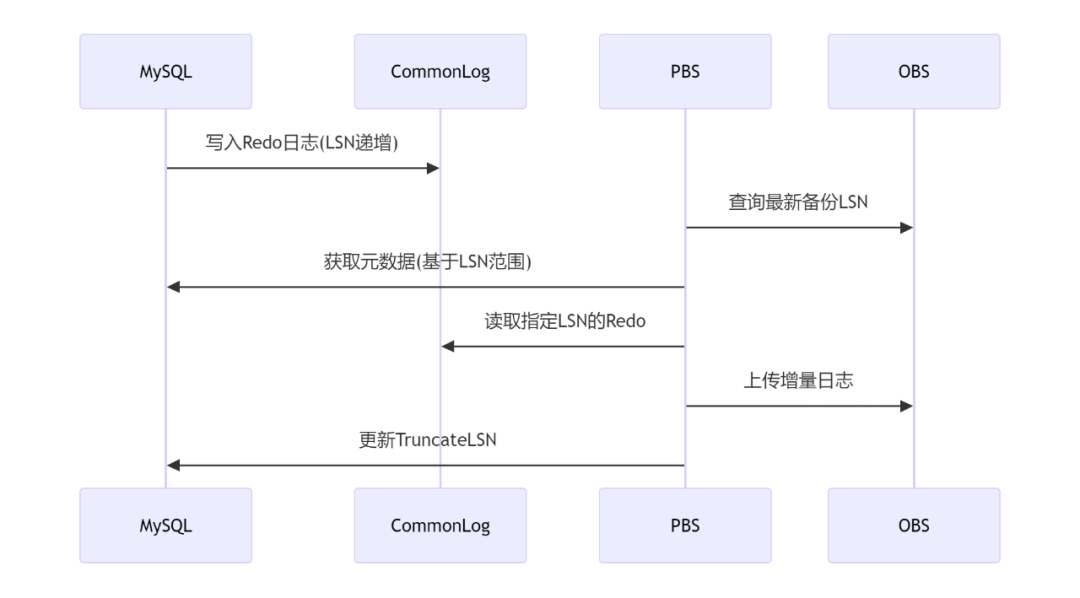

图1  数据流转示意图

数据流转如图1所示：

1. MySQL写入Redo Log

• MySQL将事务日志（Redo Log）写入CommonLog内存池。


• 日志在上传到OBS之前不会删除。

2. PBS获取并上传Redo Log

• PBS进程启动后，从OBS读取最近全量备份的结束LSN（或上一次增量备份的结束LSN）。

• 与MySQL交互，获取Redo Log的元数据，并从CommonLog提取对应日志。

• 上传至OBS，并推进TruncateLSN（标记已上传的日志可被清理）。

3. 日志清理

• 已上传的Redo Log从CommonLog池中删除，释放内存空间。

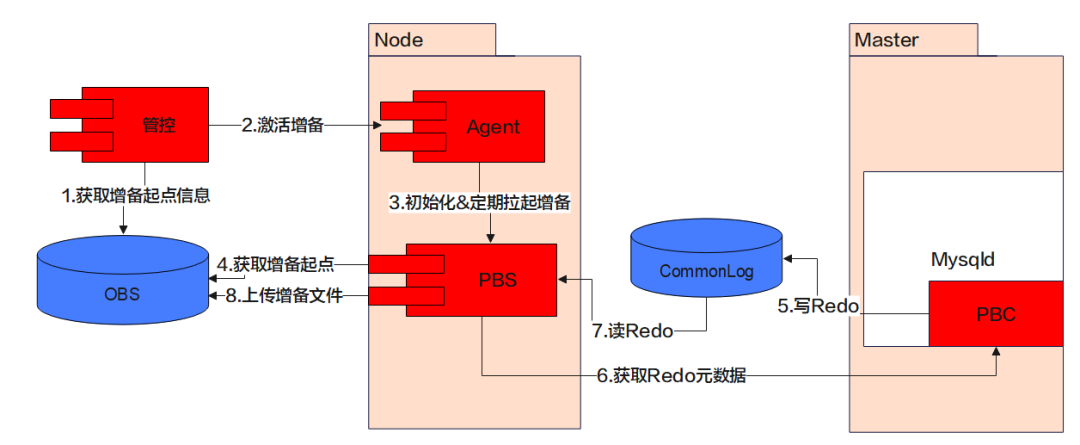

图2  PBS总体架构交互图

管控和Agent的组件角色如图2所示：

1. 全量备份完成后，管控向OBS写入备份结束LSN（即增量备份起点）。

2. Agent激活增量备份：

• 持久化配置到SQLite。

• 初始化PBS环境，启动定时任务（监控PBS进程状态）。

• PBS重启时，会从OBS读取上一次增量备份的结束LSN，然后继续备份，从而确保备份数据的连续性。

3

pbs_client包含三个线程：pbs_communicate_client、pbs_reader、pbs_sender。

• pbs_communicate_client负责与pbs_server交互数据，进行初始化和正常交互数据。pbs_client初始化时，会激活pbs_sender和pbs_reader线程。正常与pbs_server交互数据，会更新Rwal的Metadata元数据。

• pbs_reader线程根据Metadata数据查询Rwal，并将Redo Log插入队列，唤醒pbs_sender线程。

• pbs_sender线程负责拼装获取到的Redo Log，并上传OBS服务器。

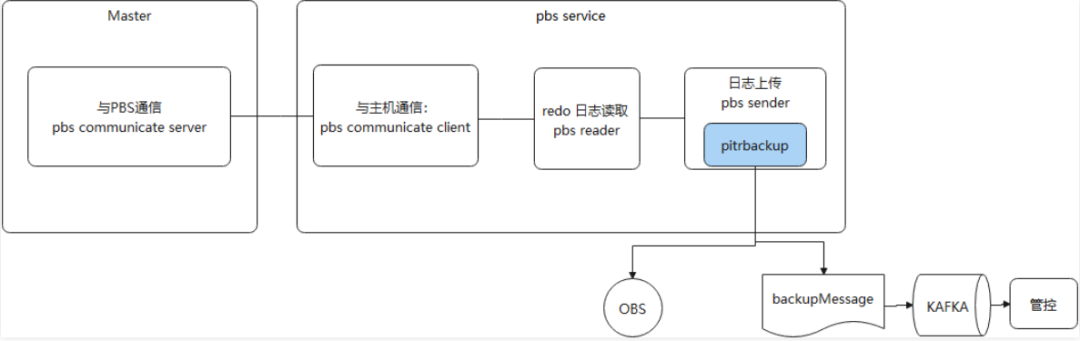

图3 PBS组件内部组件图

图4是具体的线程交互图，具体实现如下：

图4  Redo日志上传双队列示意图

（1）pbs_communicate_client通信线程

• 初始化流程

1.与pbs_server建立TCP连接；

2.PBS拼接好发送给PBC的消息体，Type为INIT；

3.PBC接受解析消息，获取并更新Truncate_backup_lsn；

4.PBC获取Pwal的快照和Pwal的Offset，拼装消息返回给PBS；

5.PBC获取数据，更新Incre_start_lsn，创建线程pbs_log_reader;

6.PBS打开Rwal并设置读取Rwal的起点，创建pbs_sender和pbs_reader线程。

• 正常通信流程

1.PBS拼接好发送给pbs_server的消息体，Type为INIT；

2.PBC接受解析消息，获取并更新Truncate_backup_lsn；

3.PBC获取Pwal的快照和Rwal的Offset，拼装消息返回给PBS；

4.PBS更新Rwal。

(2) pbs_reader日志读取线程和pbs_sender日志发送线程

日志读取线程和日志发送线程使用了经典的生产者消费者模式：

1.由pbs_reader根据通信线程pbs_communicate_client与Mysqld通信获取的Redo Log数据的句柄，从CommonLog读取Redo Log，并塞入队列中等待pbs_sender消费，同时更新End_lsn用于继续读取Redo Log。pbs_sender从队列中获取Redo Log后，依据设置的上传策略来上传OBS。

2.在读取和发送线程的交互中，使用了两个队列的设计，加快了Redo Log上传，实际上传时，会把若干Redo Log合并成一个大段的BUFFER进行上传，来提高上传效率。

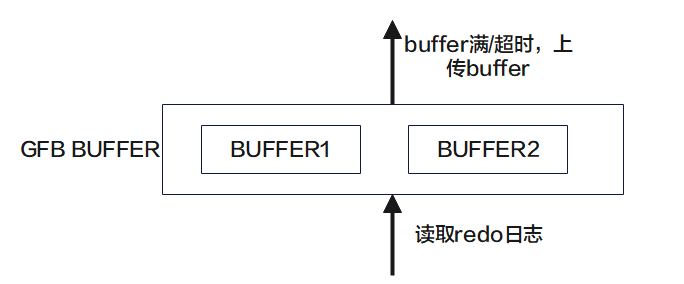

图5  Redo日志上传双队列示意图

对同一个Buffer，读取Redo Log和上传Buffer是不能同时进行的。这里有两个队列可以规避这种情况：

Buffer_1上传数据期间，Sender线程会向Buffer_2中写入数据。当Buffer_2达到发送条件时，且Buffer_1上传成功，则进行交替，即开始上传Buffer_2数据，向Buffer_1中写入数据。该功能实现了上传和写入的并行，因此当数据流较大时，上传不会因为要等待写入完成而受到阻塞。

4

数据备份与恢复是数据库系统的生命线。TaurusDB通过高效的全量备份（Full Backup）与增量备份（Incremental Backup）机制，能够为客户提供可靠的数据恢复服务，全方位守护企业数据安全与业务连续性。
