大家好，我是渣哥，是一个每天都在攒钱植发的程序猿。
今天我们来聊聊数据库设计最基础的部分：E-R图设计。
为什么突然要聊这个东西呢？
因为啊，渣哥发现很多同学自己写项目的时候，最开始都是跟着老师一步一步来的，从数据库搭建到功能实现，基本上都是老师在上面敲一行代码，同学在下面写一行。
数据库为什么这么设计？不知道。
这段代码为什么这么写？不知道。
知道的只是这么写代码能跑起来，功能可以实现，但是到了自己独立开发一个项目的时候，一开始就难住了，数据库咋设计呀？
这就是今天渣哥写这篇文章的原因，搞清楚数据库设计的第一个步骤：画一个分析出所有业务对象及其所属关系的E-R图！
本文目标：
●了解E-R图（实体-关系映射图）是什么，有什么作用
● 认识E-R图的各种元素在图中的表示方式
● 分辨E-R图三种约束的区别与表示方式的不同
● 掌握E-R图的绘制流程，学会绘制E-R图
全文共2816字，阅读预计需要10分钟；
E-R图也称实体-联系图(Entity Relationship Diagram)，提供了表示实体类型、属性和联系的方法，用来描述现实世界或业务系统的概念模型。
●分析业务中所包含的实体对象及其属性
●找出对象之间的关系
●设计数据结构概念模型
●帮助我们更方便、合理的设计数据库结构
以上两点，讲人话就是：E-R图老牛X了，它用来描述系统中所涉及的实体类、实体类的属性、以及实体之间的联系方式，学会了E-R图，我们可以分析业务系统中的数据结构，并以此设计更合理的数据库结构！
E-R图这么厉害的嘛？我要学我要学！
别急，接下来，咱们就来通过一个例子了解一下E-R图的结构。
现在有这么一个业务场景：
●某一个学校下辖若干个学院，
●每一个学院管理着若干个专业，
●每一个专业有若干个教师，有若干个不同年级的学生；

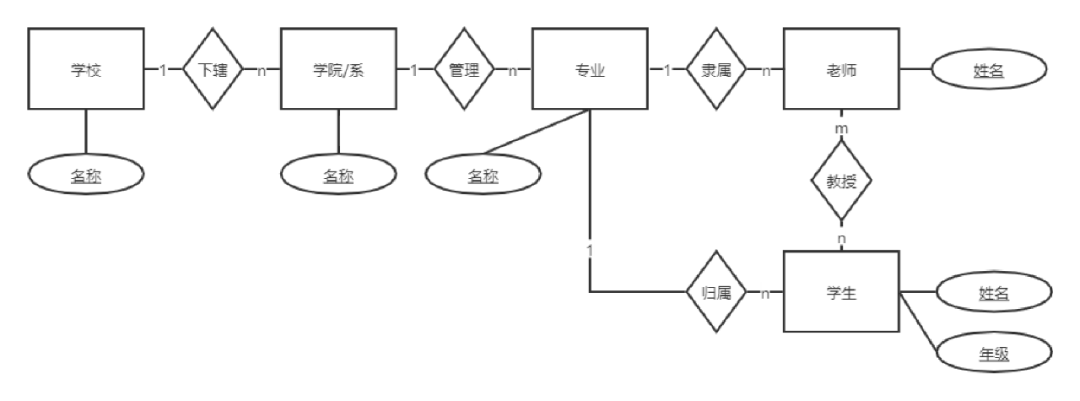

再给出根据该业务场景下分析得出的E-R图：
这是个啥啊？我就看到了长方形，原型和棱形，还有一堆的线啊！这就是E-R图嘛？
没错，这就是传说中的E-R图，它就是由你看到的长方形、椭圆形、棱形和线，通过一定规则组成的图。那这些图形分别都代表什么意思呢？我们接着往下看！
实体对象：一般认为，客观上可以相互区分的事物就是实体，如：学院、专业；在E-R图中用矩形表示，矩形框内写明实体名；
比如上图中的学校、学生、老师等，这些都是涉及到的业务对象，就用长方形表示啦。
属性：实体所具有的某一特性；如学生具有姓名、性别等属性；在E-R图中用椭圆形表示，并用无向边将其与相应的实体连接起来；
比如上图中的学校肯定有一个学校名称的，那这个名称就是学校的一个属性，所以名称这个属性用椭圆形表示，并用线链接到学校，代表这个是学校的一个属性。
关系：联系也称关系，信息世界中反映实体内部或实体之间的关联,如一个专业有多个学生；在E-R图中用菱形表示，菱形框内写明联系名，并用无向边分别与有关实体连接起来，同时在无向边旁标上联系的类型（1 : 1，1 : n或m : n）；
比如上图中的老师跟学生的关系，一个老师会有多个学生，一个学生也会有好几个老师，所以学生跟老师之间的关系是一个多对多的关系 ，就要用棱形将学生和老师链接起来，并且在两侧分别写上M和N，代表是一种多对多的关系。
其实实体对象和对象的属性都比较容易分析得出，比较难一点的是实体对象之间的关系，也称为“约束”，约束的类型分为三种，接下来我们就来看一下吧。
一对一约束（联系）对于两个实体集A和B，若A中的每一个值在B中至多有一个实体值与之对应，反之亦然，则称实体集A和B具有一对一的联系。如：一个学生有一个名字（一般情况）
一对多约束（联系）对于两个实体集A和B，若A中的每一个值在B中有多个实体值与之对应，反之B中每一个实体值在A中至多有一个实体值与之对应，则称实体集A和B具有一对多的联系。如：一个学校有很多老师，一个老师隶属于一个学校（一般情况）
多对多约束（联系）对于两个实体集A和B，若A中每一个实体值在B中有多个实体值与之对应，反之亦然，则称实体集A与实体集B具有多对多联系如：一个老师有很多学生，一个学生也有很多老师
好的，我们现在了解了E-R图的基本要素，和三种约束，那么如何去绘制一个E-R图呢？让我们来了解一下E-R的设计流程吧！
绘制E-R图的工具有很多，这边比较推荐的是processon，官网地址是：https://www.processon.com/ ，可以在线绘制，特别方便；

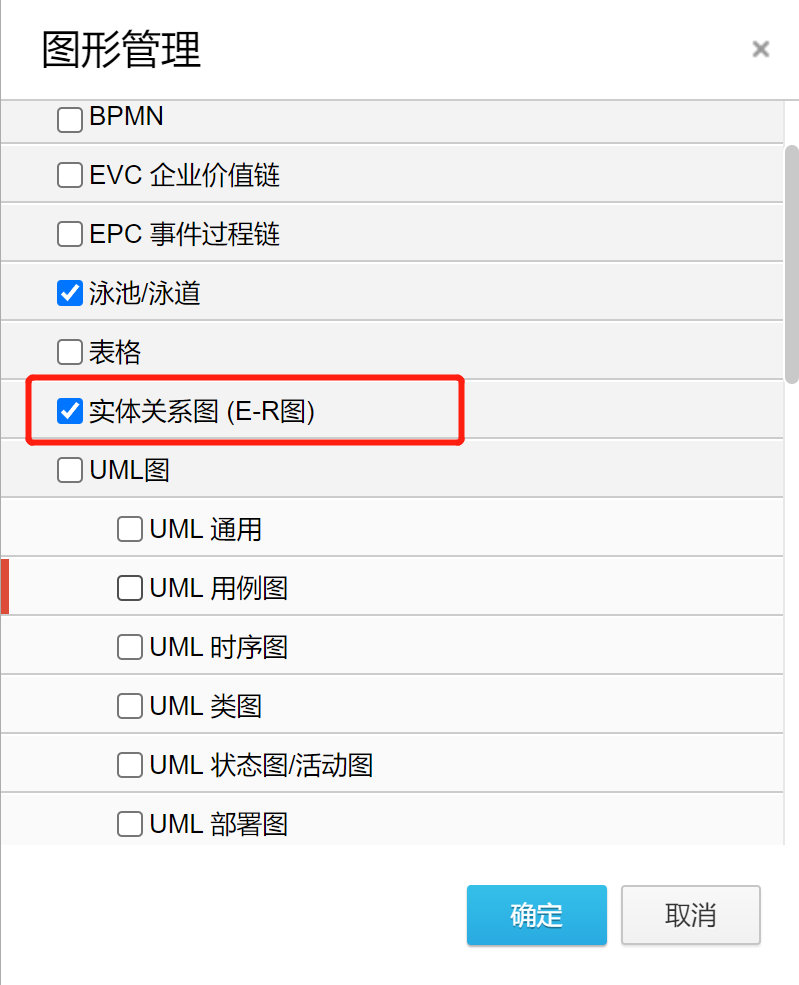

登录之后，新建一个文件，在右下角可以选择更多图形，然后勾选E-R图，就可以使用图标了；
（1)确定所有的实体集合；
（2)选择实体集应包含的属性；
（3)确定实体集之间的联系；
（4)确定实体集的关键字，用下划线在属性上表明关键字的属性组合；
（5)确定联系的类型，在用线将表示联系的菱形框联系到实体集时，在线旁注明是1或n(多)来表示联系的类型。
好啦，今天的分享就到这里啦！E-R图设计是数据库设计的第一步，有了一个清晰的E-R图，数据库设计就会事半功倍，并且后期维护也方便很多，相信聪明的你看完了这篇文章已经学会了E-R的设计，那接下来有个小任务，回到我们最开始的例子，不看已经画好了E-R图，请你把它的E-R图重新绘制一遍，可以吗？
我是渣哥，我们下期再见！
