PostgreSQL内核之数据库集群、数据库、表（序列一）

  PostgreSQL 是一个设计精良、开源的多用途关系型数据库系统，在全球范围内被广泛使用。
  它是一个庞大的系统，由多个集成的子系统组成，每个子系统都具有特定的复杂功能，并且彼此协同工作。尽管理解其内部机制对于 PostgreSQL 的管理和集成至关重要，但其庞大性和复杂性使得这一任务变得困难。

二、数据库集群（database cluster）、数据库(databases)和表(tables)

1.数据库集群的逻辑结构

  数据库集群是由 PostgreSQL 服务器管理的一组数据库的集合。如果你是第一次听到这个定义，可能会感到疑惑。在 PostgreSQL 中，“数据库集群”这一术语并不意味着“一组数据库服务器”。PostgreSQL 服务器运行在单个主机上，并管理一个数据库集合。

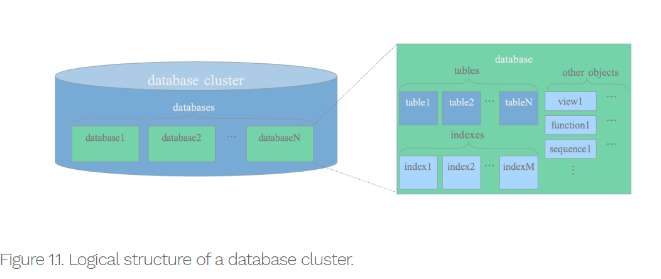

  图 1.1 展示了数据库集群的逻辑结构。数据库是数据库对象的集合。在关系数据库理论中，数据库对象是用于存储或引用数据的数据结构。（堆）表是一个典型的例子，除此之外还有许多其他对象，例如索引、序列、视图、函数等。在 PostgreSQL 中，数据库本身也是数据库对象，并且在逻辑上彼此分离。所有其他数据库对象（例如表、索引等）都属于各自的数据库。

  PostgreSQL 中的所有数据库对象在内部都由各自的对象标识符（OID）管理，这些标识符是无符号的 4 字节整数。数据库对象与其对应 OID 之间的关系存储在相应的系统目录中，具体存储位置取决于对象的类型。例如，数据库和堆表的 OID 分别存储在 pg_database 和 pg_class 中。
  要查找所需对象的 OID，可以执行以下查询：

sampledb=# SELECT datname, oid FROM pg_database WHERE datname = 'sampledb';
 datname  |  oid
----------+-------
 sampledb | 16384
(1 row)

sampledb=# SELECT relname, oid FROM pg_class WHERE relname = 'sampletbl';
  relname  |  oid
-----------+-------
 sampletbl | 18740
(1 row)

2.数据库集群的物理结构

  数据库集群本质上是一个单独的目录，称为基目录（base directory）。它包含一些子目录和许多文件。当你执行 initdb 实用程序来初始化一个新的数据库集群时，会在指定目录下创建一个base目录。base目录的路径通常设置为环境变量 PGDATA。

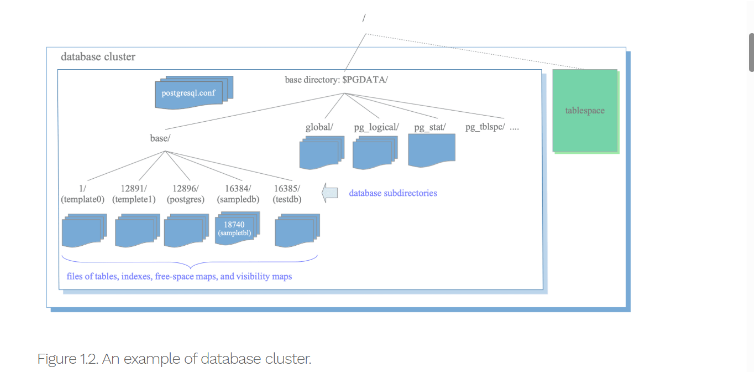

  图 1.2 展示了 PostgreSQL 中数据库集群的一个示例。数据库是base目录下的一个子目录，而每个表和索引（至少）是一个文件，存储在其所属数据库的子目录下。此外，还有一些子目录包含特定的数据和配置文件。
  虽然 PostgreSQL 支持表空间（tablespace），但该术语的含义与其他关系数据库管理系统（RDBMS）不同。在 PostgreSQL 中，表空间是一个单独的目录，包含base目录之外的一些数据。

  在以下小节中，将介绍 PostgreSQL 中数据库集群的布局、数据库、与表和索引相关的文件以及表空间的内容。

（1）数据库集群的布局

  数据库集群的布局已在官方文档(https://www.postgresql.org/docs/current/storage-file-layout.html)中进行了描述。
  本文档中列出的主要文件和子目录如表 1.1 所示：

（2）数据库布局

  一个数据库就是base子目录下的一个子目录。数据库目录的名称与各自的OID（对象标识符）相同。例如，当数据库“sampledb”的OID为16384时，其子目录名称就是16384。

$ cd $PGDATA
$ ls -ld base/16384
drwx------  213 postgres postgres  7242  8 26 16:33 16384

（3）与表和索引相关的文件布局

  每个大小小于1GB的表或索引都存储在其所属数据库目录下的单个文件中。表和索引在内部由各自的OID（对象标识符）进行管理，而它们的数据文件则由变量relfilenode管理。表和索引的relfilenode值通常但不总是与各自的OID相匹配，具体细节如下所述。
  例如，展示表’sampletbl’的OID和relfilenode：

sampledb=# SELECT relname, oid, relfilenode FROM pg_class WHERE relname = 'sampletbl';
  relname  |  oid  | relfilenode
-----------+-------+-------------
 sampletbl | 18740 |       18740
(1 row)

  在这种情况下，oid 和 relfilenode 的值是相等的。此外，表 ‘sampletbl’ 的数据文件路径为 base/16384/18740：

$ cd $PGDATA
$ ls -la base/16384/18740
-rw------- 1 postgres postgres 8192 Apr 21 10:21 base/16384/18740

  表和索引的 relfilenode 值可能会因执行某些命令而改变，例如 TRUNCATE、REINDEX、CLUSTER。例如，如果我们对表 ‘sampletbl’ 执行 TRUNCATE 操作，PostgreSQL 会为该表分配一个新的 relfilenode（例如 18812），删除旧的数据文件（18740），并创建一个新的数据文件（18812）。

sampledb=# TRUNCATE sampletbl;
TRUNCATE TABLE

sampledb=# SELECT relname, oid, relfilenode FROM pg_class WHERE relname = 'sampletbl';
  relname  |  oid  | relfilenode
-----------+-------+-------------
 sampletbl | 18740 |       18812
(1 row)

sampledb=# SELECT pg_relation_filepath('sampletbl');
 pg_relation_filepath
----------------------
 base/16384/18812
(1 row)

$ cd $PGDATA
$ ls -la -h base/16384/19427*
-rw------- 1 postgres postgres 1.0G  Apr  21 11:16 data/base/16384/19427
-rw------- 1 postgres postgres  45M  Apr  21 11:20 data/base/16384/19427.1

  通过检查数据库子目录可以发现，每个表都有两个关联的文件，后缀分别为 _fsm 和 _vm。它们分别称为空闲空间映射表（Free Space Map）和可见性映射表（Visibility Map）。

• 空闲空间映射表 存储了表文件中每个页面的空闲空间信息。
• 可见性映射表 存储了表文件中每个页面的可见性信息。

  索引只有单独的空闲空间映射表，而没有可见性映射表。
  以下是一个具体的示例：

$ cd $PGDATA
$ ls -la base/16384/18751*
-rw------- 1 postgres postgres  8192 Apr 21 10:21 base/16384/18751
-rw------- 1 postgres postgres 24576 Apr 21 10:18 base/16384/18751_fsm
-rw------- 1 postgres postgres  8192 Apr 21 10:18 base/16384/18751_vm

  空闲空间映射表和可见性映射表在内部也可能被称为每个关系（relation）的分支（forks）。

• 空闲空间映射表是表/索引数据文件的第一个分支（分支编号为 1），
• 可见性映射表是表数据文件的第二个分支（分支编号为 2）。
• 数据文件本身的分支编号为 0。

（4）表空间

  在 PostgreSQL 中，表空间（tablespace）是base目录之外的额外数据区域。此功能是在 8.0 版本中实现的。

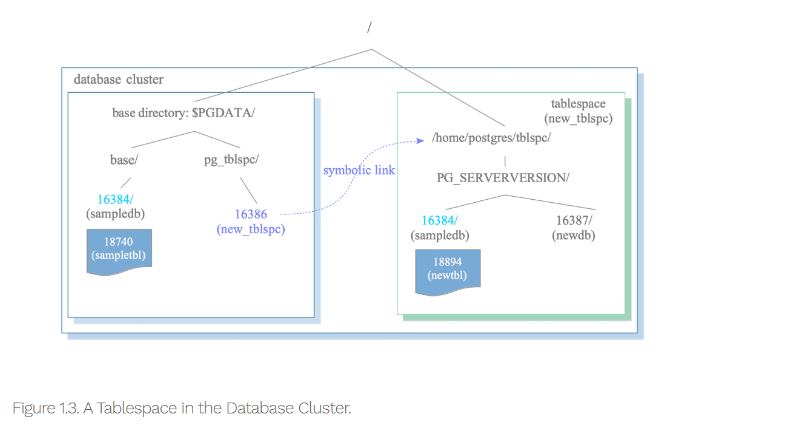

  图 1.3 展示了表空间的内部布局及其与主数据区域的关系。

  表空间是在执行 CREATE TABLESPACE 语句时指定的目录中创建的。在该目录下，会创建一个与版本相关的子目录（例如 PG_14_202011044）。版本相关子目录的命名规则如下所示：

PG _ 'Major version' _ 'Catalogue version number'

  创建表空间：

CREATE TABLESPACE tablespace_name
    [ OWNER { new_owner | CURRENT_ROLE | CURRENT_USER | SESSION_USER } ]
    LOCATION 'directory'
    [ WITH ( tablespace_option = value [, ... ] ) ]

  例如，在 /home/postgres/tblspc 目录下创建一个名为 new_tblspc 的表空间，其 OID 为 16386，此时会在表空间目录下创建一个名为 PG_14_202011044 的子目录。

$ ls -l /home/postgres/tblspc/
total 4
drwx------ 2 postgres postgres 4096 Apr 21 10:08 PG_14_202011044

  表空间目录通过 pg_tblspc 子目录中的符号链接进行寻址。链接名称与表空间的 OID 值相同。

$ ls -l $PGDATA/pg_tblspc/
total 0
lrwxrwxrwx 1 postgres postgres 21 Apr 21 10:08 16386 -> /home/postgres/tblspc

  当在表空间中创建一个新数据库（OID 为 16387）时，其目录会被放置在版本相关的子目录下：

$ ls -l /home/postgres/tblspc/PG_14_202011044/
total 4
drwx------ 2 postgres postgres 4096 Apr 21 10:10 16387

  如果在位于base目录中的数据库内创建了一个新表，首先会在版本相关的子目录下创建一个新目录，该目录的名称根据数据库的 OID 命名。然后，新表文件会被放置在这个新创建的目录中：

sampledb=# CREATE TABLE newtbl (.....) TABLESPACE new_tblspc;

sampledb=# SELECT pg_relation_filepath('newtbl');
             pg_relation_filepath
---------------------------------------------
 pg_tblspc/16386/PG_14_202011044/16384/18894

3.堆表文件的内部布局

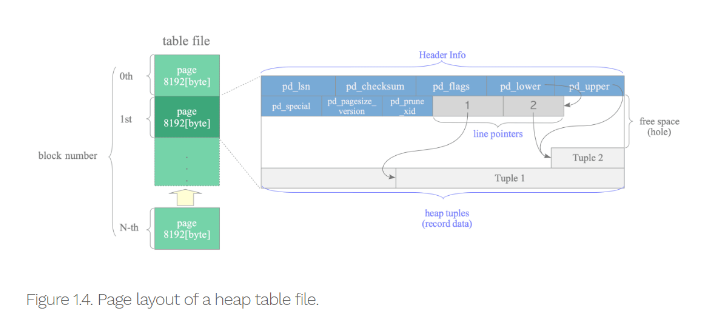

  在数据文件（堆表、索引、空闲空间映射和可见性映射）中，文件被划分为固定长度的页（或块），默认情况下为8192字节（8 KB）。每个文件中的页从0开始按顺序编号，这些编号称为块号。如果文件已满，PostgreSQL会在文件末尾添加一个新的空页以增加文件大小。
  页面的内部布局取决于数据文件的类型。在本节中，将描述表的布局。

  表中的页面包含三种数据：

• （1）堆元组（heap tuple）
  堆元组是记录数据本身。堆元组从页面的底部开始依次堆叠。
  元组的内部结构将在第5.2节和第9章中描述，因为这需要了解PostgreSQL中的并发控制（CC）和预写日志（WAL）机制。

• （2）行指针（line pointer）
  行指针长度为4字节，保存指向每个堆元组的指针。它也被称为项指针（item pointer）。
  行指针形成一个简单的数组，充当元组的索引。每个索引从1开始顺序编号，称为偏移号（offset number）。当向页面添加新元组时，一个新的行指针也会被推入数组，以指向新元组。

• （3）头部数据（header data）
  在页面开头分配了由PageHeaderData结构定义的头部数据。它占24字节，包含页面的通用信息。
  该结构的主要变量如下：
  – pd_lsn
  该变量存储由该页面最后一次更改写入的XLOG记录的LSN（日志序列号）。它是一个8字节的无符号整数，与WAL（预写日志）机制相关。详细信息在第9.1.2节中描述。
  – pd_checksum
  该变量存储该页面的校验和值。（注意，该变量在9.3或更高版本中支持；在早期版本中，这部分存储的是pd_tli，即页面的时间线ID。）
  – pd_lower 和 pd_upper
  pd_lower指向行指针的末尾，pd_upper指向最新堆元组的起始位置。
  – pd_special
  该变量用于索引。在表的页面中，它指向页面的末尾。（在索引的页面中，它指向特殊空间（special space）的起始位置，这是仅由索引持有的数据区域，包含根据索引类型（如B树、GiST、GiN等）特定的数据。）

  行指针末尾和最新元组起始位置之间的空白空间称为空闲空间（free space）或空洞（hole）。
  为了标识表中的元组，内部使用元组标识符（TID）。TID由一对值组成：包含该元组的页面的块号，以及指向该元组的行指针的偏移号。它的典型用法是在索引中。
  在计算机科学领域，这种类型的页面被称为分槽页面（slotted page），而行指针对应于槽数组（slot array）。
  此外，大小超过约2 KB（约8 KB的1/4）的堆元组会使用一种称为TOAST（The Oversized-Attribute Storage Technique，超大属性存储技术）的方法进行存储和管理。详细信息可以参考PostgreSQL的官方文档https://www.postgresql.org/docs/current/storage-toast.html。

4.读写元组的方法

（1）写入堆元组

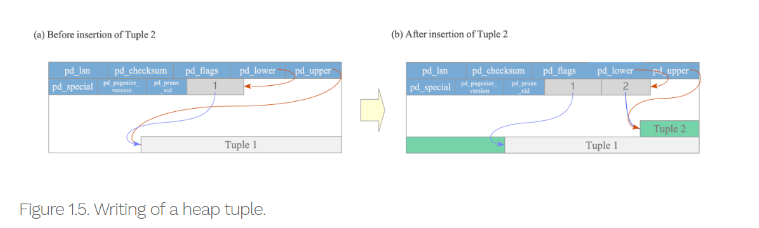

  假设一个表由一个页面组成，且该页面仅包含一个堆元组。该页面的pd_lower指向第一个行指针，而行指针和pd_upper都指向第一个堆元组。如图1.5(a)所示。
  当插入第二个元组时，它会被放置在第一个元组之后。第二个行指针被追加到第一个行指针之后，并指向第二个元组。pd_lower会更新为指向第二个行指针，而pd_upper会更新为指向第二个堆元组。如图1.5(b)所示。页面中的其他头部数据（例如pd_lsn、pg_checksum、pg_flag等）也会被更新为适当的值；

（2）读取堆元组

  这里概述了两种典型的访问方法：顺序扫描和B树索引扫描：

• 顺序扫描（Sequential scan）

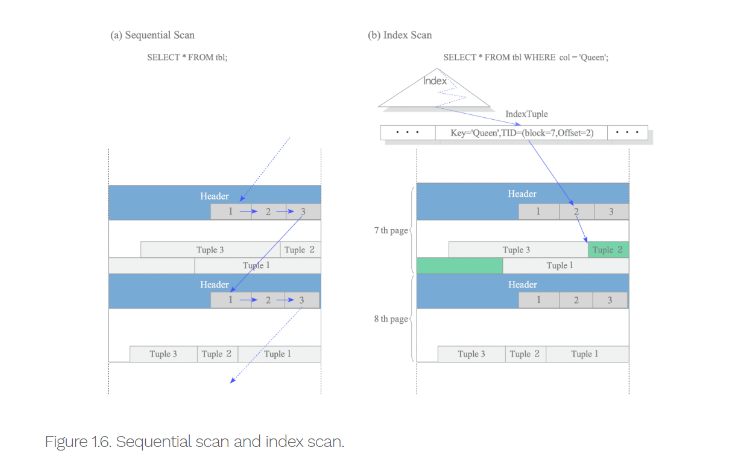

  它通过依次扫描每个页面中的所有行指针，顺序读取所有页面中的所有元组。如图1.6(a)所示。

• B树索引扫描（B-tree index scan）
  它读取包含索引元组的索引文件，每个索引元组由一个索引键和一个指向目标堆元组的TID（元组标识符）组成。
  如果找到了包含目标键的索引元组，PostgreSQL会使用获取的TID值读取所需的堆元组。
  例如，在图1.6(b)中，获取的索引元组的TID值为(block = 7, Offset = 2)。这意味着目标堆元组是表中第7页的第2个元组，因此PostgreSQL可以直接读取所需的堆元组，而无需在页面中进行不必要的扫描。

    PostgreSQL 还支持 TID 扫描（TID-Scan）、位图扫描（Bitmap-Scan） 和 仅索引扫描（Index-Only-Scan）。

  TID 扫描 是一种通过使用目标元组的 TID 直接访问元组的方法。例如，要查找表中第 0 页的第 1 个元组，可以发出以下查询：

sampledb=# SELECT ctid, data FROM sampletbl WHERE ctid = '(0,1)';
 ctid  |   data
-------+-----------
 (0,1) | AAAAAAAAA
(1 row)

  本文译自https://www.interdb.jp/pg/pgsql01.html，更多详细信息请参考原文。
