MatrixOne存储优化：HTAP场景下的智能存储优化策略

类 LSM（Log-Structured Merge Trees）数据库通常依赖数据合并清理存储空洞、降低文件重叠度以维持数据有序性，提升查询效率。现有的合并调度技术普遍采用固定阈值触发策略或人工干预机制，通过直方图统计文件重叠情况（如点深度pd的离散区间分布）。

然而，这些方案在面向 HTAP（混合事务/分析处理）场景时面临显著缺陷：

1. 对非 KV 场景维护自动化不足：传统方法过多依赖数据库管理员手动识别合并时机并触发任务，尤其非 KV 场景下，落盘文件大小不可控时，运维负担剧增；
2. HTAP 场景适配薄弱：TP 数据的频繁随机更新导致数据分布快速劣化（空洞率与重叠度激增），同时低密度数据流入下层引发连锁合并，造成过量写放大；
3. 数据分布表征低效：常用直方图需至少16个参数描述文件重叠状态，参数冗余且无法还原分布形态特征（如峰值位置、波动趋势），导致运维决策缺乏精准依据。

因此，上述缺陷严重制约了数据库在HTAP场景下的自动化运维能力与资源利用效率。Matrixone 通过以下四个方面，对存储优化做出改进：

1. 改进的 merge 策略，通过引入独立 0 层、跨距、空洞分析等概念，控制 HTAP 场景下的写放大，同时保证数据的健康程度
2. 基于事件驱动的 merge 调度，一方面避免轮询开销，对活跃的表更加聚焦，另一方面对运维交互支持更加灵活
3. 基于多项式拟合的数据表征。通过线性拟合代替直方图，在参数更少的情况下，可以更直观地展示数据重叠的分布形态，峰值位置，波动趋势等信息
4. Merge 模拟器，通过采集和模拟两个步骤，可以根据实际数据进行实验，持续改进 merge 策略。

优化策略

在介绍 Matrixone 当前优化策略之前，需要澄清一些概念。首先是业界中已有的概念：

• 数据文件：储存写入数据的文件。每个文件的元信息存有该表排序键的最大值和最小值。元信息一般常驻内存。
• Merge 文件层级：数据文件按层组织。随着层级上升，预期单个文件的最大值和最小值的差距会更小，变得更加紧密。
• 文件重叠：两个文件的最大最小值的区间存在交集。

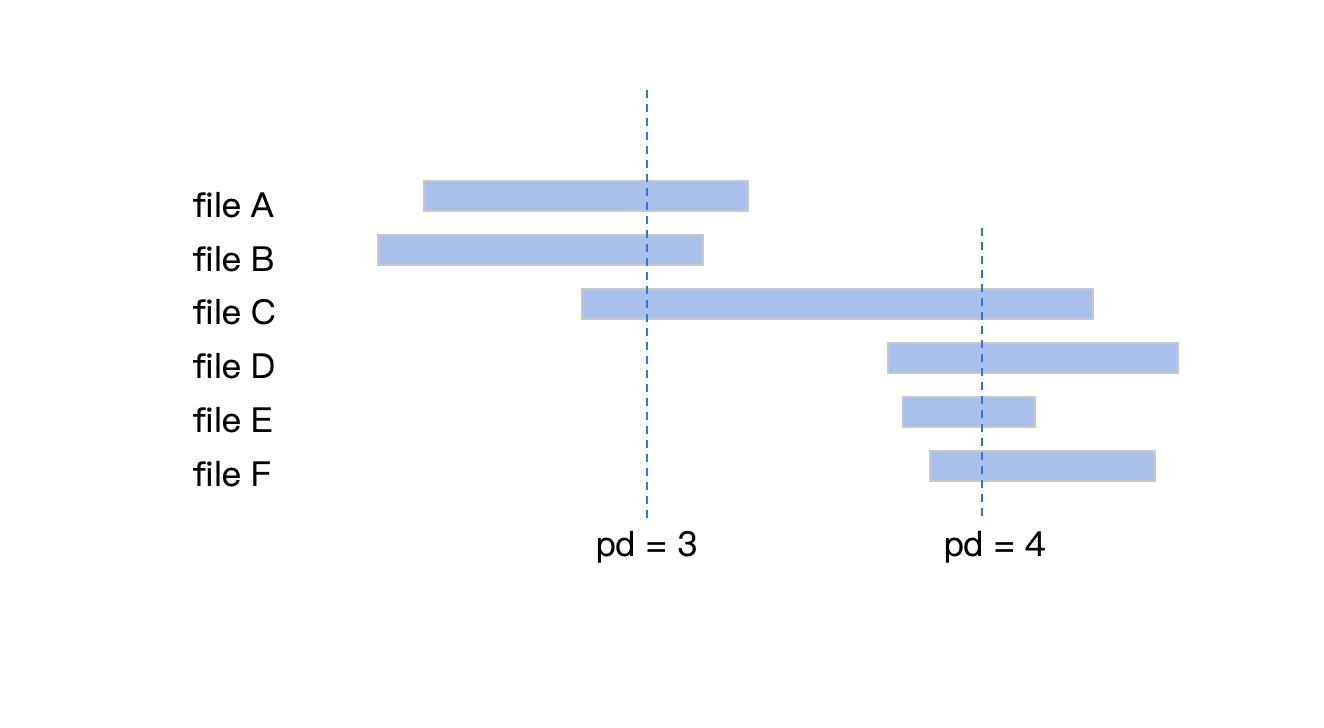

• 点深度(point depth，简称 pd )：对于含有多个文件的表，某个点值的深度，定义为该值贯穿文件的数量。对于单个文件，pd 定义为考虑它包含的全部值的深度，取最大值。与其它文件无重叠的单个文件，pd 为 1。
• 重叠度(overlap count，简称 oc)：和文件有重叠关系的文件数量。与其他文件无重叠的单个文件，oc 为 0。
• 常量文件：文件的最大值和最小值相同，这样的通常不再参与数据合并，这已经是最紧密的状态。

其次是在 Matrixone 的针对 HTAP 场景改进后新增的概念：

• 0 层：在 Matrixone 中，会把表数据尽可能组织成 128 MB 的文件，更小的文件会放在 0 层，0 层采用独立的 merge 策略。
• 聚簇(cluster)：在同一个层级中，一组文件和另一组文件完全没有重叠，它们各自是一个 cluster。
• 跨距(span)：$span = \frac{oc}{pd}$，并且根据 span 值将文件分为宽(10 < span)、中(2 < span < 10)、窄(span < 2)三个等级。
• 墓碑文件空洞率：墓碑文件(tombstone) 记录了数据文件中哪些行被删除。如果行对应的数据文件本身已经被删除，称为未命中。未命中行会形成墓碑文件的空洞。所以

$vacuumPercent = \frac{missedRowCount}{totalRowCount}$

• 数据文件空洞分数：数据文件的行被删除，也会形成空洞。在计算数据文件空洞率时，需要考虑到 merge 的可能性。如果这个文件很容易触发正常 merge，则没有必要专门处理它。所以考虑两个因素，大小和层级。大小越小，层级越低，都越容易 merge。所以将这两个因素权重设置为 50%，按如下公式计算数据文件分数，其中默认 MaxSize = 128 MB，MaxLevel = 8

$vacuumScore = \frac{DelRowCount}{RowCount}\left( 0.5\frac{Size}{MaxSize} + 0.5\frac{Level+1}{MaxLevel}\right)$

0 层：平衡写放大和小文件数量

因为 Matrixone 按照表级别组织数据，目前无法像 KV 存储一样固定内存中 memtable 的数量，受限于此，也就无法保证从内存中刷盘的文件大小。为了避免出现的小文件和大文件进行合并，增加写放大，于是设置 0 层专门处理小于 128 MB 的文件。另外，也需要保证及时合并，避免小文件过多，导致元数据处理时间增加以及 IO 碎片化，影响查询效率。

0 层合并的策略如下：
1. 该层的所有文件的内存大小超过 128 mb，立即执行 merge，确保及时性。
2. 0 层中允许的最大文件数量，随着距离上次 merge 的时间衰减，从而避免过于频繁的 merge，并且确保在有负载的情况下，尽可能累积更多小文件，减小写放大。衰减过程如下：
- 初始值 32，终点值 1，衰减全程为 1 小时

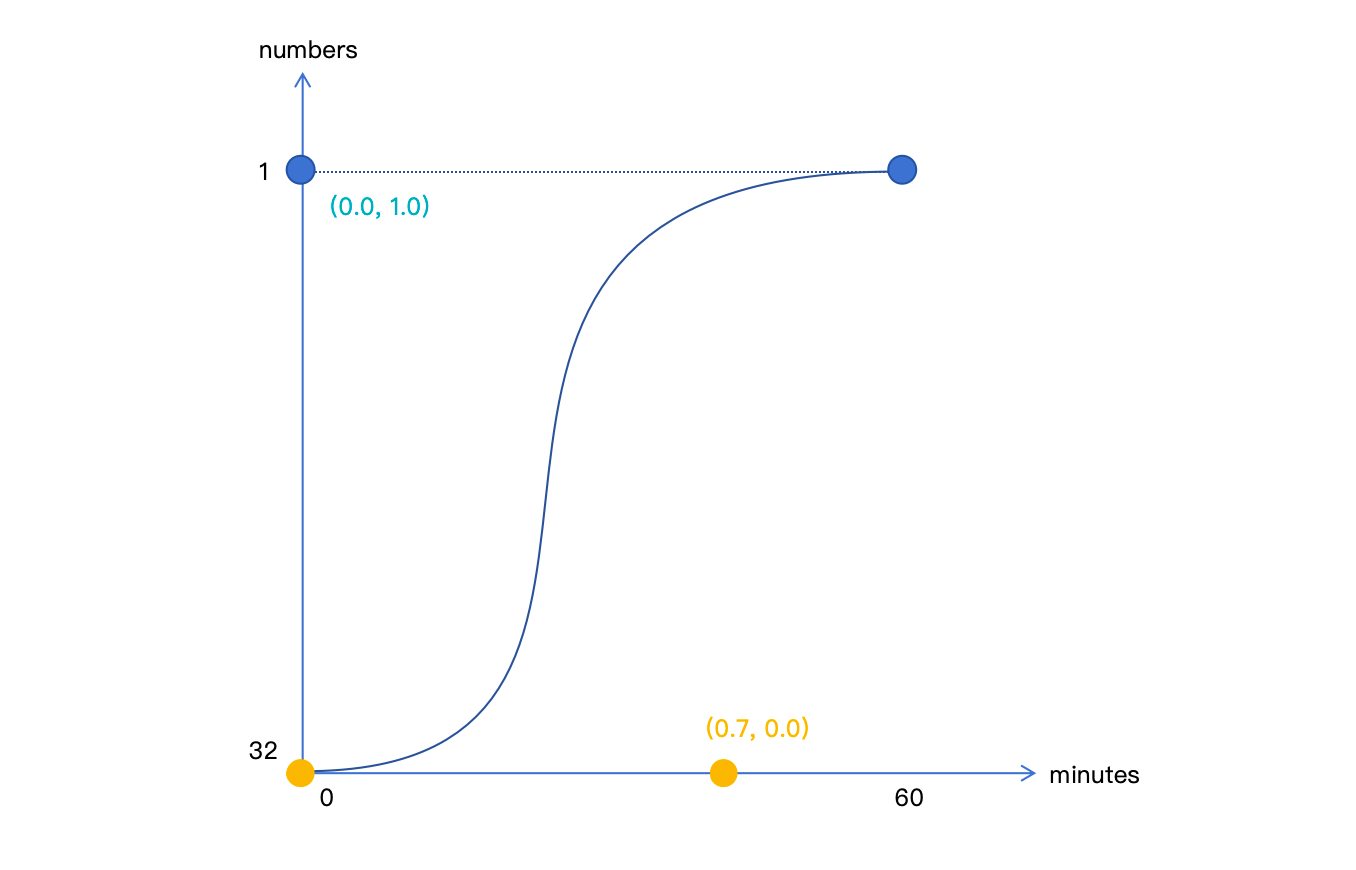

- 衰减过程由 (0,0),(0.70, 0.0), (0.0, 1.0), (1,1) 控制点表示的贝塞尔曲线控制

通过动态衰减机制平衡双重目标：前期允许累积小文件减少合并频率（降低写放大），后期强制收紧阈值避免元数据膨胀影响查询效率。

跨距决定组件传递：避免数据分布扰动

0 层以外，merge 的默认策略为：
1. 每层遍历数据文件，识别出全部最大 pd 大于等于 3 的 cluster。
2. 对于每一个 cluster，将其中数据文件分为宽距、中距、窄距三组，每组中的数据文件个数大于等于 3，则收集为一个任务。并且只有窄距组 merge 任务产生的数据文件放置到下一层级，宽距和中距的 merge 产物继续留在当前层
3. 一次 merge 分析产生的多个任务均可以支持并发执行。

由于 Matrixone 中大部分数据文件为 128 MB，span 值和文件数据紧密程度成反比。只有当窄距组 merge 产生的数据文件，符合密度更高的预期，可以放入下一层。反之，当密度更低的数据进入下一层，会引发下一层大量文件的 pd 大于阈值，触发任务，这样的触发会继续传导，直到在最后一层内反复执行，产生无意义的 merge 消耗，导致非常严重的写放大。通过分组，避免数据文件的密度下降规避连锁反应，大量减少写放大。

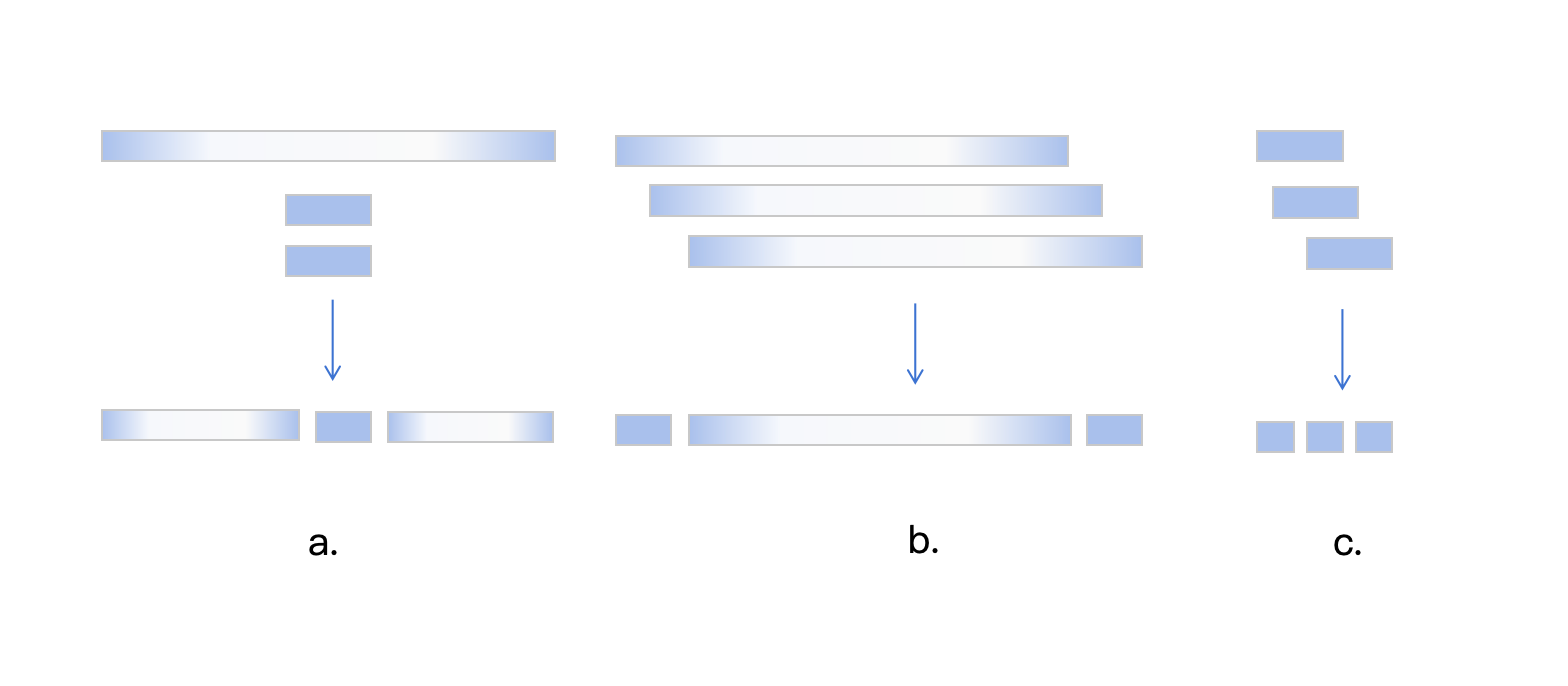

如下图中，a组表示宽距和窄距混合 merge，并没有产生密度更大的数据文件，反而将本来紧密的数据分散到新数据文件中，稀释了密度。b组中宽距和宽距 merge，高密度的数据文件从两端挤出，留在当前层等待下次 merge。c组中窄距与窄距 merge，形成了更高密度的文件，可以推往下一层级别

空洞分析：更主动的冗余清理

相比数据文件，tombstone 的 merge 策略相对简单：

1. 小于 8 MB 的文件每 4 个合并一次
2. 大于 8 MB 的文件每 2 个合并一次
3. 大于 128 MB 的文件等待空洞分析处理

空洞分析涉及 IO，需要读取完成的 tombstone 内容，因此需要避免频繁调用。目前的触发策略是：

1. 当一个表每累积 4 次超过 120 MB 的 merge 任务时，触发一次空洞分析。这里的考量是，空洞分析主要应对大 tombstone，只有数据文件被删除时，才有比较大的概率快速提升这些 tombstone 的空洞率。所以通常把注意力放在 0 层以外发生的 merge 上，不过存在一种特殊情况，如果写入的数据完全有序，比如排序键是自增列，这种情况下，0 层以外不会产生 merge，但依然要求对数据空洞做出分析，否则更新累积出的大 tombstone 得不到处理。
2. 全局每隔 1 小时对全部表做一次空洞分析，这作为一个兜底策略存在。

空洞分析计算该表的两项数据，墓碑文件空洞率以及全部数据文件的空洞分数。

1. 如果墓碑文件空洞率超过 50%，触发合并全部墓碑文件，清除空洞。
2. 选择数据文件空洞分数大于阈值的单个文件进行独立 merge，清除空洞，该操作称为 compact。阈值随着 tombstone 最长存活时间线性衰减，因为一个 tombstone 存在的时间越长，越有清除的动机，方式就是通过更多的 compact 提升 tombstone 的空洞率。线性衰减的初值 60，终值 10，时长 40 分钟。触发 compact 后，因为删除一部分数据文件，tombstone 的空洞上升，超过 50 % 后会触发条件 1，最终达成整体的空洞率变低。

Merge Scheduler

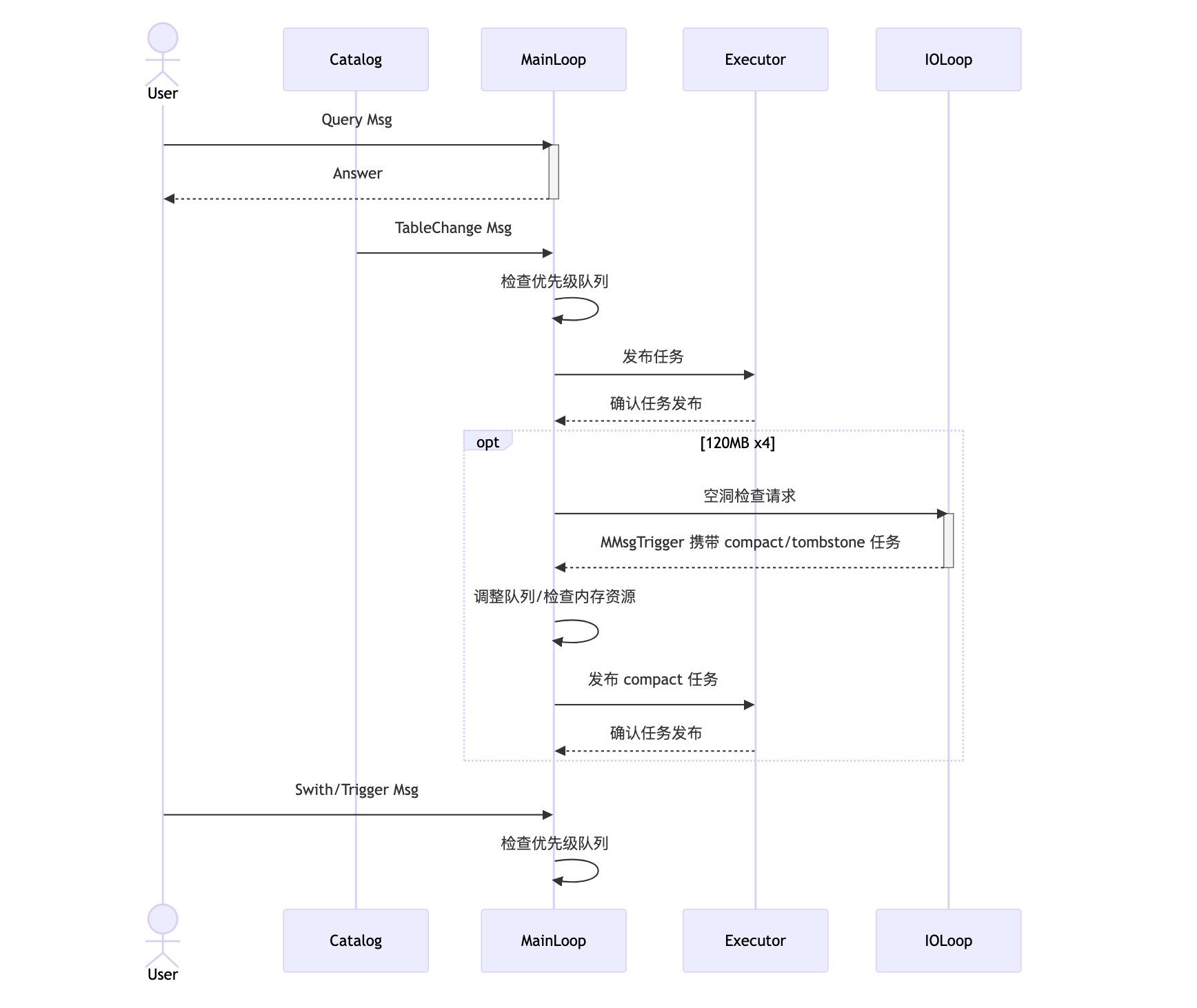

Merge Scheduler 由事件驱动，调度器主体是两个处理 goroutine，一个用于处理事件循环，一个用作 IO 处理。

其中 IO 循环，用于处理空洞检查，避免阻塞事件循环。

事件目前有三个消息来源：
1. 包含待执行表的优先队列，排序键为到期时间。当优先队列中的表到期，做 merge 分析，创建任务，如果一次分析后，没有任务产生，将该表的下一轮到期时间加倍，否则保持默认 5 s 后。
2. 消息管道收到的消息。这些消息将调整表在优先队列中的位置，或者执行一些辅助状态的读取和更新。
- 比如一个表新建了 5 个 object，应该将该表向队列头部移动，及时分析是否需要 merge。
- 手动触发任务，把表提到队列头部，并更新分析需要的辅助参数。常用于内部空洞率相关任务触发。
3. 固定心跳。10 s 一次，强制查看优先队列中是否有表可以处理，避免异常逻辑导致分析遗漏。同时也会刷新内存、cpu 等资源信息，作为任务生成的限制。例如，当任务预估内存使用超过限制，主动将参与文件减半，直到满足内存限制，或者文件清空，任务取消。

基于多项式拟合的可视化

现有数据库，如 Snowflake，在表征文件重叠情况时，多采用直方图的形式，记录 pd 在 (0, 1, 2,…, 15, 16, 32, 64, … 2^n) 区间内的文件个数。这样的表征方式输出参数多，至少 16 个参数，并且失去了重叠的形态信息。

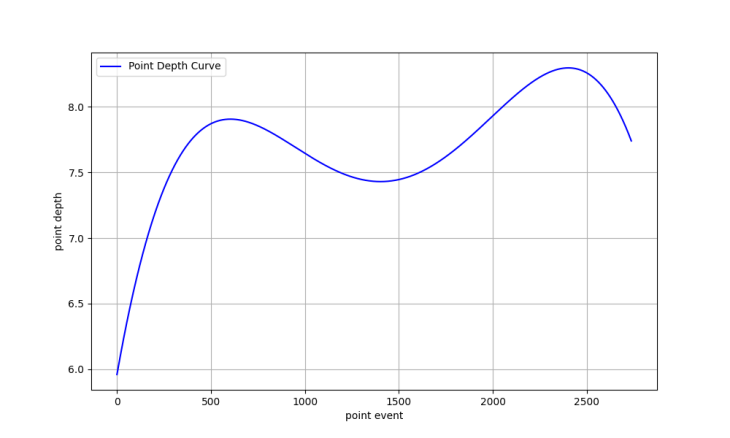

Matrixone 使用多项式拟合的形式展现重叠情况。默认配置下，通过 4 次多项式 $pd(x)=a_{0} +a_{1}x+a_{2}x^2 +a_{3}x^3+a_{4}x^4$ 函数拟合文件的 pd 序列 (按照文件排序键最大值排序)，输出的参数只有 5 个浮点数，显著少于直方图的 16 个，并且通过绘图代码，可以复原出拟合图形，更直观地看到数据分布状态。如下图，通过函数拟合替换传统直方图，将 2800 个文件的“位置-pd”序列转化为连续曲线，仅用 5 个参数，直观展示了数据重叠的分布形态，峰值位置，波动趋势等信息，例如曲线两端的峰值表示重叠集中在排序键取值区间的两侧，可以大约这部分是是数据密集写入的区域。

Merge Simulator

在 Matrixone 中，为持续迭代 Merge 策略，内置了一个模拟器，方便对策略在实际数据上的表现做初步的评估。

该项功能主要分为数据采集和模拟两个部分。

日志采集

在日常运行中，可以利用内置的运维命令，打开对特定表的 trace 功能。该功能通过日志记录两种事件，第一，生成新 0 层数据文件(TN 刷盘或者 CN 直接提交)。第二，生成新 tombstone 文件(TN 刷盘或者 CN 直接提交)。在记录 tombstone 时，还会分层统计以下信息：

1. 命中 object 的数据
2. 命中 object 数量占当前层的比例
3. 命中行数在 object 中的平均数
4. 命中行数在 object 中的方差

模拟

模拟的主要通过替换底层的时钟实现，加速 merge scheduler 能感知的时间流速。下面的例子中，利用单测对 TPCC 100 仓中的 stock 表进行了模拟，实际测试时间 30 分钟。代码中 player.ResetPace(10*time.Millisecond, 3*time.Second) 设置了现实时间和模拟器时间 1:300 的比例。ExtractFromLokiExport 将从日志采集的结果中分析出 object 和 tombstone 两类事件，作为模拟器的驱动源。

func TestSimulatorOnTPCC100Stock(t *testing.T) {
	player := NewSimPlayer()
	player.ResetPace(10*time.Millisecond, 3*time.Second)
	sdata, stombdesc, _ := ExtractFromLokiExport("tpcc100-stock.json", player.sclock.Now())
	player.SetEventSource(sdata, stombdesc)
	player.Start()
	defer player.Stop()
	player.WaitEventSourceExhaustedAndHoldFor(3 * time.Minute)
	t.Logf("report: %v", player.ReportString())
}

最终的模拟结果通过一下输出展示，主要分为两个部分，第一个部分是总体统计数据，比如可以重点关注到，data 生成事件总共 233 个，merge 次数 47，写放大为 1.3，tombstone 生成事件总计 189 个，merge 次数 76，写放大为 6.2。第二部分是每一层的重叠统计，以及空洞情况的展示。

report: {
      "next_sched_check": "1m20s",
      "last_merge": "2m48s",
      "last_vacuum_check": "6m21s",
      "vacuum_check_count": 9,
      "input_data_size": "9.226GiB",
      "input_tombstone_size": "456.6MiB",
      "data_merged_size": "12.03GiB",
      "tombstone_merged_size": "2.778GiB",
      "data_wa": 1.3035256492867446,
      "tombstone_wa": 6.230343106859288,
      "data_merge_count": 47,
      "tombstone_merge_count": 76,
      "data_source_progress": "233/233",
      "tombstone_source_progress": "189/189"
}
level 0 basic stats  : Count: 6, AvgSize: 20.84MiB, AvgRows: 36911, OSizeDist: [0 0 0 0 0 6 0 0], Tolerance: 32
level 1 overlap stats : AvgPointDepth: 2.29, AvgOverlapCnt: 2.24, Obj(s,c,u): 42-0-0, EventsCnt: 84, Clusters: [{2 3}]
level 2 overlap stats : AvgPointDepth: 2.00, AvgOverlapCnt: 1.20, Obj(s,c,u): 5-0-0, EventsCnt: 8, Clusters: []
level 3 overlap stats : AvgPointDepth: 1.00, AvgOverlapCnt: 0.00, Obj(s,c,u): 2-0-0, EventsCnt: 4, Clusters: []
level 4 overlap stats : AvgPointDepth: 1.69, AvgOverlapCnt: 0.92, Obj(s,c,u): 13-0-0, EventsCnt: 18, Clusters: []
level 5 overlap stats : AvgPointDepth: 1.00, AvgOverlapCnt: 0.00, Obj(s,c,u): 2-0-0, EventsCnt: 3, Clusters: []
level 6 no data
level 7 no data
vacuum stats : TotalSize: 341.8MiB, TotalRows: 5600250, HistoSize: [0 0 0 0 0 0 0 3], HistoCreateAt: [0 1 2 0]
     HistoVacuumScore: [25 42 0 0 0],
     DataVacuumPercent: 35.40%,
     DelVacuumPercent: 6.40%,
     DataVacuumScoreToCompact: 25
     TopHollow[0]: 201056fdc75d_0, 127.9MiB, lv1, 35
     TopHollow[1]: 552524a808ed_0, 127.9MiB, lv1, 35
     TopHollow[2]: 9ed39b7850c6_0, 129.5MiB, lv1, 35
     TopHollow[3]: 24f1015143e9_0, 129.5MiB, lv1, 35
     TopHollow[4]: 82b2c3de1e65_0, 127MiB, lv1, 35
     TopHollow[5]: 51a08df26c0c_0, 127MiB, lv1, 35
     TopHollow[6]: 92e6055e0cfc_0, 129.5MiB, lv1, 37
     TopHollow[7]: 15f2772060a0_0, 129.5MiB, lv1, 37
     TopHollow[8]: ee51be10380f_0, 127.1MiB, lv1, 37
     TopHollow[9]: 092d66e5b599_0, 129.5MiB, lv1, 38

通过模拟，一方面是对调度功能的测试，另一方面，也能初步看到策略在现实数据上的表现。但必须承认的是，目前的 merge simulator 还处于一个基础的阶段，对现实的反应并不准确。比如对 tombstone 而言，现在的采集和模拟没有准确刻画 tombstone 的数据分布。目前只是简单地用正态分布进行表征，删除命中的 object 也是随机选择；模拟数据合并时，也是将数据进行平均分布，并没能反应数据密集和稀疏的倾向。这些都是后续改进的方向。
