obdiag介绍

OceanBase 敏捷诊断工具(OceanBase Diagnostic Tool,简称obdiag)是一款源代码开源敏捷黑屏诊断工具，可以对OceanBase集群进行一键集群巡检、一键分析以及一键诊断信息收集。

obdiag 有五大核心功能，分别是:一键集群巡检、一键信息收集、一键分析、一键根因分析、一键集群洞察。

obdiag 具有以下特点：

• 部署简单：提供 RPM 包和 obd 上部署的模式，均可一键部署安装，可以选择部署到任意一台能连接到集群各个节点的机器上，并不局限于 OBServer 节点。
• 集中式收集：obdiag 程序单点部署，无需每台服务器部署，使用的时候只需要在部署机器上执行收集、巡检或分析命令即可。
• 简单易用：一条命令搞定安装，一键集群巡检、一键信息收集、一键诊断分析、一键根因分析等功能全部可以通过一条命令搞定，简单易用。
• 完全开源：obdiag 是 python 代码开发的，源代码100%开源，详细信息请参见 GitHub代码仓库
• 高度可扩展：obdiag 的一键巡检功能、一键场景化信息收集功能、一键根因分析功能、一键信息展示功能都是插件化的，用户可自行低成本的添加场景来定制化诊断的场景。

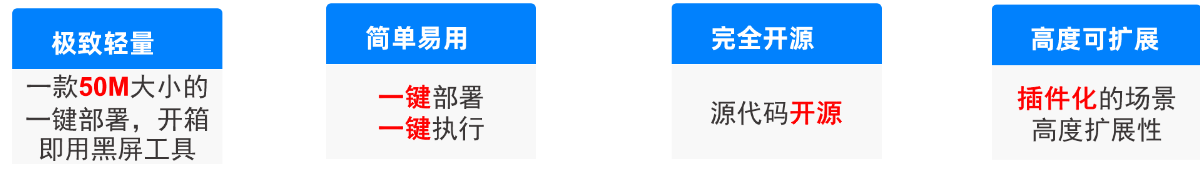

obdiag 价值

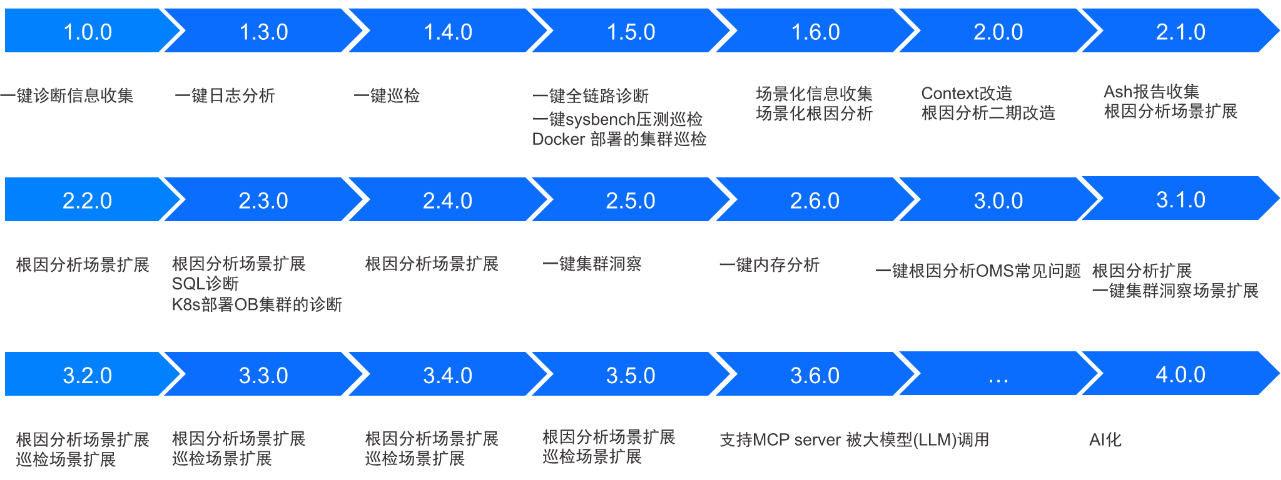

obdiag RoadMap

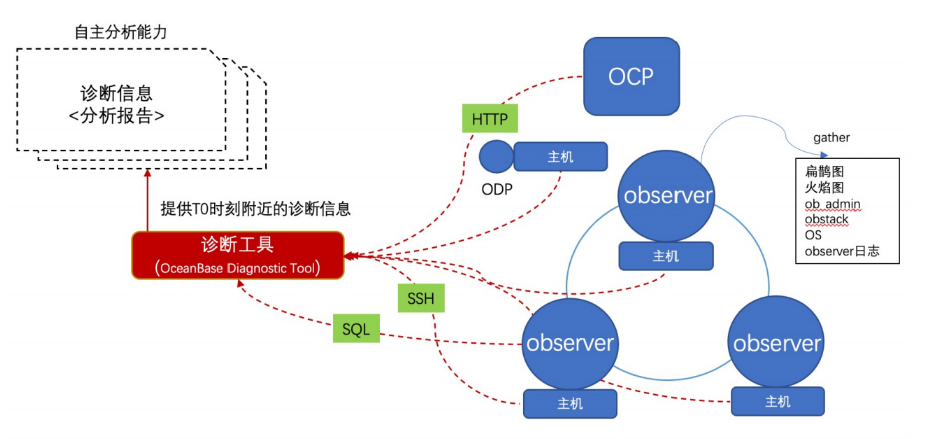

obdiag架构图

敏捷诊断工县obdiag 采用集中式采集将分散在各个节点的信息收集到obdiag所在节点进行统一分析处理。

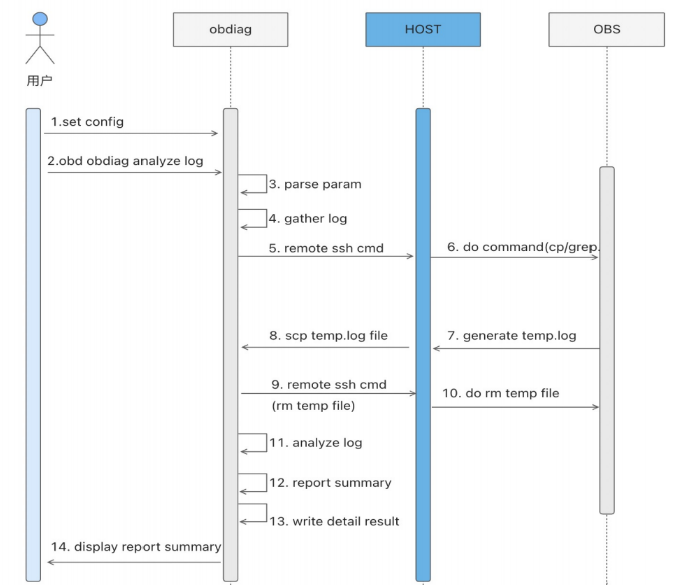

一键诊断时序图

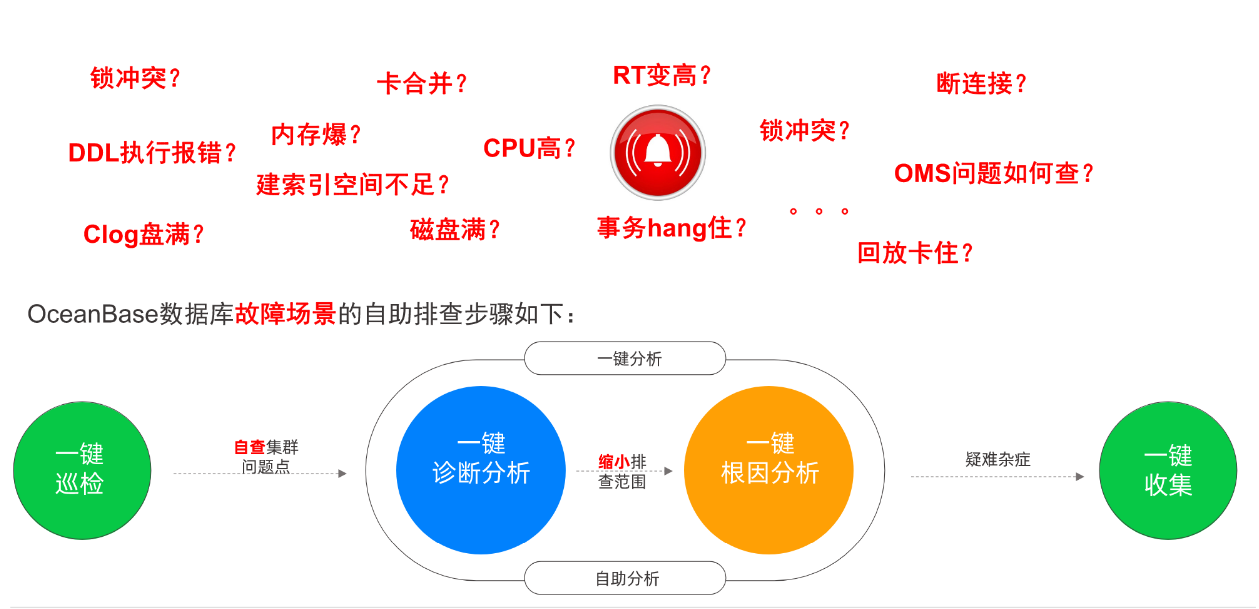

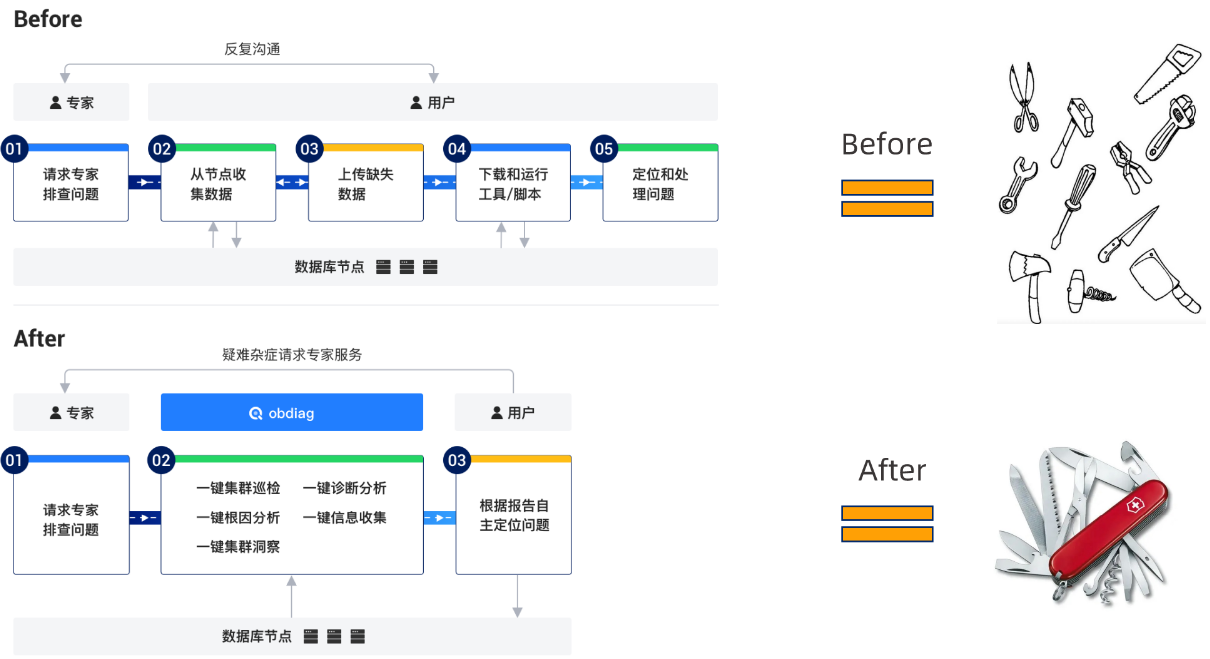

问题排查三板斧

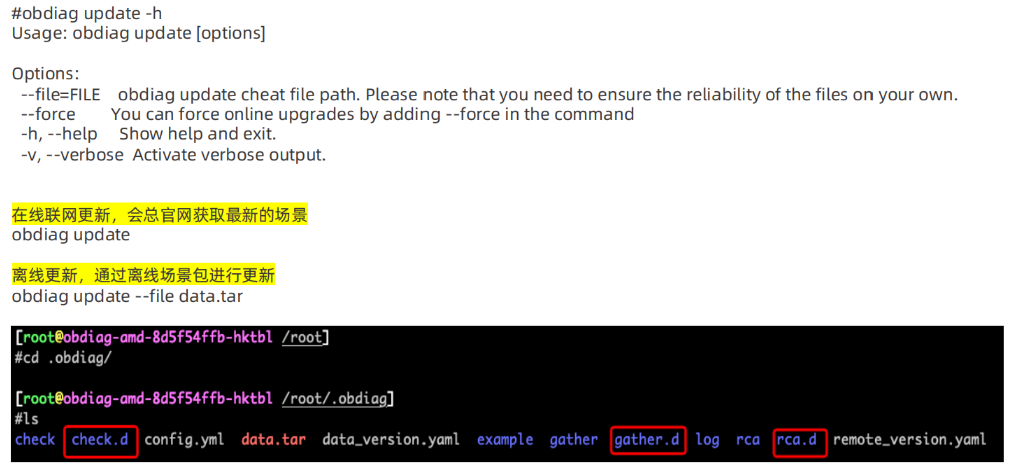

诊断场景更新

用 户诊断场景更新可能很快，obdiag直接热更新即刻更新场景。

设计&实现

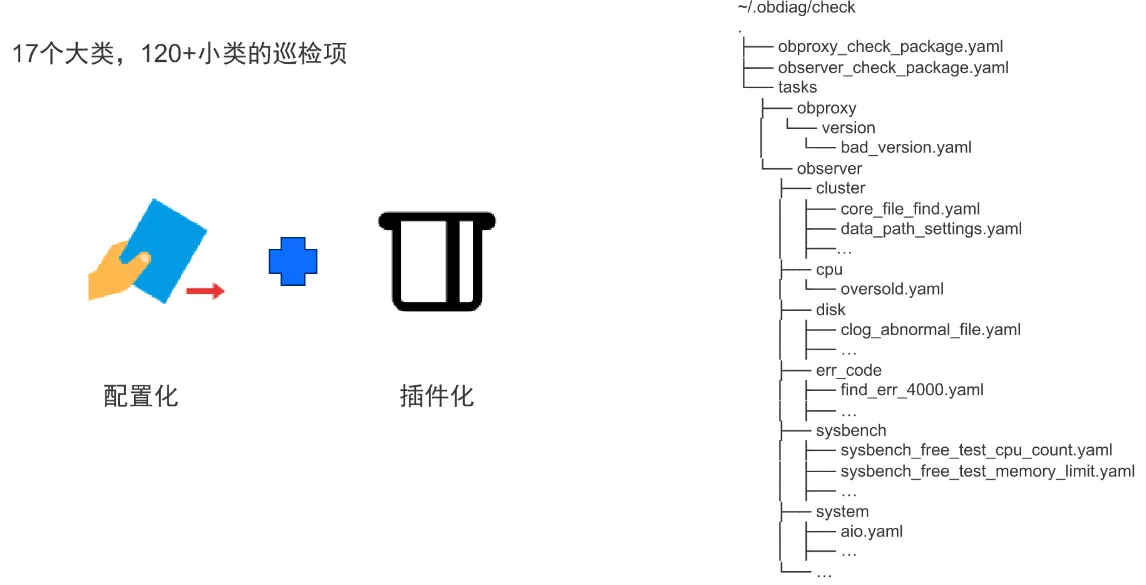

诊断场景自助添加

实验过程

安装配置 obdiag

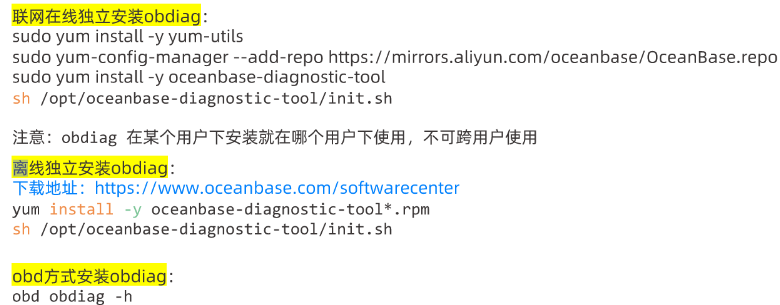

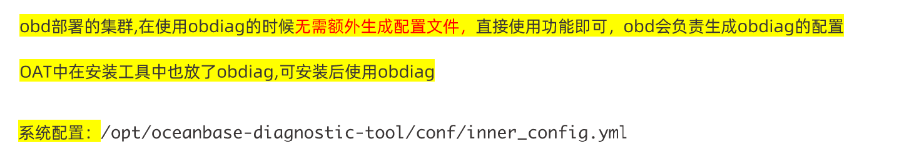

有3种安装方式：联网在线独立安装、离线独立安装、obd方式安装，如下：

安装 obdiag

cd /root
rpm -ivh oceanbase-diagnostic-tool-3.6.0-22025080417.el7.x86_64.rpm
source /opt/oceanbase-diagnostic-tool/init.sh

安装包需要到 下载中心https://www.oceanbase.com/softwarecenter进行下载

配置 obdiag 用户侧配置文件

配置 obdiag 用户侧配置文件可通过 obdiag config -h <db_host> -u <sys_user> [-p password] [-P port] 命令快速生成或者直接编辑配置文件，文件的默认路径是 ~/.obdiag/config.yml，其样板文件位于 ~/.obdiag/example。即一条命令生成配置文件

obdiag config -h127.0.0.1 -uroot@sys -P2881

交互配置的时候填入信息如下：username为root，home_path为/home/admin/oceanbase/observer/，obproxy：输入N。其余回车键保持默认即可，输出如下：

[root@iZbp13y46iroifwaco984rZ ~]# obdiag config -h127.0.0.1 -uroot@sys -P2881
obdiag version: 3.6.0
Please enter the following configuration !!!
Enter your oceanbase host ssh username (default:''): root
Enter your use password or key file (0:use password; 1:use key file) default: 0:
Enter your oceanbase host ssh password (default:''):
Enter your oceanbase host ssh_port (default:'22'):
Enter your oceanbase install home_path (default:'/root/observer'): /home/admin/oceanbase/observer/
Enter your need config obproxy [y/N] (default:'N'): N
Node information has been rewritten to the configuration file /root/.obdiag/config.yml, and you can enjoy the journey !
Trace ID: 08065136-767f-11f0-bbc2-00163e30512b
If you want to view detailed obdiag logs, please run: obdiag display-trace 08065136-767f-11f0-bbc2-00163e30512b

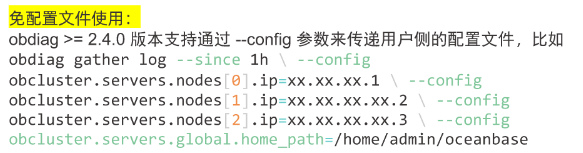

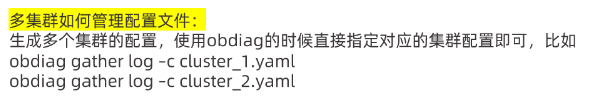

如果是生成多个集群配置文件，按以下步骤：

一键集群洞察

使用 obdiag display 命令可帮助洞察 OceanBase 数据库相关的信息。

查看当前支持的场景

obdiag display scene list

场景1：集群信息洞察

obdiag display scene run --scene=observer.cluster_info

场景2：集群的节点信息洞察

obdiag display scene run --scene=observer.server_info

场景3：集群内存信息洞察

obdiag display scene run --scene=observer.memory

场景4：集群cpu信息洞察

obdiag display scene run --scene=observer.cpu

场景5：集群topsql信息洞察

obdiag display scene run --scene=observer.topsql --env tenant_name=test --env mtime=10

一键集群巡检

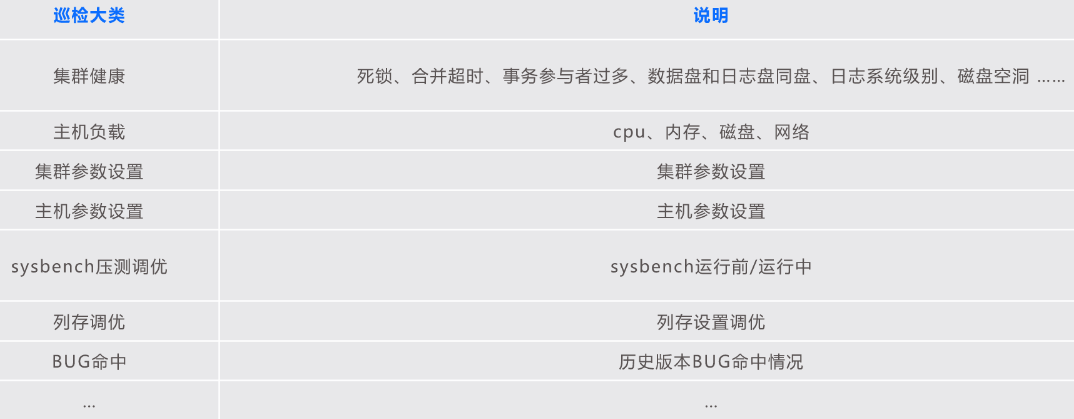

17个大类，120+小类的巡检项

列出所有巡检套餐

--查看所有的巡检套餐
obdiag check list

全量巡检 (最常用)

obdiag check run

执行全量巡检之后，会生成一份巡检结果，名为：./check_report/obdiag_check_report_observer_YYYY-MM-HH-MM-xx-xx.table

cat ./check_report/obdiag_check_report_observer*

压测前巡检

obdiag check run cases=sysbench_free

或

obdiag check run cases=sysbench_run

压测进行时巡检

obdiag check run case=sys_run

列出POC巡检

obdiag check run cases=column_storage_poc

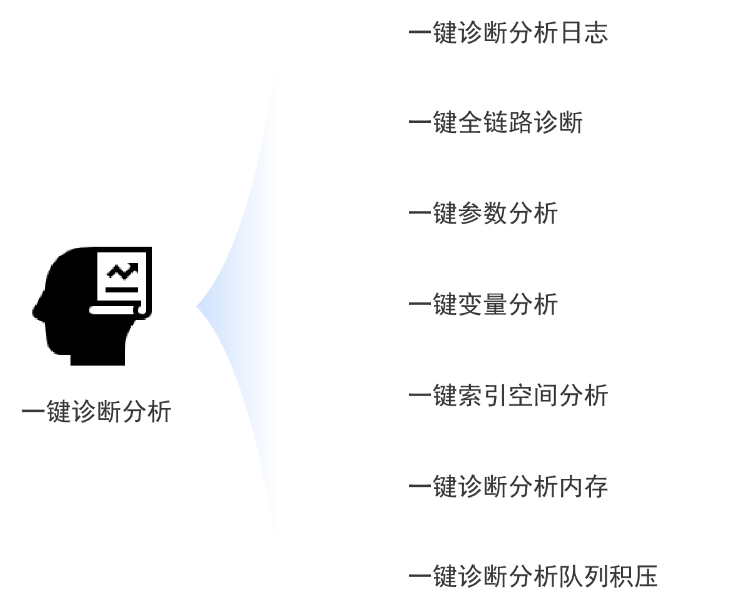

一键诊断分析

OceanBase 日志分析

--一键日志分析   默认是30分钟
obdiag analyze log

--在线分析最近10分钟的日志，该指令执行的时候会从远程主机上拉取最近10分钟的日志进行分析，诊断出现过的错误
obdiag analyze log  --since 10m

--一键日志分析指定时间区间的日志
obdiag analyze log  --from "2025-8-11 16:05:00" --to "2025-8-11 16:10:00"

--一键离线分析本地文件夹中所有observer的日志
obdiag analyze log  --files /root/obdiag_analyze_pack_20250811162557/

--一键离线分析本地中指定一个文件的日志
obdiag analyze log  --files /root/obdiag_analyze_pack_20250811162557/result_details.txt

OceanBase 内存分析

obdiag analyze memory

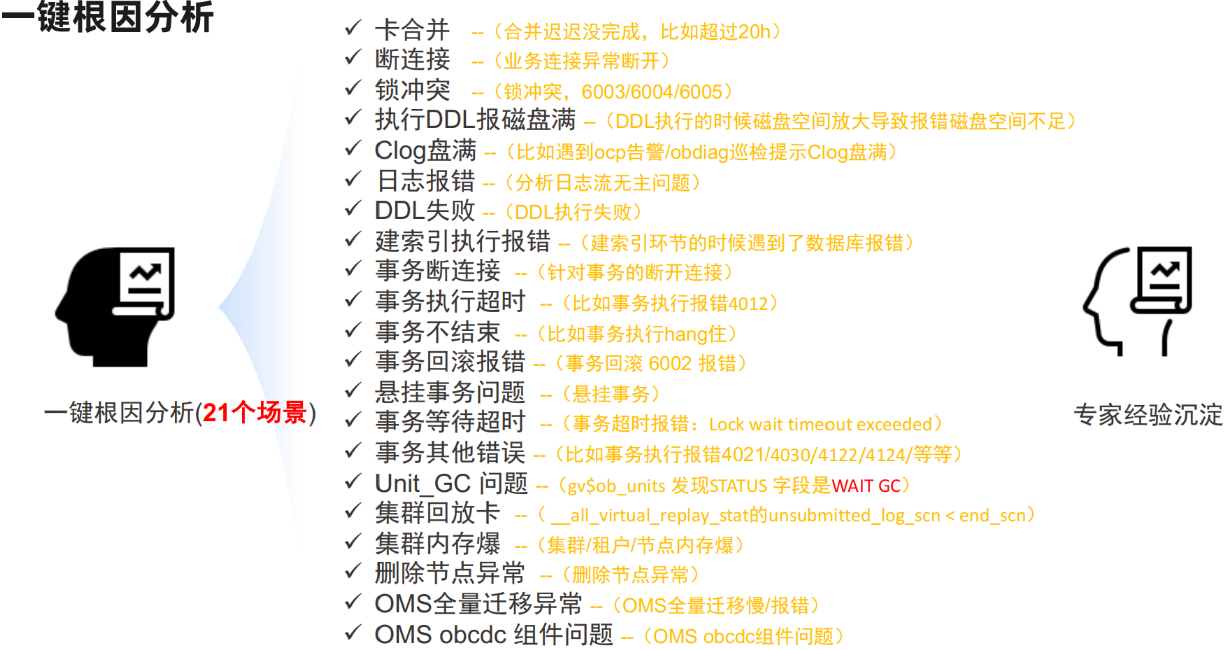

一键根因分析

查看已经支持的所有根因分析场景

obdiag rca list

按场景执行根因分分析

obdiag rca run --scene=<scene_name>

scene_name 包含如下：

• disconnection：一键断连诊断，基于 OBProxy 的诊断日志。
• major_hold：一键卡合并诊断。
• lock_conflict：一键锁冲突诊断。
• ddl_disk_full：DDL 过程中报磁盘空间不足的问题诊断。
• ddl_failure：诊断 DDL 失败。
• clog_disk_full: clog 盘满场景根因分析
• log_error: 日志流无主的场景根因分析
• index_ddl_error：建索引报错根因分析
• transaction_disconnection：针对事务断连场景的根因分析。
• log_error：日志相关问题排查。目前支持：无主场景。
• transaction_not_ending：事务不结束场景，目前使用较为复杂。
• transaction_rollback：事务回滚报错。
• transaction_execute_timeout：事务执行超时报错。
• clog_disk_full：clog 日志磁盘空间满的问题。
• transaction_wait_timeout：事务等待超时报错。
• transaction_other_error：事务其他错误，除了目前已经列出的错误，比如错误码为：-4030，-4121，-4122，-4124，-4019。
• suspend_transaction 悬挂事务根因分析。
• index_ddl_error：建索引执行报错问题排查。
• unit_gc：unit GC 问题排查。
• oms_full_trans：OMS 全量迁移异常场景根因分析。
• oms_obcdc: OMS obcdc 组件分析场景根因分析。

场景1：卡合并根因分析

obdiag rca run --scene=major_hold

参数说明：
major_hold：一键卡合并诊断。

场景2：所冲突根因分析

obdiag rca run --scene=lock_conflict --env tenant_name=sys

查看根因分析结果

cat ./obdiag_rca/obdiag_major_hold_*/record.table

场景3：断连接分析

obdiag rca run --scene=disconnection

场景4：DDL磁盘满分析

obdiag rca run --scene=ddl_disk_full --env tenant_name=test1 --env table_name=t555 --env action_type=add_index --env index_name=k1 --env database_name=xxx

如果使用OMS相关诊断时(--scene 名字以oms开头)需要配置OMS集群信息，配置文件默认位置：~/.obdiag/config.yml，也可以通过--config 选项传递配置。

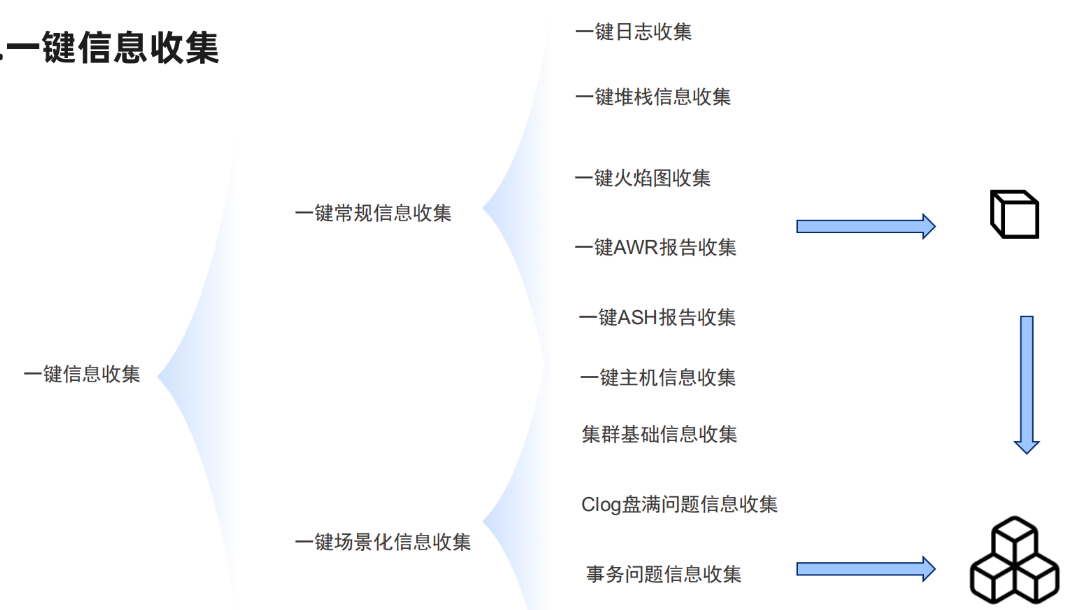

一键诊断信息收集

一键诊断信息采集

obdiag gather plan_monitor

常规诊断信息收集

通过 obdiag gather -h 可查看所有的收集功能。

场景1：收集最近一小时的日志

obdiag gather log --since 1h

场景2：主机信息收集

obdiag gather sysstat

基于场景的信息采集

基于场景的诊断信息收集是上面的常规诊断信息收集的排列组合，用于快速收集具体场景的诊断问题排查所需要的全部信息。

查看当前支持的场景

--查看当前支持的场景
obdiag gather scene list

场景1：集群基本信息收集

obdiag gather scene run --scene=observer.base

场景2：io问题信息收集

io问题信息收集，默认不需要添加任何参数的话收集最近30分钟的信息

obdiag gather scene run --scene=observer.io

场景3：内存问题信息收集

内存问题信息收集，默认不需要添加任何参数的话收集最近30分钟的信息

obdiag gather scene run --scene=observer.memory

场景4：火焰图信息采集

obdiag gather perf
