基于 VMware + CentOS7 搭建达梦 DMDSC 双机共享存储集群

本文记录了基于VMware+CentOS7在windows笔记本上搭建达梦DMDSC共享存储集群的全流程，并附上注释，便于读者理解与复现。本文中IP、密码等敏感信息已用[内容]代替，请仔细阅读。

一、环境准备

1.1 系统与软件版本

• 虚拟机操作系统：CentOS-7-x86_64-Minimal-2207-02
• 数据库版本：dm8_20250506_x86_rh7_64
• 虚拟化平台：VMware Workstation 17 pro (17.6.4 build-24832109)

1.2 创建虚拟机

• 创建两台虚拟机：

  dsc1：[DSC1_IP]

  dsc2：[DSC2_IP]

• 可以配置完dsc1后克隆dsc2

• 过程可以参考：VMware 内 CentOS-7-Minimal 安装与配置

• 在配置过程中完成关键节点记得拍快照

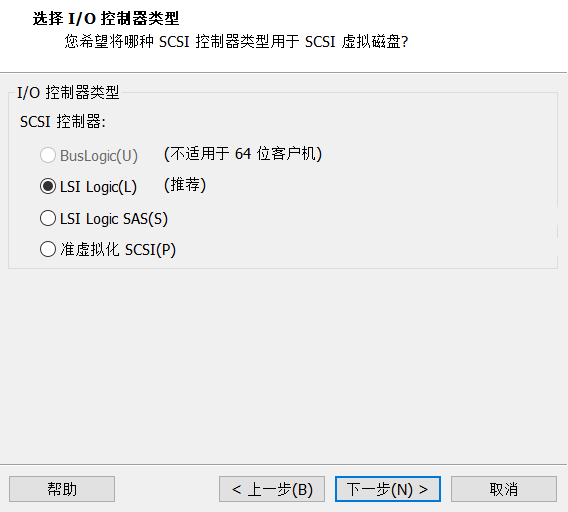

💡提示：推荐创建SCSI类型磁盘，如下图。

二、磁盘规划

三、共享磁盘配置

3.1 创建共享磁盘存放目录（物理机操作）

在物理机存放vm虚拟机的路径下找到dsc1存放路径，并在下面新建目录sharedisk

#根据自身实际修改路径
mkdir -p D:\VMwareVM\dsc1\sharedisk
复制

💡提示：直接在资源管理器新建文件夹也可以，目录名也可自拟

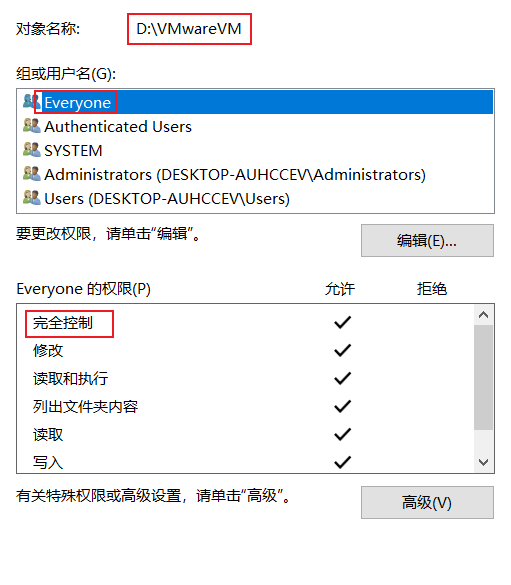

⚠注意：需右键VMware目录→属性→安全→编辑，添加"Everyone"并赋予完全控制权限，否则会出现"文件未找到"错误

3.2 创建共享磁盘文件（物理机操作）

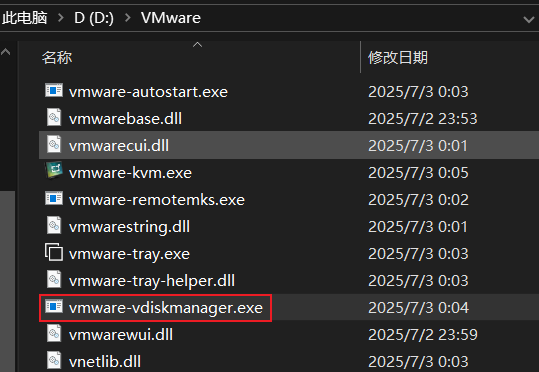

在VMware安装路径下打开cmd

使用VMware自带工具vmware-vdiskmanager创建共享磁盘（预分配厚置备类型，厚置备和薄置备：有何区别？ – techsyncer）：

# 数据磁盘（10G）
.\vmware-vdiskmanager.exe -c -s 10g -a lsilogic -t 2 "D:\VMwareVM\dsc1\sharedisk\share-data0.vmdk"

# DCR磁盘（5G）
.\vmware-vdiskmanager.exe -c -s 5g -a lsilogic -t 2 "D:\VMwareVM\dsc1\sharedisk\share-dcr.vmdk"

# vote磁盘（5G）
.\vmware-vdiskmanager.exe -c -s 5g -a lsilogic -t 2 "D:\VMwareVM\dsc1\sharedisk\share-vote.vmdk"

# redo日志磁盘（10G）
.\vmware-vdiskmanager.exe -c -s 10g -a lsilogic -t 2 "D:\VMwareVM\dsc1\sharedisk\share-log0.vmdk"

# 归档日志磁盘（10G）
.\vmware-vdiskmanager.exe -c -s 10g -a lsilogic -t 2 "D:\VMwareVM\dsc1\sharedisk\share-arch0.vmdk"
复制

• .\vmware-vdiskmanager.exe：执行程序（VMware 虚拟磁盘管理工具）。

• -c：创建新虚拟磁盘（create）。

• -s 10g：指定磁盘大小为 10 GB（可用 k/m/g 单位）。

• -a lsilogic：指定虚拟磁盘连接的控制器类型（此处为 LSI Logic SCSI）。

• -t 2：指定磁盘格式/分配方式为 2（预分配/单文件 thick，立即占用全部空间）。

• "D:\...\share-data0.vmdk"：输出的 vmdk 描述文件路径（有空格时需引号）；实际数据通常在同目录生成 *-flat.vmdk。

3.3 配置虚拟机vmx文件

关闭dsc1和dsc2两台虚拟机。确认为关闭状态，否则修改可能不生效。

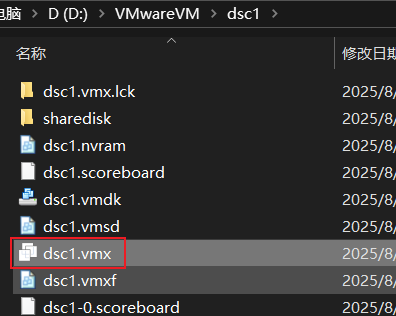

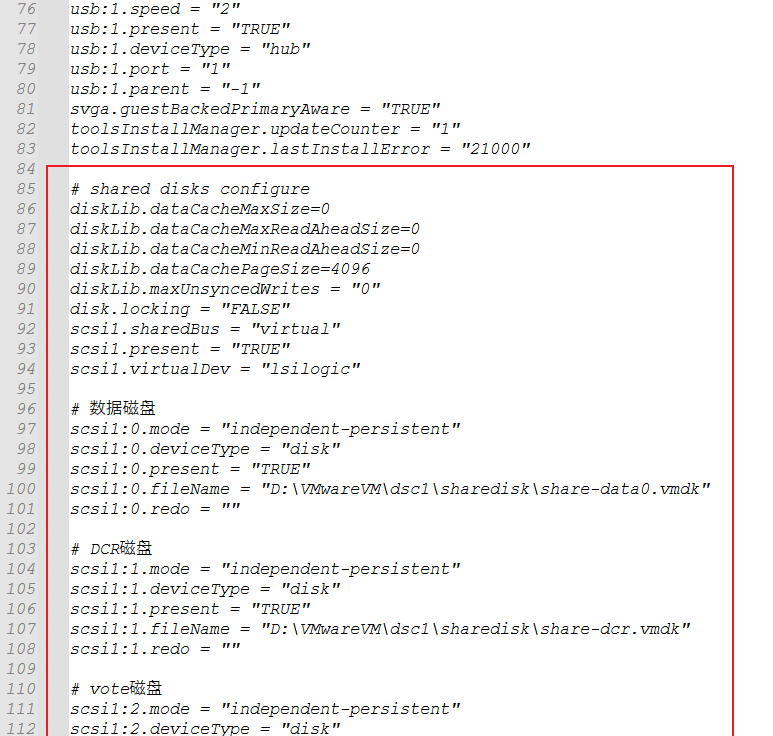

编辑两台虚拟机的配置文件（dsc1.vmx和dsc2.vmx），在末尾添加共享磁盘配置：

# shared disks configure
# 共享磁盘配置区块开始 — 用于在多台 VM 之间共享同一组 VMDK

diskLib.dataCacheMaxSize=0
# 禁用磁盘数据缓存；0 表示不使用宿主缓存，确保 I/O 直接写入宿主存储以降低数据不一致风险

diskLib.dataCacheMaxReadAheadSize=0
# 关闭预读（read-ahead）最大值，避免自动预读导致额外 I/O

diskLib.dataCacheMinReadAheadSize=0
# 关闭预读最小阈值，配合上面完全关闭预读行为

diskLib.dataCachePageSize=4096
# 缓存页大小（字节），当启用缓存时按此粒度工作（这里为 4KB）

diskLib.maxUnsyncedWrites = "0"
# 不允许未同步写（unsynced writes），强制写入同步刷盘，优先数据一致性

disk.locking = "FALSE"
# 禁用 VMware 文件锁定机制，允许多个 VM 打开同一 VMDK（用于测试/共享场景）。风险：可能导致并发写冲突或数据损坏

scsi1.sharedBus = "virtual"
# 将 SCSI 控制器设置为虚拟共享总线，使多台 VM 能通过同一控制器共享磁盘
scsi1.present = "TRUE"
# 表示该 SCSI 控制器已启用并附加到虚拟机
scsi1.virtualDev = "lsilogic"
# SCSI 控制器的虚拟设备类型为 LSI Logic（Guest 端应使用对应驱动）

# 数据磁盘
# 用于存放业务/数据文件的共享磁盘
scsi1:0.mode = "independent-persistent"
# 磁盘为 independent-persistent，不随 VM 快照回滚或被快照影响，写入持久化
scsi1:0.deviceType = "disk"
# 设备类型为磁盘（vmdk）
scsi1:0.present = "TRUE"
# 该磁盘条目启用并附加到 VM
scsi1:0.fileName = "D:\\VMwareVM\\dsc1\\sharedisk\\share-data0.vmdk"
# 指向 VMDK 描述文件路径。多台 VM 指向同一路径即可实现共享（宿主必须能访问该路径）
scsi1:0.redo = ""
# redo 为空表示不使用 redo/覆盖快照文件（无单独的 redo 文件）

# DCR磁盘
# DCR（Distributed Consensus/Coordination）或仲裁相关磁盘
scsi1:1.mode = "independent-persistent"
scsi1:1.deviceType = "disk"
scsi1:1.present = "TRUE"
scsi1:1.fileName = "D:\\VMwareVM\\dsc1\\sharedisk\\share-dcr.vmdk"
scsi1:1.redo = ""
# 同上，指向仲裁/协调用途的共享 VMDK

# vote磁盘
# 用于集群投票/仲裁的小磁盘（通常很小）
scsi1:2.mode = "independent-persistent"
scsi1:2.deviceType = "disk"
scsi1:2.present = "TRUE"
scsi1:2.fileName = "D:\\VMwareVM\\dsc1\\sharedisk\\share-vote.vmdk"
scsi1:2.redo = ""

# redo日志磁盘
# 用于写 redo/回滚日志的共享磁盘（数据库/集群日志）
scsi1:3.mode = "independent-persistent"
scsi1:3.deviceType = "disk"
scsi1:3.present = "TRUE"
scsi1:3.fileName = "D:\\VMwareVM\\dsc1\\sharedisk\\share-log0.vmdk"
scsi1:3.redo = ""

# 归档日志磁盘
# 用于归档日志（archive log）存放的共享磁盘
scsi1:4.mode = "independent-persistent"
scsi1:4.deviceType = "disk"
scsi1:4.present = "TRUE"
scsi1:4.fileName = "D:\\VMwareVM\\dsc1\\sharedisk\\share-arch0.vmdk"
scsi1:4.redo = ""
复制

3.4 验证配置

3.4.1 虚拟机层面验证

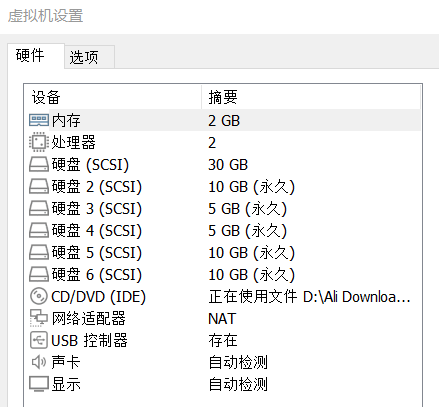

启动虚拟机后，通过"编辑虚拟机设置"确认新增5块共享磁盘

3.4.2 Linux系统层面验证

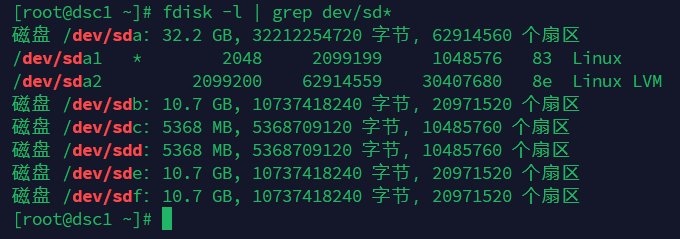

双节点执行以下命令，确认磁盘识别为/dev/sdb至/dev/sdf

四、安装dm8

在dsc1、dsc2两台机器上分别安装dm8。

4.1 调整最大打开文件数

ulimit -n 65536
复制

4.2 创建数据库用户

useradd dmdba
passwd dmdba
复制

4.3 挂载安装镜像并安装

mount -o loop /home/dm8_20250506_x86_rh7_64.iso /mnt
su - dmdba
cd /mnt
./DMInstall.bin -i
复制

4.4 安装后执行 root 安装脚本拉起服务

/home/dmdba/dmdbms/script/root/root_installer.sh
复制

默认安装路径 /home/dmdba/dmdbms

参考安装流程：安装前准备 | 达梦技术文档

五、磁盘绑定（udev规则配置）

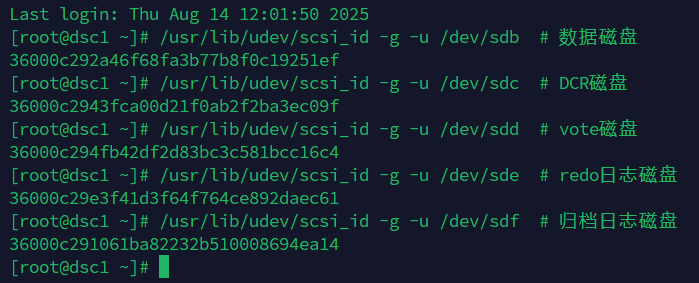

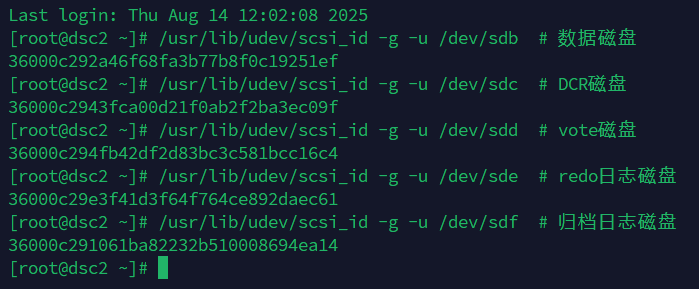

5.1 获取磁盘scsi_id（双节点执行）

查询并记录下每块磁盘的唯一 ID。

/usr/lib/udev/scsi_id -g -u /dev/sdb  # 数据磁盘
/usr/lib/udev/scsi_id -g -u /dev/sdc  # DCR磁盘
/usr/lib/udev/scsi_id -g -u /dev/sdd  # vote磁盘
/usr/lib/udev/scsi_id -g -u /dev/sde  # redo日志磁盘
/usr/lib/udev/scsi_id -g -u /dev/sdf  # 归档日志磁盘
复制

# 数据磁盘
36000c292a46f68fa3b77b8f0c19251ef
# DCR磁盘
36000c2943fca00d21f0ab2f2ba3ec09f
# vote磁盘
36000c294fb42df2d83bc3c581bcc16c4
# redo日志磁盘
36000c29e3f41d3f64f764ce892daec61
# 归档日志磁盘
36000c291061ba82232b510008694ea14
复制

5.2 创建udev规则文件

vi /etc/udev/rules.d/99-dm-asmdevices.rules
复制

为每块磁盘添加匹配规则，绑定别名并赋予 dmdba 权限。

# DCR磁盘
KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c2943fca00d21f0ab2f2ba3ec09f",SYMLINK+="DCR", OWNER="dmdba", GROUP="dmdba", MODE="0660", RUN+="/bin/sh -c 'chown dmdba:dmdba /dev/$name;mkdir -p /dev_DSC; ln -s /dev/DCR /dev_DSC/DCR'"

# VOTE磁盘
KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c294fb42df2d83bc3c581bcc16c4",SYMLINK+="VOTE", OWNER="dmdba", GROUP="dmdba", MODE="0660", RUN+="/bin/sh -c 'chown dmdba:dmdba /dev/$name; ln -s /dev/VOTE /dev_DSC/VOTE'"

# 数据磁盘
KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c292a46f68fa3b77b8f0c19251ef",SYMLINK+="DMDATA", OWNER="dmdba", GROUP="dmdba", MODE="0660", RUN+="/bin/sh -c 'chown dmdba:dmdba /dev/$name; ln -s /dev/DMDATA /dev_DSC/DMDATA'"

# redo日志磁盘
KERNEL=="sd*",SUBSYSTEM=="block",PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name",RESULT=="36000c29e3f41d3f64f764ce892daec61",SYMLINK+="DMLOG", OWNER="dmdba", GROUP="dmdba", MODE="0660", RUN+="/bin/sh -c 'chown dmdba:dmdba /dev/$name; ln -s /dev/DMLOG /dev_DSC/DMLOG ; chown -R dmdba:dmdba /dev_DSC '"
复制

⚠警告：需要将RESULT替换为自己的实际ID。

规则解释

• PROGRAM=="/usr/lib/udev/scsi_id --whitelisted --replace-whitespace --device=/dev/$name"
  在匹配前运行外部程序并取得其输出作为后续匹配依据。常用来获取设备的 WWID/唯一 ID。$name 会被替换为设备名（如 sdb）。

• RESULT=="36000c29..."
  与 PROGRAM 的输出比较；当程序输出等于此值时条件成立。通常是设备的 WWID/唯一标识，用于精确识别具体物理/虚拟磁盘。

• SYMLINK+="DCR"
  在 /dev 下创建一个符号链接 /dev/DCR 指向匹配的设备节点（不会删除已有节点）。+= 表示追加。

• OWNER="dmdba" / GROUP="dmdba"
  设置该设备节点的属主与属组（chown）。等效于 chown dmdba:dmdba /dev/XXX。

• MODE="0660"
  设备节点的权限，八进制表示（这里是 rw-rw----），对安全和访问控制很重要。

• RUN+="/bin/sh -c '...'"
  触发时执行一段命令（外壳命令）。注意：

  • RUN 中的命令会由 udev 执行，不能是长期阻塞任务（会阻塞 udev 处理）；复杂任务建议由 systemd 服务或后台脚本处理。

  • 常用于做额外的 chown、创建目录、建立额外软链等操作。

  • RUN+="..." 会追加命令；命令写法需注意转义与引号。

补充说明 / 注意事项：

• PROGRAM 返回值通常会包含换行，RESULT 必须精确匹配 PROGRAM 的输出（或其一部分，视写法而定），否则规则不触发。

• RESULT 常用的是 SCSI WWID（例如 3600...），比设备名稳定（设备名会随插拔变化）。

• 修改规则后需运行 udevadm control --reload-rules 并触发设备（udevadm trigger 或重插设备）使其生效。

• 避免在 RUN 中执行耗时/交互性命令；若需要复杂后处理，建议使用 TAG + systemd .service 配合 SYSTEMD_WANTS/ENV{EMD_WANTS}。

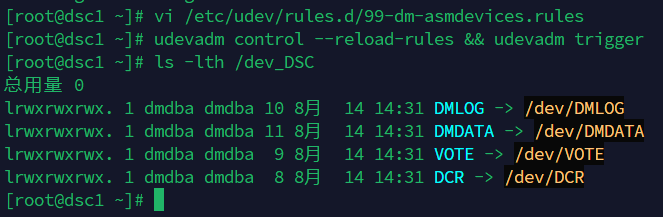

5.3 生效规则并验证

#生效udev规则
udevadm control --reload-rules && udevadm trigger

# 验证磁盘链接
ls -lth /dev_DSC
复制

成功状态会显示DCR、VOTE、DMDATA、DMLOG的符号链接

六、 DCR配置与初始化

6.1 创建DCR配置文件

创建DCR配置文件dmdcr_cfg.ini定义 CSS、ASM、DB 三个组的节点信息、端口号及磁盘路径。

su - dmdba #使用dmdba用户，确保权限
mkdir -p /home/dmdba/config #新建config路径，后续配置文件基本都放这里
vi /home/dmdba/config/dmdcr_cfg.ini
复制

DCR_N_GRP             = 3
DCR_VTD_PATH          = /dev_DSC/VOTE
DCR_OGUID             = 63635

[GRP]
DCR_GRP_TYPE         = CSS
DCR_GRP_NAME         = GRP_CSS
DCR_GRP_N_EP         = 2
DCR_GRP_DSKCHK_CNT   = 60

[GRP_CSS]
DCR_EP_NAME          = CSS0
DCR_EP_HOST          = [DSC1_IP]
DCR_EP_PORT          = 9836

[GRP_CSS]
DCR_EP_NAME          = CSS1
DCR_EP_HOST          = [DSC2_IP]
DCR_EP_PORT          = 9837

[GRP]
DCR_GRP_TYPE         = ASM
DCR_GRP_NAME         = GRP_ASM
DCR_GRP_N_EP         = 2
DCR_GRP_DSKCHK_CNT   = 60

[GRP_ASM]
DCR_EP_NAME          = ASM0
DCR_EP_HOST          = [DSC1_IP]
DCR_EP_PORT          = 5836
DCR_EP_ASM_LOAD_PATH = /dev_DSC
DCR_EP_SHM_KEY       = 42424
DCR_EP_SHM_SIZE      = 200

[GRP_ASM]
DCR_EP_NAME          = ASM1
DCR_EP_HOST          = [DSC2_IP]
DCR_EP_PORT          = 5837
DCR_EP_ASM_LOAD_PATH = /dev_DSC
DCR_EP_SHM_KEY       = 42425
DCR_EP_SHM_SIZE      = 200

[GRP]
DCR_GRP_TYPE         = DB
DCR_GRP_NAME         = GRP_DSC
DCR_GRP_N_EP         = 2
DCR_GRP_DSKCHK_CNT   = 60

[GRP_DSC]
DCR_EP_NAME         = DSC01
DCR_EP_SEQNO        = 0
DCR_EP_PORT         = 5236

[GRP_DSC]
DCR_EP_NAME         = DSC02
DCR_EP_SEQNO        = 1
DCR_EP_PORT         = 5236
复制

⚠警告：需要注意修改为自己的实际环境，如IP，以及确保各个端口号未占用。

6.2 初始化磁盘组（只需在节点1执行）

cd /home/dmdba/dmdbms/bin
./dmasmcmd
复制

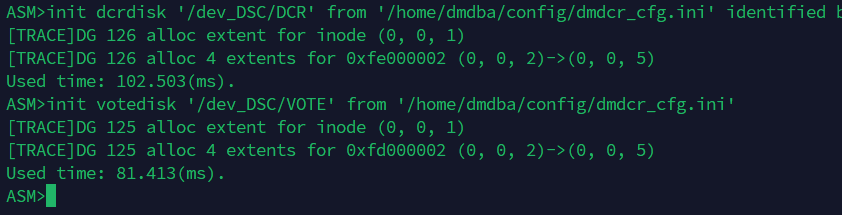

在交互界面逐行执行以下指令

create dcrdisk '/dev_DSC/DCR' 'DCR'
create votedisk '/dev_DSC/VOTE' 'VOTE'
create asmdisk '/dev_DSC/DMDATA' 'DMDATA'
create asmdisk '/dev_DSC/DMLOG' 'DMLOG'
init dcrdisk '/dev_DSC/DCR' from '/home/dmdba/config/dmdcr_cfg.ini' identified by '[数据库密码]'
init votedisk '/dev_DSC/VOTE' from '/home/dmdba/config/dmdcr_cfg.ini'
复制

⚠警告：需要修改自己的数据库密码，符合达梦安全性要求。

七、集群服务配置

7.1 配置MAL系统（双节点执行）

创建并编辑 dmasvrmal.ini，配置 ASM 节点 IP 与端口。

vi /home/dmdba/config/dmasvrmal.ini
复制

[MAL_INST1]
MAL_INST_NAME= ASM0
MAL_HOST= [DSC1_IP]
MAL_PORT= 4836

[MAL_INST2]
MAL_INST_NAME= ASM1
MAL_HOST= [DSC2_IP]
MAL_PORT= 4837
复制

7.2 配置DCR启动文件

节点1配置

su - dmdba
vi /home/dmdba/config/dmdcr.ini
复制

DMDCR_PATH = /dev_DSC/DCR
DMDCR_MAL_PATH = /home/dmdba/config/dmasvrmal.ini
DMDCR_SEQNO = 0
DMDCR_ASM_RESTART_INTERVAL = 0
DMDCR_ASM_STARTUP_CMD = /home/dmdba/dmdbms/bin/dmasmsvr dcr_ini=/home/dmdba/config/dmdcr.ini
DMDCR_DB_RESTART_INTERVAL = 0
DMDCR_DB_STARTUP_CMD = /home/dmdba/dmdbms/bin/dmserver path=/home/dmdba/config/DSC01_conf/dm.ini dcr_ini=/home/dmdba/config/dmdcr.ini
复制

节点2配置

su - dmdba
mkdir /home/dmdba/config #dsc2还没新建，这里新建一下路径
vi /home/dmdba/config/dmdcr.ini
复制

DMDCR_PATH = /dev_DSC/DCR
DMDCR_MAL_PATH = /home/dmdba/config/dmasvrmal.ini
DMDCR_SEQNO = 1
DMDCR_ASM_RESTART_INTERVAL = 0
DMDCR_ASM_STARTUP_CMD = /home/dmdba/dmdbms/bin/dmasmsvr dcr_ini=/home/dmdba/config/dmdcr.ini
DMDCR_DB_RESTART_INTERVAL = 0
DMDCR_DB_STARTUP_CMD = /home/dmdba/dmdbms/bin/dmserver path=/home/dmdba/config/DSC01_conf/dm.ini dcr_ini=/home/dmdba/config/dmdcr.ini
复制

💡提示：上面两个配置仅DMDCR_SEQNO有区别，0、1。

八、启动集群服务

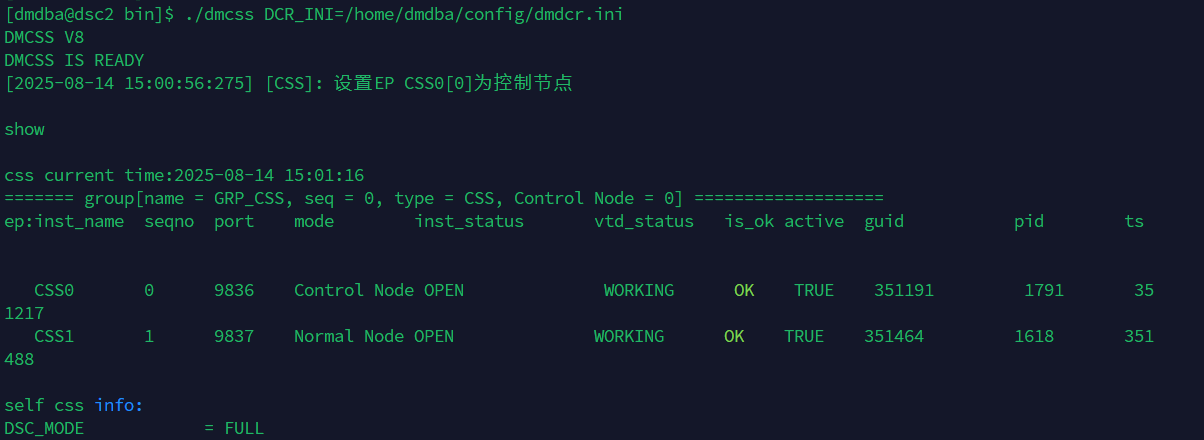

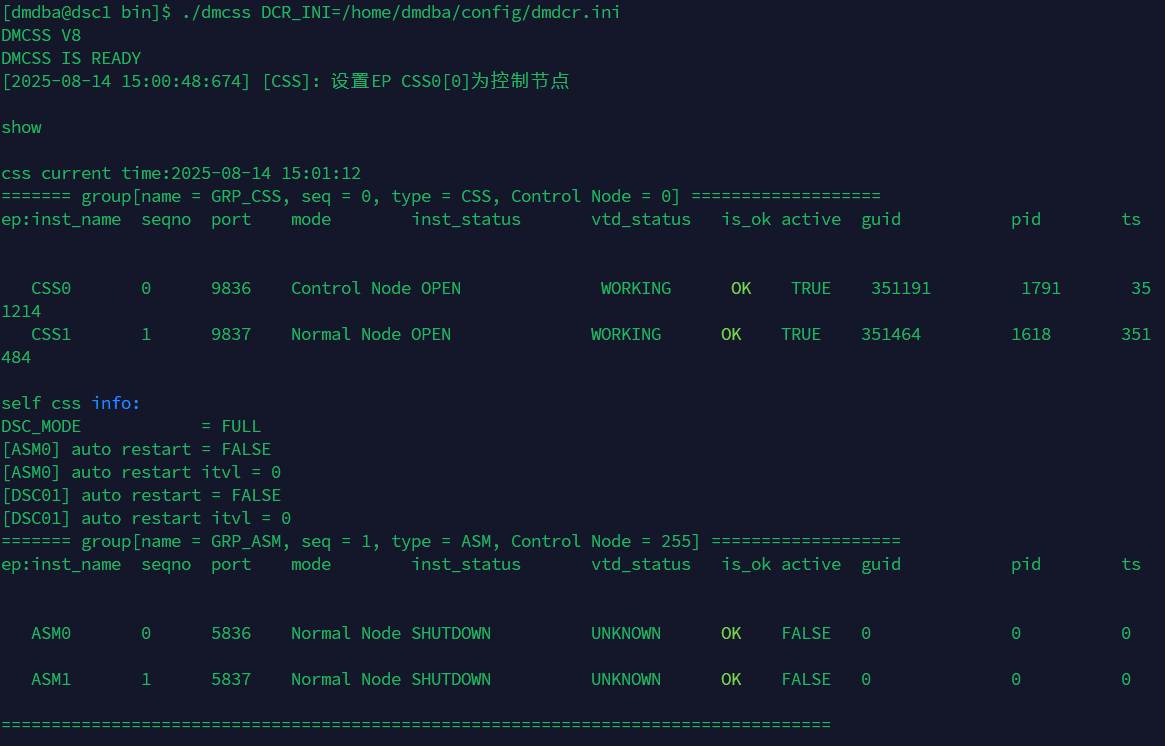

8.1 启动DMCSS服务（双节点执行）

cd /home/dmdba/dmdbms/bin
./dmcss DCR_INI=/home/dmdba/config/dmdcr.ini
复制

8.2 启动DMASM服务（双节点）

⚠警告：上一小节的终端窗口需要保留前台运行，此处新建两个新的终端窗口执行。

su - dmdba
cd /home/dmdba/dmdbms/bin
./dmasmsvr DCR_INI=/home/dmdba/config/dmdcr.ini
复制

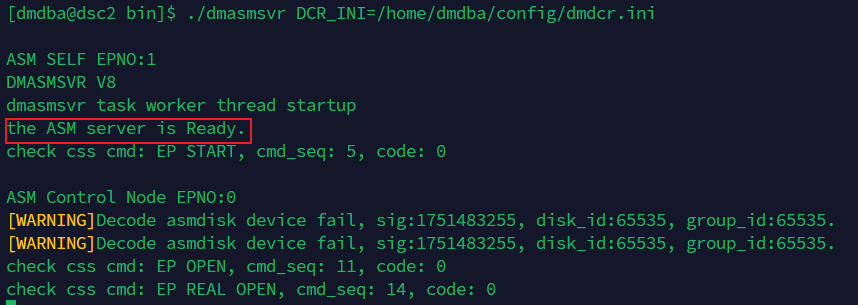

💡提示：成功会显示"the ASM server is Ready"

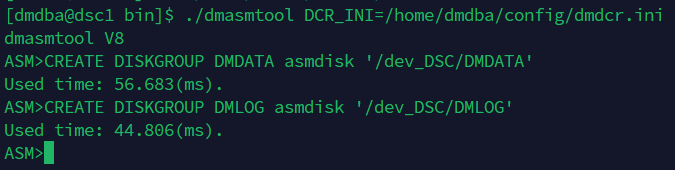

8.3 创建ASM磁盘组（节点1执行）

su - dmdba
cd /home/dmdba/dmdbms/bin
./dmasmtool DCR_INI=/home/dmdba/config/dmdcr.ini
复制

同样在ASM中逐行执行指令

CREATE DISKGROUP DMDATA asmdisk '/dev_DSC/DMDATA'
CREATE DISKGROUP DMLOG asmdisk '/dev_DSC/DMLOG'
复制

九、数据库实例初始化与启动

9.1 创建初始化配置文件

编辑 dminit.ini，定义数据库名、路径、日志组、DCR 信息、两节点端口等。

su - dmdba
vi /home/dmdba/config/dminit.ini
复制

DB_NAME= dsc2
SYSTEM_PATH= +DMDATA/data
SYSTEM= +DMDATA/data/system.dbf
SYSTEM_SIZE= 128
ROLL= +DMDATA/data/roll.dbf
ROLL_SIZE= 128
MAIN= +DMDATA/data/main.dbf
MAIN_SIZE= 128
CTL_PATH= +DMDATA/data/dm.ctl
LOG_SIZE= 2048
DCR_PATH= /dev_DSC/DCR
DCR_SEQNO= 0
AUTO_OVERWRITE= 2
PAGE_SIZE = 16
EXTENT_SIZE = 16
SYSDBA_PWD=[PASSWORD]
SYSAUDITOR_PWD=[PASSWORD]

[DSC01]
CONFIG_PATH= /home/dmdba/config/DSC01_conf
PORT_NUM = 5236
MAL_HOST= [DSC1_IP]
MAL_PORT= 6536
LOG_PATH= +DMLOG/log/DSC01_log1.log
LOG_PATH= +DMLOG/log/DSC01_log2.log

[DSC02]
CONFIG_PATH= /home/dmdba/config/DSC02_conf
PORT_NUM = 5237
MAL_HOST= [DSC2_IP]
MAL_PORT= 6537
LOG_PATH= +DMLOG/log/DSC02_log1.log
LOG_PATH= +DMLOG/log/DSC02_log2.log
复制

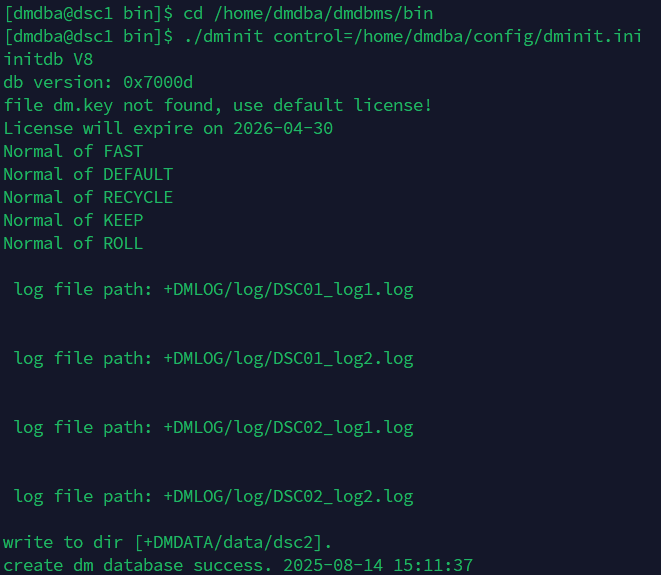

9.2 初始化数据库实例（节点1执行）

cd /home/dmdba/dmdbms/bin
./dminit control=/home/dmdba/config/dminit.ini
复制

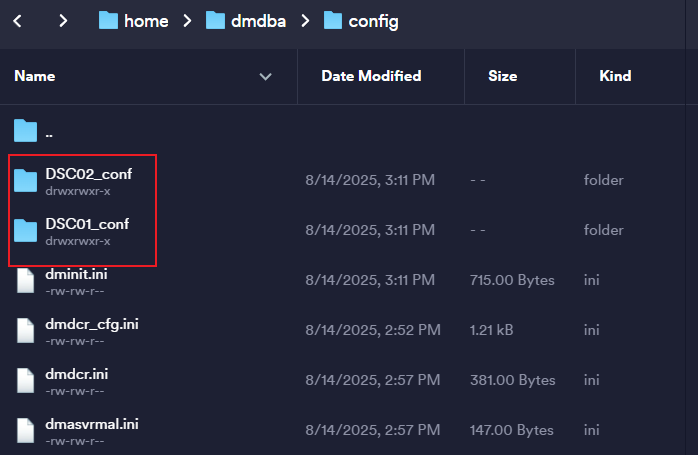

查看节点1下生成的配置文件

9.3 复制DSC02_conf配置文件夹到节点2

终端直接复制即可，scp也可以。

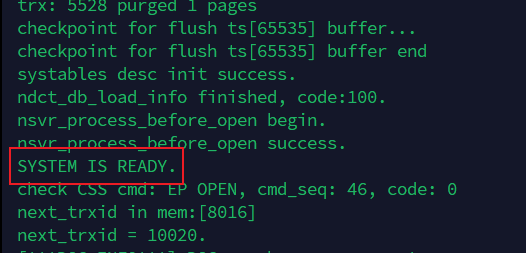

9.4 启动数据库实例（双节点）

节点1

./dmserver dcr_ini=/home/dmdba/config/dmdcr.ini /home/dmdba/config/DSC01_conf/dm.ini
复制

节点2

./dmse dcr_ini=/home/dmdba/config/dmdcr.ini /home/dmdba/config/DSC02_conf/dm.ini
复制

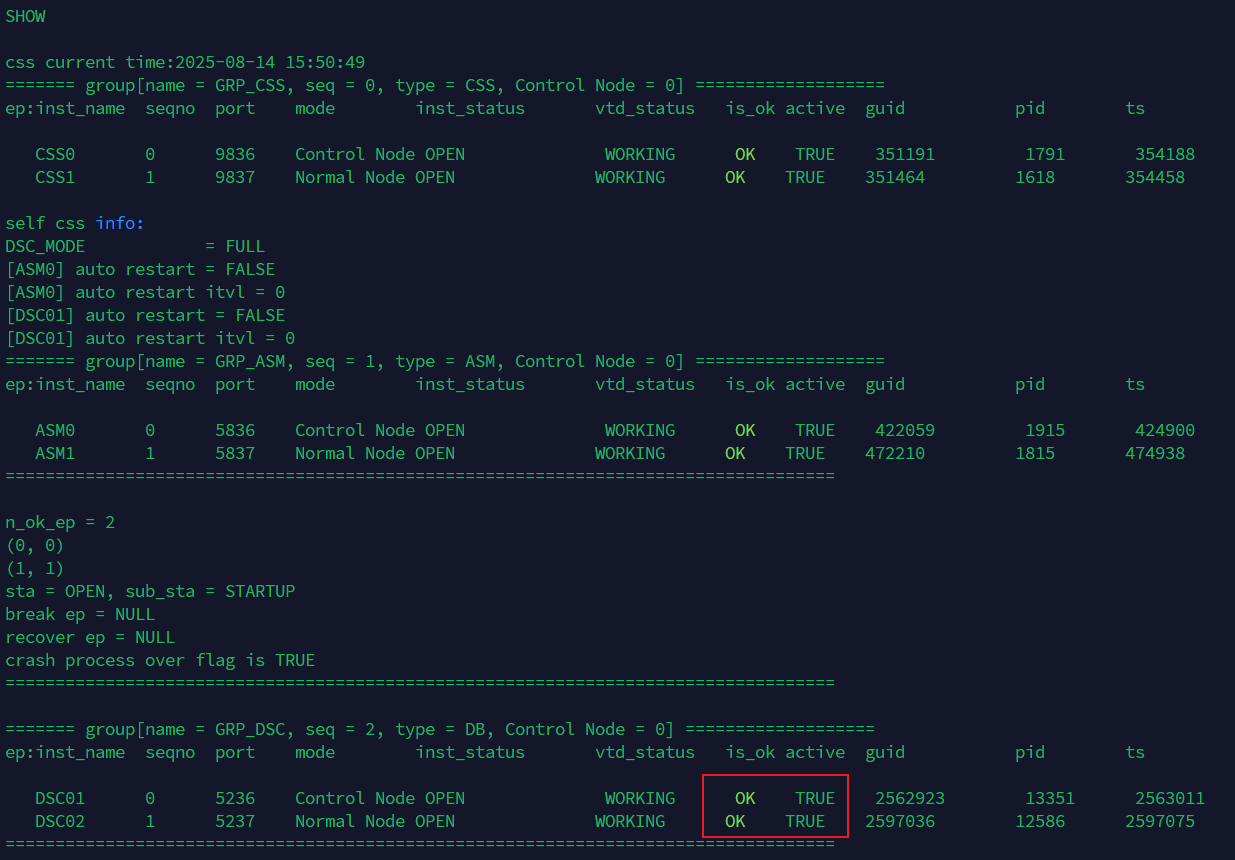

十、集群监控配置

10.2 创建日志目录

mkdir -p /home/dmdba/dm/cssmlog
复制

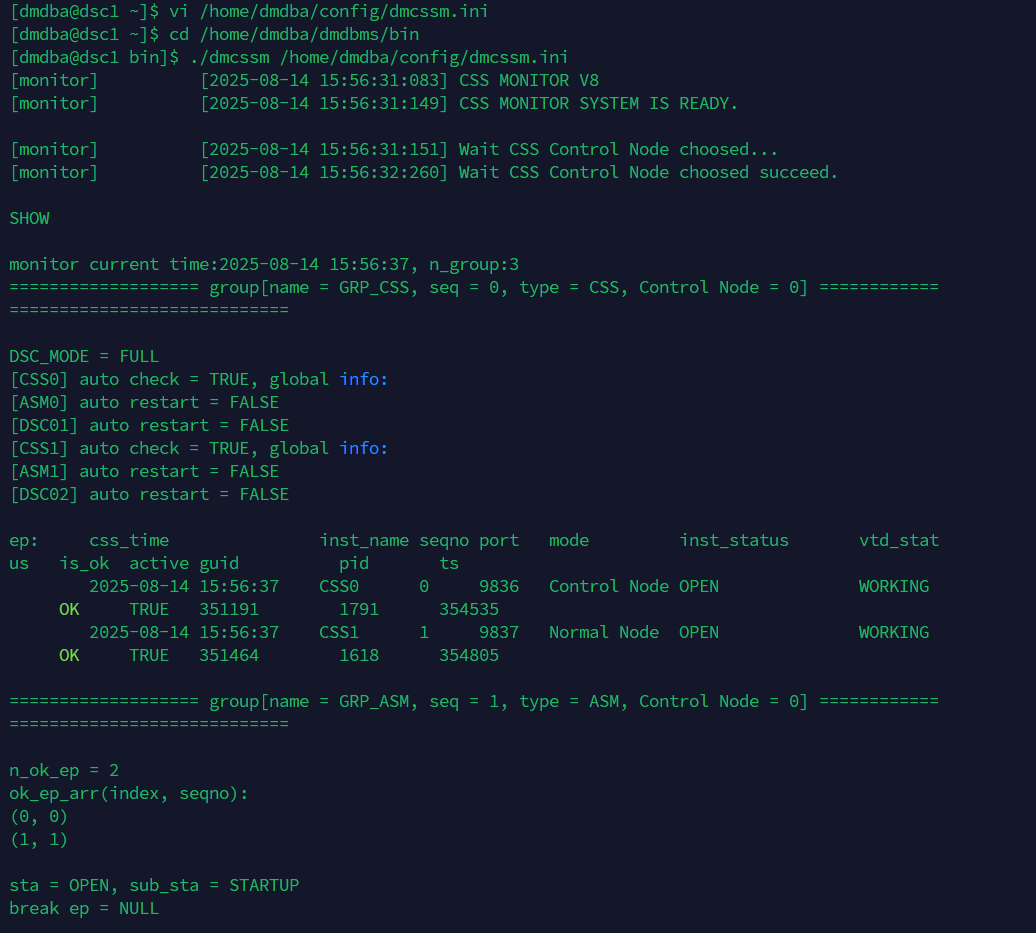

10.2 创建监视器配置文件

dmcssm.ini定义 OGUID、CSS 节点 IP、日志路径等。

vi /home/dmdba/config/dmcssm.ini
复制

添加内容（OGUID需与dmdcr_cfg.ini一致）

CSSM_OGUID = 63635
CSSM_CSS_IP = [DSC1_IP]:9836
CSSM_CSS_IP = [DSC2_IP]:9837
CSSM_LOG_PATH = /home/dmdba/dm/cssmlog
CSSM_LOG_FILE_SIZE = 32
CSSM_LOG_SPACE_LIMIT = 0
复制

10.3 启动监视器

cd /home/dmdba/dmdbms/bin
./dmcssm /home/dmdba/config/dmcssm.ini
复制

成功启动后可查看集群状态，包括各节点服务运行情况、磁盘组状态等
