近日有消息称华为鲲鹏 930 即将发布，社交媒体上有网友爆出相关的分析视频。
从曝光的信息看，鲲鹏 930 很可能采用 5nm 制程，包含十个 CPU 集群，每个集群有四个 CPU 内核，总核数能够到达 120 个，相比于鲲鹏 920 支持的内核数量翻番。鲲鹏 930 支持 96 个 PCIe 通道，支持 16 通道 DDR5 内存，相比于上代产品有显著的提升。
鲲鹏是华为自移动麒麟芯片、AI 昇腾芯片后的第三款自研芯片，定位于服务器应用。作为国产 CPU 领域非常重要的成员之一，今天我们就来聊聊华为鲲鹏芯片的话题。
发展历程
早在上世纪 90 年代，华为开发的嵌入式 CPU Hi380 小有所成，成为鲲鹏处理器的开端。此后在 2013~2016 年华为陆续发布 Hi610、Hi612 和 Hi616 处理器，最终开发出当下的旗舰产品鲲鹏 920 与 920s，分别用于服务器和 PC 机。

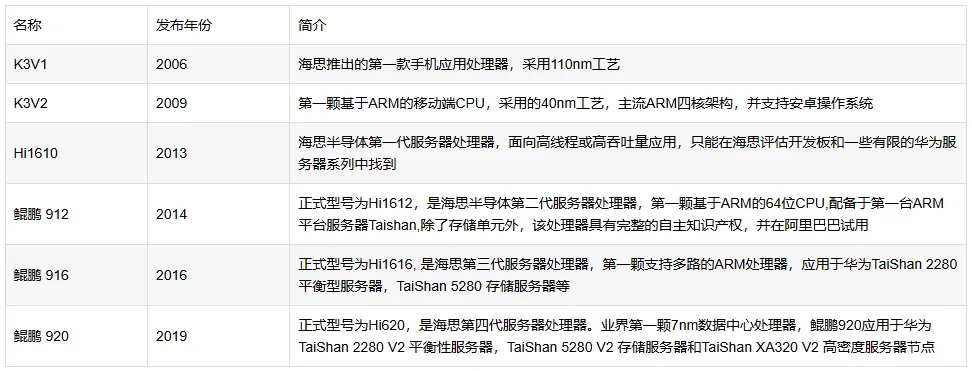

下表是网友整理的华为处理器发展历程，数据来源：海思处理器发展史-CSDN博客，供大家参考。
产品特点
首款鲲鹏 920 处理器发布于 2019 年 1 月，是华为自主设计的一款高性能处理器，具有以下的技术特点：
采用 7nm 工艺制造，是业界第一颗采用该制程的 ARM 架构处理器； 基于 ARMv8.2 架构，通过优化分支预测算法、提升运算单元数量、改进内存子系统架构等一系列微架构设计。典型主频下，SPECint Benchmark 评分超过 930，超出业界标杆 25%。最多可支持 64 个内核，主频可达 2.6GHz，单处理器整型计算能力，相比上一代提升 2.9 倍； 支持 8 个 DDR4 通道内存带宽提升 60%，支持 PCIe4.0，同时还是业界首个内置直出 100GE 网络能力的通用处理器。
鲲鹏 920 采用华为 Cache 一致性总线技术，为内核、设备、集群提供系统内存的一致访问。片间带宽最高可达 480Gbps，实现最多 4 个鲲鹏 920 处理器互联和最高 256 个物理核 的 NUMA 架构，保证了鲲鹏 920 超强算力的高效输出。
此外，鲲鹏 920 还是一款高度集成的芯片，整合 CPU、南桥、网卡、硬盘控制器等多个芯片功能，可实现 4 颗传统芯片的功能，释放出更多的槽位扩展其他功能。
生态建设
鲲鹏 CPU 基于 ARM 架构研发，ARM 授权体系分为三个层级：使用层级、内核层级和架构/指令集层级，其中架构层级的授权允许厂商在 ARM 指令集的基础上深度定制，拥有较大的灵活度，当然购买授权的费用也更高。早在 2013 年华为便获得了 ARMv8 架构永久授权，2021 年 ARMv9 架构发布后，华为也获得了 ARMv9 的永久授权。
同时，华为也没有放弃在 CPU 指令集架构设计上的自主研发。华为分别在 2019 年和 2022 年申请了“灵犀指令集”和“LinxiSA”两个商标，被爆是有意在指令集领域实现自主化，不再受制于人。虽然已经拿到 ARMv9 架构的永久授权，但天价的授权费用以及未来面临的不确定风险，都有必要储备类似于鸿蒙 OS 一样的 PlanB，一旦未来 ARM 断供，就会成为华为在芯片领域绝地反击的底牌。
有网友说，既然已经自研了“灵犀指令集”为什么还要花大价钱去买 ARMv9 的授权？首先自研并不是嘴上说说就能实现的，尤其是像指令集这种底层根技术，需要长时间的积累和充分的环境来试错，并非一朝一夕的事情；其次 ARMv9 是全新一代产品，性能和能效都有大幅的提升，苹果 M4 和联发科天玑 9400 等芯片都采用了 ARMv9 架构，获得了市场的高度认可。基于 ARMv9 架构的芯片将具备更高的性能、更低的功耗以及更强的安全性，ARMv9 的引入将极大提升华为产品竞争力。
写在最后
2018 年的贸易战，尤其是 2019 年华为被加入“实体清单”是科技领域发展的分水岭，深刻改变了世界信息技术产业的发展。正是从这一年起，在华为的带领下中国开启一波国产自研的浪潮。如今近 6 年时间过去了，中国信息技术创新产业发展的红红火火，从底层的硬件设备到上层应用软件，都诞生了一大波国产自主品牌，而华为更是发展出多项“根技术”，为中国信息技术的发展夯实底层基础，也是未来面对国际错综复杂环境最大的底气。
