DB2 pureScale集群工作方式介绍
DB2 purescale是同时兼备高扩展性和高可用性的数据库集群，同时对于应用是透明的。无论是连接到数据库的哪个成员，应用都无需任何更改，对于应用来说，可以认为它仅仅是连接到单个的数据库。DB2 PureScale工作负载均衡特性帮助数据库更好的充分利用资源。但是毕竟DB2 PureScale是一个数据库集群，运用的技术远比单机版数据库复杂。同时新技术的运用对性能带来什么样的影响，以及如何去监控和应对，都是用户在使用DB2 pureScale集群后亟需解决的问题。
首先从DB2 pureScale集群的架构出发，下面这张图显示了DB2 pureScale集群所使用到的产品和比较重要的技术。DB2 pureScale使用了IBM的TSA（Tivoli System Automation）集群软件整合所有资源，并自动化所有资源的行为，从而搭建整套的集群环境。

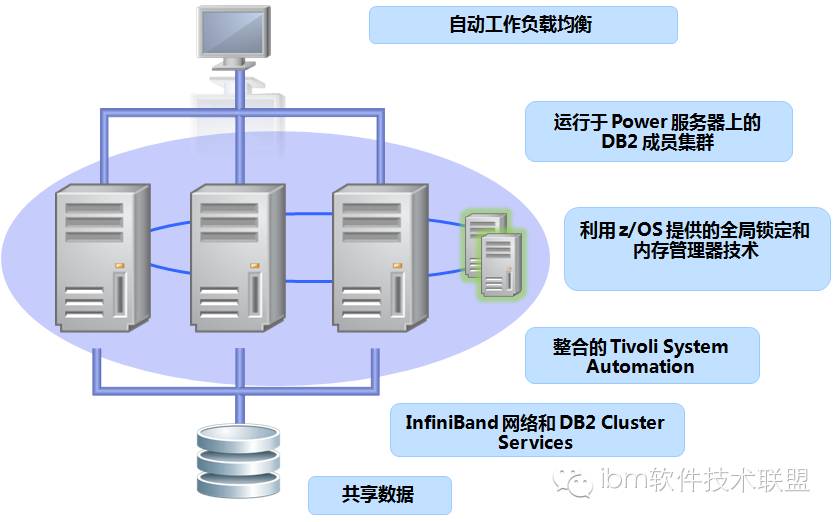

图1. DB2 pureScale集群的架构
DB2 pureScale集群成员
DB2 pureScale集群可以有多个成员（member）组成，每个成员都可以看成是一个能够提供完全数据库服务的节点。任何应用只需要连接到一个成员即为连接到成个数据库，所以在DB2 pureScale集群里面有多少成员对于应用是透明的。
DB2 pureScale集群的自动工作负载均衡能将工作负载均衡到多个数据库成员上，从而充分利用成员的硬件资源，满足高性能的需求。DB2 pureScale集群的高扩展性能够帮助用户通过增加成员来满足更高性能的需求。
DB2 pureScale集群CF
在DB2 pureScale集群里面，成员之间的协作是由CF（Cluster Caching Facility）帮助完成的。在数据库成员和CF之间有高速网络相连（Infiniband网络），成员和CF之间通过RDMA（远程内存直接访问）的方式交互数据，这种技术跳过了网络协议所需要的交互，是非常快的。CF主要管理整个数据库集群的通信，控制全局锁和全局缓冲池等。可以说CF就是DB2 pureScale集群的大脑，它对于性能会有很大的影响。
DB2 pureScale集群网络
在DB2 pureScale集群里面，成员和CF需要两种高速网络互联：Infiniband网络和高速以太网。如果网络出现问题或者拥挤，会对性能有影响。
DB2 pureScale集群共享存储
DB2 pureScale是使用共享存储的数据库集群。所有数据库的存储需要连接到所有成员和CF。DB2 pureScale会在存储上创建GPFS文件系统。GPFS文件系统是一种高速的共享文件系统，它同样是一个文件系统集群，具有高可用性和易扩展性，易管理性等。成员的CPU，内存等可以通过增加新的硬件资源或者增加成员等方式来满足。但是存储这边就没有那么简单，所以需要监控存储的利用率确定是否遇到瓶颈而导致性能问题。
关于硬件资源的所带来的性能影响，例如内存不够，网络拥挤，磁盘IO瓶颈等，这些可以通过系统的监控工具来确定。非集群DB2数据库可能遇到的性能问题和解决方法，在DB2 pureScale集群同样适用。下面会就DB2 pureScale集群本身的特点所带来的性能问题做一些探讨。
[size=16.0000pt]探讨数据库成员的工作负载
DB2 pureScale自动工作负载均衡是数据库集群里面对性能非常有帮助的一个特性。DB2 pureScale支持连接级别和事务级别的工作负载均衡。这个两种级别的负载均衡可以在DB2客户端配置启用，DB2客户端就会从数据库集群获取所有成员的负载信息，然后根据负载信息来确定下一个连接或者事务运行到负载低的数据库成员上，从而达到负载均衡的效果。所以DB2 pureScale性能课题之一就是如何用好自动负载均衡特性，解决成员节点出现瓶颈的性能问题。

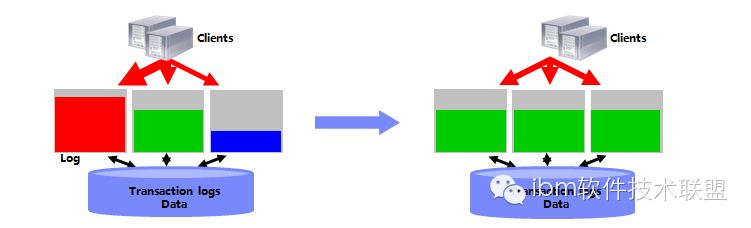

图2. 自动工作负载均衡
监控DB2 pureScale集群成员负载信息
DB2提供了工具直接查看DB2 pureScale集群成员的负载信息。db2pd是DB2提供的一个功能强大和丰富的工具，占用资源少，速度快。db2pd可以查看数据库级别的负载信息。
清单 1. 查看DB2 pureScale集群成员的负载信息
$ db2pd -db testdb -serverlist
Database Member 0 -- Active -- Up 6 days 19:51:36 -- Date 05/15/2012 10:47:07
Server List:
Time: Tue May 15 10:46:47
Database Name: SX2
Count: 2
Hostname Non-SSL Port SSL Port Priority
TESTDBM0 50000 0 62
TESTDBM1 50000 0 100
如清单中所示，当前有连个数据库成员TESTDBM0和TESTDBM1，它们提供了Non-SSL端口连接，每个成员的负载信息是看Priority这一项。这个数值越大，这个成员上的负载就越轻。如果这个成员出现异常不能工作，那么它的Priority就会是0。
清单 2.异常成员的负载信息
$ db2pd -db testdb -serverlist
Database Member 1 -- Active -- Up 7 days 00:31:12 -- Date 05/15/2012 11:00:32
Server List:
Time: Tue May 15 11:00:05
Database Name: testdb
Count: 2
Hostname Non-SSL Port SSL Port Priority
TESTDBM1 50000 0 100
TESTDBM0 50000 0 0
数据库成员TESTDBM0被终止后，它的Priority值变为0. 如果其他的成员Priority比较小，而某个成员的Priority是100，说明这个成员是完全空闲的。
分配DB2 pureScale集群成员负载
分配应用工作负载均衡到DB2 pureScale集群各成员有两种方式，一种是使用自动工作负载均衡特性，另一种是自定义应用连接到指定的数据库成员。
如何启用自动工作负载均衡特性可以参考作者的另外一篇文章或者其他资料。这里探讨一下在使用了自动工作负载均衡之后的行为。数据库的负载信息一直在变化，客户端什么时候会感受到这个变化呢？客户端从数据库服务器获取了服务器列表的负载信息，然后储存在本地。一段时间间隔后，客户端会重新获取当前的服务器负载信息，更新本地的服务器列表。这个时间间隔如果比较长，那么客户端对服务器负载信息的反应就不会很敏捷，自动工作负载均衡的效果就会受到一定的影响。但是如果这个时间间隔设置的太短，那么收集服务器负载信息的工作就会变的频繁，相应的开销也会变大。所以这里需要考虑的是估算一个比较合适的时间间隔。这个时间间隔由客户端配置参数maxRefreshInterval控制。
清单 3. db2dsdriver.cfg（maxRefreshInterval）
<configuration>
<DSN_Collection>
<dsn alias="LCO" name="LCO" host="node102.purescale.demo" port="50001" />
</DSN_Collection>
<databases>
<database name="LCO" host="node102.purescale.demo" port="50001">
<parameter name="connectionLevelLoadBalancing" value="true" />
<WLB>
<parameter name="enableWLB" value="true" />
<parameter name="maxTransportIdleTime" value="-1" />
<parameter name="maxTransportWaitTime" value="true" />
<parameter name="maxTransports" value="-1" />
<parameter name="maxRefreshInterval" value="30" />
</WLB>
</database>
</databases>
<parameters>
<parameter name="CommProtocol" value="TCPIP"/>
</parameters>
</configuration>
DB2客户端可以使用db2dsdriver.cfg 配置文件来配置maxRefreshInterval参数。对于JAVA应用，JDBC驱动里面也有这个参数。这个参数的默认配置是30秒，也就是DB2客户端每30秒从数据库服务器获取负载信息并更新本地保存的服务器列表。
另一种方式就是不使用自动的负载均衡，而是应用指定使用哪个数据库成员。客户端偏好设置（Client Affinity）就是这样一种工作方式。如果用户了解自己的应用负载状况，那么就可以合理的安排应用去连接数据库成员，从而利用所有成员的资源。例如用户可以把负载高的成员上的应用连接到其他负载低的成员。这种方式对用户要求比较高。
[size=16.0000pt]探讨DB2 pureScale集群全局缓冲池（GBP）技术
DB2 pureScale集群里面CF扮演了很重要的角色，其中之一就是引入了全局缓冲池的概念。全局缓冲池是CF加载的一部分内存区，顾名思义是缓冲整个集群的数据库数据。那么与此对应，每个数据库成员自己的缓冲池就称为本地缓冲池（LBP）。下面通过一个例子来看LBP和GBP的关系。

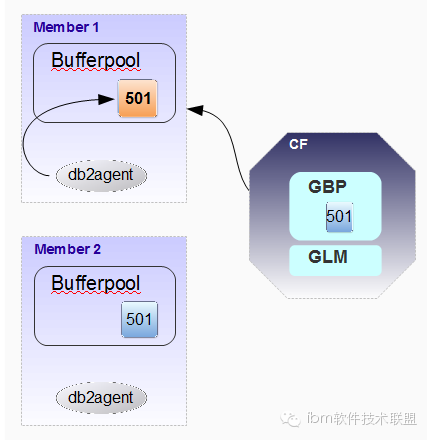

图3. 查询数据（GBP和LBP）
上图所示，在member 1上有个应用想要访问page 501里面的数据，这个时候member 1的本地缓冲池并没有这个数据，但是CF的全局缓冲池里面是有的。那么Member 1就会通过RDMA的方式直接访问CF获取这个数据，并放置到本地缓冲池中。在上面这个例子中，如果CF的全局缓冲池没有page 501，那么member 1需要从本次磁盘读取。因为RDMA是直接物理访问对方内存，比从本地磁盘读取还要快很多。所以如果需要访问的数据能在全局缓冲池里找到，那么访问的性能会更好。
监控全局缓冲池的性能指标
本地缓冲池有命中率的概念，命中率越高，那么说明需要访问的数据在内存里发现的比率越高，相应的性能就会越好。对于全局缓冲池来说也是一样，成员需要访问的数据在GBP里面发现的次数越多，说明从磁盘读取的次数越少，也是性能会更好。所以监控GBP就是监控它的命中率。DB2提供了MON_GET_BUFFERPOOL表函数提供这些信息。
清单 4.使用MON_GET_BUFFERPOOL的方法
WITH BPMETRICS AS (
SELECT bp_name, POOL_DATA_GBP_L_READS as data_logical_reads,
POOL_DATA_GBP_P_READS as data_physical_reads, POOL_INDEX_GBP_L_READS as index_logical_reads,
POOL_INDEX_GBP_P_READS as index_physical_reads, member FROM TABLE (MON_GET_BUFFERPOOL('',-2)) AS METRICS)
SELECT VARCHAR(bp_name,20) AS bp_name,
data_logical_reads,
data_physical_reads,
CASE WHEN data_logical_reads > 0
THEN DEC((1 - (FLOAT(data_physical_reads) / FLOAT(data_logical_reads))) * 100,5,2)
ELSE NULL
END AS data_HIT_RATIO,
index_logical_reads,
index_physical_reads,
CASE WHEN index_logical_reads > 0
THEN DEC((1 - (FLOAT(index_physical_reads) / FLOAT(index_logical_reads))) * 100,5,2)
ELSE NULL
END AS index_HIT_RATIO,
member
FROM BPMETRICS;
使用db2命令运行上面的语句，会得到所有缓冲池有关GBP的命中率。

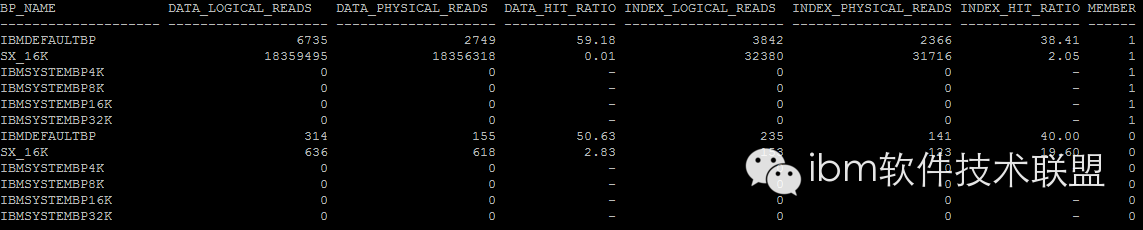

图4.调用MON_GET_BUFFERPOOL表函数结果
从上面的命令输出结果来看，GBP的命中率都比较低。如果是因为GBP的内存不够大而引起很多的paging，那么增大GBP的大小会有助于提高缓冲池的命中率，从而提高查询的性能。
[size=16.0000pt]探讨DB2 pureScale集群全局锁管理（GLM）技术
DB2 pureScale集群里数据库成员之间的锁机制是由CF的GLM管理的。与缓冲池类似，数据库成员本地是有锁机制的，也就是内存里的LockList块。但是本地锁只能管理本地资源的交互。如果多个数据库成员同时需要更改同一页内的数据，就会产生竞争，为了保持数据的一致性，这种行为就需要锁的控制。来看一个例子。

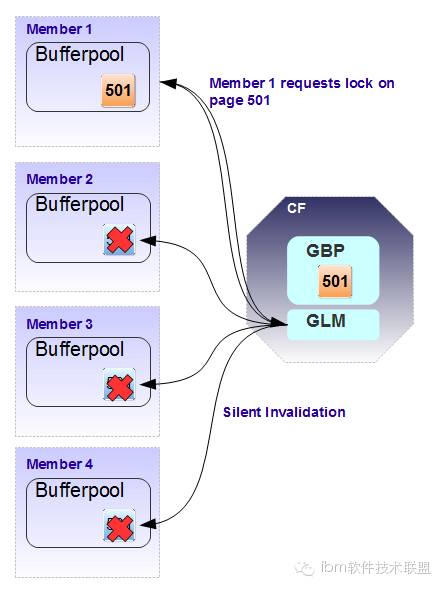

图5. 更新数据（GBP和GLM）
在这个例子中，所有4个member 的LBP中都有page 501. 这个时候member 1想要更改page 501里面的数据。它就需要向CF的GLM请求这个page的锁。member 1更新完这个数据，显然其他member的LBP里面的page 501就过时了，CF会自动的使用RDMA技术把所有其他member的LBP里的page 501设置为无效。这样一旦其他member还需要访问这个page的数据，就不会使用无效的LBP的内容，而是从CF获取更改过的新的内容。整个过程，GLM的锁机制保持了数据一致性。如果member 1从GLM获得了关于page 501的锁并没有释放，其他member还要更改page 501里的其他内容的话，也需要向CF申请锁，CF就会告知此page锁已被member 1使用，请等待member 1释放。这个时候就会出现锁等待。这是需要监控的性能指标之一。如果member 1一直不释放锁，那么其他member上的应用会因为一直等不到这个锁而产生锁超时而失败。锁超时的次数也是需要监控的。member之间的锁是page这个级别的，如果GLM比较小，同一table的page锁需求又比较多，就可能引起锁升级，也就是这张表的所有page锁升级成整张表的表级锁，其他的member甚至无法访问其他page的数据，这会影响并发性，带来更差的性能。所以全局锁的锁升级次数也是需要关注的。
监控全局锁管理（GLM）的性能指标
正如上文所述，我们需要监控与全局锁管理相关的锁等待，锁超时，锁升级等相关性能指标。DB2提供了多个表函数可以列出全局锁管理的这些监控元素。这里使用其中一个表函数MON_GET_PKG_CACHE_STMT来示范。这个表函数会收集当前数据库的PACKAGE CASH里面的信息，返回为一张表，可以被SQL语句直接调用。
清单 5.调用MON_GET_PKG_CACHE_STMT表函数
db2 "SELECT MEMBER, LOCK_WAITS_GLOBAL,LOCK_WAIT_TIME_GLOBAL,
LOCK_TIMEOUTS_GLOBAL,LOCK_ESCALS_GLOBAL,
SUBSTR(stmt_text,1,50) as stmt_text
FROM TABLE(MON_GET_PKG_CACHE_STMT ( 'D', NULL, NULL, -2)) as T
WHERE LOCK_WAITS_GLOBAL <> 0
order by LOCK_WAIT_TIME_GLOBAL desc"
MEMBER LOCK_WAITS_GLOBAL LOCK_WAIT_TIME_GLOBAL LOCK_TIMEOUTS_GLOBAL LOCK_ESCALS_GLOBAL STMT_TEXT
------ ----------------- --------------------- -------------------- ------------------ -------------------------------
0 111 120039 2 1 SELECT a.staffid, a.loginid as
在调用MON_GET_PKG_CACHE_STMT返回的众多信息中，案例里面查询了LOCK_WAITS_GLOBAL，LOCK_WAIT_TIME_GLOBAL, LOCK_TIMEOUTS_GLOBAL, LOCK_ESCALS_GLOBAL等与全局锁管理相关的监控元素。
l LOCK_WAITS_GLOBAL：因为锁被其他member占用而等待的次数。次数越多说明并发性受影响越大。
l LOCK_WAIT_TIME_GLOBAL：等待其他member占用的锁的时间。时间越多说明并发性受影响越大。
l LOCK_TIMEOUTS_GLOBAL: 因为等待其他member占用的锁而产生的超时次数。事务会因此失败而回滚。
l LOCK_ESCALS_GLOBAL：全局锁升级的次数。锁升级会导致并发性的严重降低。
这个表函数对于在查询当前一段时间的系统性能问题是否是因为全局锁而引起非常有效。因为Package Cache的大小是有限的，所以早些时间运行的SQL语句可能已经被挤出这个内存块，就不会被这个表函数返回。DB2还提供了其他一些针对不同对象的表函数，也能反馈这些全局锁的信息。例如MON_GET_CONNECTION，MON_GET_WORKLOAD，MON_GET_UNIT_OF_WORK等等。
解决全局锁的性能问题
已经从上文中获取到了引起全局锁问题的SQL语句，相应的也定位到了相关的应用。现在的问题是已什么样的思路去解决性能指标所示的这些问题。
首先还是从全局锁的产生原因来看。全局锁是member之间的锁，也就是在不同的member上运行的应用需要访问同一个表的相同page内的数据。一种解决的方式就是将这些应用安排到同一个member上运行，就不存在member间竞争的问题。这种方式可以通过设置客户机偏好的方式。前提是定位到是哪些应用有冲突，单个member的系统资源是否足以运行这些应用。
另外一种方式是在应用的事务中加入更多的Commit。提交越频繁，锁就释放的比较快，相应的减少锁冲突的几率。
如果某些全局锁无法避免，但是应用会经常因为锁超时而回退。这对终端用户会有很大的影响。这个时候可是适当增加锁超时设置的时间。这个时间可以通过更改数据库参数LOCKTIMEOUT。这个值如果是-1，将永不超时。
最后看看全局锁升级的问题。全局锁升级的原因一般是因为全局锁使用的内存不够，只能把多个页级别的锁升级为单个表级别的锁来减少内存开销。所以解决全局锁升级的办法是适当增加CF里面这个内存的大小。这个大小由数据库参数CF_LOCK_SZ控制。
[size=16.0000pt]探讨DB2 pureScale集群Page Reclaiming行为
上一章节描述了多个member访问同一page会产生锁等待的问题。现在来讨论与此相关的数据库的另外一个行为-Page Reclaiming（数据页回收）。先通过一个例子来了解Page Reclaiming是如何发生的：
假设有两个数据库成员M1和M2。M1和M2想要同时去更行相同数据页里面的两个不同的行。
1. M1正在更新数据页P1里面的行R1.它被授以P1的独占锁。
2. M2想要更新P1里面的行R2。它像CF请求相同的数据页P1上的独占锁并等待。
3. CF看到M1已经占用了这个数据页的独占锁，CF会向M1发送一个回收此页的请求。在此期间，M2一直等待。
4. M1处理这个数据页回收请求并把数据页写回到CF的GBP中，然后释放这个数据页。这个时候M1仍然占用着它原有的关于这个表的行级锁。
5. CF授权M2能使用这个数据页。M2从GBP里面把这个数据页读到本地并继续处理。
从M2申请数据页到从GBP获取到它，这个时间会被计算到应用的运行时间里面，也是数据库性能中重要的一块。我们需要监控这种行为对性能带来的影响。
监控Page Reclaiming行为
DB2提供了MON_GET_PAGE_ACCESS_INFO表函数来提取相关的信息。这里需要关心的是什么表经常发生这样的行为，这种行为消耗了多少时间。这种行为发生在哪个数据库成员上。
清单 6.调用MON_GET_PAGE_ACCESS_INFO表函数
db2 "SELECT SUBSTR(TABSCHEMA,1,8) AS TABSCHEMA,
SUBSTR(TABNAME,1,20) AS TABNAME,
RECLAIM_WAIT_TIME,
MEMBER,
SUBSTR(OBJTYPE,1,10) AS OBJTYPE
FROM TABLE(MON_GET_PAGE_ACCESS_INFO(NULL,NULL,-2))
WHERE RECLAIM_WAIT_TIME > 0
ORDER BY RECLAIM_WAIT_TIME DESC
FETCH FIRST 10 ROWS ONLY"
TABSCHEMA TABNAME RECLAIM_WAIT_TIME MEMBER OBJTYPE
--------- -------------------- -------------------- ------ ----------
TFM2 TF_INOUT_TYPE_LOG 51 1 INDEX
SYSIBM SYSTABLES 3 0 TABLE
2 record(s) selected.
上述的这个方法可以找出数据页回收而消耗的时间最多的表。RECLAIM_WAIT_TIME返回等待的时间，单位是毫秒。
解决Page Reclaiming性能问题
Page Reclaiming其实还是全局锁的问题。解决的思路和前述的解决全局锁问题差不多。对于Page Reclaiming的监控能够更直观的发现时间消耗了多少，从而定位系统的性能问题多大程度与此相关。
DB2 pureScale集群环境性能调优总结
我们已经讨论了相对于单节点的数据库，DB2 pureScale集群环境里面用到的新的技术和事务的处理过程。探讨了这些新的数据库内容对于性能所带来的影响以及怎么去应对。但是数据库集群的性能问题受多方面因素影响，用户需要不仅从DB2 pureScale集群环境新的技术角度，还是要从系统资源的角度，从单数据库节点调优的角度去处理数据库的性能问题。
