一、系统架构

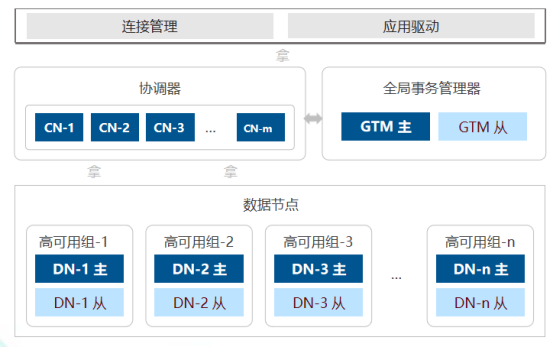

磐维分布式数据库采用 share nothing 架构，计算节点和存储节点分离，节点间通过高速网络进行通信。所有节点都有主从互备，确保系统的高可用性。逻辑架构如下图所示：

磐维分布式数据库集群中的节点主要分为三类，分别是协调器（Coordinator,CN）、数据节点（Data Node,DN）、全局事务管理器（Global Transaction Manager,GTM）。

1、Coordinator 协调器：协调器管理和客户端的连接，对客户端发来的 SQL 进行解析，生成执行计划，把执行计划发到相应的数据节点进行读写操作，并将结果汇总返回给客户端。对于涉及跨 DN 的数据写操作，协调者还负责协调所有参与者进行两阶段提交。

2、Data Node 数据节点：数据节点是数据实际存放的节点，保存表和索引等数据库对象。数据节点接收协调器下发的读写操作，并将结果返回给协调器处理。数据节点间也可以通信，进行跨数据节点的数据重分布和联合查询。

3、GTM 全局事务管理器：全局事务管理器管理全局事务号和活动事务状态，确保系统的全局一致性。

二、部署规划

1、主机配置

2、部署规划

三、安装准备

1、设置主机名

根据规划修改各系统的hostname：

hostnamectl set-hostname pwdb1

hostnamectl set-hostname pwdb2

hostnamectl set-hostname pwdb3

2、安装依赖包

检查 bison、flex、patch、bzip2 依赖是否已安装，执行命令：

# rpm -q bison flex patch bzip2

若未安装需要配置yum源，并进行安装执行命令：

# yum install -y bison flex patch bzip2

3、检查rdtscp 指令集

# cat /proc/cpuinfo | grep rdtscp

仅虚拟机需要确认是否支持rdtscp指令集。返回如下信息即可。否则请参考对应 CPU 型号官网资料，安装 rdtscp 指令集。

flags : fpu vme de pse tsc msr pae mce cx8 apic sep mtrr pge mca cmov pat pse36 clflush

mmx fxsr sse sse2 ss ht syscall nx rdtscp lm constant_tsc arch_perfmon nopl xtopology

tsc_reliable nonstop_tsc eagerfpu pni pclmulqdq ssse3 cx16 sse4_1 sse4_2 x2apic popcnt

tsc_deadline_timer aes hypervisor lahf_lm ssbd ibrs ibpb stibp tsc_adjust arat spec_ctrl

intel_stibp flush_l1d arch_capabilities

4、关闭防火墙

systemctl status firewalld.service

sudo systemctl stop firewalld.service

sudo systemctl disable firewalld.service

5、关闭SELINUX

(1) 查看 SELINUX 状态，确认是否处于关闭状态。

$ sestatus

如果系统提示以下信息，说明 selinux 已被禁用：

SELinux status: disabled

(2) 如 SELINUX 处于可用状态，打开配置文件，将 SELINUX 参数设置为 disabled。

$ sudo vim /etc/selinux/config

进入编辑模式，在打开文件如下位置，设置 SELINUX=disabled：

(3) 重启服务器生效

6、同步系统时间

PanWeiDB 分布式数据库系统，需要各节点间时间同步，来保证数据库一致性。一般采用 NTP 服务方式来保证各节点间的时间同步。

首先检查服务器是否安装 NTP 服务以及是否正常运行：

 systemctl status ntpd.service

若 NTP 服务未处于正常运行状态，执行rpm -qa|grep ntp: 如果没有 ntp 显示，则应删除原有 ntpdate 后重新安装 ntp：

yum -y remove ntpdate-xxxxx.x86_64

yum -y install ntp

(1)、pwdb1节点（169.18.18.91） 作为ntp服务器服务节点，其它节点与他做时间同步

执行vi /etc/ntp.conf

添加内容：

restrict 169.18.18.91 nomodify notrap nopeer noquery

restrict  169.18.18.255 mask 255.255.255.0 nomodify notrap

server 127.127.1.0

Fudge 127.127.1.0 stratum 10

注释：

#server 0.centos.pool.ntp.org iburst

#server 1.centos.pool.ntp.org iburst

#server 2.centos.pool.ntp.org iburst

#server 3.centos.pool.ntp.org iburst

(2)、pwdb2节点（169.18.18.92）执行vi /etc/ntp.conf

添加内容：

restrict 169.18.18.92 nomodify notrap nopeer noquery

server 169.18.18.91

Fudge 169.18.18.91 stratum 10

注释：

#server 0.centos.pool.ntp.org iburst

#server 1.centos.pool.ntp.org iburst

#server 2.centos.pool.ntp.org iburst

#server 3.centos.pool.ntp.org iburst

(3)、pwdb3节点（169.18.18.93）执行vi /etc/ntp.conf

添加内容：

restrict 169.18.18.93 nomodify notrap nopeer noquery

server 169.18.18.91

Fudge 169.18.18.91 stratum 10

注释：

#server 0.centos.pool.ntp.org iburst

#server 1.centos.pool.ntp.org iburst

#server 2.centos.pool.ntp.org iburst

#server 3.centos.pool.ntp.org iburst

(4)、重启ntp服务，并配置随机启动，所有节点都执行：

systemctl stop ntpd

systemctl start ntpd

systemctl status ntpd

systemctl enable ntpd

(5)、查看NTP服务连通性

[root@pwdb1 ~]# ntpstat

synchronised to local net (127.127.1.0) at stratum 6

time correct to within 198 ms

polling server every 64 s

[root@pwdb2 ~]# ntpstat

synchronised to NTP server (169.18.18.91) at stratum 7

time correct to within 1393 ms

polling server every 64 s

[root@pwdb3 ~]# ntpstat

synchronised to NTP server (169.18.18.91) at stratum 7

time correct to within 1393 ms

polling server every 64 s

7、配置内核参数

编辑系统内核 sysctl.conf 配置文件，配置参数如下（可根据时间配置调整）：

#vi /etc/sysctl.conf

kernel.sem = 40960 2048000 40960 20480

#sysctl -p

8、创建用户和配置sudoer

groupadd dbgrp

useradd -m -d /home/omm omm -g dbgrp

passwd omm

配置sudoer

visudo

omm ALL=(ALL) NOPASSWD:ALL

9、创建目录、解压软件

确保上级目录的所有者（owner）为 omm 用户，且具有读写权限。

mkdir -p /database/panweidb

chown -R omm:dbgrp /database/panweidb

安装包及解压文件均在该安装目录下即可。

数据库安装目录为/home/omm/omm_package，则具体操作如下：

$ su - omm

mkdir -p /home/omm/omm_package

cd /home/omm/

上传安装软件包并解压

[omm@pwdb1 omm_package]$ ls

PanWeiDB_V2.0_dist_S3.1.0_B02_x86_64.tar.gz

tar -xvf PanWeiDB_V2.0_dist_S3.1.0_B02_x86_64.tar.gz

tar -vxf PanWeiDB_V2.0_dist_S3.1.0_B02_x86_64_om.tar.gz

10、配置 yml文件

根据部署规划编译yml配置文件：

cat panwei.yml

ha_server:

  - ha_server1:

      host: 169.18.18.91

      port: 20001

dcs:

  - host: 169.18.18.91

    port: 2379

  - host: 169.18.18.92

    port: 2379

  - host: 169.18.18.93

    port: 2379

gtm:

  - gtm1:

      host: 169.18.18.93

      agent_host: 169.18.18.93

      role: primary

      port: 6666

      agent_port: 8011

      work_dir: /database/panweidb/gtm/gtm1

  - gtm2:

      host: 169.18.18.92

      agent_host: 169.18.18.92

      role: standby

      port: 6666

      agent_port: 8012

      work_dir:  /database/panweidb/gtm/gtm2

coordinator:

  - cn1:

      host: 169.18.18.91

      agent_host: 169.18.18.91

      role: primary

      port: 5432

      agent_port: 8021

      work_dir: /database/panweidb/coord/cn1

  - cn2:

      host: 169.18.18.92

      agent_host: 169.18.18.92

      role: primary

      port: 5432

      agent_port: 8022

      work_dir: /database/panweidb/coord/cn2

datanode:

  - dn1:

      - dn1_1:

          host: 169.18.18.91

          agent_host: 169.18.18.91

          role: primary

          port: 20010

          agent_port: 8031

          work_dir: /database/panweidb/dn1/dn1_1

      - dn1_2:

          host: 169.18.18.92

          agent_host: 169.18.18.92

          role: standby

          port: 20010

          agent_port: 8032

          work_dir: /database/panweidb/dn1/dn1_2

      - dn1_3:

          host: 169.18.18.93

          agent_host: 169.18.18.93

          role: standby

          port: 20010

          agent_port: 8033

          work_dir: /database/panweidb/dn1/dn1_3

  - dn2:

      - dn2_1:

          host: 169.18.18.92

          agent_host: 169.18.18.92

          role: primary

          port: 20020

          agent_port: 8034

          work_dir: /database/panweidb/dn2/dn2_1

      - dn2_2:

          host: 169.18.18.93

          agent_host: 169.18.18.93

          role: standby

          port: 20020

          agent_port: 8035

          work_dir: /database/panweidb/dn2/dn2_2

      - dn2_3:

          host: 169.18.18.91

          agent_host: 169.18.18.91

          role: standby

          port: 20020

          agent_port: 8036

          work_dir: /database/panweidb/dn2/dn2_3

  - dn3:

      - dn3_1:

          host: 169.18.18.93

          agent_host: 169.18.18.93

          role: primary

          port: 20030

          agent_port: 8037

          work_dir: /database/panweidb/dn3/dn3_1

      - dn3_2:

          host: 169.18.18.91

          agent_host: 169.18.18.91

          role: standby

          port: 20030

          agent_port: 8038

          work_dir: /database/panweidb/dn3/dn3_2

      - dn3_3:

          host: 169.18.18.92

          agent_host: 169.18.18.92

          role: standby

          port: 20030

          agent_port: 8039

          work_dir: /database/panweidb/dn3/dn3_3

env:

  # cluster_type allowed values: multiple-nodes, single-inst, default is multiple-nodes

  cluster_type: multiple-nodes

  pkg_path: /home/omm/omm_package

  prefix: /home/omm/omm_db

  version: V2.0_dist_S3.1.0_B02

  user: omm

  port: 22

  third_ssh: false

# constant:

#   virtual_ip: 100.0.1.254/24

四、安装部署

完成两层安装包解压后会在安装目录下生成 script 子目录。执行 ha_preinstall 命令进行环境配置，包括建立用户互信、安装前环境检查和环境修复功能等。

1、互信配置

磐维分布式数据库需要在所有节点创建 omm 用户免密登录，可以直接使用ha_preinstall 脚本配置用户互信，减少手工操作。

cd /home/omm/omm_package/script

./ha_preinstall -s --add-user --add-trust --root-passwd='DiskTxxx#@83' --set-user-passwd='Pwxxx*123.' -h 169.18.18.91,169.18.18.92,169.18.18.93 -u omm -p 22

2、安装检查

安装数据库之前使用 ha_preinstall 脚本进行环境检查：

[omm@pwdb1 script]$ ./ha_preinstall -i A -h 169.18.18.91,169.18.18.92,169.18.18.93 -u omm -p 22

Checking items:

    A1. [ OS version status ]                                   : Normal

    A2. [ Kernel version status ]                               : Normal

    A3. [ Unicode status ]                                      : Normal

    A4. [ Time zone status ]                                    : Normal

    A5. [ Swap memory status ]                                  : Normal

    A6. [ Bash type ]                                           : Normal

    A7. [ System limits ]                                       : Normal

    A8. [ Disk configuration status ]                           : Normal

    A9. [ Pre-read block size status ]                          : Normal

    A10.[ IO scheduler status ]                                 : Normal

    A11.[ Network card configuration status ]                   : Normal

    A12.[ Time consistency status ]                             : Normal

    A13.[ Firewall/Ufw service status ]                         : Normal

    A14.[ THP service status ]                                  : Normal

    A15.[ SELinux status ]                                      : Normal

    A16.[ Dependency version ]                                  : Normal

    A17.[ Sudo privilege ]                                      : Normal

    A18.[ Command permission ]                                  : Normal

Total numbers:18. Abnormal numbers:0. Warning numbers:0.

3、配置修复

若安装检查有报错如：Total numbers:18. Abnormal numbers:2. Warning numbers:1.需要执行以下命令进行环境配置修复：

./ha_preinstall -i B -h 169.18.18.91,169.18.18.92,169.18.18.93 -u omm -p 22

4、集群安装

./ha_ctl install  -c panwei -p /home/omm/omm_package/

返回以下信息，说明集群安装部署成功

{

    "ret":0,

    "msg":"Success"

}

五、集群管理

1、检查集群状态

[omm@pwdb1 script]$ ha_ctl monitor all -l http://169.18.18.91:2379  -H

+----+------------+--------------+-------+---------+--------+

| No |    name    |     host     |  port |  state  | leader |

+----+------------+--------------+-------+---------+--------+

| 0  | ha_server1 | 169.18.18.91 | 20001 | running |  True  |

+----+------------+--------------+-------+---------+--------+

+----+------+--------------+------+-----------------------------+---------+---------+

| No | name |     host     | port |           work_dir          |  state  |   role  |

+----+------+--------------+------+-----------------------------+---------+---------+

| 0  | gtm1 | 169.18.18.93 | 6666 | /database/panweidb/gtm/gtm1 | running | primary |

| 1  | gtm2 | 169.18.18.92 | 6666 | /database/panweidb/gtm/gtm2 | running | standby |

+----+------+--------------+------+-----------------------------+---------+---------+

+----+------+--------------+------+------------------------------+---------+---------+

| No | name |     host     | port |           work_dir           |  state  |   role  |

+----+------+--------------+------+------------------------------+---------+---------+

| 0  | cn1  | 169.18.18.91 | 5432 | /database/panweidb/coord/cn1 | running | primary |

| 1  | cn2  | 169.18.18.92 | 5432 | /database/panweidb/coord/cn2 | running | primary |

+----+------+--------------+------+------------------------------+---------+---------+

+----+-------+-------+--------------+-------+------------------------------+---------+---------+

| No | group |  name |     host     |  port |           work_dir           |  state  |   role  |

+----+-------+-------+--------------+-------+------------------------------+---------+---------+

| 0  |  dn1  | dn1_1 | 169.18.18.91 | 20010 | /database/panweidb/dn1/dn1_1 | running | primary |

| 1  |  dn1  | dn1_2 | 169.18.18.92 | 20010 | /database/panweidb/dn1/dn1_2 | running | standby |

| 2  |  dn1  | dn1_3 | 169.18.18.93 | 20010 | /database/panweidb/dn1/dn1_3 | running | standby |

| 3  |  dn2  | dn2_1 | 169.18.18.92 | 20020 | /database/panweidb/dn2/dn2_1 | running | primary |

| 4  |  dn2  | dn2_2 | 169.18.18.93 | 20020 | /database/panweidb/dn2/dn2_2 | running | standby |

| 5  |  dn2  | dn2_3 | 169.18.18.91 | 20020 | /database/panweidb/dn2/dn2_3 | running | standby |

| 6  |  dn3  | dn3_1 | 169.18.18.93 | 20030 | /database/panweidb/dn3/dn3_1 | running | primary |

| 7  |  dn3  | dn3_2 | 169.18.18.91 | 20030 | /database/panweidb/dn3/dn3_2 | running | standby |

| 8  |  dn3  | dn3_3 | 169.18.18.92 | 20030 | /database/panweidb/dn3/dn3_3 | running | standby |

+----+-------+-------+--------------+-------+------------------------------+---------+---------+

+----+--------------------------+--------+---------+----------+

| No |           url            |  name  |  state  | isLeader |

+----+--------------------------+--------+---------+----------+

| 0  | http://169.18.18.93:2379 | node_2 | healthy |   True   |

| 1  | http://169.18.18.91:2379 | node_0 | healthy |  False   |

| 2  | http://169.18.18.92:2379 | node_1 | healthy |  False   |

+----+--------------------------+--------+---------+----------+

2、关闭集群

[omm@pwdb1 script]$ ha_ctl stop all -l http://169.18.18.91:2379

{

    "ret":0,

    "msg":"Success"

}

3、启动安装

[omm@pwdb1 script]$ ha_ctl start all -l http://169.18.18.91:2379

{

    "ret":0,

    "msg":"Success"

}

4、卸载集群

(1)、集群卸载语法格式：

ha_ctl uninstall <-f> <-c cluster> -l dcslist

参数说明：

-f 参数：表示清理安装目录，为可选字段。缺省保留目录文件夹。

ha_ctl uninstall -f -l http://169.18.18.91:2379

(2)、卸载完成后删除 DCS 工具：

在集群卸载后环境变量自动清除，执行 ha_ctl 命令需要进入 script 目录。

/home/omm/omm_package/script/ha_ctl destroy dcs -l http://169.18.18.91:2379

六、连接测试

1、通过CN连接数据库

登录CN节点通过本地连接登录数据库、创建testdb及t1 测试表：

[omm@pwdb1 script]$ gsql -d postgres -p5432

gsql ((PanWeiDB_V2.0(openGauss)-distributed version-3.1.0_B02 build 352525d7) compiled at 2024-12-18 17:59:11 commit 0 last mr 2914 )

Non-SSL connection (SSL connection is recommended when requiring high-security)

Type "help" for help.

postgres=# \c testdb

Non-SSL connection (SSL connection is recommended when requiring high-security)

You are now connected to database "testdb" as user "omm".

testdb=# create table t1(col1 int,col2 int);

CREATE TABLE

testdb=# insert into t1 values(1,2);

INSERT 0 1

testdb=# select * from t1;

 col1 | col2

------+------

    1 |    2

(1 row)

通过CN节点远程连接数据库

2、通过DN连接数据库

登录DN节点通过本地连接登录testdb数据库，数据为只读状态：

[omm@pwdb1 ~]$ gsql -d testdb -p20010 -r

gsql ((PanWeiDB_V2.0(openGauss)-distributed version-3.1.0_B02 build 352525d7) compiled at 2024-12-18 17:59:11 commit 0 last mr 2914 )

Non-SSL connection (SSL connection is recommended when requiring high-security)

Type "help" for help.

testdb=# \dt

                        List of relations

 Schema | Name | Type  | Owner |             Storage

--------+------+-------+-------+----------------------------------

 public | t1   | table | omm   | {orientation=row,compression=no}

(1 row)

testdb=# insert into t1 values(1,2);

ERROR:  dn1: cannot execute INSERT in a read-only transaction

testdb=# select * from t1;

 col1 | col2

------+------

    1 |    2

(1 row)

七、安装参考

安装过程参考《磐维数据库_V2.0_dist-S3.1.0_B02_安装部署手册》，参数详解及详细安装过程请参考部署手册。
