Redis Operator + Cilium IP Pool：轻松实现Redis集群外部访问

背景

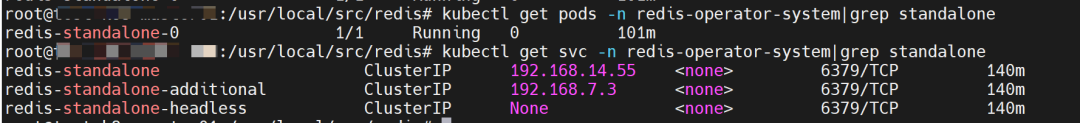

接上篇，我们已经用OT-CONTAINER-KIT/redis-operator部署了一个单节点的Redis，operator默认为这个实例创建了如图所示的三个svc，但是它们的ServiceType均是ClusterIP， 只能在集群内部访问，不能在集群外部访问。

今天我们利用Cilium的CiliumLoadBalancerIPPool来给Redis服务分配外部IP。

Cilium CiliumLoadBalancerIPPool是什么

CiliumLoadBalancerIPPool 是 Cilium CNI 提供的一种自定义资源（CRD)， 可以用来管理一段IP地址池，并将这些IP分配K8s中的LoadBalancer类型Service。

核心功能：

• 自动分配外部IP: 从预定义的IP池中为Servcie分配IP，无需手动指定。
• 精细控制：通过标签选择器限制哪些Service可以使用该IP池。
• 支持BGP公告：可与企业级网络设备（路由器）集成，实现IP路由自动化。

为Redis服务配置EXTERNAL-IP

1. 创建Cilium IP Pool

apiVersion: "cilium.io/v2alpha1"# 使用的 Cilium API 版本
kind:CiliumLoadBalancerIPPool    # 资源类型：负载均衡 IP 池
metadata:
name:"lb-pool"                # IP 池名称（集群内唯一标识）
spec:
blocks:
    -cidr:"10.xx.xx.xx/xx"     # 可用 IP 范围（需替换为实际 CIDR）
serviceSelector:               # 服务选择器（限制哪些 Service 能使用此池）
    matchLabels:
      role:lb-service           # 仅匹配带有 `role: lb-service` 标签的 Service

2. 修改Redis Servcie

由于 Operator 默认创建的是 ClusterIP
，我们首先需要将首先将Service Type改为LoadBalancer，同时为SVC添加匹配CiliumLoadBalancerIPPool的标签。

方法一：直接修改现有的Service

kubectl patch svc <your-service-name> -p '{"spec": {"type": "LoadBalancer"}}'
kubectl patch svc <your-service-name> -p '{"metadata":{"labels":{"role":"lb-service"}}}'

方法二：创建新的LoadBalancer Service（推荐）

Operator 默认创建的 ClusterIP Service 会被持续管理，如果直接修改 Type 或 Label，Operator 可能会覆盖。推荐创建新的 LoadBalancer Service，并通过标签匹配 CiliumLoadBalancerIPPool。

apiVersion: v1
kind:Service
metadata:
name:redis-lb# Service名称
namespace:redis-operator-system
labels:
    app:redis-standalone
    role:lb-service        # 匹配现有 lb-pool
spec:
selector:
    app:redis-standalone
    redis_setup_type:standalone
    role:standalone   # 指向 Redis Pod 的真实标签
ports:
    -protocol:TCP
      port:6379
      targetPort:6379
type:LoadBalancer

创建新的Service

kubectl apply -f redis-lb-service.yaml

3. 验证IP分配

检查Service是否获得Extenal-IP；

kubectl get svc <your-service-name> -w

稍等片刻，输出应类似：

NAME                                 TYPE           CLUSTER-IP       EXTERNAL-IP    PORT(S)          AGE
redis-lb                             LoadBalancer   192.168.4.218    10.xxx.xxx.xxx    6379:30087/TCP   3h18m

网络连通性测试：

# 从集群外部测试端口连通性
nc -zv 10.xxx.xxx.xxx 6379

使用redis-cli测试地址是否能正常访问：

redis-cli -h 10.xxx.xxx.xx -p 6379

4.  其他

如果使用BGP，需要确保正确配置了BGP对等体，适用于企业级网络架构。

常见问题排查

Service未分配到IP(或External-IP为pending状态)*

可能原因：

• Service 的 Label 未正确匹配 serviceSelector
  。
• IP 池 CIDR 已耗尽。
• Cilium 未正确运行或配置。 检查步骤：

# 确认 Label 已添加
kubectl get svc <your-service-name> --show-labels

# 检查 Cilium 日志
kubectl -n kube-system logs -l k8s-app=cilium | grep -i lb

# 查看 IP 池状态
kubectl get ciliumloadbalancerippool lb-pool -o yaml

官方文档

1. https://docs.cilium.io/en/stable/network/lb-ipam/
2. https://ot-container-kit.github.io/redis-operator/
