分析执行计划是解决ORACLE慢SQL的重要手段。获取到ORACLE的执行计划后，经验丰富的DBA根据连接方式、访问路径等可能一眼就能看出性能问题在哪里；但新手DBA可能不清楚执行计划该从哪里看，也不清楚执行计划的顺序是什么。所以这篇文章想尽可能的说清楚怎么看ORACLE执行计划顺序。
Table of Contents
1.执行计划样例

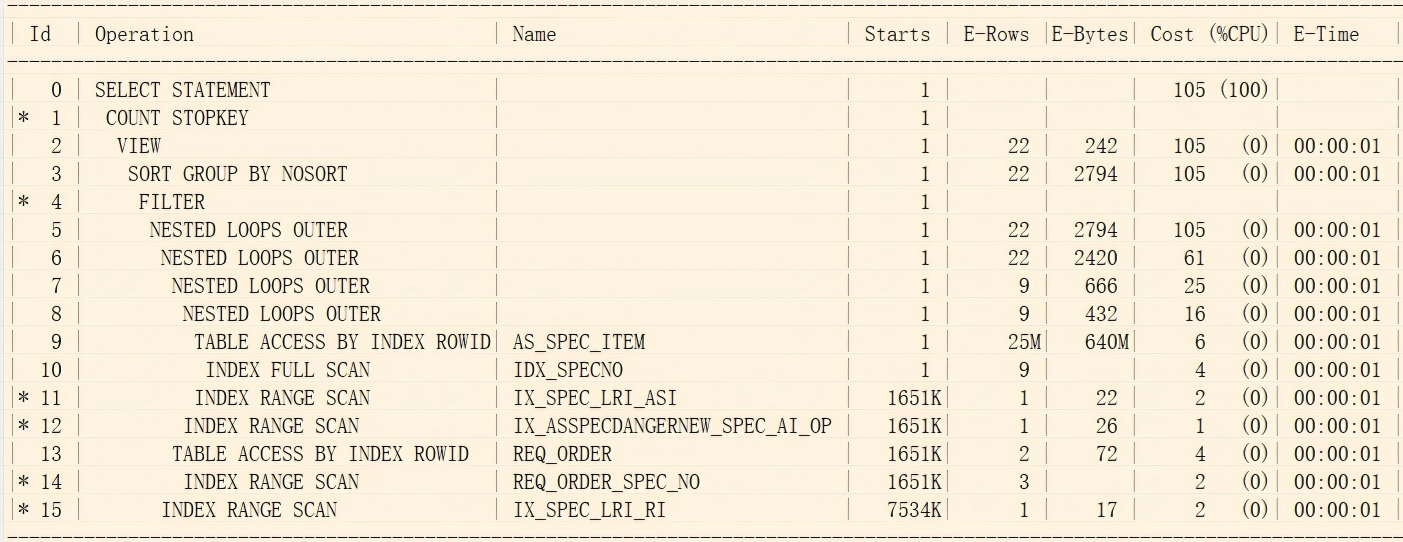

这里有一个执行计划样例，下文所有的讲解都是基于如下执行计划进行的。可以先看一下，先尝试自己进行排序。首先说明的是Id列数字并不是执行计划的顺序号。
2.基础知识了解
2.1.父子兄弟节点
Oracle的执行计划是树形结构，执行顺序类似于二叉树。理解执行计划中的父节点、子节点、兄节点、弟节点是至关重要的。
2.1.1.父子节点

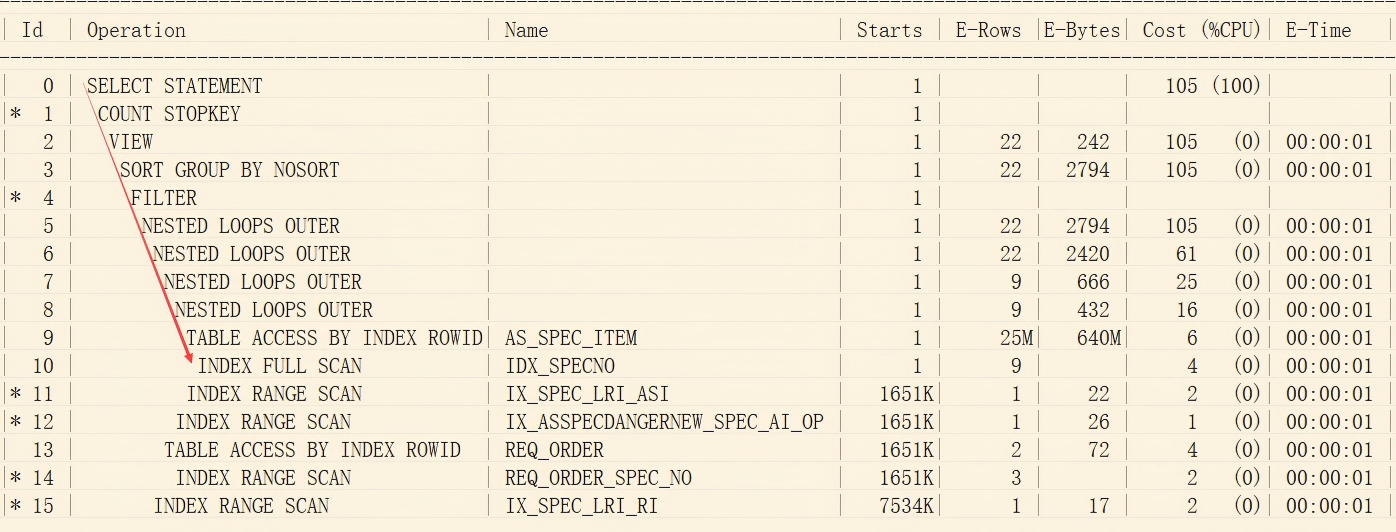

可以根据执行计划缩进来判断父子节点。如上图所示，可以看到一条红色箭头，下面用Id号来代替Operation步骤。
1 比 0 缩进一格，且 0 在上方；则 1 是 0 的子节点，0 是 1 的父节点。
2 比 1 缩进一格，且 1 在上方；则 2 是 1 的子节点，1 是 2 的父节点。
以此类推…
10 比 9 缩进一格，且 9 在上方；则 10 是 9 的子节点，9 是 10 的父节点。
10 比 11 缩进一格，且 11 在下方，10 在上方，则 10 与 11 无父子关系。
也可以说 10 与 11 无任何关系，唯一的关系就是在同一个树形结构上。
2.1.2.兄弟节点
同样，可以根据执行计划的缩进来判断兄弟节点。如上图所示，可以看到4条红色箭头，下面用Id号来代替Operation步骤。
9 与 11 缩进相同，9在上，11在下；则9是兄节点，11是弟节点。
8 与 12 缩进相同，8在上，12在下；则8是兄节点，12是弟节点。
7 与 13 缩进相同，7在上，13在下；则7是兄节点，13是弟节点。
6 与 15 缩进相同，6在上，15在下；则6是兄节点，15是弟节点。
新手可能会有疑问：为什么上文中的 14 与 8、12缩进相同，但却不是兄弟节点呢？
这是因为13在14上方，14比13缩进一格，所以14是13的子节点，与8、12没有兄弟关系。
2.2.深度
这里的深度就是上文提到的缩进，代表着执行计划某一个步骤的深度。
例如上文描述的 Id 为5的步骤，相比与 Id 为0的步骤有5个缩进，其深度就是5；这也代表着此步骤有5层父步骤(Id为4、3、2、1、0)。
可以通过下面的SQL查看执行计划步骤的深度值。其中id是执行计划中的Id号，parent_id是其父节点的Id号，depth就是深度值。
select
sp.id
sp.parent_id,
sp.depth,
sp.operation|| '' || sp.options as operation,
sp.object_name
from v$sql_plan sp
where sp.sql_id = 'xxxx'
2.3.position
position代表拥有相同父节点的兄弟节点执行顺序。
在树形结构中，树中每个级别最左的叶节点最先执行。结合起来理解是在树形结构中左为兄、右为弟，在执行计划列表中上为兄、下为弟。
可以用下面的SQL查询执行计划的position。
select
sp.id
sp.parent_id,
sp.depth,
sp.postion,
sp.operation|| '' || sp.options as operation,
sp.object_name
from v$sql_plan sp
where sp.sql_id = 'xxxx'
SQL输出结果如下图。可以发现Id为9和Id为11的步骤拥有相同的父节点8，且深度相同；其中Id为9的position值是1，Id为11的position值是2，这表示Id为9的步骤先于Id为11的步骤执行。
这体现在树形结构中，Id为9的步骤是左节点，Id为11的步骤是右节点；体现在执行计划列表中则是Id为9的步骤在上，Id为11的步骤在下（这一点大家在前文中的执行计划列表截图中可以看得出）。
3.树形结构转换
前文讲了很多次树形结构，但新手可能对此并不了解，脑海中无法形成概念。我自己早些时候也是查了很多资料去理解数据结构中的树，所以在这里和大家分享将执行计划转换成树形结构去加深理解。
执行计划转换成树形结构过程拆解。
（1）拆解步骤1
前文已知执行计划每个步骤的深度，其中最深的是Id=10的步骤（这也是执行计划的入口）。
前文已知 10 的父节点是9，9的弟节点是11，左为兄、右为弟。
前文已知9与11的父节点是8。

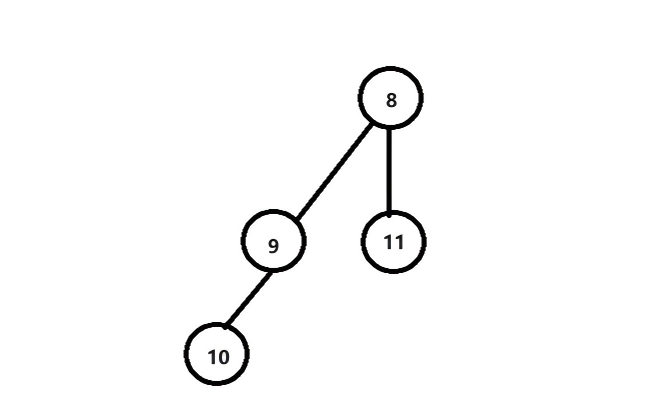

所以，此时树形图如下：
（2）拆解步骤2
8与12是兄弟节点，8为兄、12为弟，左为兄、右为弟。
8与12的父节点是7。

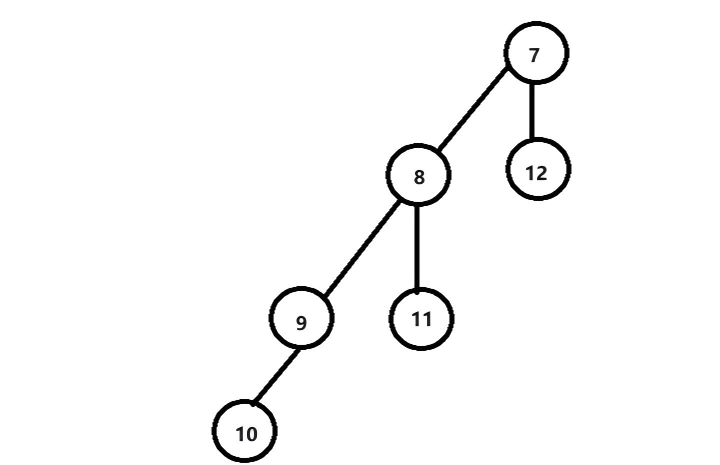

所以，此时树形图如下：
（3）拆解步骤3
7与13是兄弟节点，7为兄、13为弟，左为兄、右为弟。
7与13的父节点是6。
所以，此时树形图如下所示：
（4）拆解步骤4
6与15是兄弟节点，6为兄、15为弟，左为兄、右为弟。
6与15的父节点是5。
13是14的父节点。

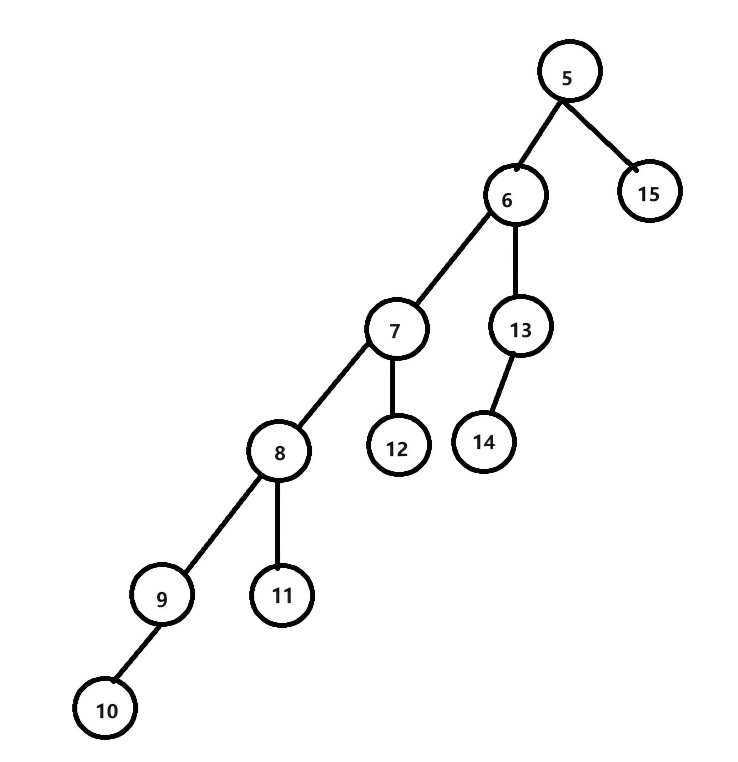

所以，此时树形图如下所示：
（5）拆解步骤5
Id为0、1、2、3、4依次为后一位的父节点，0是根节点。

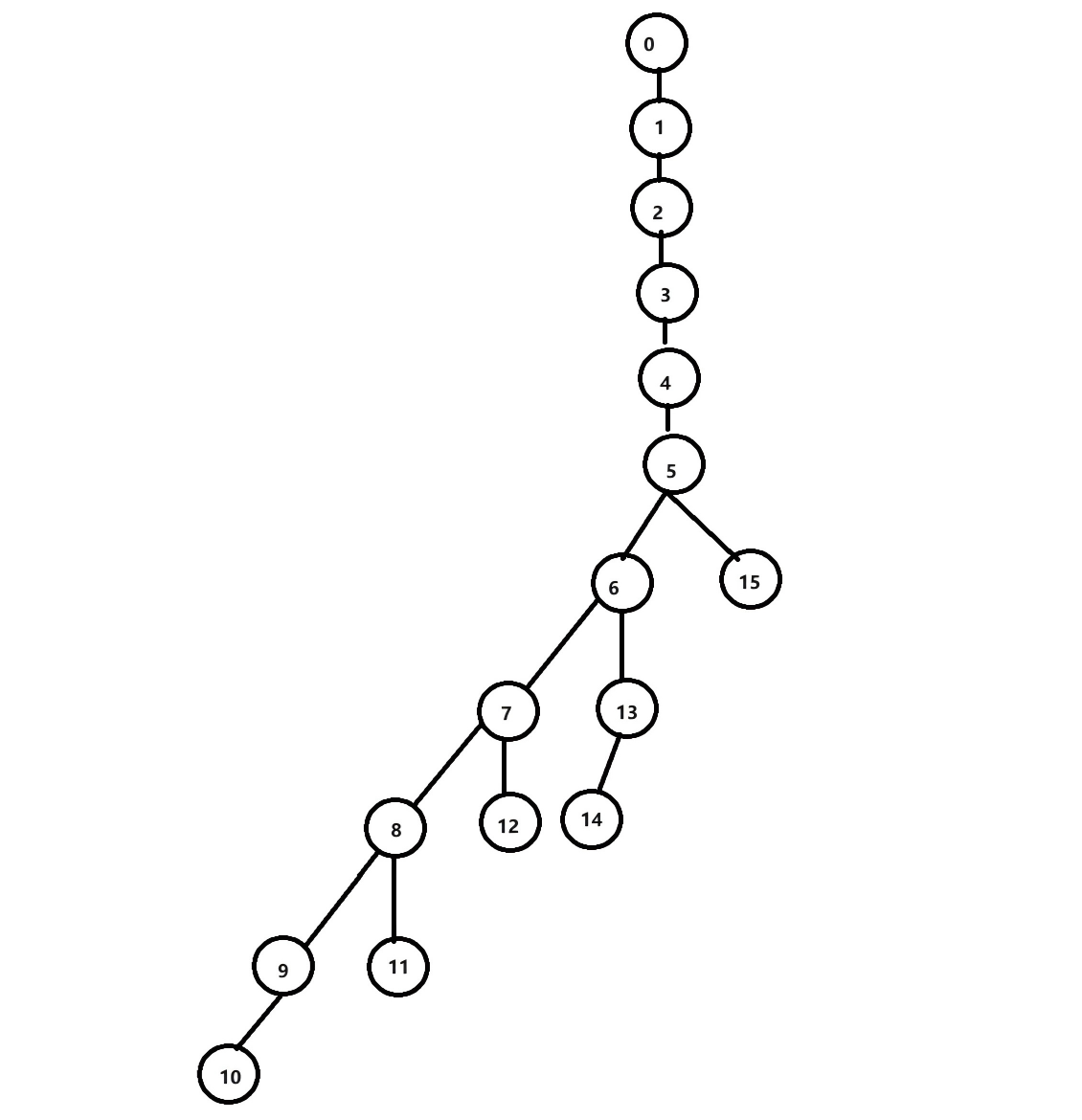

所以最终的树形结构如下所示：
（6）树形结构总结
到第（5）步，这个执行计划的完整树形结构已经呈现出来了。这里再总结下根据树形结构如何查看执行顺序，也就是数据结构中的树形顺序。

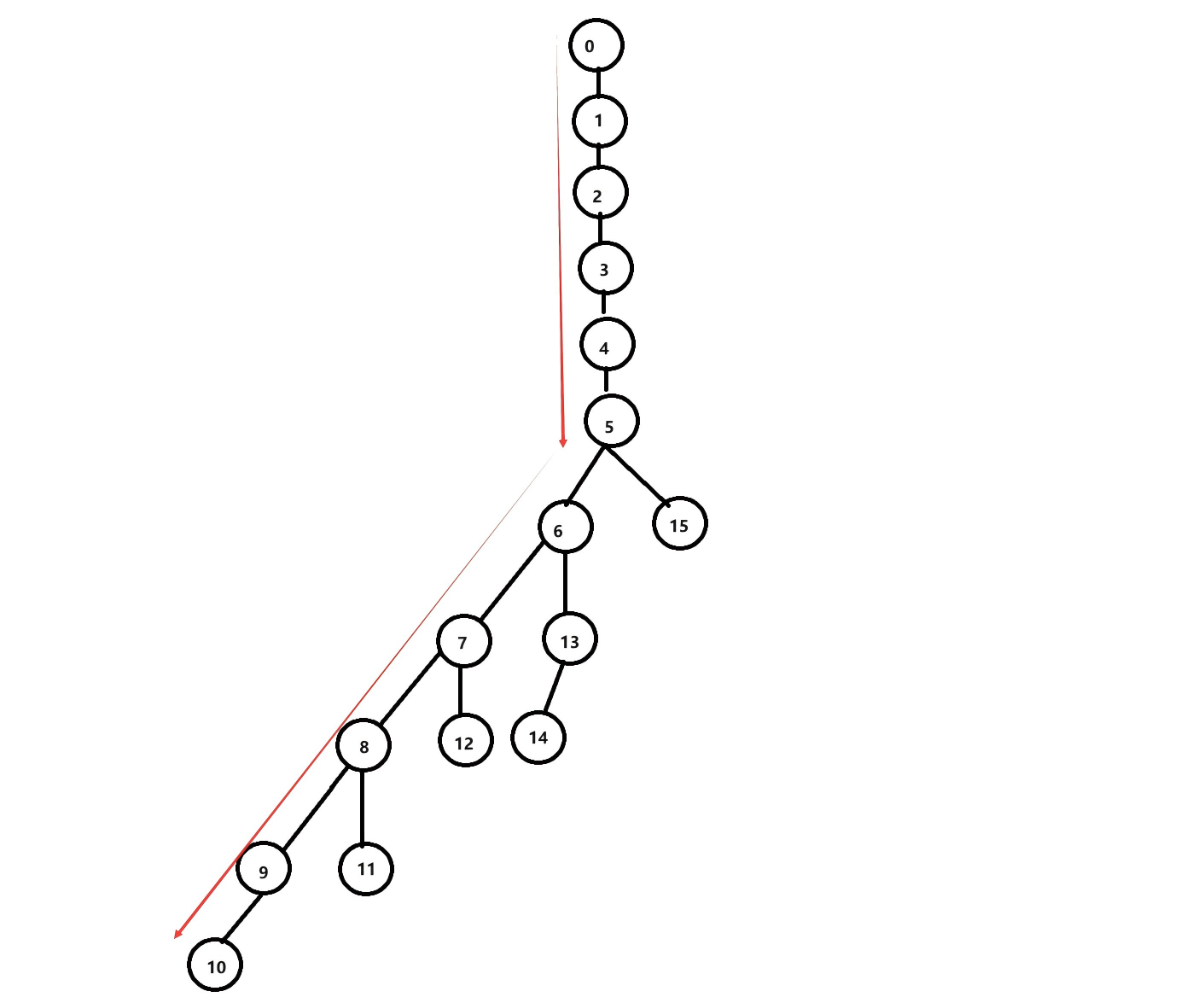

① 从顶部开始
② 在树形结构中向左下移动，直至达到左节点（再也没有子节点的左节点）；首先执行此节点。
③ 查看此节点（首先执行的节点）有无同级节点，也就是弟节点；有则执行弟节点。
9有其同级弟节点11，所以执行11。
④ 执行完这两个节点，再向上执行它们的父节点。
执行完11后，9与11的父节点是8，所以执行8。
此时执行顺序是 10->9->11->8
⑤ 完成这一组父子节点后，在树形结构中，向上退一级，查看上退后这一组的父子节点，先左子节点，再右子节点，最后父节点。
按照前文描述规律依次执行。
需要注意的是14优先于13执行，因为14是13的子节点。如果某节点有子节点，则先执行子节点；如果有两个同级子节点，则先执行左子节点。
此时的执行顺序是 10->9->11->8->12->7->14->13->6
⑥ 在树形结构中依照此逻辑不断上移，直至根节点。
最终的执行顺序是 10->9->11->8->12->7->14->13->6->15->5->4->3->2->1->0
4.实战技巧
在工作中进行SQL优化时，分析执行计划肯定不可能像前文一样查父节点、深度、position，然后再画个树形结构图。没有这么多时间，客户也没耐心等。前文的描述都只是为了加深理解。
在工作中应该怎么快速理清楚执行计划顺序呢？
分享一种我经常用的方法。

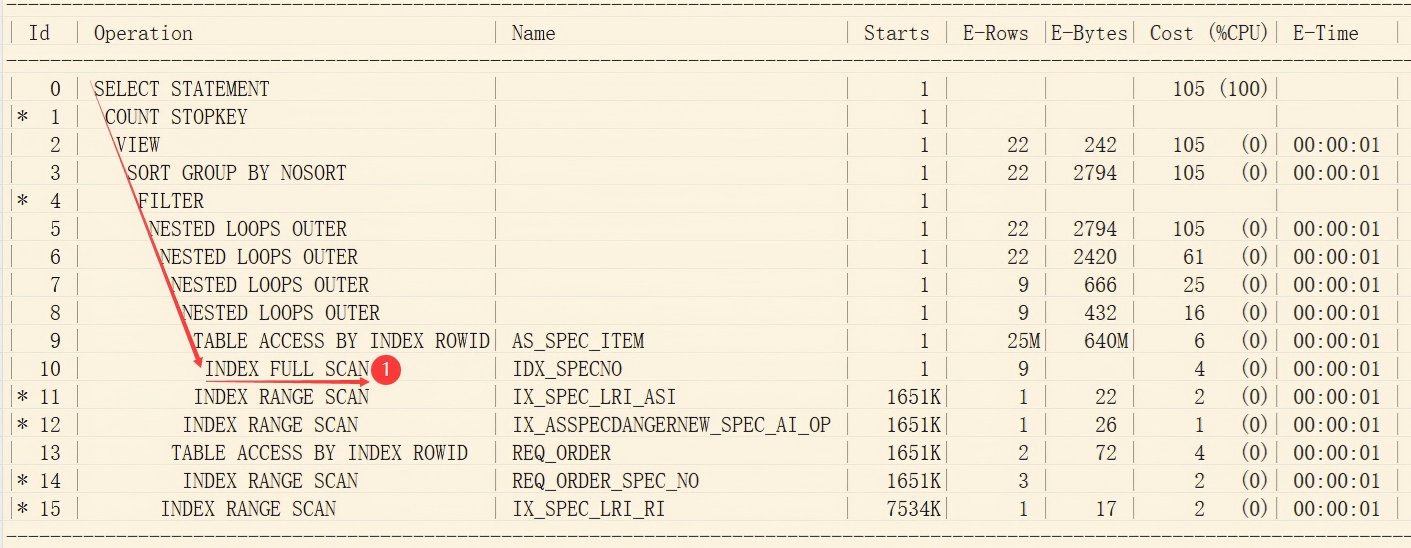

（1）利用截图工具的箭头找到执行计划入口
（2）看入口步骤有没有弟节点，再看弟节点有没有子节点
如果有弟节点，弟节点无子节点，那么第二步就是该弟节点。
如果有弟节点，弟节点有子节点，那么第二步就是从该弟节点开始用第Ⅰ步中箭头方式，找到它的没有子节点的节点。
像我们这个执行计划，入口没有弟节点。那么，就往上找它的父节点，即9，第二步执行9。

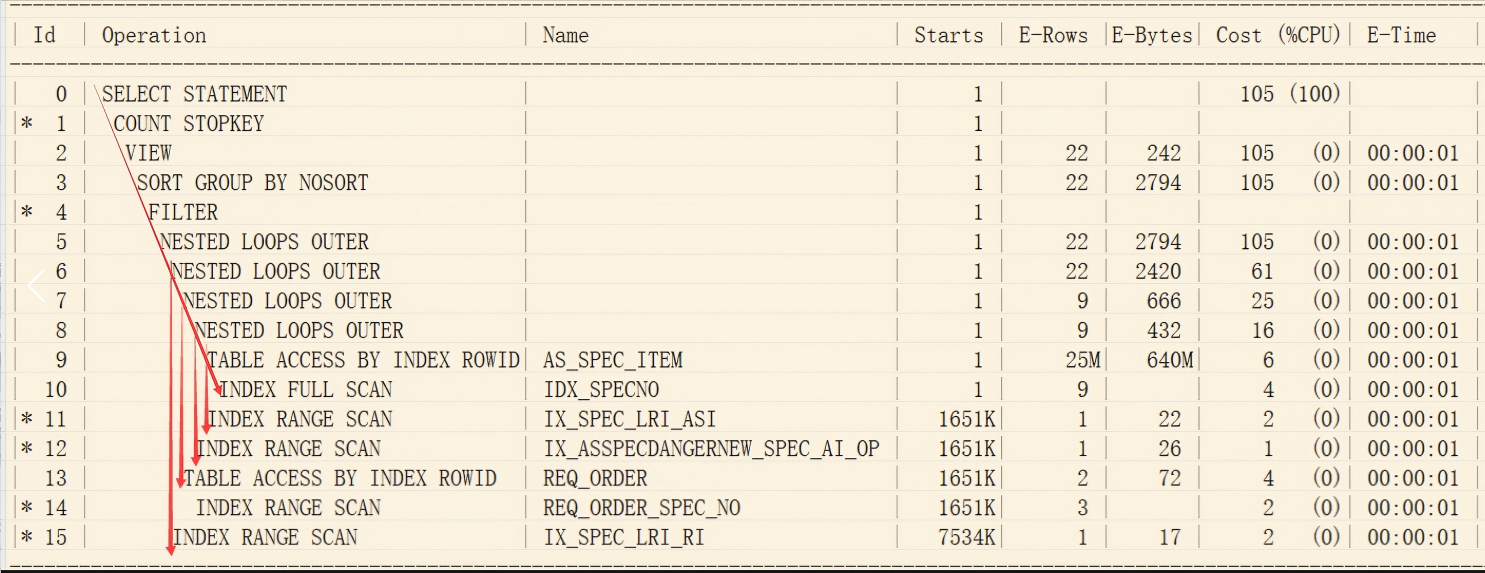

（3）拉长箭头找对应的兄弟节点
找到执行计划的入口后，没有弟节点，就往上走（上为父）。根据前文描述：先弟节点，弟节点执行完了，执行父节点。
且执行计划用肉眼直接去看兄弟节点，很容易看错的。所以可以借助截图工具中的箭头拉长，看两个步骤是否有相同的缩进。比对后相同缩进的步骤就是兄弟节点，上为兄，下为弟；兄先于弟执行。
对于这个例子而言，执行完9，通过箭头发现，11是它的弟节点，所以下一步执行11。
执行完11，执行9和11的父节点8，执行完8，通过箭头发现12是8的弟节点，所以下一步执行12。
以此类推，就可以得出执行顺序了。
10->9->11->8->12->7->14->13->6->15->5->4->3->2->1->0
这种方法适合刚开始接触执行计划的新手DBA使用，如果经常看执行计划，这种方法很快也可以抛弃了，因为肉眼就可以大致判断出执行计划顺序了。
