RAG优化不抓瞎!Milvus检索可视化,帮你快速定位嵌入、切块、索引哪有问题

ZILLIZ 2026-01-29
78
最近,在GitHub上发现一个宝藏项目Project_Golem 。
一直以来,RAG 是解决知识时效性、事实性问题的核心方案,但RAG 调试的黑盒却一直是个问题:我们只能看到相似度分数,却无从知晓文档在向量空间的实际分布,更搞不懂为什么是这些文档被召回、为什么核心文档会漏召 / 误召,调优全凭经验瞎猜。
那么,到底是embedding模型选错了?chunking大小不合理?还是检索过程的索引算法选的有问题?
Project_Golem 的出现,提供了一些新的解决思路 :通过 UMAP 降维 + Three.js 渲染,我们可以将高维向量空间映射为 3D 可视化界面,让不同语义分块的空间分布、 RAG 的检索轨迹变得清晰可见,从而高效找到问题所在。
但原版 Project_Golem仅适用于小规模演示,无法满足生产级需求。
因此,在本文中,我们将结合Project_Golem以及 Milvus 2.6.8 的改造升级,解决了原架构的技术瓶颈,并让这套可视化方案具备了实时性、可扩展性和工程化能力。

01

Project_Golem 是什么,有什么痛点?

想要理解 Project_Golem 的价值,我们要先搞懂 RAG 调试黑盒的本质问题:向量空间的高维性导致人类无法直观感知
我们将文本转化为 768/1536 维的向量后,这些向量会在高维空间中形成聚类 —— 语义相似的文本向量会聚集在一起,语义无关的则会远离。但高维空间无法被人类直接观察,开发者能获取的只有两个信息:一是查询向量与文档向量的余弦相似度分数,二是最终被召回的文档列表。
这就导致了三个典型的调优问题:
  1. 召回效果差时,无法判断是embedding 模型的问题(文本向量化时语义丢失),还是检索策略的问题(索引 / 参数设置不合理);
  2. 文档漏召时,不知道目标文档的向量在空间中处于什么位置,是否与查询向量属于同一聚类;
  3. 出现误召时,无法解释为什么无关文档的向量会与查询向量产生高相似度,是文本拆分问题还是向量分布问题。
我们看不到过程,也就没办法找到问题根源。而 Project_Golem 的核心,就是把这个看不见的高维向量空间,通过 UMAP 算法将 768/1536 维的高维向量降维至 3 维,再利用 Three.js 完成 3D 空间渲染,让所有文档向量以节点形式呈现在 3D 界面中,语义相似的节点会自然聚集形成簇;在线阶段,当用户发起查询时,先在高维空间计算余弦相似度完成检索,再根据返回的文档索引,在 3D 界面中 点亮对应的节点,检索结果的空间位置自然就能一目了然。
但原版的Project_Golem设计更偏向技术验证和演示,当文档量达到 10 万、100 万级时,其架构缺陷就会暴露,主要集中在静态数据、内存性能、工程能力三个方面。
静态数据:无法支持在线业务的增量更新
原版架构中,新增文档后需要重新生成完整的 npy 向量文件,并重跑全量 UMAP 降维,再更新 JSON 坐标文件。仅仅是10 万条文档的 UMAP 单核计算,就需要 5-10 分钟,若是百万级文档,耗时会呈指数级增长。
这就意味着,这套方案无法对接实时更新的业务数据,比如资讯、产品手册、用户对话等,只能用于静态文档的可视化演示。
内存与性能瓶颈:暴力搜索效率低
以 768 维 float32 向量为例,10 万条向量会占用 305MB 内存,100 万条直接达到 3GB,而原版架构采用NumPy 暴力搜索,时间复杂度为 O (n),单次查询在百万条数据下的延迟会超过 1 秒,远达不到在线服务的毫秒级响应要求。
工程能力需进一步优化
原版架构没有集成 HNSW、IVF 等主流的 ANN 近邻索引算法,也不支持标量过滤、多租户隔离、混合检索等生产环境必需的特性。
比如实际业务中,我们需要按照文档类别、发布时间、权限等级等标量条件过滤检索结果,而原版架构完全无法实现,只能做纯向量检索,与实际生产需求有些脱节。

02

Milvus+ Project_Golem,如何升级改造

原版 Project_Golem 的根本问题,在于数据流的断裂:新增文档→重生成 npy→重跑 UMAP→更新 JSON,整个链路串行且耗时,没有实现检索与可视化的解耦,也没有生产级的向量数据库做底层支撑。
而 Milvus 作为国内主流的云原生向量数据库,尤其是 2.6.8 版本引入的Streaming Node特性,恰好精准解决了原版架构的痛点,同时为可视化方案提供了工程化、规模化的底层能力。
针对实时性问题,Milvus 2.6.8 的 Streaming Node 无需依赖 Kafka/Pulsar 等外部消息队列,就能实现实时数据注入、增量索引更新—— 新增文档后,写入即可查询,检索索引会自动实时更新,彻底摆脱了全量重跑的困境。
同时,Milvus 实现了可视化层与检索层的完全解耦:检索层由 Milvus 负责高维向量的实时检索、索引优化,可视化层仅需根据 Milvus 返回的索引,在 3D 界面中完成节点点亮,两层互不干扰,各自迭代优化。

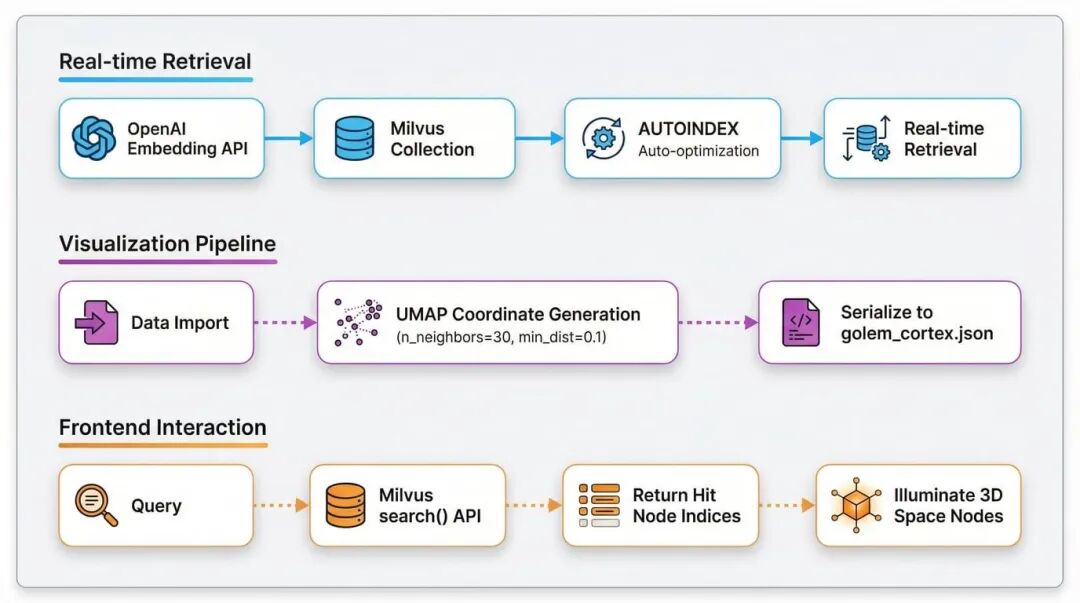

改造后,我们依然保留了原版的双路核心逻辑,同时将检索层全面替换为 Milvus,让整个方案具备生产级能力,两条路径的具体设计如下:
1.检索路径(毫秒级实时响应)
OpenAI embedding 生成查询向量 → 写入 Milvus Collection → Milvus AUTOINDEX 自动优化索引 → 实时余弦相似度检索并返回文档索引
2.可视化路径(当前实现,适配小规模演示)
数据导入时生成 UMAP 3D 坐标(n_neighbors=30, min_dist=0.1)→ 固化到 golem_cortex.json → 前端根据 Milvus 返回的索引点亮对应 3D 节点
而在规模化扩展方面,当前的混合架构已适配 1 万条以内的演示场景,若要支持百万级文档的动态更新,还能通过三个步骤实现增量可视化,让方案真正落地生产:
触发机制:监听 Milvus Collection 的插入事件,当累计新增文档超过 1000 条时,触发 UMAP 增量更新,避免频繁计算;
增量降维:使用 UMAP 的 transform () 方法,将新向量直接映射到已有 3D 空间,不去重跑全量 fit,大幅降低计算耗时;
前端同步:通过 WebSocket 向前端推送更新后的 JSON 坐标片段,前端动态添加新节点,无需刷新整个 3D 界面。
此外,Milvus 2.6.8 的混合检索能力(向量 + 全文 + 标量过滤)还为可视化方案预留了丰富的扩展空间 —— 后续可在 3D 界面中叠加关键词高亮、类别过滤、时间筛选等交互功能,让 RAG 调试的维度更丰富。

03

实战落地:Project_Golem+Milvus 的完整部署与交互演示

改造后的 Project_Golem 已开源至 GitHub,我们以Milvus 官方文档为数据集,一步步实现 RAG 检索的 3D 可视化,整个过程基于 Docker+Python,零基础也能快速上手。
完整项目仓库地址:https://github.com/yinmin2020/Project_Golem_Milvus
准备条件:
Docker >= 20.10 + Docker Compose >= 2.0
Python >= 3.11
OpenAI API Key

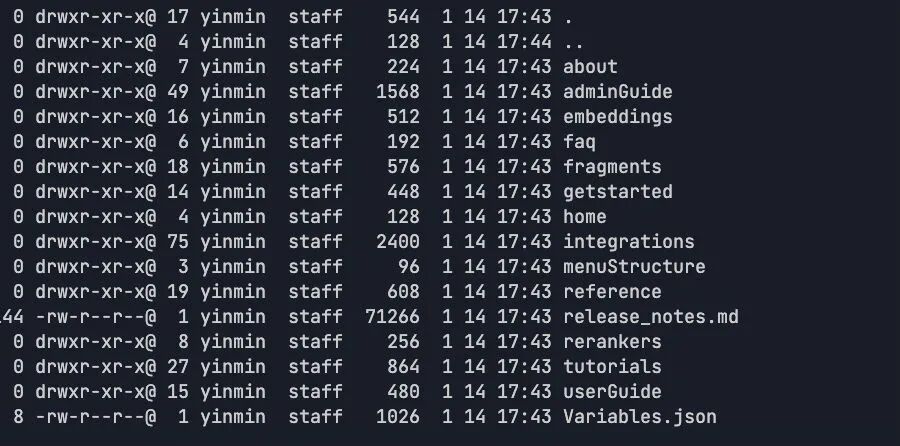

数据集(Milvus 官方文档 markdown 文件)
1.部署 milvus
    下载docker-compose.yml
    wget https://github.com/milvus-io/milvus/releases/download/v2.6.8/milvus-standalone-docker-compose.yml -O docker-compose.yml
    启动Milvus(检查端口映射:19530:19530)
    docker-compose up -d
    验证服务启动
    docker ps | grep milvus
    应该看到3个容器:milvus-standalone, milvus-etcd, milvus-minio
    2.核心实现
    2.1 适配 Milvus 部分(ingest.py)
    说明:支持最多 8 个类别,超出部分会循环使用颜色
      from pymilvus import MilvusClient
      from pymilvus.milvus_client.index import IndexParams
      from openai import OpenAI
      from langchain_text_splitters import RecursiveCharacterTextSplitter
      import umap
      from sklearn.neighbors import NearestNeighbors
      import json
      import numpy as np
      import os
      import glob
      --- CONFIG ---
      MILVUS_URI = "http://localhost:19530"
      COLLECTION_NAME = "golem_memories"
      JSON_OUTPUT_PATH = "./golem_cortex.json"
      数据文件夹(用户把 md 文件放在这里)
      DATA_DIR = "./data"
      OpenAI Embedding Config
      OPENAI_API_KEY = os.getenv("OPENAI_API_KEY")
      OPENAI_BASE_URL = "https://api.openai.com/v1"  #
      OPENAI_EMBEDDING_MODEL = "text-embedding-3-small"
      1536 dimensions
      EMBEDDING_DIM = 1536
      颜色映射(自动轮转分配颜色)
      COLORS = [
      [0.290.870.50],
      Green
      [0.220.740.97],
      Blue
      [0.600.200.80],
      Purple
      [0.940.940.20],
      Gold
      [0.980.550.00],
      Orange
      [0.900.300.40],
      Red
      [0.400.900.90],
      Cyan
      [0.950.500.90],
      Magenta
      ]
      def get_embeddings(texts):
      """Batch embedding using OpenAI API"""
      client = OpenAI(api_key=OPENAI_API_KEY, base_url=OPENAI_BASE_URL)
      embeddings = []
      batch_size = 100
      OpenAI allows multiple texts per request
      for i in range(0len(texts), batch_size):
      batch = texts[i:i + batch_size]
      response = client.embeddings.create(
      model=OPENAI_EMBEDDING_MODEL,
      input=batch
      )
      embeddings.extend([item.embedding for item in response.data])
      print(f"   ↳ Embedded {min(i + batch_size, len(texts))}/{len(texts)}...")
      return np.array(embeddings)
      def load_markdown_files(data_dir):
      """Load all markdown files from the data directory"""
      md_files = glob.glob(os.path.join(data_dir, "**/*.md"), recursive=True)
      if not md_files:
      print(f"   ❌ ERROR: No .md files found in '{data_dir}'")
      print(f"   👉 Create a '{data_dir}' folder and put your markdown files there.")
      print(f"   👉 Example: {data_dir}/doc1.md, {data_dir}/docs/doc2.md")
      return None
      docs = []
      print(f"\n📚 FOUND {len(md_files)} MARKDOWN FILES:")
      for i, file_path in enumerate(md_files):
      filename = os.path.basename(file_path)
      相对于 data_dir 的路径作为类别
      rel_path = os.path.relpath(file_path, data_dir)
      category = os.path.dirname(rel_path) if os.path.dirname(rel_path) else "default"
      with open(file_path, 'r', encoding='utf-8'as f:
      content = f.read()
      docs.append({
      "title": filename,
      "text": content,
      "cat": category,
      "path": file_path
      })
      print(f"   {i+1}. [{category}{filename}")
      return docs
      def ingest_dense():
      print(f"🧠 PROJECT GOLEM - NEURAL MEMORY BUILDER")
      print(f"=" * 50)
      if not OPENAI_API_KEY:
      print("   ❌ ERROR: OPENAI_API_KEY environment variable not set!")
      print("   👉 Run: export OPENAI_API_KEY='your-key-here'")
      return
      print(f"   ↳ Using OpenAI Embedding: {OPENAI_EMBEDDING_MODEL}")
      print(f"   ↳ Embedding Dimension: {EMBEDDING_DIM}")
      print(f"   ↳ Data Directory: {DATA_DIR}")
      1. Load local markdown files
      docs = load_markdown_files(DATA_DIR)
      if docs is None:
      return
      2. Split documents into chunks
      print(f"\n📦 PROCESSING DOCUMENTS...")
      splitter = RecursiveCharacterTextSplitter(chunk_size=800, chunk_overlap=50)
      chunks = []
      raw_texts = []
      colors = []
      chunk_titles = []
      categories = []
      for doc in docs:
      doc_chunks = splitter.create_documents([doc['text']])
      cat_index = hash(doc['cat']) % len(COLORS)
      for i, chunk in enumerate(doc_chunks):
      chunks.append({
      "text": chunk.page_content,
      "title": doc['title'],
      "cat": doc['cat']
      })
      raw_texts.append(chunk.page_content)
      colors.append(COLORS[cat_index])
      chunk_titles.append(f"{doc['title']} (chunk {i+1})")
      categories.append(doc['cat'])
      print(f"   ↳ Created {len(chunks)} text chunks from {len(docs)} documents")
      3. Generate embeddings
      print(f"\n🔮 GENERATING EMBEDDINGS...")
      vectors = get_embeddings(raw_texts)
      4. 3D Projection (UMAP)
      print("\n🎨 CALCULATING 3D MANIFOLD...")
      reducer = umap.UMAP(n_components=3, n_neighbors=30, min_dist=0.1, metric='cosine')
      embeddings_3d = reducer.fit_transform(vectors)
      5. Wiring (KNN)
      print("   ↳ Wiring Synapses (finding connections)...")
      nbrs = NearestNeighbors(n_neighbors=8, metric='cosine').fit(vectors)
      distances, indices = nbrs.kneighbors(vectors)
      6. Prepare output data
      cortex_data = []
      milvus_data = []
      for i in range(len(chunks)):
      cortex_data.append({
      "id": i,
      "title": chunk_titles[i],
      "cat": categories[i],
      "pos": embeddings_3d[i].tolist(),
      "col": colors[i],
      "nbs": indices[i][1:].tolist()
      })
      milvus_data.append({
      "id": i,
      "text": chunks[i]['text'],
      "title": chunk_titles[i],
      "category": categories[i],
      "vector": vectors[i].tolist()
      })
      with open(JSON_OUTPUT_PATH, 'w'as f:
      json.dump(cortex_data, f)
      7. Store vectors in Milvus
      print("\n💾 STORING IN MILVUS...")
      client = MilvusClient(uri=MILVUS_URI)
      Drop existing collection if it exists
      if client.has_collection(COLLECTION_NAME):
      print(f"   ↳ Dropping existing collection '{COLLECTION_NAME}'...")
      client.drop_collection(COLLECTION_NAME)
      Create new collection
      print(f"   ↳ Creating collection '{COLLECTION_NAME}' (dim={EMBEDDING_DIM})...")
      client.create_collection(
      collection_name=COLLECTION_NAME,
      dimension=EMBEDDING_DIM
      )
      Insert data
      print(f"   ↳ Inserting {len(milvus_data)} vectors...")
      client.insert(
      collection_name=COLLECTION_NAME,
      data=milvus_data
      )
      Create index for faster search
      print("   ↳ Creating index...")
      index_params = IndexParams()
      index_params.add_index(
      field_name="vector",
      index_type="AUTOINDEX",
      metric_type="COSINE"
      )
      client.create_index(
      collection_name=COLLECTION_NAME,
      index_params=index_params
      )

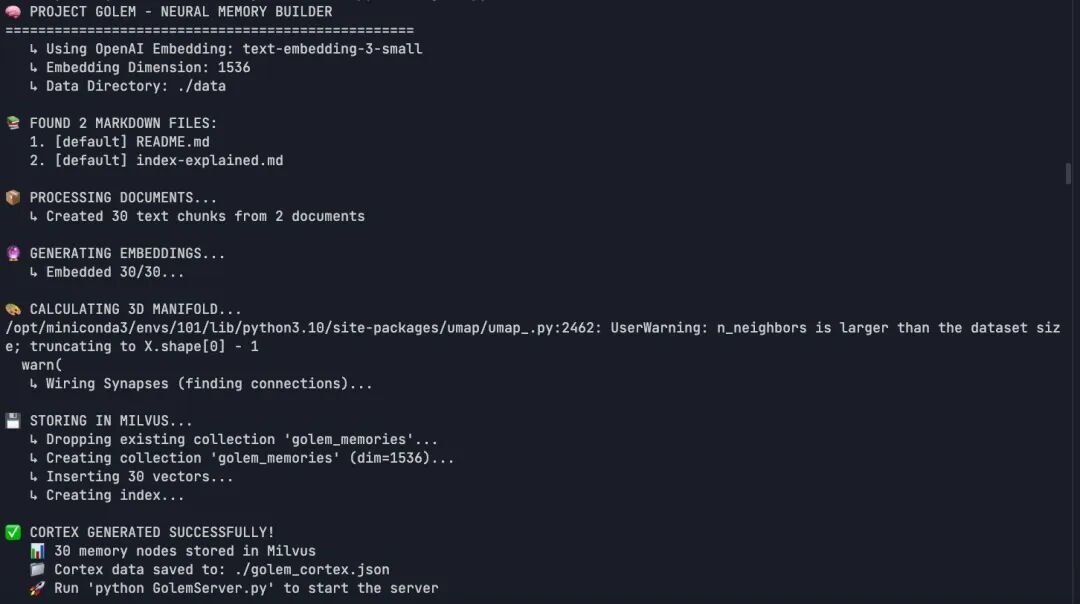

      print(f"\n✅ CORTEX GENERATED SUCCESSFULLY!")
      print(f"   📊 {len(chunks)} memory nodes stored in Milvus")
      print(f"   📁 Cortex data saved to: {JSON_OUTPUT_PATH}")
      print(f"   🚀 Run 'python GolemServer.py' to start the server")
      if __name__ == "__main__":
      ingest_dense()
      2.2 前端可视化部分(GolemServer.py)
        from flask import Flask, request, jsonify, send_from_directory
        from openai import OpenAI
        from pymilvus import MilvusClient
        import json
        import os
        import sys
        --- CONFIG ---
        Explicitly set the folder to where this script is located
        BASE_DIR = os.path.dirname(os.path.abspath(__file__))
        OpenAI Embedding Config
        OPENAI_API_KEY = os.getenv("OPENAI_API_KEY")
        OPENAI_BASE_URL = "https://api.openai.com/v1"
        OPENAI_EMBEDDING_MODEL = "text-embedding-3-small"
        Milvus Config
        MILVUS_URI = "http://localhost:19530"
        COLLECTION_NAME = "golem_memories"
        These match the files generated by ingest.py
        JSON_FILE = "golem_cortex.json"
        UPDATED: Matches your new repo filename
        HTML_FILE = "index.html"
        app = Flask(__name__, static_folder=BASE_DIR)
        print(f"\n🧠 PROJECT GOLEM SERVER")
        print(f"   📂 Serving from: {BASE_DIR}")
        --- DIAGNOSTICS ---
        Check if files exist before starting
        missing_files = []
        if not os.path.exists(os.path.join(BASE_DIR, JSON_FILE)):
        missing_files.append(JSON_FILE)
        if not os.path.exists(os.path.join(BASE_DIR, HTML_FILE)):
        missing_files.append(HTML_FILE)
        if missing_files:
        print(f"   ❌ CRITICAL ERROR: Missing files in this folder:")
        for f in missing_files:
        print(f"      - {f}")
        print("   👉 Did you run 'python ingest.py' successfully?")
        sys.exit(1)
        else:
        print(f"   ✅ Files Verified: Cortex Map found.")
        Check API Key
        if not OPENAI_API_KEY:
        print(f"   ❌ CRITICAL ERROR: OPENAI_API_KEY environment variable not set!")
        print("   👉 Run: export OPENAI_API_KEY='your-key-here'")
        sys.exit(1)
        print(f"   ↳ Using OpenAI Embedding: {OPENAI_EMBEDDING_MODEL}")
        print("   ↳ Connecting to Milvus...")
        milvus_client = MilvusClient(uri=MILVUS_URI)
        Verify collection exists
        if not milvus_client.has_collection(COLLECTION_NAME):
        print(f"   ❌ CRITICAL ERROR: Collection '{COLLECTION_NAME}' not found in Milvus.")
        print("   👉 Did you run 'python ingest.py' successfully?")
        sys.exit(1)
        Initialize OpenAI client
        openai_client = OpenAI(api_key=OPENAI_API_KEY, base_url=OPENAI_BASE_URL)
        --- ROUTES ---
        @app.route('/')
        def root():
        Force serve the specific HTML file
        return send_from_directory(BASE_DIR, HTML_FILE)
        @app.route('/')
        def serve_static(filename):
        return send_from_directory(BASE_DIR, filename)
        @app.route('/query', methods=['POST'])
        def query_brain():
        data = request.json
        text = data.get('query''')
        if not text: return jsonify({"indices": []})
        print(f"🔎 Query: {text}")
        Get query embedding from OpenAI
        response = openai_client.embeddings.create(
        model=OPENAI_EMBEDDING_MODEL,
        input=text
        )
        query_vec = response.data[0].embedding
        Search in Milvus
        results = milvus_client.search(
        collection_name=COLLECTION_NAME,
        data=[query_vec],
        limit=50,
        output_fields=["id"]
        )
        Extract indices and scores
        indices = [r['id'for r in results[0]]
        scores = [r['distance'for r in results[0]]
        return jsonify({
        "indices": indices,
        "scores": scores
        })
        if __name__ == '__main__':
        print("   ✅ SYSTEM ONLINE: http://localhost:8000")
        app.run(port=8000)

        3.下载数据集存放指定目录

          https://github.com/milvus-io/milvus-docs/tree/v2.6.x/site/en
          4. 启动项目
          4.1 文本向量化映射到 3D 空间
            python ingest.py
            4.2 启动前端服务
              python GolemServer.py
              5.可视化交互
              前端接收检索结果后,根据相似度分数映射节点亮度,保持原颜色不变以维持类别簇的视觉连续性。同时绘制从查询点到命中节点的半透明连线,摄像机平滑聚焦到激活簇所在区域。

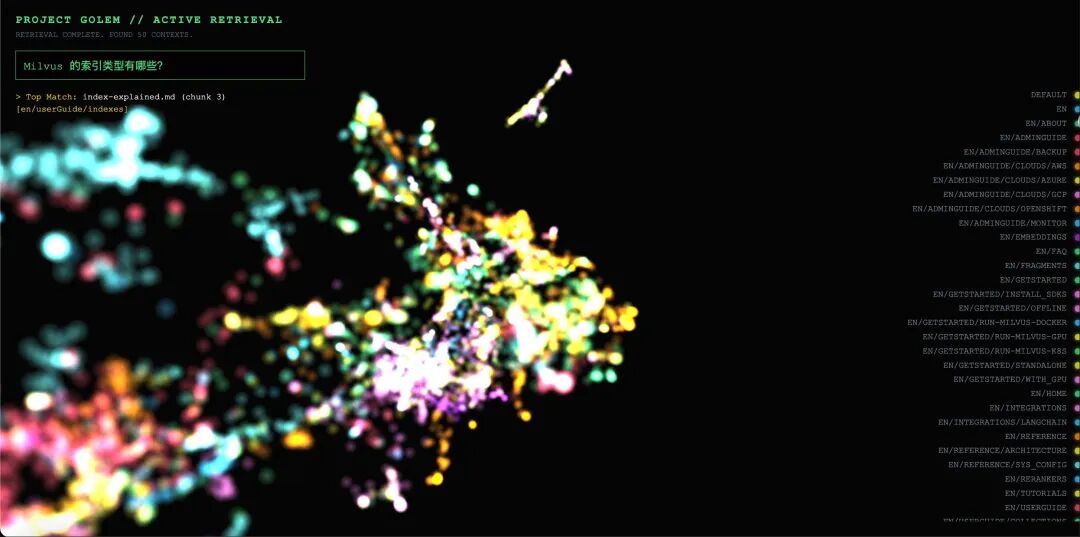

              5.1 案例 1:领域内匹配
              查询:“Milvus 支持哪些索引类型?”
              可视化反馈
              • 3D 空间中标记为“INDEXES”类别的红色簇中,约 15 个节点亮度显著增强(2-3 倍)

              • 命中节点包括index_types.md、hnsw_index.md、ivf_index.md等文档的 chunk
              • 前端绘制从查询向量位置到这些节点的半透明连线,镜头平滑聚焦到红色簇区域

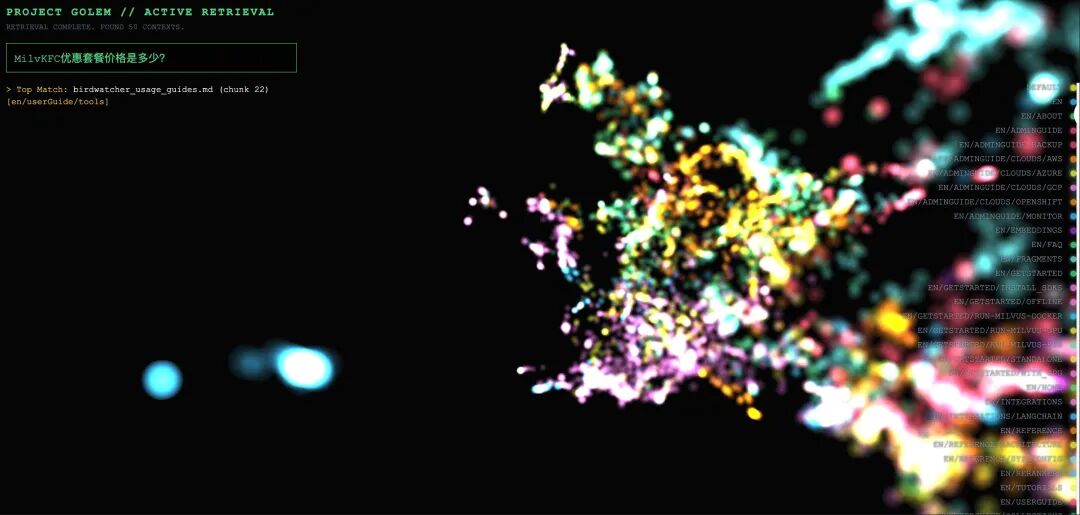

              5.2 案例 2:领域外查询的拒绝表现
              查询:“KFC 优惠套餐多少钱?”
              可视化反馈:
              • 空间中所有节点保持原色,仅有微弱的尺寸波动(<1.1 倍)

              • 命中节点分散在多个不同颜色的簇中,无明显聚集模式

              • 摄像机未触发聚焦行为(因未达到阈值 0.5)

              04

               写在最后

              Project_Golem 结合 Milvus 的改造升级,本质上是一个实验性但极具参考意义的项目,它的核心价值并非只是实现了 RAG 检索的 3D 可视化,更是为行业解决RAG 可解释性问题提供了全新的技术思路。
              在这套方案之前,RAG 调优是 “凭经验、看结果、瞎调参”;而在这套方案之后,开发者能通过可视化界面完成三个核心调优动作:
              观察语义空间结构:判断 embedding 模型的向量化效果,看语义相似的文档是否形成合理聚类;
              定位检索策略问题:分析漏召 / 误召的原因,是索引参数设置不合理,还是文本分块导致的语义碎片化;
              验证调优效果:调优后能直观看到向量空间的变化、检索轨迹的优化,让调优有了可量化、可可视化的依据。
              相信随着向量数据库的不断发展,以及可解释性技术的持续迭代,RAG 调试的黑盒问题会被彻底解决,让大模型应用的落地更高效、更稳定。
              阅读推荐
              Milvus+印度最大电商平台,如何打造服务两亿月活用户的商品比价系统
              Claude通过Cowork实现模型主动记忆,要如何复现?我们还需要RAG吗?
              Skills 比MCP好在哪儿?如何用Milvus-Skills 搭建知识库
              熠智AI+Milvus:从Embedding 到数据处理、问题重写,电商AI客服架构怎么搭?
              官宣,Milvus开源语义高亮模型:告别饱和检索,帮RAG、agent剪枝80%上下文
              都有混合检索与智能路由了,谁还在给RAG赛博哭坟?


              文章转载自ZILLIZ,如果涉嫌侵权,请发送邮件至:contact@modb.pro进行举报,并提供相关证据,一经查实,墨天轮将立刻删除相关内容。

              评论
