详解 Pika V3.5.0 新全量复制机制

1 背景

1. 支持限速策略且可以动态调整‍

2. 传输性能与之前的 rsync 方式相当‍

2 旧主从复制流程

Pika 支持了 Redis 中的 slaveof 命令，用于把不同的 Pika 实例组织成一个新的数据副本集，实现这些实例之间的数据同步，包括全量同步和增量同步。

Pika 中使用了两个状态机和 auxilary_thread 后台线程维护整个同步状态，主从同步整体执行流程为：
1.（client 节点）通过 redis-cli 向 slave 节点发命令，命令中携带 master 的 ip + port
2.（slave 节点）收到 slaveof 请求，设置 master，修改 conf 文件，初始化状态机
3.（slave 节点）向 master 发送 MetaSync 请求，用来比对主从节点的 DB 拓扑结构是否一致
4.（master 节点）处理 MetaSync 请求，返回 DB 拓扑信息
5.（slave 节点）每个 DB 单独向 master 端发送 TrySync 请求，同步自己的 binlog offset
6.（master 节点）比对 slave DB 的 binlog 读取点以及 master-run-id，计算是否可以进行增量同步
7.（slave 节点）根据回包中的 reply_code 判断进行增量同步还是全量同步
8.（slave 节点）如需全量同步，DB 发送 DBsync 请求给 master
9.（master 节点）dump 引擎文件，启动后台线程使用 rsync 工具同步文件全量推送到 slave
10.（slave 节点）周期性检测是否已经收到 bgsave info 文件（master 会在最后才同步 info 文件），收到之后，校验数据，changedb，完成历史数据同步。如果 slave 对应的 binlog offset 在 master 上仍存在，开始进行增量同步流程。

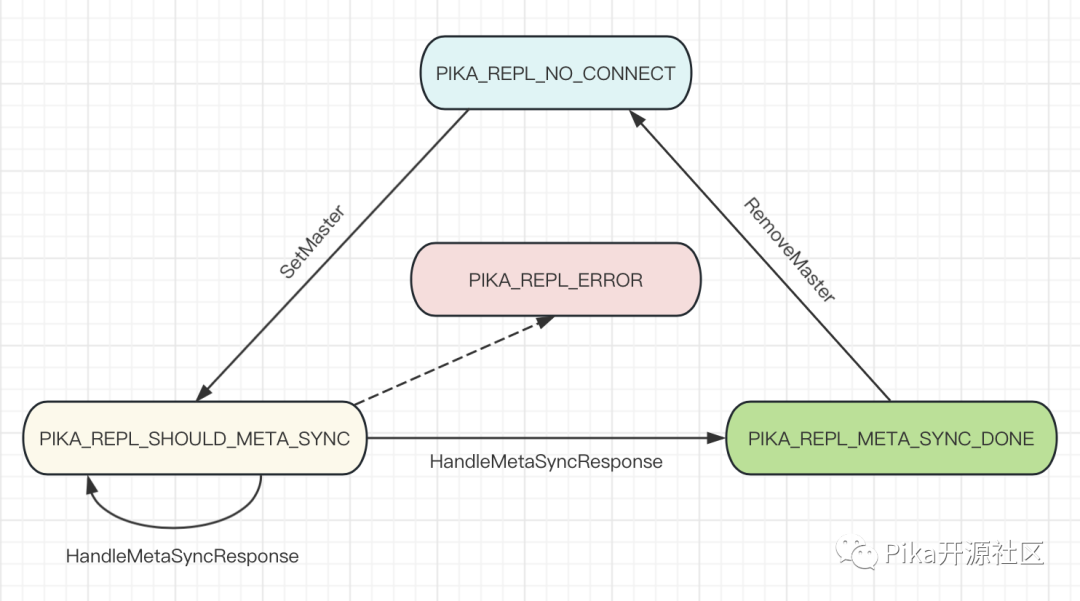

• PIKA_REPL_NO_CONNECT
• PIKA_REPL_SHOULD_META_SYNC
• PIKA_REPL_META_SYNC_DONE
• PIKA_REPL_ERROR

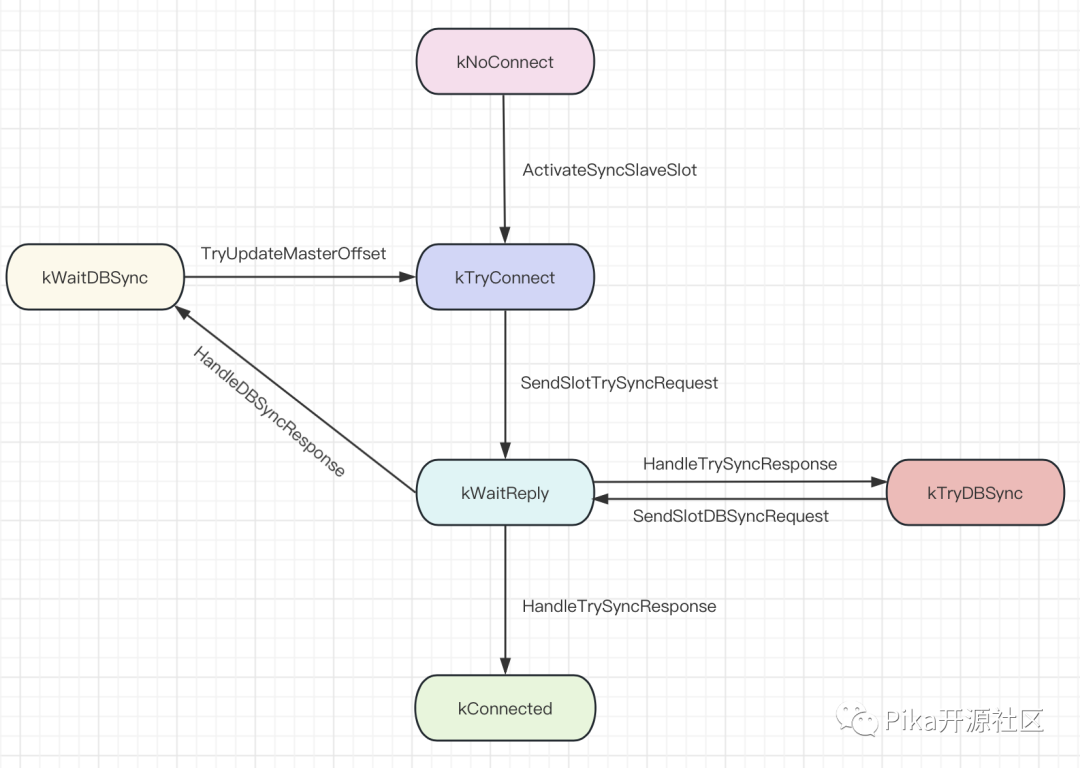

• kNoConnect
• kTryConnect
• kTryDBSync
• kWaitDBSync
• kWaitReply
• kConnected
• kError
• kDBNoConnect

状态流转通过 AuxiliaryThread 线程的大 while 循环与网络库的回调函数完成：

1 PIKA_REPL_NO_CONNECT -> PIKA_REPL_SHOULD_META_SYNC: 当 slave 节点收到 slaveof 节点请求之后，会调用 removeMaster 删除已有的 master，接着调用 SetMaster 设置 pika_server 的状态为 meta_sync。

2 PIKA_REPL_SHOULD_META_SYNC -> PIKA_REPL_SHOULD_METASYNC_DONE: Pika AuxiliaryThread 在大循环中检测到该状态之后，执行 SendMetaSyncRequest 向 master 节点发起 MetaSync 请求。当 slave 节点收到 MetaSync 的回包之后，会执行 HandleMetaSyncResponse 函数，如果请求成功，比对主从节点的 DB 拓扑结构，如果一致，将状态变为 PIKA_REPL_META_SYNC_DONE，同时激活 SyncSlaveDB 状态机，将 DB 状态流转到 kTryConnect。之后开始 DB 的状态流转。

3 kNoConnect -> kTryConnect：MetaSync 阶段执行完成后，会启动 SyncSlaveDB 的状态机，并将状态流转到 kTryConnect。

4 kTryConnect -> kWaitReply：PikaAuxiliaryThread 检测到某个 DB 处于该状态之后，发送 TrySync 命令给 master，同步 binlog offset 给 master，同时获取 master 的 DB 拓扑。之后状态流转到 kWaitReply 等待接收回包。

5 kWaitReply -> kConnected: 收到 TrySync 命令的回包之后，如果 master 节点有对应 binlog 的 offset，状态流转到 kConnected。

6 kWaitReply -> kTryDBSync: 收到 TrySync 命令的回包之后，如果 master 节点没有对应 binlog 的 offset，状态流转到 kTryDBSync。

7 kTryDBSync -> kWaitDBSync: 对处于 kWaitDBSync 状态的  DB，AuxiliaryThread 会发送 dbsync 命令给 master，DB 状态重新流转到 kWaitReply。

8 kWaitReply -> kWaitDBSync: 收到 dbsync 回包之后，状态流转到 kWaitDBSync。等待 master 通过 Rsync 推送引擎文件。AuxiliaryThread 会周期性地对处于 kWaitDBSync 状态的 DB 执行 TryUpdateMasterOffset，其主要工作就是检查数据同步是否已经完成，如果已经完成，切 DB，更新状态为 kTryConnect，重新发送 TrySync 比对 binlog offset。

3 新方案

2.使用 push 方式需要处理的异常场景更多。包括网络异常，节点宕机等，主从节点都需要进行处理。使用 pull 方式，异常处理只需要由 slave 节点控制。

整体的架构比较简单，slave 端使用 RsyncClient 拉取文件，master 端使用 RsyncServer 监听端口并处理请求。

master 端处理逻辑较为简单，只需要保证在 dump 完成之后根据请求中指定的文件名和 offset 从磁盘中读取文件然后将数据传回给 slave 即可。

新机制数据传输过程

新方案中使用 protobuf 方式序列化待传输数据，slave 节点主动向 master 拉取文件内容。每个文件可能被拆分为多次网络请求。具体每次请求中传输多少数据量根据限速策略进行调整。proto 文件定义如下所示。

syntax = "proto2";
package RsyncService;


enum Type {
    kRsyncMeta = 1;
    kRsyncFile = 2;
}


enum StatusCode {
    kOk  = 1;
    kErr = 2;
}


message MetaResponse {
    repeated string filenames = 1;
}


message FileRequest {
    required string filename = 1;
    required uint64 count = 2;
    required uint64 offset = 3;
}


message FileResponse {
    required int32 eof = 1;
    required uint64 count = 2;
    required uint64 offset = 3;
    required bytes data = 4;
    required string checksum = 5;
    required string filename = 6;
}


message RsyncRequest {
    required Type type = 1;
    required int32 reader_index = 2;
    required string db_name = 3;
    required uint32 slot_id = 4;
    optional FileRequest file_req = 5;
}


message RsyncResponse {
    required Type type = 1;
    required int32 reader_index = 2;
    required string snapshot_uuid = 3;
    required string db_name = 4;
    required uint32 slot_id = 5;
    required StatusCode code = 6;
    optional MetaResponse meta_resp = 7;
    optional FileResponse file_resp = 8;
}

请求包括两种类型，一个是获取元信息，slave 获取 master dump 相关信息，包括 snapshot_uuid（唯一关联一个 dump），待传输的文件集合。另一个是拉取具体的文件，通过请求参数中的 filename，offset 和 count 指定了要获取的文件片段。回包中包含了传输数据内容，所属文件名以及 offset 用于 slave 端过滤掉无效的数据包，如延时到达的回包或重复的回包。为加快数据传输的速度，可以在配置文件中修改后台拉取文件的线程数，也可以通过动态调整限速策略控制数据传输速度。

下载限速

文件下载限速的逻辑，参考 braft 中 install_snapshot 的限速策略实现了 throttle 类，总体思路是限制 slave 节点单位时间内下载的数据量。具体使用上，分别设置每秒最多下载的字节数和统计周期。默认的 slave 节点单次请求的数据量最多是 4MB，发送请求之前会先从 throttle 类获取当前统计周期中还可以发送的数据量，如果可以发送的数据量为 0，sleep 一个统计周期。如果不为 0，修改请求中需要获取的数据量。当请求收到回包之后，用实际收到的回包中的数据量更新 throttle 中的余额。

今天的全量复制的逻辑先叙述到这里，感谢您的关注，我们下次再会，如果您对我们社区感兴趣，欢迎您扫描下方二维码加入我们的群聊。
