场景：Scrum团队需求评审会议上，产品经理正在进行业务故事描述和产品需求讲解，前端开发小强打开Duo-GraphQL，边听边写gql（GraphQL查询语言）。当产品经理讲解完，小强说接口已经准备好了，数据不多不少，不需要调试，不需要Mock，不需要一步步从测试到预发布再到生产...
架构演进背景
房多多技术经过8年的发展，从最初的PHP单体服务，到现在由几百个微服务紧密协同；从原来单一的网站发展到现在APP、M站/H5、Web、小程序....多终端，多场景，纵横A(Agent)、B(Business)、C(Customer)三大端产品矩阵的开放性平台，以及众多中后台运营产品体系。发展过程中，公司技术架构经过了几次大的演化。

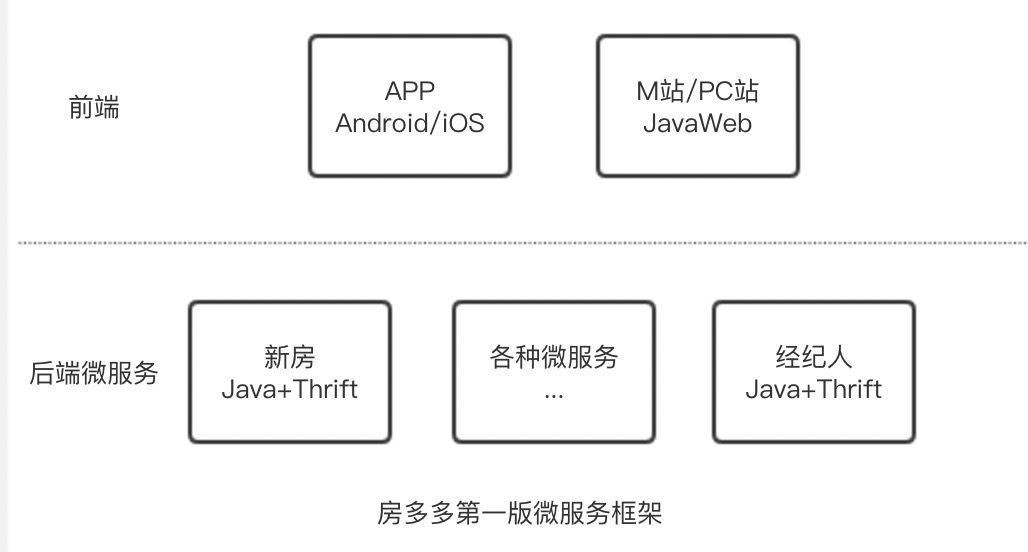

第一次从单体PHP服务，开始按功能拆分，技术选型是Nginx + Thrift，基本上是靠人工配置路由。这个阶段有了微服务和前后端分离的雏形，但只能叫做分布式服务化阶段，在服务划分和层次上还很粗旷，服务划分的粒度、层次和边界还很不清晰，调用略显混乱。这个阶段解决了产品和系统的扩展性问题和团队组织灵活性问题。但随着服务数量的增加，蜘蛛网样的调用链，让后端人员很痛苦；前端也很痛苦，强依赖了Thrift Client包，耦合非常强，各种兼容问题，包体积还很大。

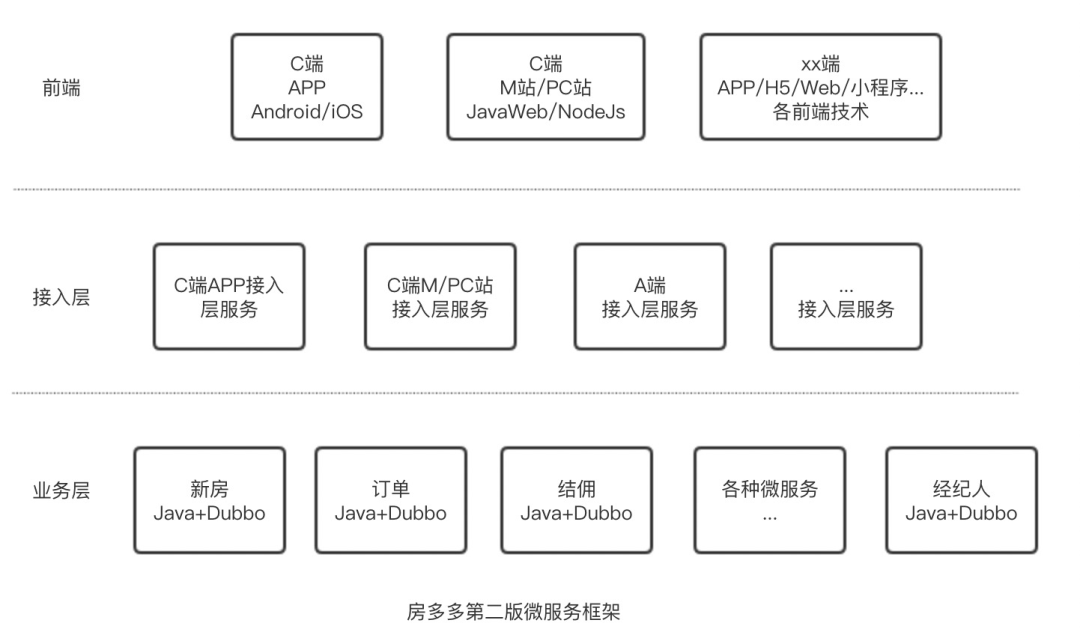

经过1~2年的实践后，团队对微服务有了更深的理解，于是进行了第二次的框架演化。本次演化出来的，主要对各模块进一步细化、抽取，清晰了各微服务的边界和职责。在业务服务与前端之间添加了接入层，以RESTful API方式提供服务（不再强依赖thrift），而底层的微服务主要以Dubbo进行治理。这一阶段，更有层次感了，职责更加清晰，技术开始有了积淀。运维也朝着DevOps方向发展，持续集成和持续发布、虚拟化、服务治理等应运而生，请求路由也通过内部DNS，简化了很多，效率也不断提升。

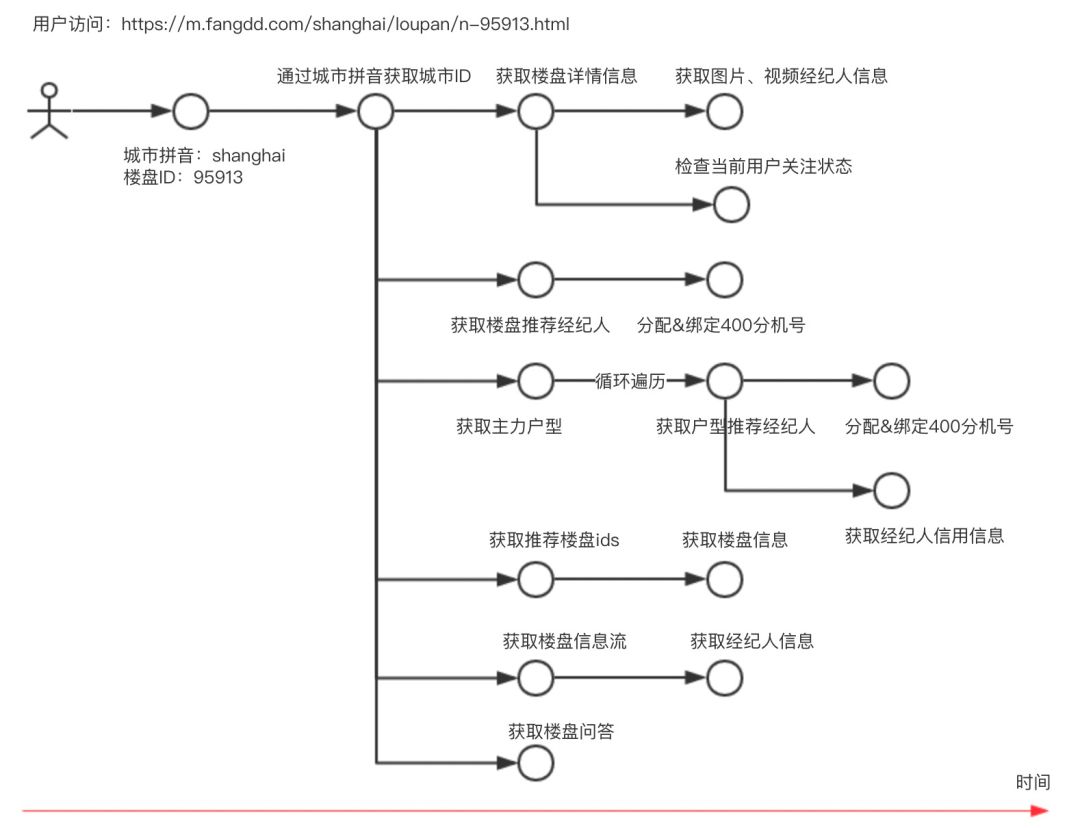

随着迭代的进行，版本的叠加，无论是接入层还是底层业务层，又开始变得臃肿起来。互联网产品的特点就是前端产品和业务持续变化和迭代，每次变化都从前端界面到后端N个服务，牵一发而动全身。每个版本迭代都需要兼顾各端，还得兼容各APP版本。例如，经过近两年的迭代/版本的叠加，接入层服务里面的一个楼盘列表接口，返回的数据字段越来越多！

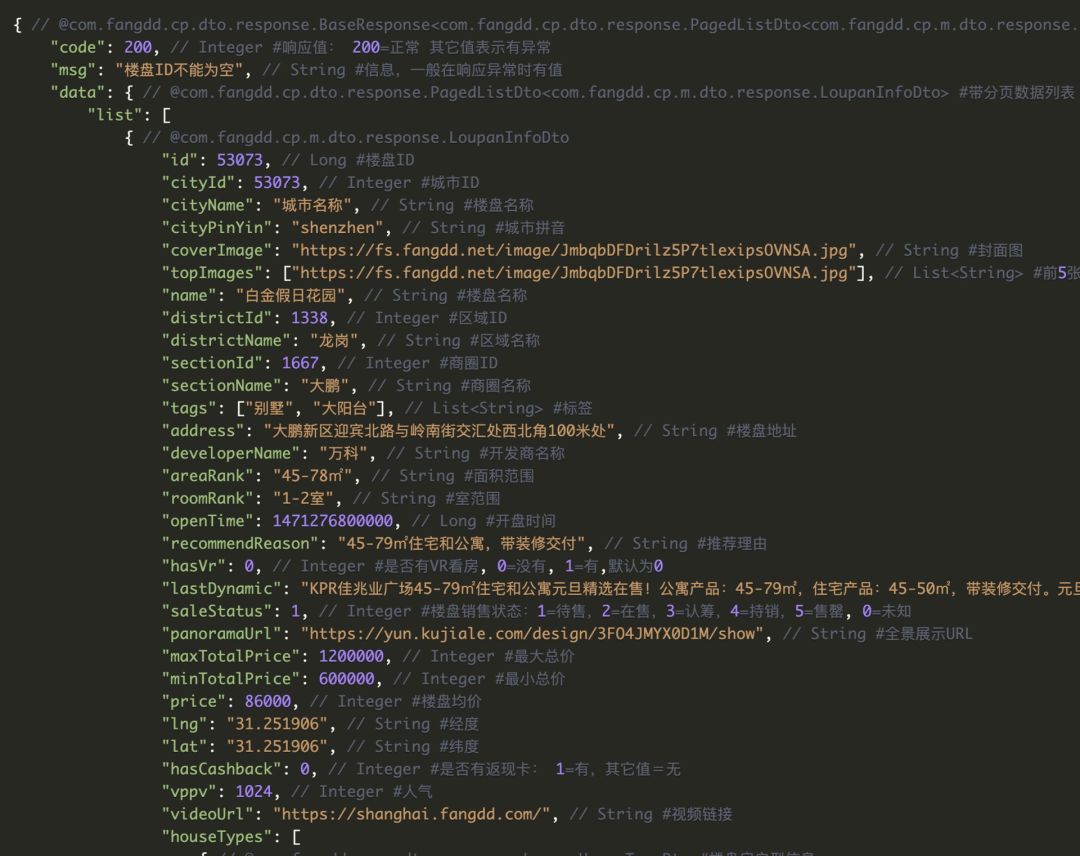

（楼盘列表页的响应体文档，一共75个字段。很多时候，列表上只需要10个以内字段！）随着工程技术的积累，工程师们在千丝万缕业务间不断抽象、聚合、沉淀，数据中台、技术中台一个个发展了出来，业务领域服务已经渐渐清晰成型。运维层面，房多多迈进了容器时代，容器化和Mesh网格的使用，大大提高了服务的可用性和稳定性，运维成本也大幅下降。
前端技术在近几年飞速发展，Node.js日趋成熟，房多多前端团队也开始由JavaWeb向Node.js现代前端技术栈发展。架构分层中BFF（Backend For Frontend）的职责越来越明确，其理念很简单，就是前端团队最清楚自己需要哪些数据，实现什么样的UI和交互，就让前端开发人员自己去实现。如下图所示，我们让最懂UI和交互的前端全栈团队去面对高速多变的UI和交互，让后端工程师去针对行业业务进行领域服务沉淀，使其趋于稳定和中台化。

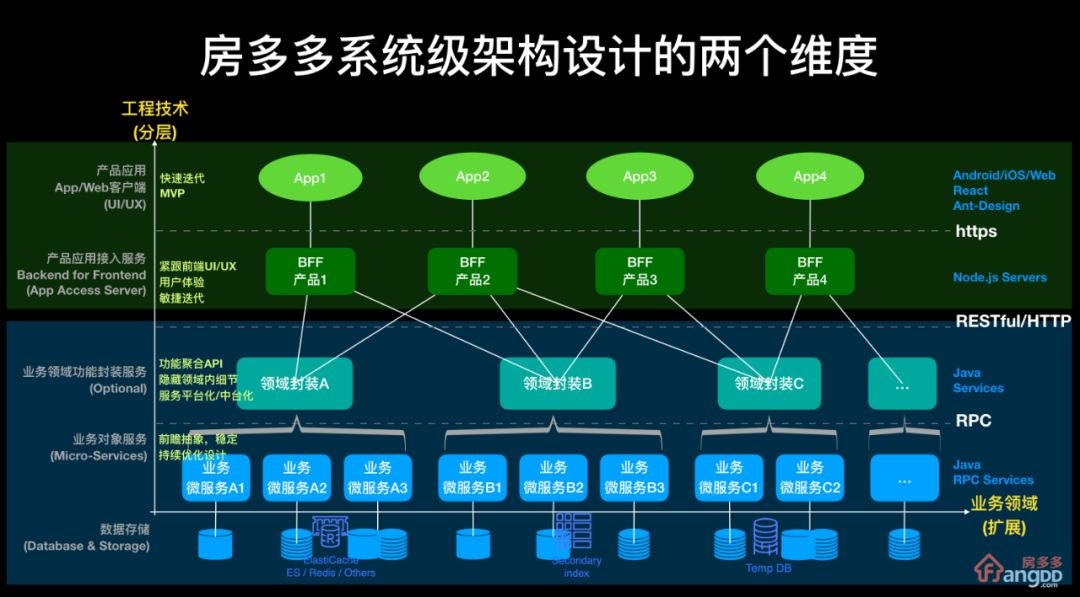

（房多多第三版系统架构设计原则图）
架构理念的进一步清晰，同时也无形中给前端团队更大的压力，一下提高了技术门槛，全栈呀！对此，从2019年开始，房多多开始有意识构建我们的大前端团队，我们将在后续文章中介绍我们的最新架构理念和团队组织迭代。
在BFF层，我们也进行了几种探索。其一就是由前端人员自己调用（用Node.js或Java）业务领域服务接口，获取数据；其二，使用GraphQL，通过技术手段替代人工，实现数据的获取和组织，本文下半部分重点介绍这种通用型GraphQL的实践。
GraphQL介绍
2012年，GraphQL由Facebook内部开发，2015年公开公布。2018年11月7日，Facebook将GraphQL项目转移到新成立的GraphQL基金会。Facebook开源的是一个协议（SDL，Type System Definition Language），并没有开源它的实现。现在看到的各种语言的实现，都是GraphQL的信徒们开源出来的。
1. GraphQL的优点
GraphQL有以下好处：(直接抄自中文版官方的网站详见 https://graphql.cn)
请求你所要的数据不多不少
获取多个资源只用一个请求
描述所有的可能类型系统
快步前进强大的开发者工具
API 演进无需划分版本
使用你现有的数据和代码
2. GraphQL的缺点
GraphQL这种查询语言所带来的灵活性和丰富性的同时也增加了复杂性。也是因为这些“缺点”和生态还不成熟，导致了它的普及度不高，但是大部分的“缺点”是可以通过技术手段解决的。
Schema和Resolver（graphql-java实现里叫DataFetcher）维护成本比较高。图（GraphQL术语：Data Graph）需要精心设计，需要更长远的规划，往往跟现有的服务或数据源不搭，导致了从旧系统切换成GraphQL时难度较大或者图未设计好，用起来比较混乱；
GraphQL搭建之初，是不知道客户端会怎样使用，完全依赖GraphQL引擎根据Schema去获取数据，很容易造成N+1或循环请求的问题，增加了数据库的压力，接口性能也是个不小的挑战；
独特的查询语法也需要额外的学习。另外在IDE上的智能提示、语法高亮支持还不到位，这也降低了前端人员的使用积极性；
还有其它种种原因（网上有很多不用GraphQL的N种理由的文章）
3. 谁在使用GraphQL
4. GraphQL的实现现状
GraphQL还很新。目前比较成熟的是JavaScript生态圈的Apollo GraphQL，提供了从服务、监控、客户端等一整套体系，监控等一些高级功能是收费的，基础功能已开源免费。还有各种语言的实现，没有实地使用过，不敢做定论。在单体服务里面基本没太大问题，但要适应当前主流的分布式、微服务化开发场景，还有点难度。目前房多多大前端团队正在其他项目中尝试Apollo GraphQL。
graphql-java是GraphQL规范的Java实现，绝大部分java系的GraphQL项目都是基于此项目展开。像graphql-java-tools可以非常快速地将一个RESTful/RPC服务通过几个注释转换为GraphQL服务，有的项目可以直接将某个库（Elasticsearch / MongoDB / MySQL...）暴露成GraphQL接口服务。这些快餐式的实现虽然可以快速上线一个GraphQL服务，但也留下不少坑：
单体服务。所有的Schema（有些可以自动生成）都在一个工程里面，多个团队协同会比较复杂，扩展性不好，后期也比较难维护； 无领域或模块的概念，所有的图都是平铺的，对于前端人员来说要找一个需要的图会变得越来越难； 没有根本性解决问题。通过RESTful API转换成GraphQL服务的无法提供良好的注释（文档）也没有解决传统接口遇到的问题，只是换汤不换药；通过数据库Schema自动生成GraphQL的，没有分层，也不利于扩展，后续的数据库变更会是个很大的问题。
Duo-GraphQL的诞生
GraphQL的优点太过突出了，特别适合于C端类面向数据展示型的产品。在它出现的那一刻起，我们就关注着它的发展，如何把它引进来，如何与房多多现有的开发、测试、发布流程融合，如何最大限度复用现有的基础设施和开发资源，是我们需要解决的首要问题。最重要的是，GraphQL带来的效率提升可以解放我们大量的开发人力。
按理说，选用比较成熟的Apollo GraphQL，把BFF层交由纯前端同学负责会是比较“正确”的选择。但回到现实，房多多过去BFF层一直由后台（Java）开发人员开发和维护，刚刚组建的大前端团队需要时间逐步掌握和擅长服务端开发（在本文发表时，我们的大前端团队已经有了长足的进步，现在以Node.js建立起的BFF模块已经不少了）。

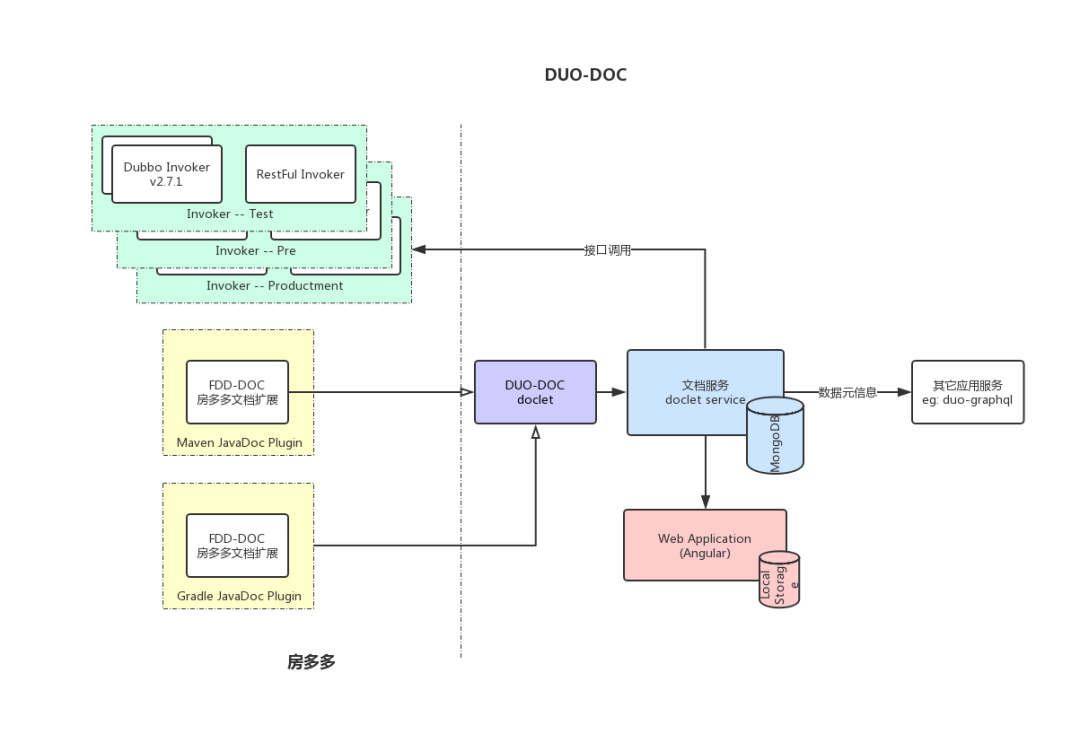

恰巧，我们还在维护着另一个开源项目：Duo-Doc，利用javadoc技术，在项目构建期通过解析代码和注释，抽取接口信息，生成文档并实现了多环境的接口调用功能。接口信息是现成的，这不就是GraphQL里的Schema需要的吗？字段与接口的关系也是现成的，这就是GraphQL里的Resolver！
于是，一个大胆的想法出现了：利用Duo-Doc的接口信息和数据绑定关系，将多个“传统”微服务组织起来，共同实现一个大图。
为了与公司现有的工作模式、开发流程融合，新的框架需要完全支持GraphQL协议之外，还需要支持以下特性：
支持领域，各领域服务独立开发、维护、部署，共同提供一张大图。更清晰的划分，前端人员可更快速找到需要的资源，各团队只需要关注各自领域，而不用担心与其它团队的接口、命名冲突；
各GraphQL Provider服务间边界要非常清晰，弱耦合。尽量按当前公司的团队组织、微服务划分不变；
开发、调试期间可以不依赖GraphQL环境，以普通RESTful服务的方式开发。各团队可独立开发、测试、部署；
各领域服务单独发版，服务需要平滑切换；
Schema、Resolver必须自动生成绑定，不能依靠人工维护；
数据必须是经过处理的，不能是太原子，否则前端处理难度太大（Elasticsearch/MongoDB这类文档型数据库非常适合GraphQL）；
一些旧接口希望可以直接接进去（有些旧接口短期内不容易迁入，以JsonScalar响应的方式接入，也可以快速兼容旧服务）。
我们的目标
通过技术手段，让BFF层从繁琐而枯燥的取数据、拼数据工作中解放出来，做更重要的事。

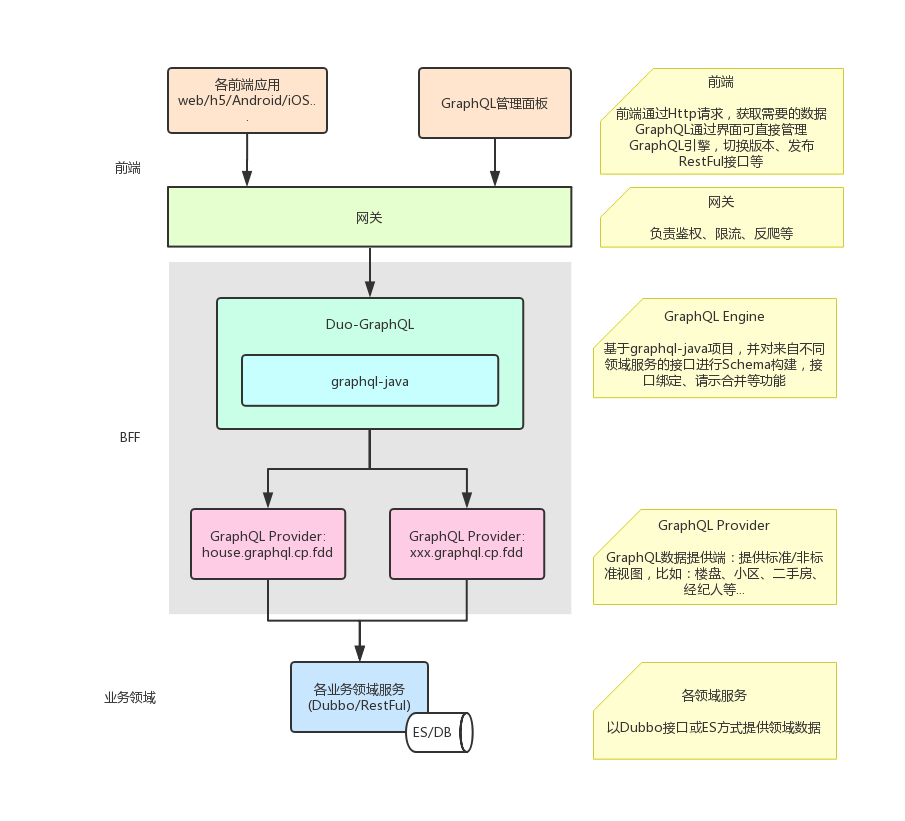

Duo-GraphQL架构
1. GraphQL Provider（数据供应端）
GraphQL Provider为Duo-GraphQL引擎提供某个领域的图和数据接口。GraphQL Provider本身是一个标准的RESTful服务，开发人员可脱离GraphQL引擎独立开发、调试。这一层面对接口提供的服务定义了两类响应体，分别称为标准视图与非标准视图（我们自己定的概念，非GraphQL规范）。
标准视图
标准视图是各领域对象的抽象，比如楼盘、小区、经纪人、二手房、订单等。可以理解为数据库中的一个实体表。

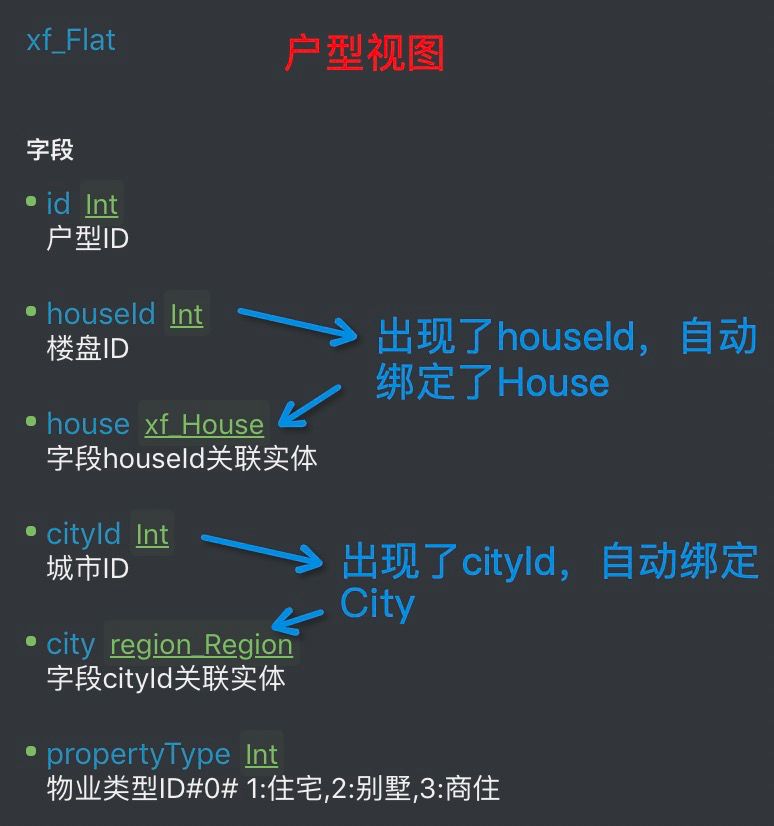

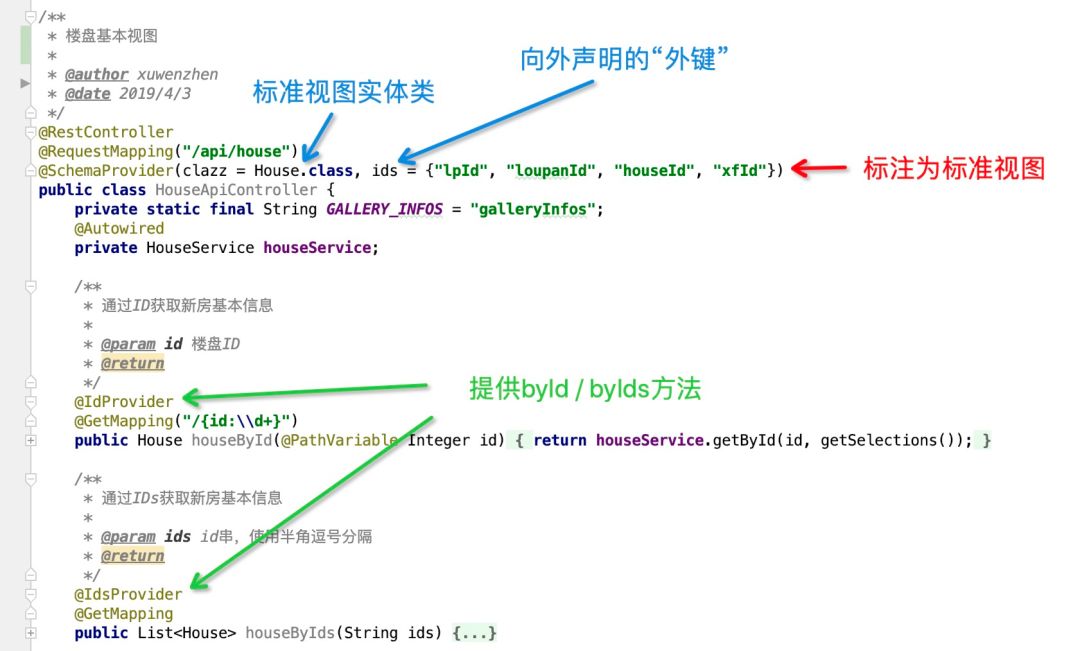

标准视图通过@SchemaProvider标注，注解中也声明了一组全局的外联名称，并实现byId和byIds（可选）查询。在任一视图内，只要出现了此名称的字段，就会自动关联上此实体。视图的字段可以是个普通的属性（比如名称、地址等），也可以是绑定外部服务接口（比如用户是否关注过，比如浏览人数等）。
非标准视图
非标准视图只是RESTful接口的普通响应体。它不是一个领域对象，比如推荐列表、热卖楼盘、驻场经纪人等，可以理解为数据库里的关联表。暴露这些关联表时，不需要冗余名称、地址等字段，而是通过一堆的id/ids，交由Duo-GraphQL去自动关联上对应的实体，也就可以获取到相关的任何数据。这也是GraphQL比传统APIs更轻便的原因：不需要去组装数据。
2. GraphQL Engine（引擎）
Duo-GraphQL引擎分为两部分：
graphql-java，GraphQL的Java实现，未做任何变更，主要负责GraphQL查询解析、查询执行、数据组装等基本的GraphQL功能 Duo-GraphQL，此模块主要负责： 各GraphQL Provider注册及发现
GraphQL Schema生成和DataFetcher数据接口绑定。将各分布式的GraphQL Provider接口信息转换成Schema、进行字段关联等组织成一张大图，并负责数据的调用；
gql优化编排与调用。在graphql-java的基础上进行请求合并、缓存优化、异步编排，并完成数据接口的调用；

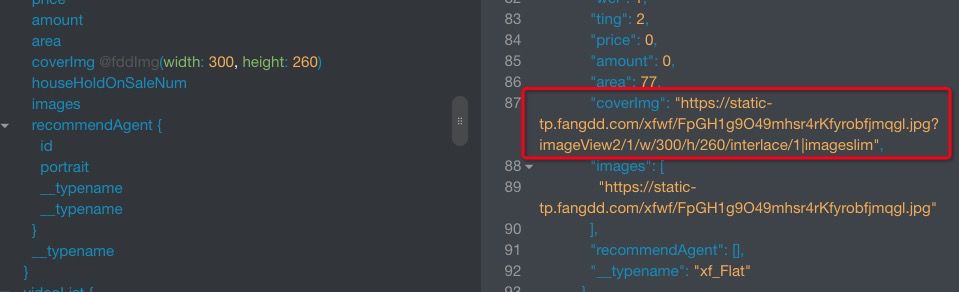

自定义扩展。扩展了GraphQL类型、指令、监控器、提供Inner Provider等；
监控、Schema选择（支持多个Schema）及其它优化。
3. 接入层
目前各开发端Node.js对GraphQL查询语法支持相对友好，Android / iOS希望通过传统的RESTful接口进行调用。所以我们在GraphQL引擎之上，部署了一层接入层。接入层负责存储GraphQL查询语句，并将参数以RESTful接口参数的方式暴露出去，每个暴露的接口，都会有自己唯一的命名。因此，使用GraphQL作为引擎写接口的过程将会是：用户定义好一个接口名称 --> 写查询语句 --> 保存&发布 --> 前端就可以使用了。至于数据调用、优化、合并查询等事，全都由Duo-GraphQL引擎完成！
4. 前端（调用端）
前端可通过HTTP请求访问Duo-GraphQL，目前Duo-GraphQL实现完全遵循GraphQL规范，并支持apollo-client消息规范（比如Apollo对Subscrption消息做了些封装）。
Duo-GraphQL实现细节

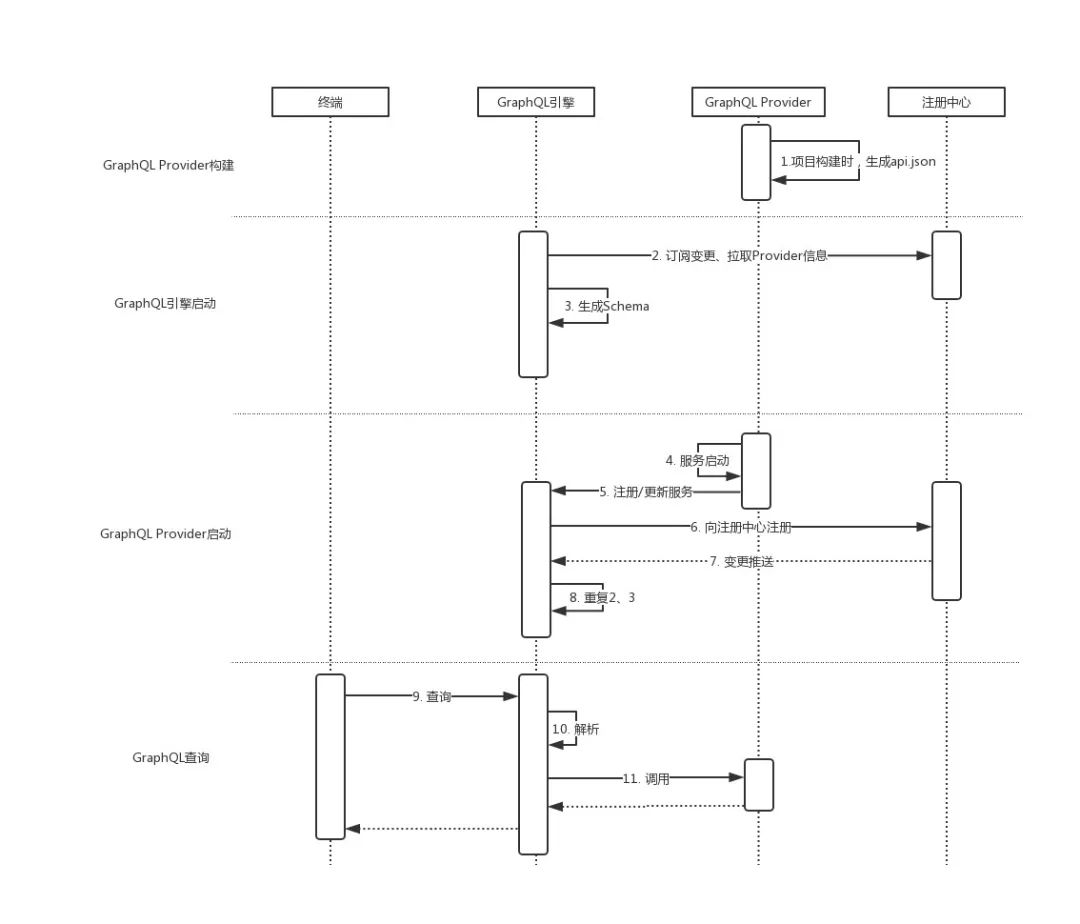

1. GraphQL Provider项目构建
GraphQL Provider在项目构建时，通过Duo-Doc提供的功能（以Maven插件的方式，整合进CI），将接口信息（接口签名、响应体、请求参数等）抽取出来，在本地classes目录生成api.json文件。这一步是关键，GraphQL Schema和Resolver数据绑定需要这些信息（如果GraphQL Provider接入Duo-Doc，则不需生成api.json）。
2. Duo-GraphQL启动
Duo-GraphQL启动时，会执行以下动作：
订阅了注册中心某个节点数据变更（目前实现了ZooKeeper和Redis两种注册中心）。如果有GraphQL Provider重新发布时，会自动重新加载；
读取此节点下现有的GraphQL Provider信息（服务名称、版本号、服务地址等），并从Redis或Duo-Doc中获取到对应的接口信息；
通过这些信息构建Schema，绑定数据接口。
3. GraphQL Provider启动
GraphQL Provider启动时，会将当前服务的版本、名称等信息以HTTP方式提交给Duo-GraphQL，由引擎代为提交更新到注册中心（GraphQL Provider不需要引入ZooKeeper这么重的依赖）。如果使用的是Redis实现的注册中心，则会将接口数据写入Redis中。

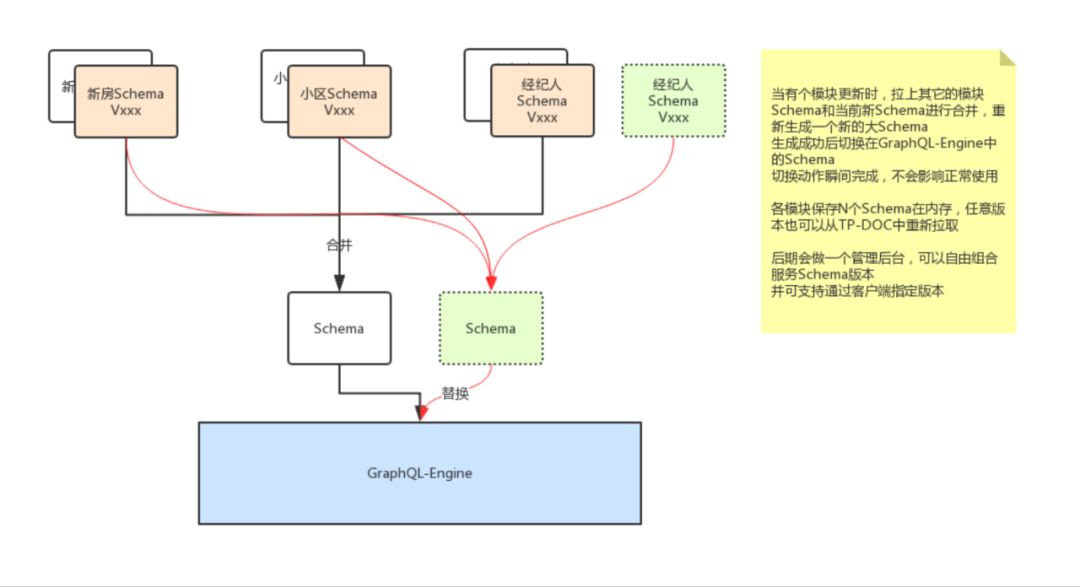

当注册中心有变更 --> Duo-GraphQL收到变更 --> Duo-GraphQL获取变更信息 --> 重新构建GraphQL Schema、绑定接口，完成GraphQL服务的平滑过度。
4. 优化策略
GraphQL最大的问题可能就是性能问题了，我们对性能做了以下优化：
并发请求。这个是graphql-java里内置的功能，但需要在写DataFetcher时使用CompletionStage作为返回值，实现异步并发；
查询预编译。每个GraphQL查询语句都比较大，graphql-java底层使用antlr4解析虽然很快，但成本还是比较高的。同一类页面的请求，除了几个变量，绝大部分是一样的。前端配合查询脚本参数化，后台编译结果缓存，可以减少这一步骤的开销；

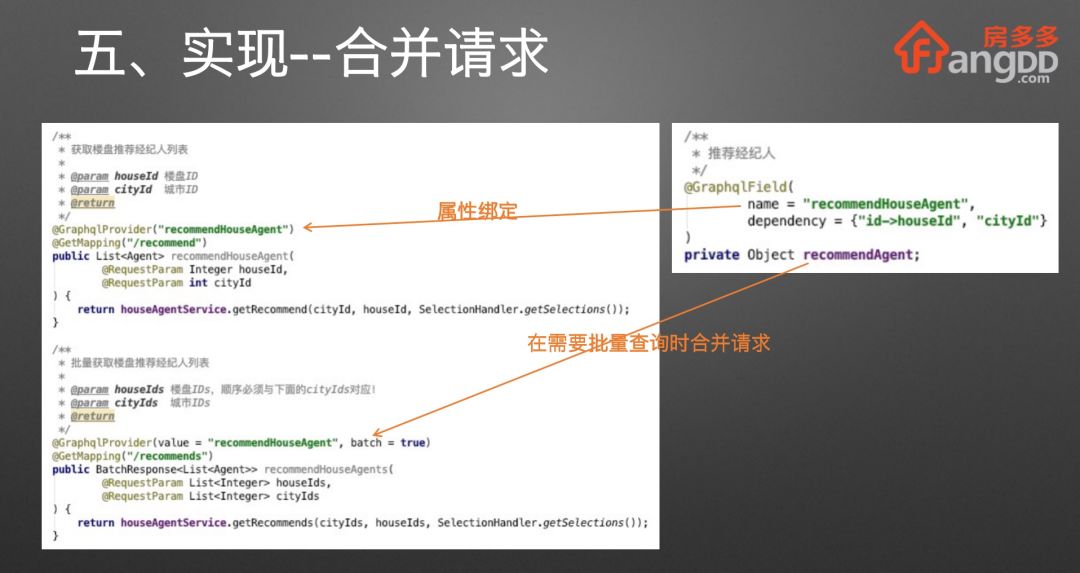

合并请求。在列表里面再绑定数据接口，就会触发循环调用的问题，我们做了合并请求的策略，让多次循环调用的接口合并起来一次调用，返回来再拆分到列表各元素里；
N+1优化。对于像拉取我朋友列表里的朋友这样的需求，正常请求会发生N+1的严重性能问题，这个问题使用了graphql-java提供的策略来规避；
提供了Inner Provider，将一些常用的视图以内置Provider的方式提供，比如行政区域、地铁等，Inner Provider可以将数据加载进内存里提供服务；
http2。GraphQL Provider都是以RESTful API的方式提供，每次请求都会重新发起连接（如果不考虑session keep alive的话），使用http2可以大幅提升服务性能。因为所有的调用都是在内网完成的，使用的是内部域名或IP，没有SSL证书，可以利用OkHttp的H2C协议（规划中，尚未实现）。
5. Subscription实现

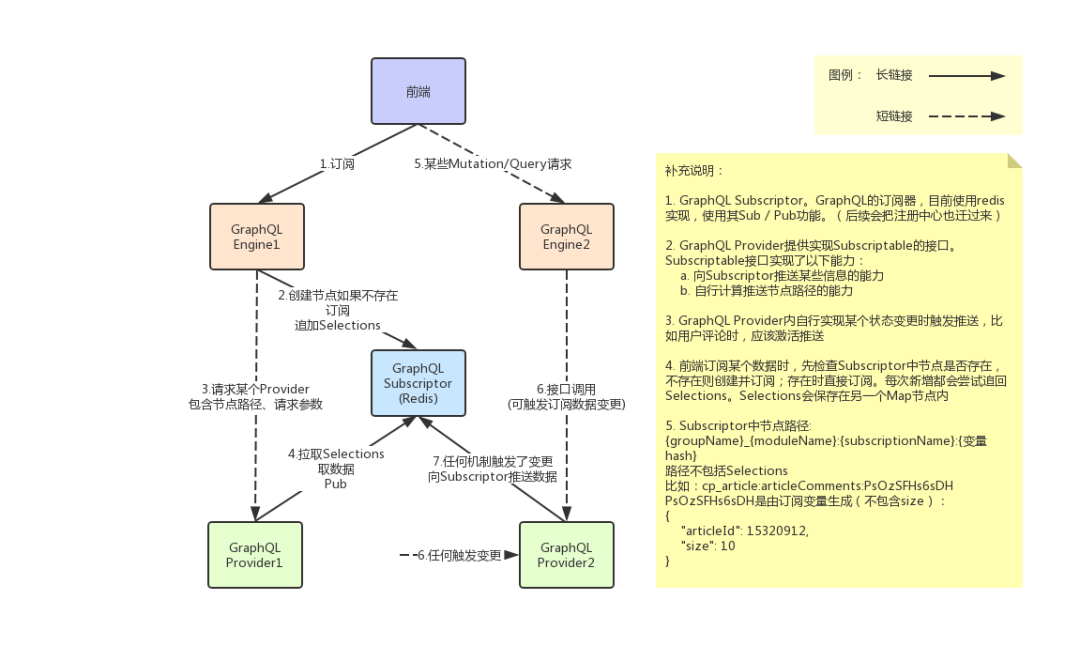

目前订阅使用的比较少，不过我们对订阅功能做了支持。主要依赖Redis的PUB/SUB实现，原理如下。GraphQL Provider的Redis注册中心就是使用此方案实现的。
Duo-GraphQL性能
Duo-GraphQL已经在房多多C端大量使用，发稿截止近7天的服务SLA:100%，响应95线:20.3ms，99.9线:65.3ms

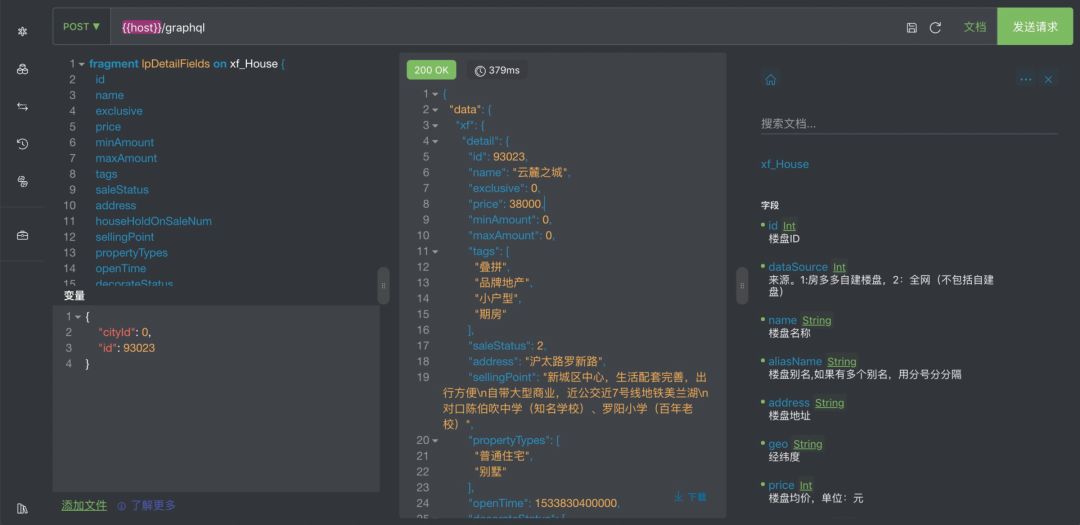

再看看我们这个接口都取了些什么数据：
Duo-GraphQL性能已经很接近有经验的工程师写的传统数据接口性能，甚至更优！接口工程师不需要懂太多的并发编程知识，不需要自己做合并请求，不需要再拼数据，最重要的是它不会形成代码负债！
结束语
GraphQL是把双刃剑，用得好，它可以极大提升开发效率，减少技术负债；用得不好，它也会是一个炸弹，把项目弄得一团乱。在我们实践GraphQL的过程中，经历了很多困惑，踩了很多坑，但最终，我们走通，捋顺了这条路。总结了上面一系列的经验和一些实现思路。
源于社区，回归社区，我们已经将Duo-GraphQL开源到github，欢迎star++，欢迎fork，欢迎一起探讨：
https://github.com/fangdd-open/duo-graphql
另一个提供接口文档接口的开源项目Duo-Doc：
https://github.com/fangdd-open/duo-doc
