Kubernetes 多集群管理小结

日常微思 2021-10-10
2247

Kubernetes 已然成为云原生的基石，被广泛用于生产环境中，作为基础设施管理资源和应用。伴随 公有云、私有云、混合云、边缘计算等使用使用场景增多，人们越来越倾向使用多个 Kubernetes 集群来满足不同业务场景的需求。

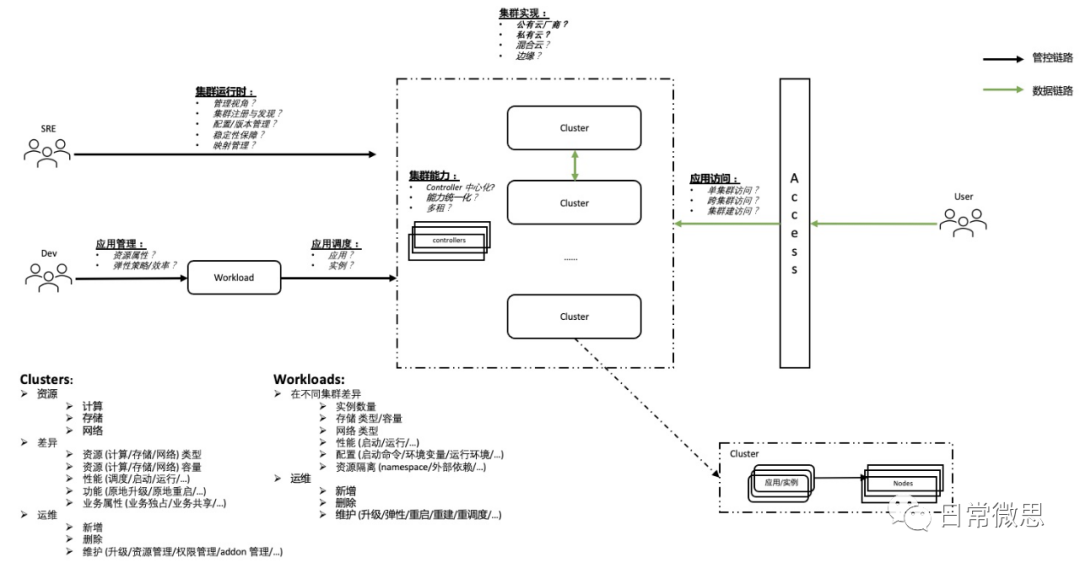

多集群管理中，需要面对不同的场景构建和运维集群，适配多集群场景管理应用，如下图：


多集群管理中，集群实现、集群运行时、集群能力、应用管理、应用调度、应用访问等维度带来了很大的挑战，也为业务带来了新的可能性。

下述简单分析社区中多集群管理项目，理解不同维度的解决方案，为设计匹配自身技术和业务阶段的方案提供参考。


集群实现

Cluster API 是 Kubernetes 社区的官方项目 [1] ，提供声明式的 API 和工具来简化多 Kubernetes 集群的构建、升级、管理等。

不同的公有云厂商、私有云场景，计算、网络、存储等资源会有差异性，Cluster API 提供统一的操作界面，屏蔽了不同场景的资源和操作差异，提供了一致的集群实现体验。

快速的使用体验可参见 [2]。

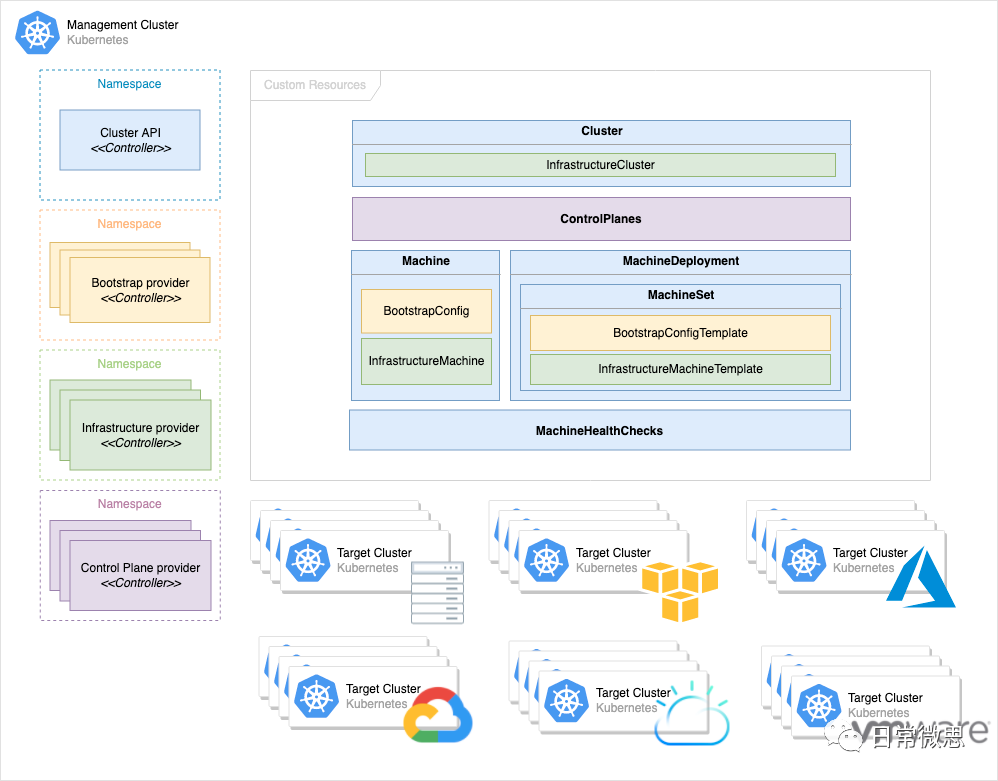

Cluster API 的概念图如下 [3]：


Cluster API 为了便于管理集群实现，将集群类型区分为如下两种：

  • Management Cluster

  • Workload Cluster


Management Cluster 作为中心管控集群，用来管理 Workload Cluster 的生命周期。

Workload Cluster 用来承载 workloads。

这种抽象提供了多集群管理的通用抽象，将管控和业务解耦开，中心式管理业务，降低管控成本，同时业务在逻辑或物理层面实现隔离，保障业务对资源和稳定性等的需求。


Cluster API 提供了如下的 CRD，描述多集群实现的管理：

  • Machine

    • Machine 是对节点资源的描述，如 VM 等

    • 需要注意 Cluster API 对 Machine 的维护是采用 Replace 的方案，即变更 Machine Spec 后，Cluster API 会删除旧的节点资源，新建节点资源，而非在原有节点资源上原地升级

    • 可将 Machine 类比为 Kubernetes 中的 Pod

  • MachineSet

    • MachineSet 是对一组节点资源的描述，管理 Machine

    • 通常情况下用户不直接操作 MachineSet 资源，而是使用 MachineDeployment 进行节点池的管理

    • 可将 MachineSet 类比为 Kubernetes 中的 ReplicaSet

  • MachineDeployment

    • MachineDeployment 是对 MachineSet 和 Machine 的管理，如创建、升级等

    • 可将 MachineDeployment 类比为 Kubernetes 中的 Deployment

  • MachineHealthCheck

    • MachineHealthCheck 定义了 Node 被认为不健康的条件

    • 节点不健康时，MachineHealthCheck 会触发节点的修复操作，生成新的节点来替换旧节点

  • BootstrapData

    • BootstrapData 包含了节点相关的信息，用来将 Machine 描述转变为相应的资源节点


目前 Cluster API 支持多种集群实现，如阿里云、腾讯云、AWS 等，详细的列表可参见 [4]。


集群运行时 & 应用生命周期管理

社区中的多集群管理项目，通常是同时解决 集群运行时 和 应用生命周期管理，如华为云的 Karmada 、RedHat/蚂蚁/阿里云共同发起的 Open Cluster Management (下述简写为 OCM)、腾讯云的 Clusternet。


下述将通过图的方式简化对上述 3 个项目的理解。


Karmada

Karmada 是发展相对最早的多集群管理项目，目前已经捐献给 CNCF，项目地址参见 [5]。


来自 Karmada 的介绍：

Karmada (Kubernetes Armada) is a Kubernetes management system that enables you to run your cloud-native applications across multiple Kubernetes clusters and clouds, with no changes to your applications.

Karmada aims to provide turnkey automation for multi-cluster application management in multi-cloud and hybrid cloud scenarios, with key features such as centralized multi-cloud management, high availability, failure recovery, and traffic scheduling.

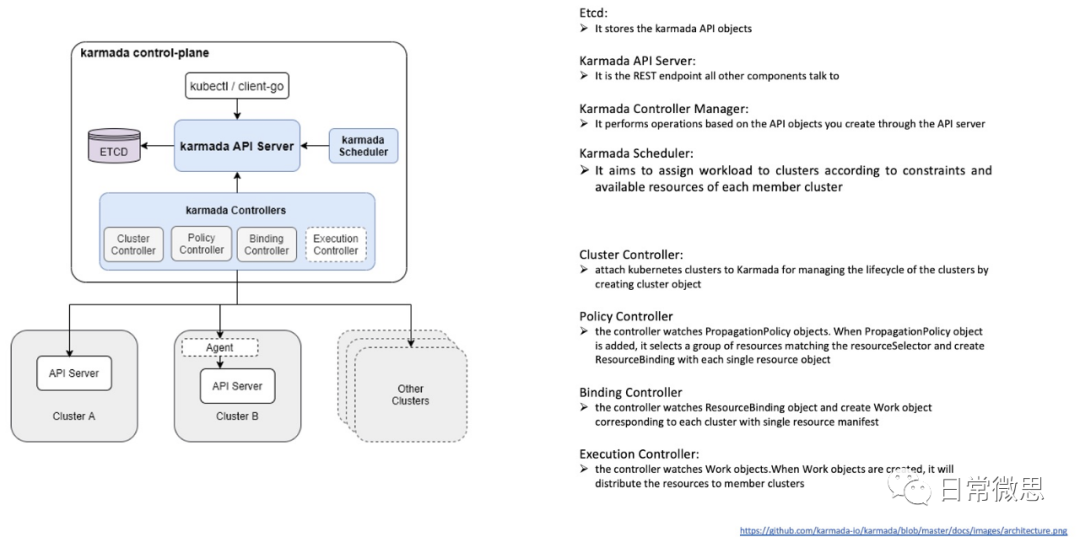

Karmada 架构：

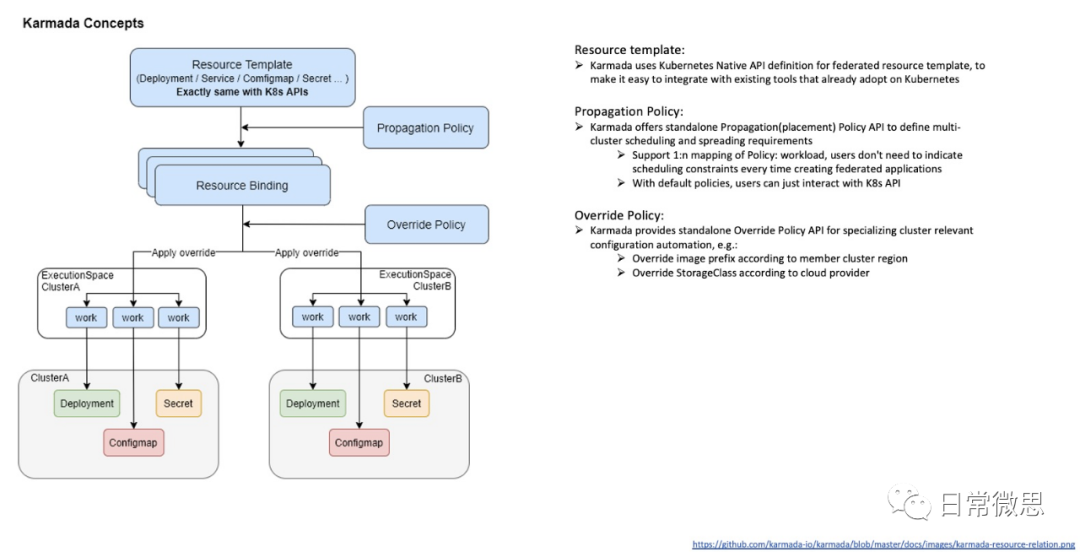

Karmada 核心概念：


Karmada 也采用了类似 Cluster API 的 Management Cluster 和 Workload Cluster 的概念，且将 Management Cluster 作为统一的访问界面，将 Workload Cluster 对用户透明化。


这种模式下，Workload Cluster 是作为 隔离的资源池 来对待，Management Cluster 统一调度应用，透明化应用的部署，允许将一个应用实例分布在不同的集群中，且在 Workload Cluster 中仍以应用的方式进行管理，而非实例。


OCM

OCM 是 RedHat、蚂蚁、阿里云联合推出的多集群管理项目，项目参见 [6]。


OCM 对多集群管理的抽象设计的很好，抽象出了如下的概念，便于进行多集群管理的设计和实现 [7]：

  • Cluster Lifecycle: Cluster registration and management

    • cluster registration

    • manifests delivery

    • cluster scheduling

    • addon management

  • Application Lifecycle: Delivery, upgrade, and configuration of applications on Kubernetes clusters

  • GRC: Governance, Risk and Compliance across Kubernetes clusters

    • Use prebuilt security and configuration controllers toto enforce policies on Kubernetes configuration across your clusters

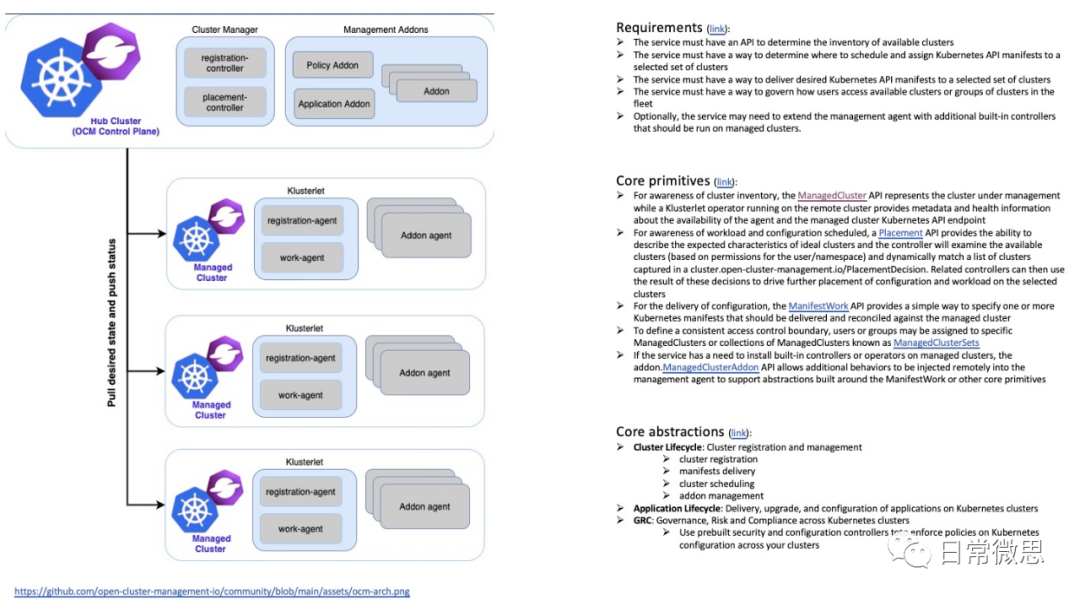

OCM 一张图理解：



OCM 也是将集群类型区分为 Management Cluster 和 Workload Cluster，分别用 Hub Cluster 和 Managed Cluster 概念描述。


OCM 定义了如下 CRD 来描述多集群管理问题：

  • ManagedCluster

    • 用于 Workload Cluster 向 Management Cluster 进行集群注册

  • Placement

    • 用于调度时选择适合的集群或集群集合

  • ManifestWork

    • 在 Management Cluster 中，描述哪些资源需要部署在 Workload Cluster 中

  • ManagedClusterSets

    • 描述集群集合，用来描述用户等可访问的集群

  • ManagedClusterAddon

    • 描述管控组件


OCM 在 集群注册 方面，提供了双向控制，保障集群注册的可控性：

  1. Workload Cluster 向 Management Cluster 申请注册

  2. Management Cluster 决定是否接受 Workload Cluster 的注册


OCM 中，应用部署的工作流如下，示例参见 [8]：

  1. Management Cluster 中

    1. 选择应用可部署的集群或集群集合

    2. 每个集群都有一个 Kubernetes namespace 对应

    3. 在选择的集群或集群集合的 namespace 中，通过 ManifestWork 描述资源和应用

  2. Workload Cluster 中

    1. Klusterlet 监听到 Managed Cluster 对应 namespace 中 ManifestWork 后，在所在集群部署资源和应用


Karmada 隐式控制 同一个应用部署在哪些集群，而在 OCM 中是需要显式指定。


Clusternet

Clusternet 是腾讯云推出的多集群管理项目，项目地址参见 [9]。

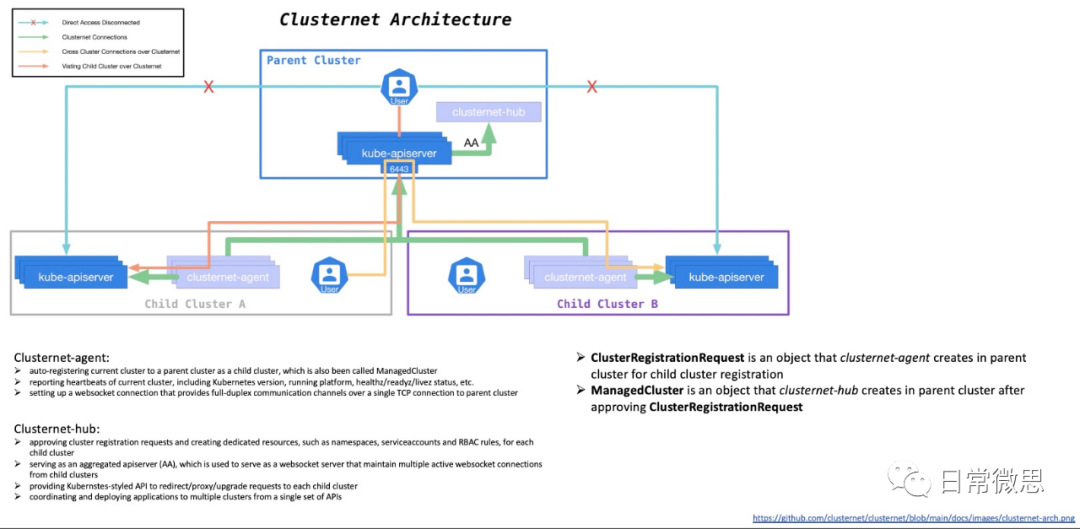

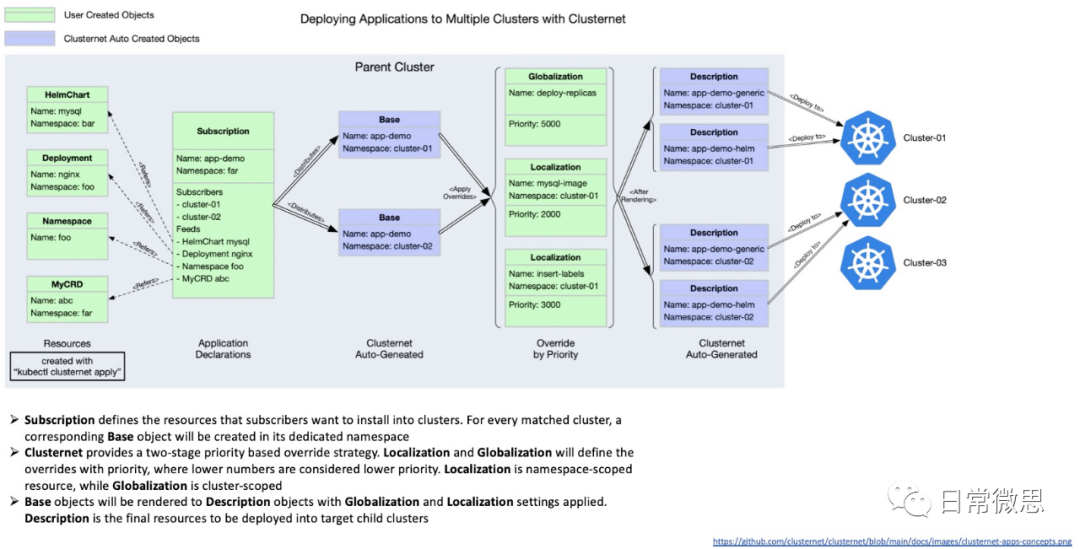

通过如下两张图简单理解其设计：



在 集群注册 方面，Clusternet 类似 OCM 实现了双向控制。

应用调度层面，用户可以指定选择哪些集群，然后 Clusternet 会根据配置将应用拆分到集群中部署。


通用问题


跨集群网络访问

上述 3 种多集群管理中，均会涉及到 同一个应用部署在多个集群 中的场景，此时就会涉及到应用跨集群访问，包括 集群间网络访问 和 外部对集群内应用访问 。


东西流量

社区中 KEP-1645 (Multi-Cluster Services API: [10]) 试图将跨集群网络访问标准化，提供跨集群的 Service API。目前有一个开源项目探索实现 Multiple-Cluster Services API，参见 [11]。

在这个 KEP 中，提出了两个 CRD:

  • ServiceExport

    • 决定一个集群中的 Serivce 是否允许被其他集群访问到

  • ServiceImport

    • 所在集群中，表征 ServiceExport 指定的服务


对于跨集群网络访问，是否扩展 Service 到跨集群场景，社区中也有不同的观点，可能会增加不必要的复杂度。

一种方案是每个集群有个 Gateway，作为集群流量的出入口，跨集群访问时统一走对应集群的 Gateway。

对于云厂商，网络通常会采用 VPC 管理，多集群网络访问，通常也会转换为 VPC 内部访问 或 跨 VPC 网络访问 问题，或许又会产生针对特定场景的跨集群网络访问方案。


另外，社区中也有一个多集群网络管理方案，可参见 [12]。


南北流量

暂时没有找到社区中有相关的提议或实现，公有云场景中通常可以考虑借助 API Gateway 或 4 层 LB 以及 NAT+EIP 等实现。


集群命名

多集群管理中，需要 唯一识别集群 ，此时需要有规范化的命名。

社区中的 KEP-2149 (ClusterId for ClusterSet identification) 对此尝试规划化，有兴趣可以了解下：[13] 。


跨集群 Namespace 管理

Kubernetes 中，namespace 是作为资源和应用管理软隔离的方案，应用是部署在 namespace 维度。

在多集群场景中，同一个应用可能会分布在多个集群中，此时需要考虑针对 namespace 的统一管理。


社区中有个 Namespace Sameness 的提议，可参见 [14]，核心观点：

  • For a set of related clusters governed by a single authority, all namespaces of a given name are considered to be the same namespace

  • A single namespace should have a consistent owner across the set of clusters


该提议将 namespace 扩展到多集群级别，同样命名的 namespace 在不同的集群中有相同的语义，简化了 资源/应用 与 namespace 之间的映射管理。


管控 Controller

当前社区中的 Controller 多是面向 单集群+单租 场景，在多集群管理中，这类 Controller 需要部署在每个需要其能力的集群中。随着集群规模的增长，相应的运维成本和资源成本也会越来越大。


一种思路是将 Controller 实现为面向 多集群+多租 场景，Controller 在 Management Cluster 中统一部署，监听多个目标 Workload Cluster 的 kube-apiserver，然后做相应的操作。实现上可参考社区 VirtualCluster [15] 项目中 syncer [16] 的实现。部分场景中需要将相关的 CRD 与 Controller 拆开，Controller 部署在 Management Cluster 中，CRD 部署在 Workload Cluster 中。

但这种方式需要考虑 爆炸半径，可根据集群的重保级别判断是否下放 Controller，通过资源换取稳定性。


小结

上述对开源的多集群管理方案及通用问题进行了简单的总结，尝试将其解决方案映射到多集群管理的问题域中，进一步理解多集群管理面对的问题，通过定义抽象整理问题域并细化问题，为设计匹配自身技术和业务阶段的方案提供参考。


重新回顾该图：

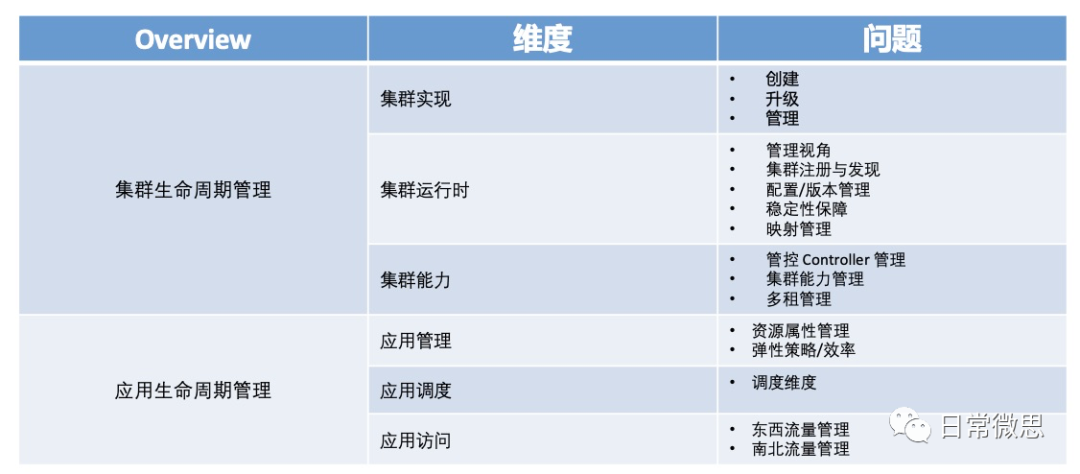

可以将多集群管理问题域抽象为：


多集群管理为应用管理带来了新的可能性，可以进一步利用不同场景的资源，满足应用的多场景服务 (中心/边缘等)、跨场景统一管理界面、稳定性保障等需求。


参考

  • [1]https://github.com/kubernetes-sigs/cluster-api

  • [2]https://cluster-api.sigs.k8s.io/user/quick-start.html

  • [3]https://cluster-api.sigs.k8s.io/user/concepts.html

  • [4]https://cluster-api.sigs.k8s.io/reference/providers.html

  • [5]https://github.com/karmada-io/karmada/

  • [6]https://open-cluster-management.io/

  • [7]https://github.com/open-cluster-management-io/OCM

  • [8]https://open-cluster-management.io/scenarios/deploy-kubernetes-resources/

  • [9]https://github.com/clusternet/clusternet

  • [10]https://github.com/kubernetes/enhancements/tree/master/keps/sig-multicluster/1645-multi-cluster-services-api

  • [11]https://github.com/kubernetes-sigs/mcs-api

  • [12]https://github.com/submariner-io/submariner

  • [13]https://github.com/kubernetes/enhancements/tree/master/keps/sig-multicluster/2149-clusterid

  • [14]https://github.com/kubernetes/community/blob/master/sig-multicluster/namespace-sameness-position-statement.md

  • [15]https://github.com/kubernetes-sigs/cluster-api-provider-nested/tree/main/virtualcluster

  • [16]https://github.com/kubernetes-sigs/cluster-api-provider-nested/tree/main/virtualcluster/cmd/syncer
