初见 HTTP/2

2014年12月，互联网工程任务组（IETF）的 Hypertext Transfer Protocol Bis（httpbis）工作小组将 HTTP/2 标准提议递交至 IESG 进行讨论，于2015年2月17日被批准。HTTP/2 标准于2015年5月以 RFC 7540 正式发表，成为 HTTP 新的实现标准。

HTTP/2 不是用来替代 HTTP/1 的，而是用来提升 HTTP 的传输效率。HTTP/2 并没有重写 HTTP 协议，HTTP 请求方式、响应状态码、和其他 API 等应用层面都与 HTTP/1 是相同的。应用逻辑层面是一致的。

这项工作的基础是 SPDY，加入了一些改进。

谷歌于2009年公开了 SPDY 协议，W3C 将 SPDY 协议引入到 HTTP 协议中

主要特性

HTTP/2 的主要升级是性能方面。最主要的改进是使用单个 TCP 连接来完成 C/S 端的全部会话通讯，使用二进制消息帧编码数据，支持多工通讯来提升传输效率。

多路复用，Multiplexing

先借用一张来自 Nginx 官网的图：

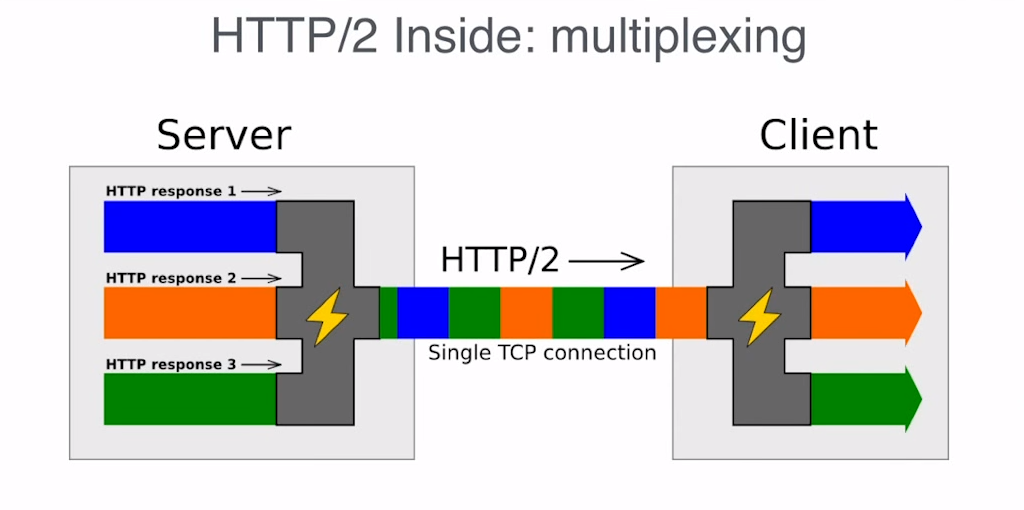

HTTP/2 multiplexes requests and responses over a single connection

HTTP/2 不是通过多个连接来处理多个请求和响应数据流的，而是通过一个连接来实现多个请求和响应的数据流的。它将不同的请求和不同的响应切片数据，同时并发地在一个连接中传输，每个切片都有自己的标识和大小字段，这样端点就可以确定哪个数据属于哪个请求。这些数据切片在 HTTP/2 中称为帧（frame）。

相对于 HTTP/1.1，虽然也支持长连接，但一个连接最多可以处理 6 个左右的请求。而且请求需要排队，一个请求完毕，另一个请求/响应才可以利用该连接进行发送。

使用一个 TCP 连接，大大降低了 TCP 建立连接的开销。我们都知道 TCP 是可靠连接，需要三次握手连接，双向确认关闭等复杂操作！尤其是当我们使用 TLS 连接时，建立连接的成本就更高了（比简单的 TCP 连接高不少），这种多连接的额外消耗就显得极为庞大，迫切需要处理！也是这个原因，主流浏览器实现的 HTTP/2 都是基于 TLS 上的，也就是 HTTPS 协议的 HTTP/2 连接，我们用 h2
标识。

HTTP/2 分为 h2 和 h2c，h2 为 HTTP/2 + TLS，而 h2c 仅为 HTTP/2 。

我们再通过浏览器的网络监控面板看一下，HTTP/1.1 和 HTTP/2 的连接情况：

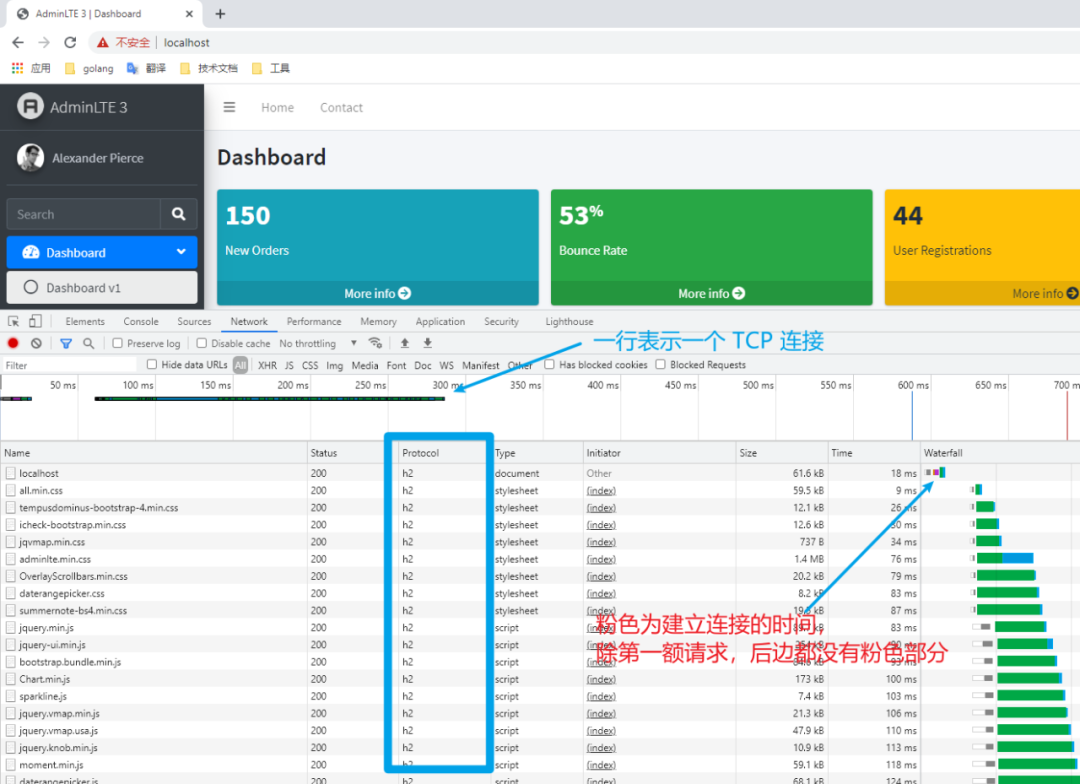

HTTP/2

image-20210817233319463

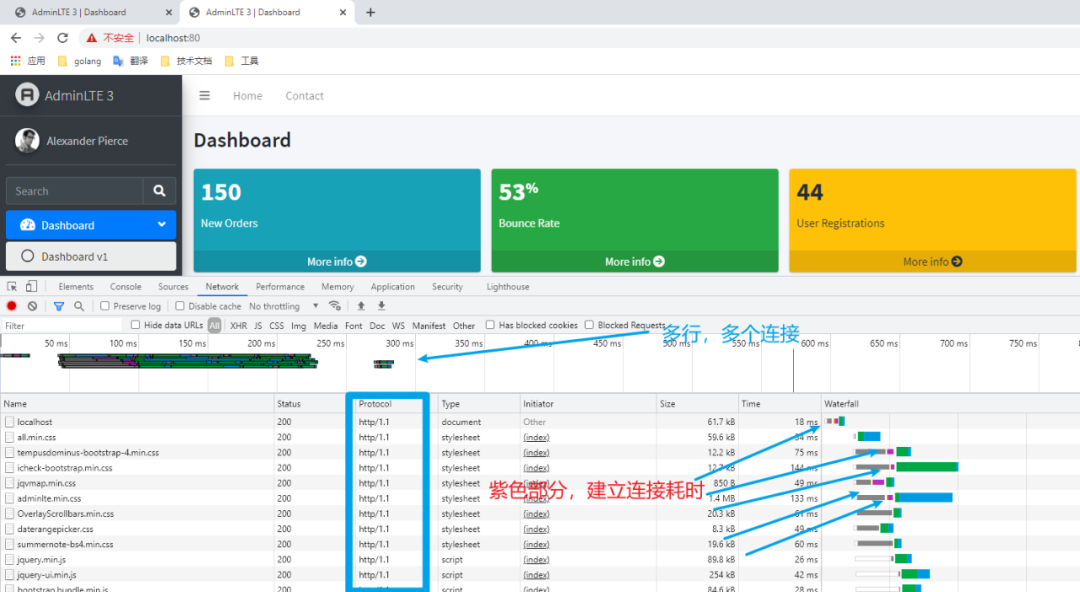

HTTP/1.1

image-20210817233522537

两个站点，除了启用 http/2 外，全部相同，都是 https 请求，都是一样的资源。大家可以清晰的看到，http/2 使用了一个连接，而 http/1.1 使用了5个连接，而且若资源增加，连接数量也会随之增加。

分析可知，也有一些缺点，比如由于每个数据切片（帧）都有自己的标识、自己的字段，因此除了实际数据之外，还需要传输一些元数据，它有一定的额外开销。因此，如果您只有一个请求/响应数据流，例如看电影，下载文件，那么 HTTP/2 就不是一个好的协议，因为不需要额外的数据切片。

优先级，Prioritization

浏览器在渲染应用页面时需要加载很多资源，这些资源本身就有重要程度的差异，优先加载重要资源有利于浏览器更高效快速地渲染必要的部分，尽快展示给用户，提升用户体验。HTTP/2 采用多路复用技术，同一源（服务器）的全部资源使用一个连接完成发送，为了避免线头堵塞，这时候资源传输的顺序就尤为重要！

线头堵塞，HOB，Head Of Line Blocking，队列前面的 packet 由于某些原因被延迟，进而会导致后面的 packets 被 blocked 的现象。就像前面出现交通状况了，后边会堵车。

HTTP/2 允许我们在获取资源时，指定资源的权重，进而通知服务器，那些资源应该优先传输。通常我们什么都不需要做，浏览器和 HTTP/2 服务器已经帮我们处理好了具体的细节。

影响优先级的指标主要是：权重（weight）和依赖关系（parent）。

浏览器在请求时，通常会依赖资源类型给出权重，在请求的 HEADERS 帧和 PRIORITY 帧中传输到服务器端。通常来说，html 请求权重最高，css、images、js、fonts 相对低一些，通常是静态分配的。而依赖关系由资源的 Referer 来确定。

服务器在获取到资源的优先相关信息时，会据此构建优先级树，来指导服务器的资源分配，包括 CPU、Memory、带宽等。优先级树，会依赖资源的依赖关系，资源权重，parent 资源权重等来确定。

传输数据时，先根据依赖关系层级选择，当依赖层级相同时，再根据计算出来的相对权重选择。

1// **相对权重**大概的计算方式如下：
2相对权重 = 资源权重 * 上级资源相对权重

在多路复用上，有了资源的传输权重，岂不是如虎添翼！

头部压缩，Header Compression

HTTP 请求时，头部往往会出现大量的重复信息。例如若有大量的 cookie，每次浏览器向服务器请求时，都会携带大量的且内容相同的 cookie，是不是造成了带宽传输的浪费？再比如 UserAgent，很长一段代理信息，但是从开始到结束，这个值是不变的，没有必要反复的传输。

HTTP/2 头压缩算法为 HPACK，思路是将请求和响应头中特定的关键字给编上索引号码，这样在传输固定内容时，仅仅需要传输索引号码即可，因为 B/S 两端都可以利用该这个索引号码来确定头内容是什么。

例如：静态表

IndexHeader NameHeader Value
2:methodGET
3:methodPOST
………………
8:status200
13:status404
33date
58user-agent可变的 user-agent 值
….

这样，当浏览器发送 GET 方式请求时，仅仅需要在头帧（Frame）中发送数字 2，即可代表 GET method。同样当服务响应 200 状态码时，就可以直接返回 8 就ok了。当值不能预定义时，会把头字段对应的值存储到对应的 Header value 中。这张表称为静态表。完整静态表见附录。

存储非预定义头（例如 x-powered-by
）时，会使用另一张结构类似的表， 称为动态表。也会将每对头 Name:Value 做成索引。

例如，动态表：

IndexHeader NameHeader Value
68x-powered-bysome value
………………

两个表结合，HPACK 就得到了全部使用的头 Name:Value 的索引集合。这个索引集合，B、S 两端同时维护，内容保持一致。这样，B/S 在传输时，仅仅需要传输索引号和变化的值即可，不再需要传递大量的重复数据了。

除此之外，传输数据时，头部还会采用静态霍夫曼编码来压缩数据，减少体积。

看一张图：来自 https://www.oreilly.com/

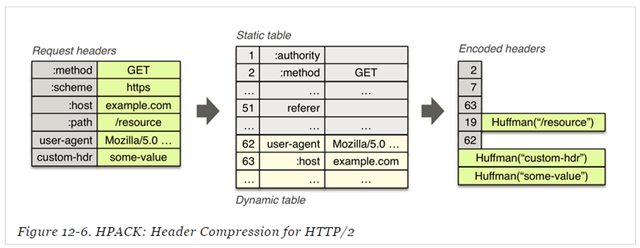

上图中，演示了一个请求头，基于静态表，形成编码后的请求头实体的过程，其中：

  • 2，7，62，就是静态表的索引，只需要传递索引号即可，B、S 两端都知道内容是什么

  • 19，value 是新的，name 是索引19对应的，value 采用了 huffman 编码

  • 最后还有一组自定义的 name:value 对，都采用了 huffman 编码

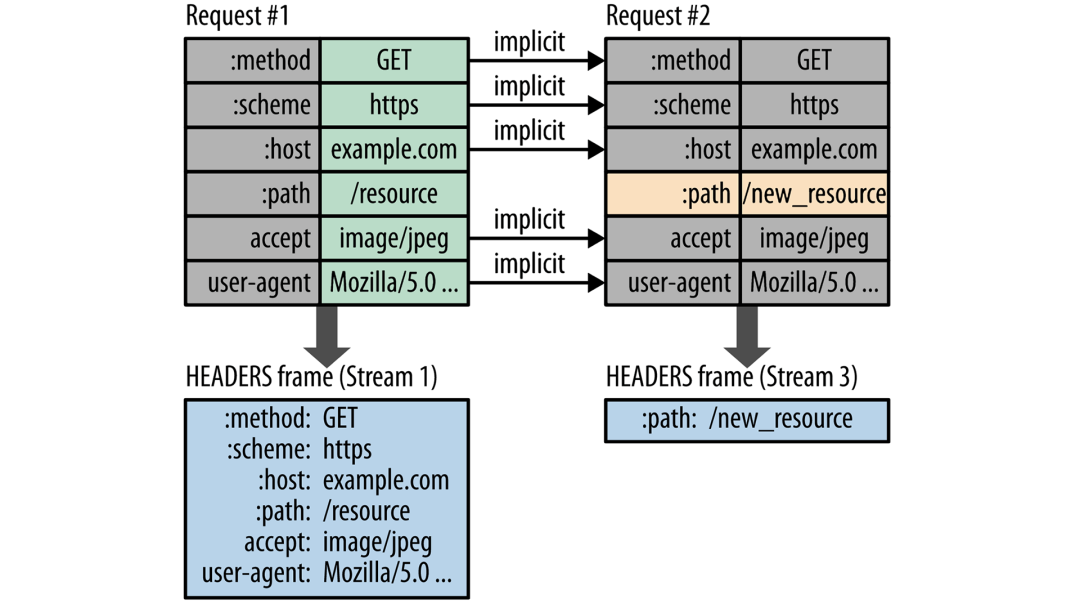

再看一图：来自 https://www.oreilly.com/


上图中，请求 #2， 所需要发送的头仅有一条即可，因为其他的头未发生改动，只需要将改动发送即可！

二进制编码，Binary

HTTP/2 在传输数据时，除了把数据切片为帧外，还会对数据进行二进制编码，无论是 Headers 还是 Body。对应的 HTTP/1.1 是采用字节编码。

二进制编码的特点：

  • 解析成本大大降低

  • 减少额外编码大量的冗余数据，数据体积变小

  • 可读性差，不容易调试，这说的是人类（具体说是 IT 民工，认证了的）。机器自己读着很爽！

来一张编码比较图：

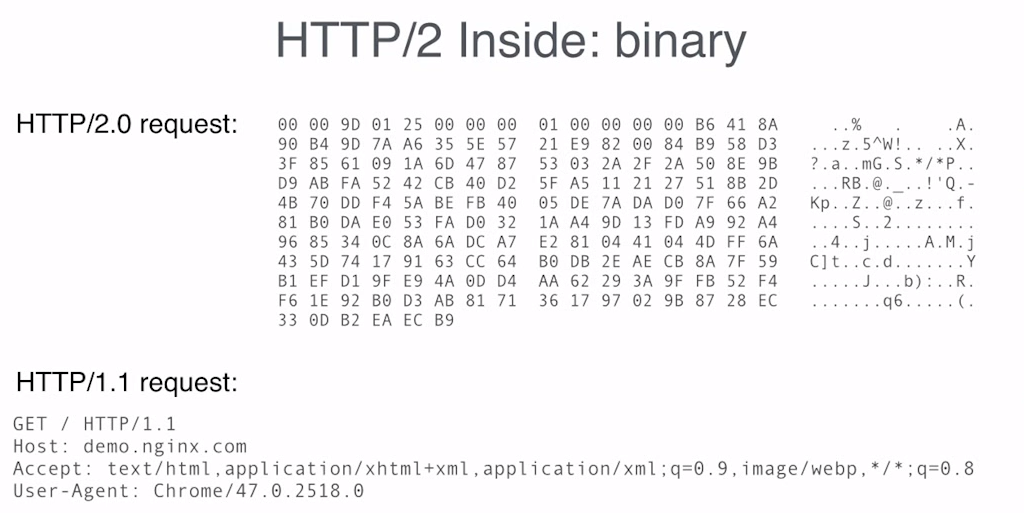

Slide illustrating how payload in HTTP/2 request is in binary, whereas HTTP/1.1 request is human-readable text

其实，编码不同，我们一般在调试时也感受不到。即使是二进制编码，我们在乎的是最终的结果，也就是 HTTP 解码之后的结果！说白了，即使是 h2，即使是 https，我们还是可以在浏览器的调试工具中，看到我们发出的请求，以及收到的响应！

对于，做底层抓包分析的工作人员，难度就提升了，例如我们用 wireshark 去抓包，就不容易分析具体内容了。当然了，这也和采用 TLS 传输（HTTPS）有关！

服务器推送，server push

故名思意，服务器主动将资源发送到浏览器端，称为推送！

我们以 nginx 的实现为例，来了解一下服务器推送！

http2_push 推送指令

这个推送不是任意资源都推送，必须是被依赖的资源才可以推送，也需满足同源策略。例如：

1<!-- index.html -->
2<head>
3  <link rel="stylesheet" href="dist/css/adminlte.min.css">
4</head>
5<body>
6    <script src="dist/js/adminlte.js"></script>
7</body>

此时 nginx 配置，指令 http2_push
用于设置推送资源：

1location / {
2        root   /usr/share/nginx/html;
3        index  index.html index.htm;
4        http2_push /dist/css/adminlte.min.css;
5        http2_push /dist/js/adminlte.js;
6    }

http2_push 需要使用带有绝对目录的相对地址。说白了，就是以 / 开头，表示从 root 目录开始。

当浏览器针对该服务器请求 Index.html 资源时，就会将 adminlte.min.css
和 adminlte.js
推送到浏览器端，如图：

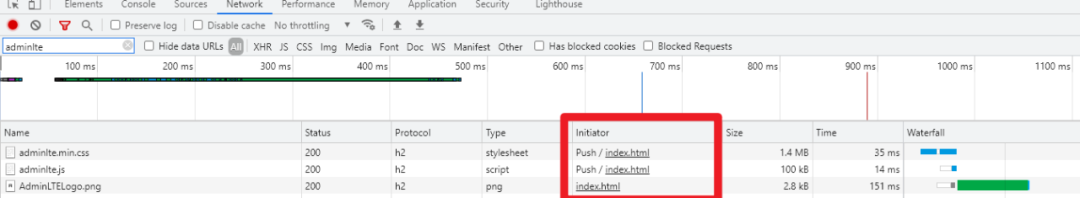

image-20210821111602843

这个流程的思路如图所示：

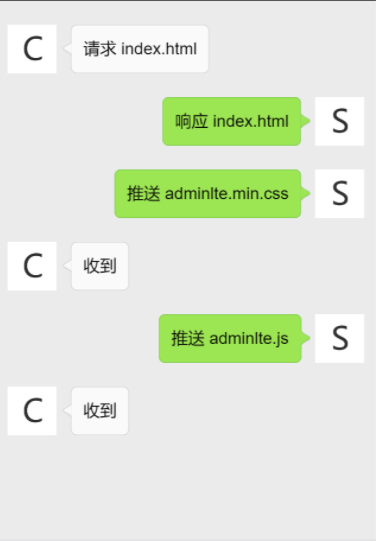

image-20210821112253988

自动推送 http2_push_preload

http2_push
指令推送时，需要配置大量的静态资源依赖关系。这个操作在很多情况下会不方便，或者受到限制。缘于此，Nginx 也支持基于响应头中的 Link preload 字段完成自动推送。响应头格式为：

1Link: </css/styles.css>; rel=preload; as=style
2Link: </css/styles.css>; rel=preload; as=style, </js/scripts.js>; rel=preload; as=script
3

自动推送使用配置 http2_push_preload on|off
:

1location / {
2    root   /usr/share/nginx/html;
3    index  index.html index.htm;
4    proxy_pass http://upstream;
5    http2_push_preload on;
6}

nginx 服务器虽开启了自动推送，但 nginx 不能确定哪些资源要自动推送。这个需要后端程序来完成，nginx 通过 upstream
指令与后端程序交互，例如 Go, PHP 等：

PHP：

1header("Link: </dist/css/adminlte.min.css>; rel=preload; as=style");
2header("Link: </dist/js/adminlte.js>; rel=preload; as=script");

Go

1mux := http.NewServeMux()
2mux.HandleFunc("/", func(w http.ResponseWriter, req *http.Request) {
3        w.Header().Add("Link", "</dist/css/adminlte.min.css>; rel=preload; as=style");
4        w.Header().Add("Link", "</dist/js/adminlte.js>; rel=preload; as=script");
5    })

如果服务器或者浏览器不支持 HTTP/2，那么浏览器就会按照 preload 来处理这个头信息，预加载指定的资源文件。

选择性推送

服务器推送一个小 bug 是，服务器不确定浏览器是否真正需要该资源。例如，浏览器已经缓存了 /style.css
，那么就不需要推该资源了。一个示例，在 cookie 中有 session=1
时，不推送，没有该字段时推送，示例来自 https://www.nginx.com/blog/nginx-1-13-9-http2-server-push/：

 1server {
 2    http2_push_preload on;
 3
 4    location = /demo.html {
 5        add_header Set-Cookie "session=1";
 6        add_header Link $resources;
 7    }
 8}
 9
10map $http_cookie $resources {
11    "~*session=1" "";
12    default "</style.css>; as=style; rel=preload, </image1.jpg>; as=image; rel=preload, </image2.jpg>; as=image; rel=preload";
13}

该逻辑通常在后端应用处理。

数据帧，Frame

HTTP/2 数据传输最小的单位是帧，Frame，所有的数据包括，head、body 都会打包到 Frame 发送。

Frame 是在数据传输流中的每个数据切片，为了标识 Frame 属于哪个流 Stream，Frame 结构会有  Stream ID 字段标识所属的数据流。

基于传输内容不同，Frame 分为很多类型，例如 Header、Data、PRIORITY 等。

帧格式，format

帧由 Header 和 Payload 组成，Header 长度固定，9 Bytes，72 bits。

格式如下：

 1 +-----------------------------------------------+
 2 |                 Length (24)                   |
 3 +---------------+---------------+---------------+
 4 |   Type (8)    |   Flags (8)   |
 5 +-+-------------+---------------+-------------------------------+
 6 |R|                 Stream Identifier (31)                      |
 7 +=+=============================================================+
 8 |                   Frame Payload (0...)                      ...
 9 +---------------------------------------------------------------+
10

字段说明如下：

  • Length，荷载数据长度，24 位无符号整型可表示最大数 16,384(2^14)，意味着 PayLoad 数据最大长度为 16,384。

  • Type，帧类型

  • Flags，标志位

  • R，保留位

  • Stream Identifier，流 ID，标识 Frame 所属的流

  • Frame Payload，荷载数据

帧类型，type

Frame TypeCode
DATA0x0数据帧，请求或响应主体帧
HEADERS0x1头帧，请求或响应头
PRIORITY0x2优先级帧，发送方对流优先级权重的建议值
RST_STREAM0x3强制停止帧，关闭对应流，接收者不能够在此流上发送任何帧
SETTINGS0x4设置帧，接收者向发送者通告己方设定，服务器端在连接成功后必须第一个发送的帧
PUSH_PROMISE0x5推送准备帧，服务器端通知对端准备推送数据
PING0x6Ping 帧，测试响应时间，心跳机制用于检测空闲连接是否有效
GOAWAY0x7优雅停止帧，通知对方关闭流，但需要完成未完成的任务
WINDOW_UPDATE0x8窗口升级帧，用于流量控制
CONTINUATION0x9延续帧，一个HEADERS/PUSH_PROMISE 帧后面会跟随零个或多个 CONTINUATION，只要上一个帧没有设置END_HEADERS 标志位

更详细的信息请参考：https://datatracker.ietf.org/doc/html/rfc7540#section-6

列举几个类型的帧载荷结构

DATA 类型的 PayLoad：

1+---------------+
2|Pad Length? (8)|
3+---------------+-----------------------------------------------+
4|                            Data (*)                         ...
5+---------------------------------------------------------------+
6|                           Padding (*)                       ...
7+---------------------------------------------------------------+

字段说明：

  • Pad Length，填充长度

  • Data，应用数据

  • Padding，填充

HEADER 类型的 PayLoad：

 1+---------------+
 2|Pad Length? (8)|
 3+-+-------------+-----------------------------------------------+
 4|E|                 Stream Dependency? (31)                     |
 5+-+-------------+-----------------------------------------------+
 6|  Weight? (8)  |
 7+-+-------------+-----------------------------------------------+
 8|                   Header Block Fragment (*)                 ...
 9+---------------------------------------------------------------+
10|                           Padding (*)                       ...
11+---------------------------------------------------------------+

字段说明：

  • Pad Length，填充长度

  • E，是否依赖专用位

  • Stream Dependency，流依赖

  • Weight，优先级权重

  • Header Block Fragment，头块分段

  • Padding，填充

SETTING 类型的 PayLoad：

1+-------------------------------+
2|       Identifier (16)         |
3+-------------------------------+-------------------------------+
4|                        Value (32)                             |
5+---------------------------------------------------------------+

字段说明：

  • Identifier，配置项标识

  • Value，配置项值

标志位，flag

下表展示了 Frame 类型和标志可能的组合关系，引用自 https://metacpan.org/release/CRUX/Protocol-HTTP2-0.14/view/lib/Protocol/HTTP2/Frame.pm：

 1Table represent possible combination of frame types and flags.
 2Last column -- Stream ID of frame types (x -- sid >= 1, 0 -- sid = 0)
 3
 4
 5                    +-END_STREAM 0x1
 6                    |   +-ACK 0x1
 7                    |   |   +-END_HEADERS 0x4
 8                    |   |   |   +-PADDED 0x8
 9                    |   |   |   |   +-PRIORITY 0x20
10                    |   |   |   |   |        +-stream id (value)
11                    |   |   |   |   |        |
12| frame type\flag | V | V | V | V | V |   |  V  |
13| --------------- |:-:|:-:|:-:|:-:|:-:| - |:---:|
14| DATA            | x |   |   | x |   |   |  x  |
15| HEADERS         | x |   | x | x | x |   |  x  |
16| PRIORITY        |   |   |   |   |   |   |  x  |
17| RST_STREAM      |   |   |   |   |   |   |  x  |
18| SETTINGS        |   | x |   |   |   |   |  0  |
19| PUSH_PROMISE    |   |   | x | x |   |   |  x  |
20| PING            |   | x |   |   |   |   |  0  |
21| GOAWAY          |   |   |   |   |   |   |  0  |
22| WINDOW_UPDATE   |   |   |   |   |   |   | 0/x |
23| CONTINUATION    |   |   | x | x |   |   |  x  |

几个标志位含义为：

  • END_STREAM 0x1，结束流

  • ACK 0x1，确认

  • END_HEADERS 0x4，结束头

  • PADDED 0x8，填充

  • PRIORITY 0x20，优先

附录

静态表

查看原文，完整静态表

数据库
