Aeron是如何实现的？—— Ipc Publication

BUG侦探 2021-11-24
584

接上文
《Aeron是什么？》
《Aeron中这么多空闲策略选哪个？》
《Aeron是如何实现的？—— Conductor》

0. 简介

最近我们用 Aeron 实现了 Mesh agent 与 sdk 之间的共享内存通信，但是在使用过程中越来越感觉到 Aeron 框架太重了，其中很大部分功能完全用不到，有些想要自定义的逻辑很难在现有框架中实现。
所以我们计划深入到 Aeron 源码中，看看它是如何实现的，最终尝试实现一个轻量的 Mesh 共享内存通信类库。
上文分析了 Conductor 的逻辑，本文继续分析 Ipc Publication 的逻辑。

1. Driver Conductor - add[Exclusive]Publication

在发送数据之前，需要先向 Driver Conductor 发送ADD_[EXCLUSIVE_]PUBLICATION命令，让 Driver 初始化通信的共享内存结构。

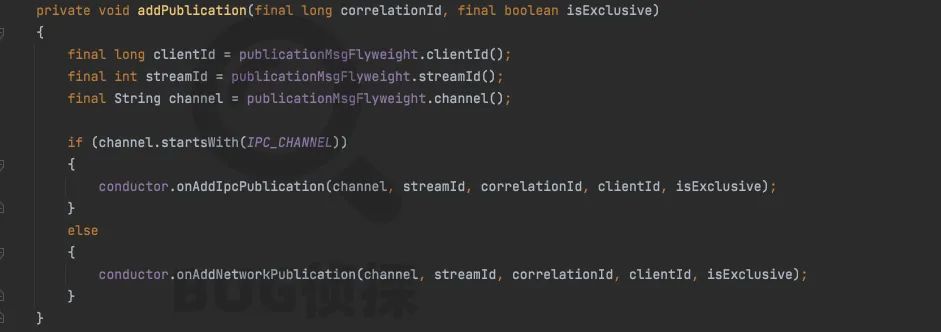

至于 Conductor 交互的逻辑不再赘述，直接看 Driver Conductor 处理 ADD_[EXCLUSIVE_]PUBLICATION命令的逻辑。处理逻辑的入口在 io.aeron.driver.ClientCommandAdapter：

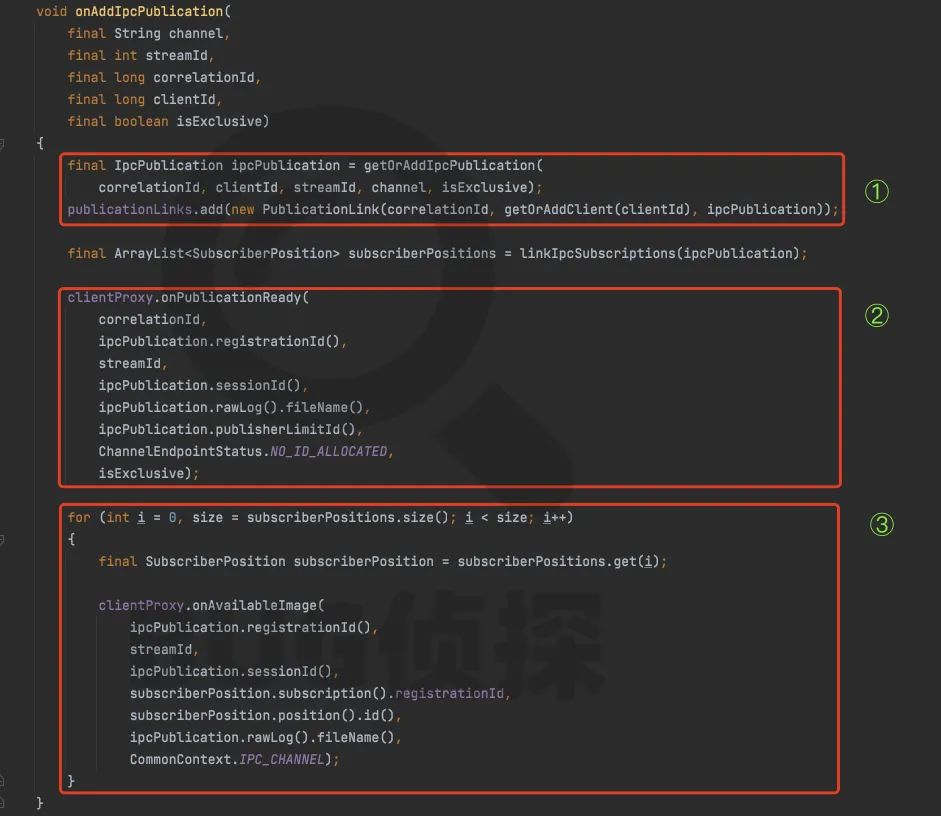

这里只关心IPC_CHANNEL，进入io.aeron.driver.DriverConductor：
三个主要步骤：

  1. 创建IpcPublication，核心就是 "${aeronDirectory}/${correlationId}.logbuffer" 共享内存文件；

  2. 返回ON_[EXCLUSIVE_]PUBLICATION_READY消息；

  3. 向所有相关的 subscribers 发送ON_AVAILABLE_IMAGE消息。（subscribers 收到该消息就会读取共享内存进行消费，具体逻辑下篇分析）

1.1 ${correlationId}.logbuffer 共享内存文件

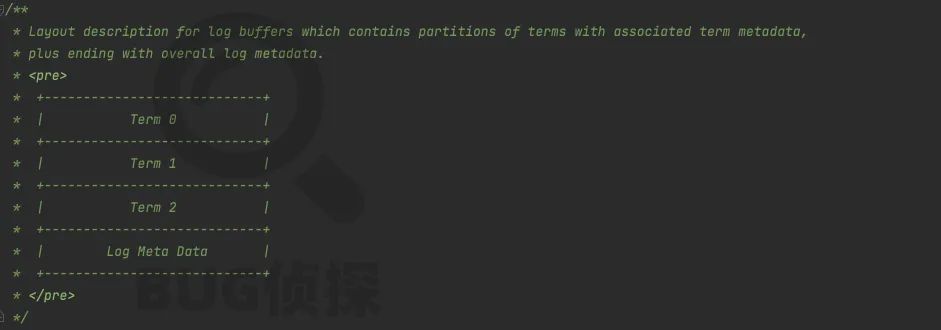

logbuffer 文件结构的定义在io.aeron.logbuffer.LogBufferDescriptor中：
上面三个 Term 用于传输数据，这三个 Term 轮转使用，Aeron Cookbook 上有个动画演示，看起来这种设计主要有利于 UDP 数据流重建。

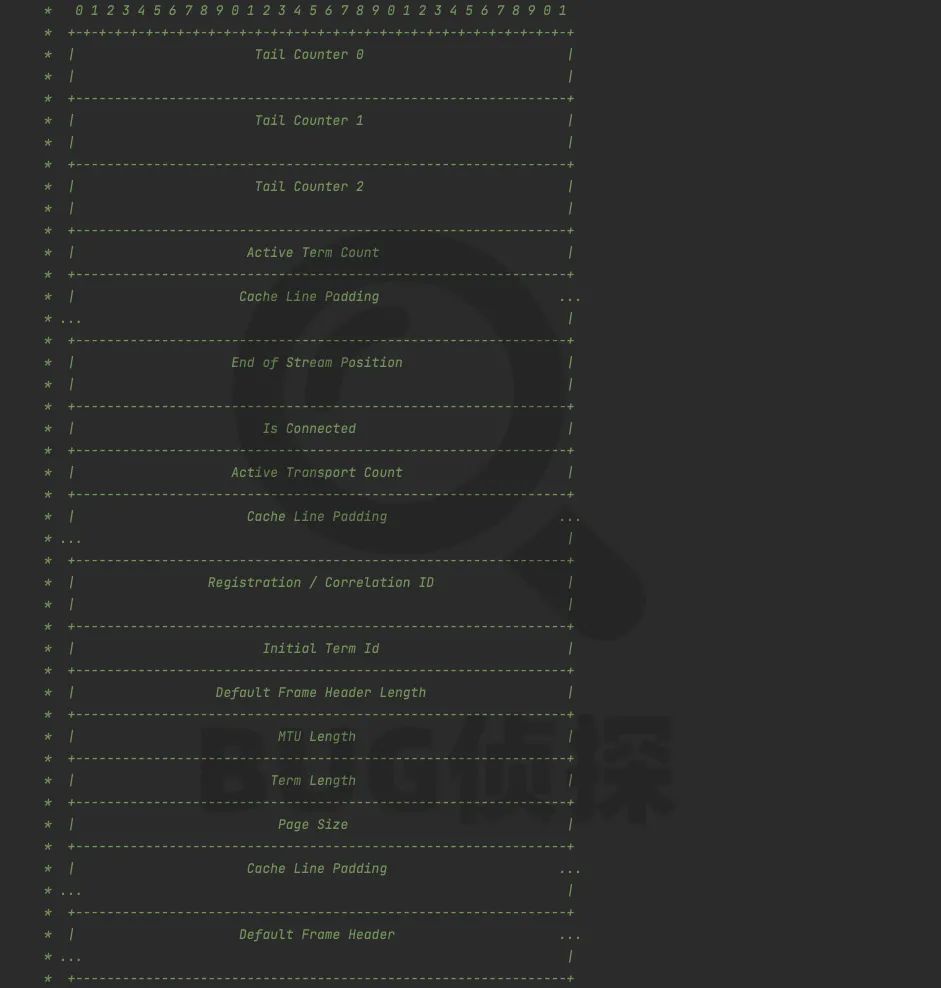

下面的 Meta Data 比较复杂，具体字段用到的时候再详细看：

2. Client Conductor - onNew[Exclusive]Publication

client 收到ON_[EXCLUSIVE_]PUBLICATION_READY消息后构建相应的[Exclusive|Concurrent]Publication，该类封装了发送消息的逻辑。
其中ConcurrentPublication支持并发发送数据，但是性能不如ExclusivePublication 好。

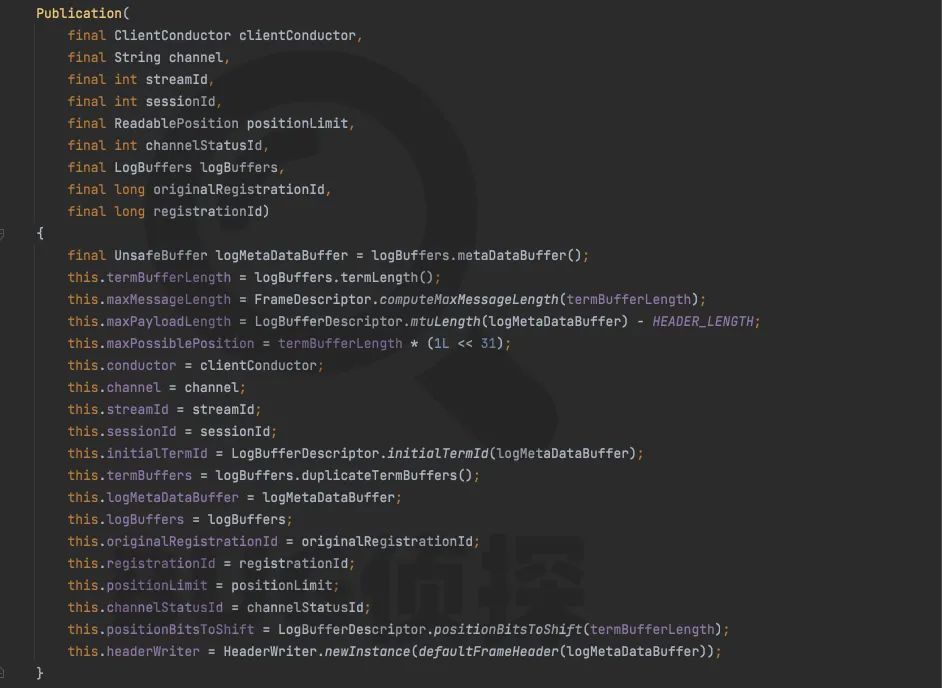

看一下父类io.aeron.Publication的构造方法：

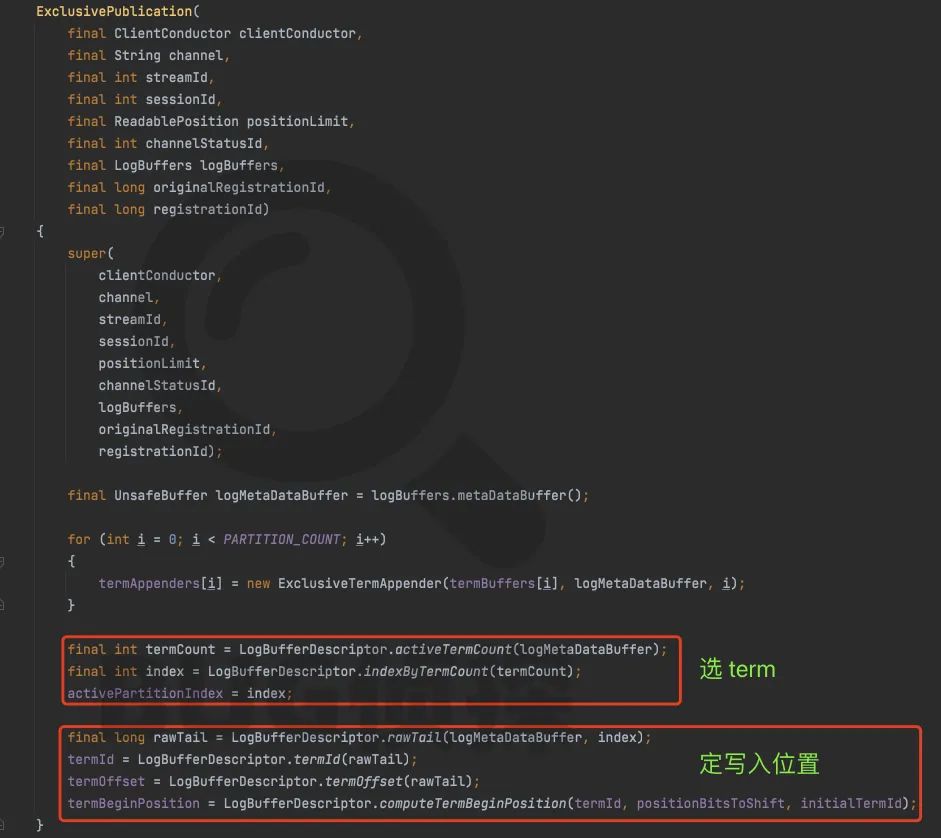

再看一下io.aeron.ExclusivePublication的构造方法（ConcurrentPublication 的主干逻辑类似，这里就不详细看了）：
大部分参数比较直观，termAppenders封装了具体 Term 的写入逻辑。
上面的提到的 Term 轮转用法具体到代码中，就是activePartitionIndex和termBeginPosition这两个变量的维护。
首先看一下选哪个 Term：

  1. 从 Log Meta Data 中取出 Active Term Count (termCount)

  2. termCount按照PARTITION_COUNT(3)取余得到当前的 Term 索引 (index)

然后看一下从哪个位置开始写：

  1. 从 Log Meta Data 中获取对应的的 Tail Counter #index (rawTail)

  2. rawTail的高 32 位是 termId，低 32 位是termOffset

  3. termBeginPosition = (termId - initialTermId) << positionBitsToShift，其中positionBitsToShift这步操作本质上就是乘 Term 的长度

最后需要解释一下positionLimit，这个值读取的是 cnc.dat 中的一个 Counters Buffer，用于表示可以写入的位置限制，主要作用是传递 Subscriber 的消费能力，用于背压。（这个值的更新在 Driver 中，下篇分析 Subscription 时再详细看）
这个信息可以通过io.aeron.samples.AeronStat工具查看。其 label 是 "pub-lmt: ${registrationId} ${sessionId} ${streamId} ${channel}"，其中的 registrationId 就是 logbuffer 文件名的 correlationId。

3. ExclusivePublication - offer

发送数据有两个方法offer和tryClaim。

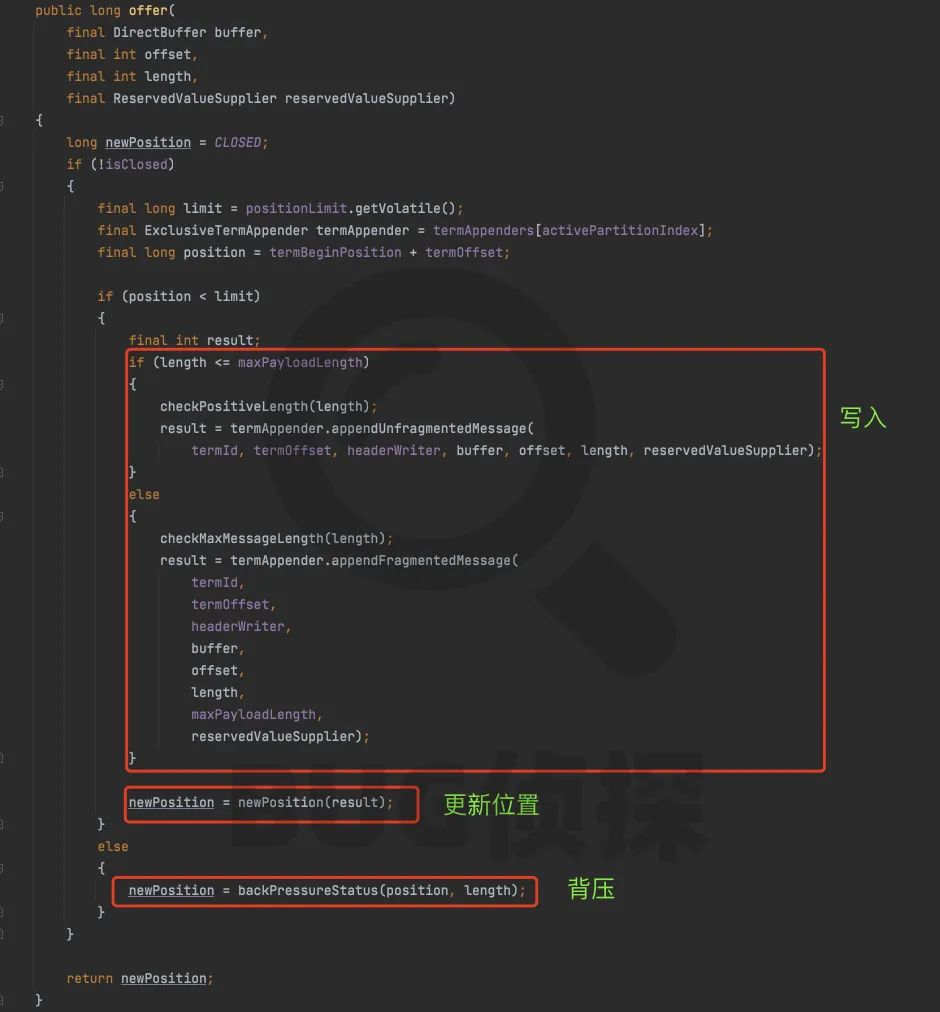

看一下ExclusivePublication的offer方法（ConcurrentPublication的主干逻辑与之类似，只是多了些并发控制）：

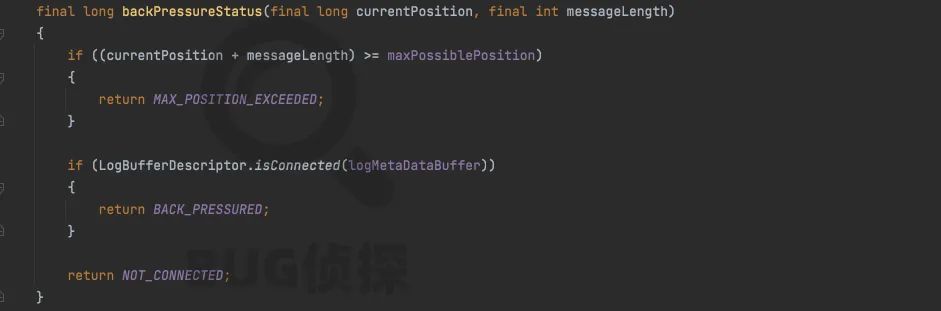

首先如果写入的位置 position 大于等于limit，也就是消费的能力更不上写入了，那么产生背压（ConcurrentPublication由于存在并发的情况，所以并不是严格限制，但是不会超过该 term）：
这里还有个细节maxPossiblePosition，主要是限制 termCount 这个 int 值不要溢出。

3.1 termAppender.append[Un]fragmentedMessage 写入数据

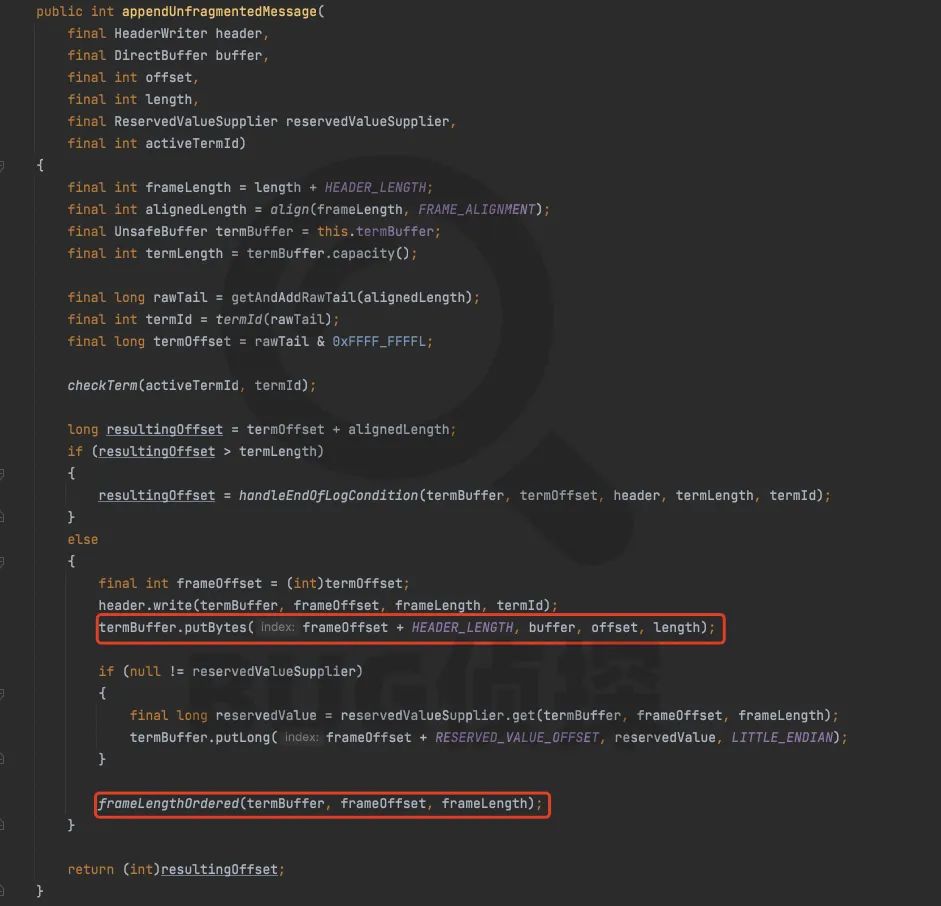

对于正常可以写入的情况，如果写入的数据小于 MTU，那么调用 appendUnfragmentedMessage：
首先更新 Tail Counter #index。

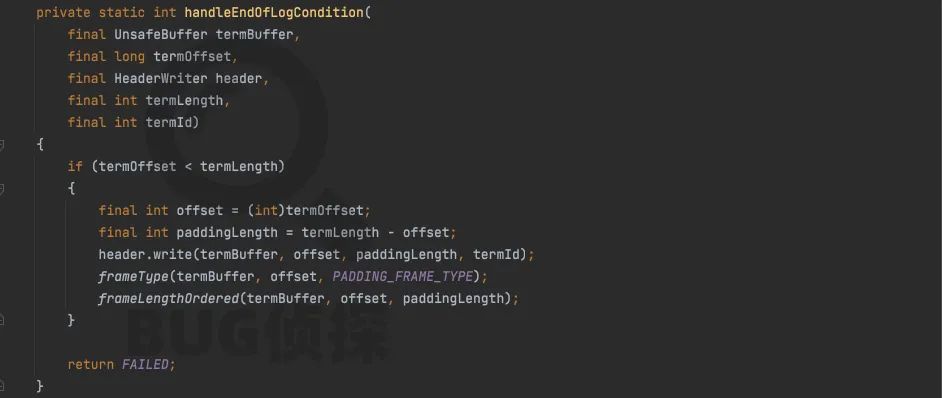

如果写入的长度大于本 term 剩余可写空间了，那么在handleEndOfLogCondition方法中处理异常情况：
剩余空间填充一个PADDING_FRAME_TYPE的消息，然后返回FAILED(-1)。
如果本 term 剩余可写空间足够，那么依次写入 header、reservedValue 和数据。
关于长度字段的写入，有个小细节很有意思，先写入一个负值，最后再写入一个正值。通过这种方式可以保证 subscriber 读到“正值”时，数据已经全部写入了。
对于数据大于 MTU 的场景，就需要对数据分段了，其它的逻辑跟上面是一样的，只是通过BEGIN_FRAG_FLAG和END_FRAG_FLAG标识了消息。

3.2 newPosition 更新位置

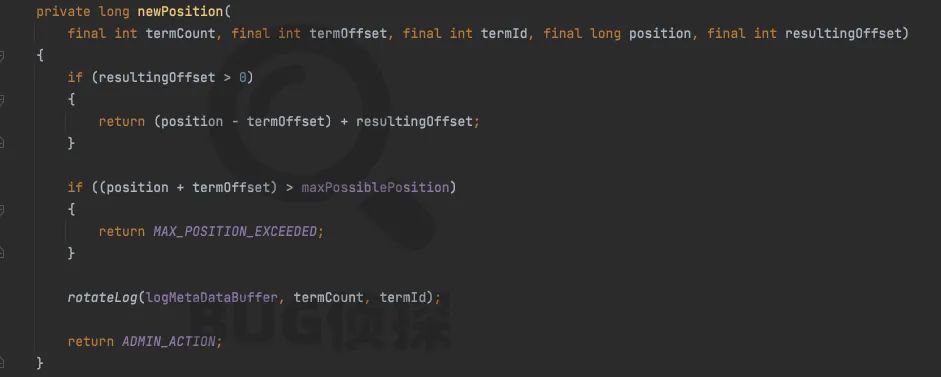

数据发送成功后，通过newPosition方法更新位置信息：
如果写入成功了，那么直接更新本地变量termOffset即可。
如果写入失败了，又不是超过最大位置的场景，那么就需要轮转 term 了。

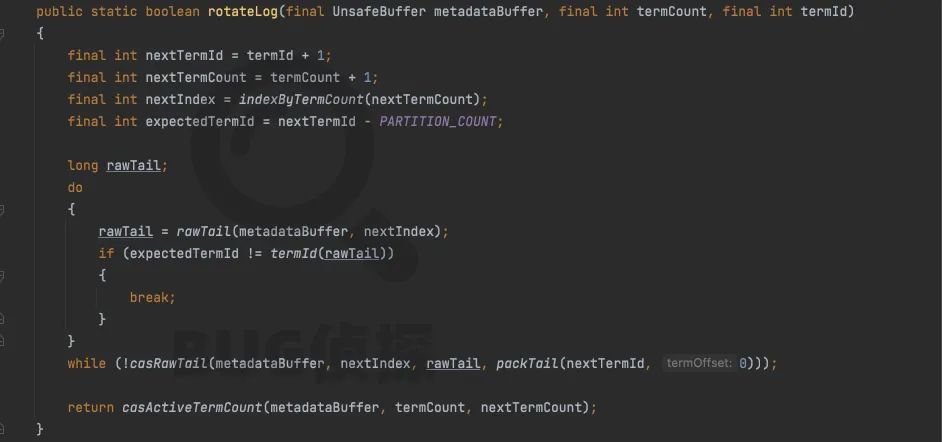

更新 Log Meta Data 中的 Active Term Count 和 Tail Counter #next，以及相关的本地变量。

4. tryClaim

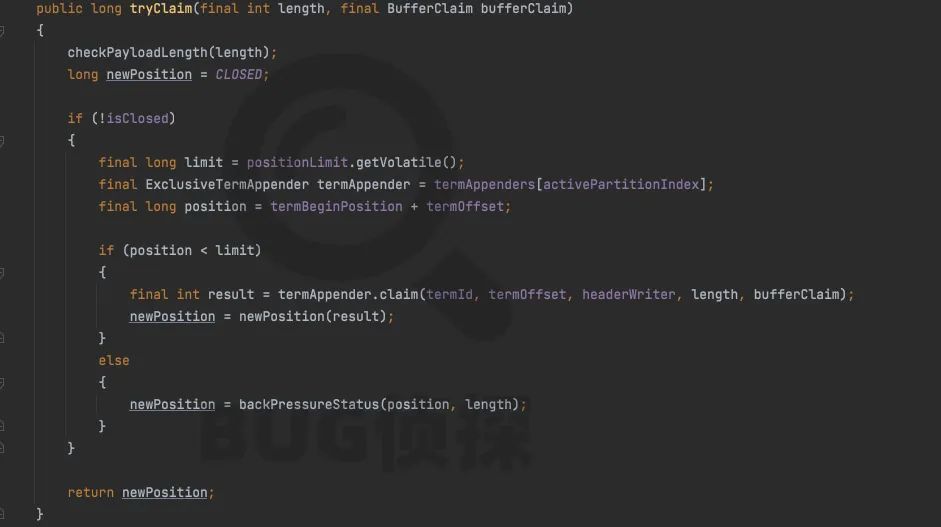

最后看一下tryClaim方法，主干逻辑与offer一致。
区别在于：offer 时，数据已经准备好，所以在处理逻辑中直接写入；tryClaim 时，只是预先占着位置，上层通过BufferClaim写入数据，最后commit时，提交“正值”的长度字段。


🔍
