基本条形图
条形图是常见且重要的绘图类型。通过 Bokeh，可以轻松创建各种堆积或嵌套的条形图，并通常处理分类数据。

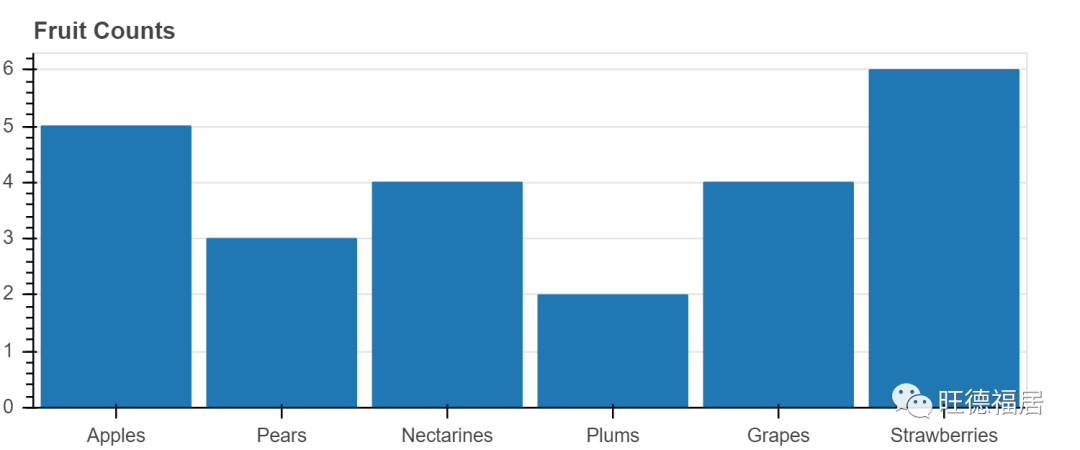

下面的示例显示了一个简单的条形图，它使用 vbar
方法创建，用于绘制垂直条形图。（有一个相应的 hbar
对应水平条。） 我们还设置了一些绘图属性以使图表看起来更好，有关视觉属性的信息，请参见《Bokeh教程：样式和主题》。
# 下面是分类数值
fruits = [
'Apples',
'Pears',
'Nectarines',
'Plums',
'Grapes',
'Strawberries',
]
# 将 x_range 设置为上面的分类
p = figure(
x_range=fruits,
plot_height=250,
title="Fruit Counts"
)
# 分类数据同样可以用于坐标
p.vbar(
x=fruits,
top=[5, 3, 4, 2, 4, 6],
width=0.9
)
# 设置属性，让绘图更美观
p.xgrid.grid_line_color = None
p.y_range.start = 0
show(p)
当我们想创建一个具有分类范围的图时，我们将分类值的有序列表传递给 figure
，例如 x_range = ['a', 'b', 'c']
。在上面的图中，我们将水果列表传递给 x_range
，我们可以看到这些水果被设置为 x 轴。
vbar
glyph 方法在需要一个定位条形中心的 x 位置，一个 top
，一个 bottom
（默认为0），和一个 width
。当我们像这里这样使用分类范围时，每个类别的宽度隐式为 1，因此，如我们在此处设置的那样，设置 width = 0.9
会使条形图彼此分开。（另一种选择是在范围内添加一些间隔。）
练习
创建你自己的简单条形图
由于 vbar
是一种 glyph 方法，因此我们可以将其与 ColumnDataSource
一起使用，就像我们可以与任何其他 glyph 一样。在下面的示例中，我们将数据（包括颜色数据）放入 ColumnDataSource

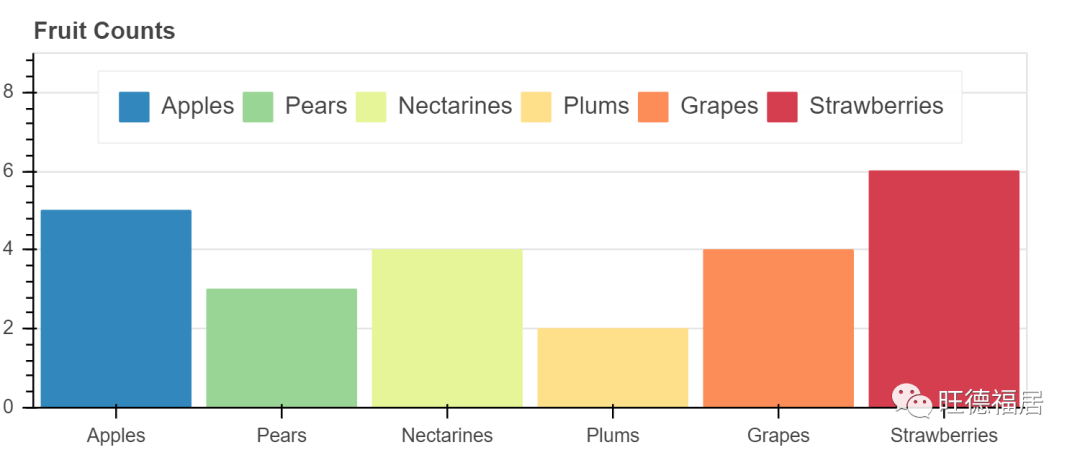

中，并使用它来驱动绘图。我们还添加了图例，有关图例和其他标注的更多信息，请参见 《Bokeh教程：添加标注》。
from bokeh.models import ColumnDataSource
from bokeh.palettes import Spectral6
fruits = [
'Apples',
'Pears',
'Nectarines',
'Plums',
'Grapes',
'Strawberries'
]
counts = [5, 3, 4, 2, 4, 6]
source = ColumnDataSource(
data=dict(
fruits=fruits,
counts=counts,
color=Spectral6
)
)
p = figure(
x_range=fruits,
plot_height=250,
y_range=(0, 9),
title="Fruit Counts"
)
p.vbar(
x='fruits',
top='counts',
width=0.9,
color='color',
legend_field="fruits",
source=source
)
p.xgrid.grid_line_color = None
p.legend.orientation = "horizontal"
p.legend.location = "top_center"
show(p)
练习
创建自己的使用 ColumnDataSource
驱动的简单条形图
堆叠条形图
通常需要将条码堆叠在一起。Bokeh使用 vbar_stack
和 hbar_stack
方法使这一过程变得简单。将数据传递给这些方法之一时，堆栈中的每个“行”都应在数据源中对应一个序列。您将提供一个列名称的有序列表，以从数据源中读取并堆叠在一起。
在下面的示例中，我们看到使用两次调用 hbar_stack
堆叠的水果出口（正值）和进口（负值）的模拟数据。每年各列中的值是根据 fruites
排序的，即，这不是“整洁”的数据格式。
from bokeh.palettes import GnBu3, OrRd3
years = ['2015', '2016', '2017']
exports = {
'fruits' : fruits,
'2015' : [2, 1, 4, 3, 2, 4],
'2016' : [5, 3, 4, 2, 4, 6],
'2017' : [3, 2, 4, 4, 5, 3]
}
imports = {
'fruits' : fruits,
'2015' : [-1, 0, -1, -3, -2, -1],
'2016' : [-2, -1, -3, -1, -2, -2],
'2017' : [-1, -2, -1, 0, -2, -2]
}
p = figure(
y_range=fruits,
plot_height=250,
x_range=(-16, 16),
title="Fruit import/export, by year"
)
p.hbar_stack(
years,
y='fruits',
height=0.9,
color=GnBu3,
source=ColumnDataSource(exports),
legend_label=["%s exports" % x for x in years]
)
p.hbar_stack(
years,
y='fruits',
height=0.9,
color=OrRd3,
source=ColumnDataSource(imports),
legend_label=["%s imports" % x for x in years]
)
p.y_range.range_padding = 0.1
p.ygrid.grid_line_color = None
p.legend.location = "center_left"
show(p)
请注意，我们还通过指定以下内容在分类范围（例如，轴的两端）周围 添加了一些填充
p.y_range.range_padding = 0.1
练习
创建堆叠条形图，使用单次 vbar_stack
调用
分组条形图
有时我们希望将条形图分组在一起，而不是将它们堆叠在一起。Bokeh 最多可以处理三个级别的嵌套（层次）类别，并将根据最外面的级别自动对输出进行分组。要指定网状分类坐标，数据源的列应包含元组，例如：
x = [
("Apples", "2015"),
("Apples", "2016"),
("Apples", "2017"),
("Pears", "2015),
...
]
其他列中的值对应于 x
中的每个项目，与其他情况完全相同。当使用这些类型的嵌套坐标进行绘制时，我们必须通过将 FactorRange
显式传递给 figure
来告知 Bokeh 内容并排序轴范围。在下面的示例中，可以看到下面的代码
p = figure(x_range=FactorRange(*x), ....)
from bokeh.models import FactorRange
fruits = [
'Apples',
'Pears',
'Nectarines',
'Plums',
'Grapes',
'Strawberries'
]
years = [
'2015',
'2016',
'2017'
]
data = {
'fruits' : fruits,
'2015' : [2, 1, 4, 3, 2, 4],
'2016' : [5, 3, 3, 2, 4, 6],
'2017' : [3, 2, 4, 4, 5, 3]
}
# this creates:
# [
# ("Apples", "2015"),
# ("Apples", "2016"),
# ("Apples", "2017"),
# ("Pears", "2015),
# ...
# ]
x = [ (fruit, year) for fruit in fruits for year in years ]
counts = sum(
zip(
data['2015'],
data['2016'],
data['2017']
),
()
) # 类似 hstack
source = ColumnDataSource(
data=dict(
x=x,
counts=counts
)
)
p = figure(
x_range=FactorRange(*x),
plot_height=250,
title="Fruit Counts by Year"
)
p.vbar(
x='x',
top='counts',
width=0.9,
source=source
)
p.y_range.start = 0
p.x_range.range_padding = 0.1
p.xaxis.major_label_orientation = 1
p.xgrid.grid_line_color = None
show(p)
练习
通过为 ColumnDataSource
添加颜色，使上面的图表每年具有不同的颜色

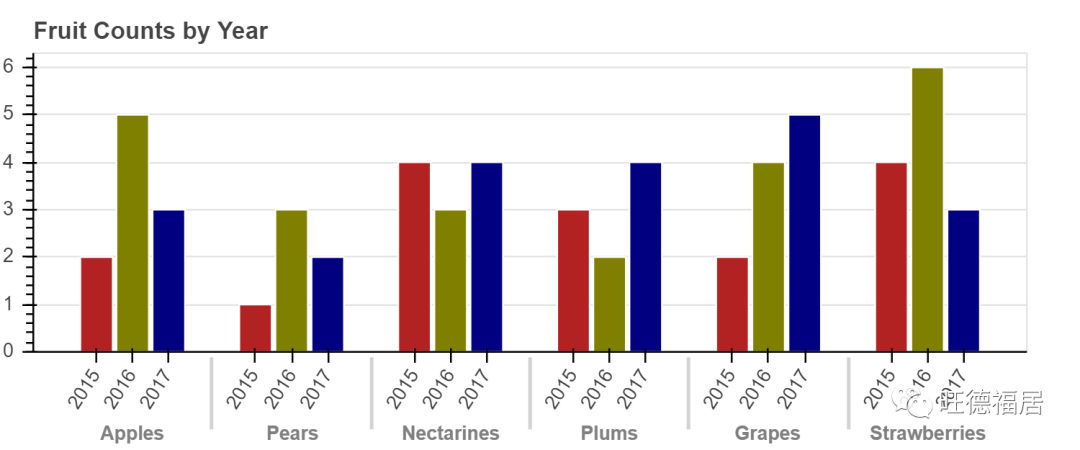

我们可以设置条形颜色的另一种方法是使用变换。我们在上一章 《Bokeh教程：数据源和转换》 中首先看到了一些转换。在这里，我们使用一个新的 factor_cmap
，它接受要用于颜色映射的列的名称，以及定义颜色映射的调色板和因子。
另外，如果需要，我们可以将其配置为仅映射子因子。例如，在这种情况下，我们不想给每个 (fruit, year)
对的颜色不同。取而代之的是，我们只希望基于 year
进行着色。因此，我们传递 start = 1
和 end = 2
来指定颜色映射时要使用的每个因子的范围。然后我们将结果传递为 fill_color
值：
fill_color=factor_cmap(
'x',
palette=['firebrick', 'olive', 'navy'],
factors=years,
start=1,
end=2
)
from bokeh.transform import factor_cmap
p = figure(
x_range=FactorRange(*x),
plot_height=250,
title="Fruit Counts by Year"
)
p.vbar(
x='x',
top='counts',
width=0.9,
source=source,
line_color="white",
# 使用调色板基于 x[1：2] 值进行颜色映射
fill_color=factor_cmap(
'x',
palette=['firebrick', 'olive', 'navy'],
factors=years,
start=1,
end=2
)
)
p.y_range.start = 0
p.x_range.range_padding = 0.1
p.xaxis.major_label_orientation = 1
p.xgrid.grid_line_color = None
show(p)
也可以使用另一种称为 “视觉闪避（visual dodge）” 的技术来实现分组条形图。如果您只想用水果类型标记轴，而不在轴上包括年份，该技术会很有用。本教程不涉及该技术，但是您可以在 用户指南 中找到信息。
https://bokeh.pydata.org/en/dev/docs/user_guide/categorical.html#visual-dodge
混合分类级别

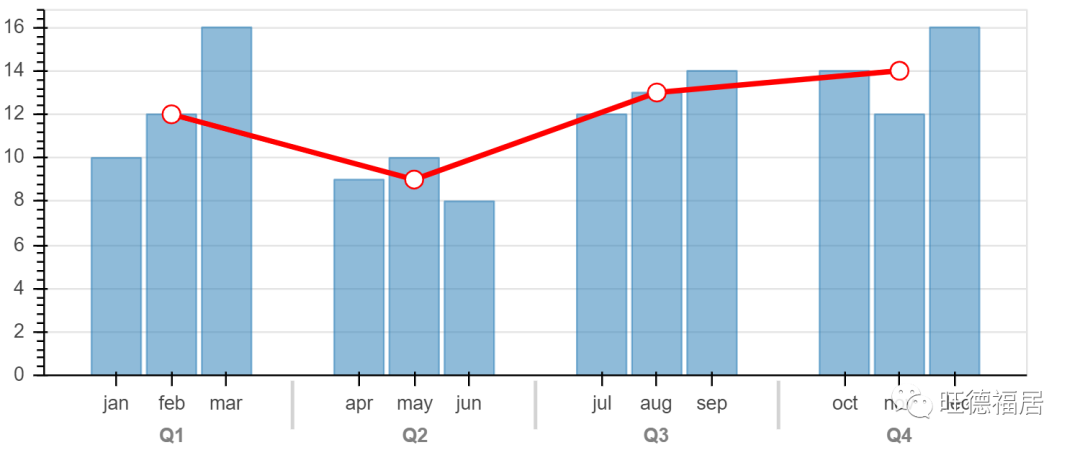

如果您使用上述嵌套类别创建了范围，则可以根据需要仅使用“外部”类别来绘制 glyphs。下图显示了按季度划分的月度值条形图。这些数据的格式为：
factors = [("Q1", "jan"), ("Q1", "feb"), ("Q1", "mar"), ....]
该图还覆盖了代表平均季度值的线，这可以通过仅使用每个下一个类别的“季度”部分来完成：
p.line(x=["Q1", "Q2", "Q3", "Q4"], y=....)
factors = [
("Q1", "jan"), ("Q1", "feb"), ("Q1", "mar"),
("Q2", "apr"), ("Q2", "may"), ("Q2", "jun"),
("Q3", "jul"), ("Q3", "aug"), ("Q3", "sep"),
("Q4", "oct"), ("Q4", "nov"), ("Q4", "dec")
]
p = figure(
x_range=FactorRange(*factors),
plot_height=250
)
x = [
10, 12, 16,
9, 10, 8,
12, 13, 14,
14, 12, 16
]
p.vbar(
x=factors,
top=x,
width=0.9,
alpha=0.5
)
qs, aves = ["Q1", "Q2", "Q3", "Q4"], [12, 9, 13, 14]
p.line(
x=qs,
y=aves,
color="red",
line_width=3
)
p.circle(
x=qs,
y=aves,
line_color="red",
fill_color="white",
size=10
)
p.y_range.start = 0
p.x_range.range_padding = 0.1
p.xgrid.grid_line_color = None
show(p)
使用 Pandas GroupBy
我们可能要根据 “group by” 操作的结果制作图表。Bokeh 可以直接利用 Pandas GroupBy
对象来简化此过程。让我们通过检查“汽车”数据集来了解 Bokeh 如何处理 GroupBy
对象。
from bokeh.sampledata.autompg import autompg_clean as df
df.cyl = df.cyl.astype(str)

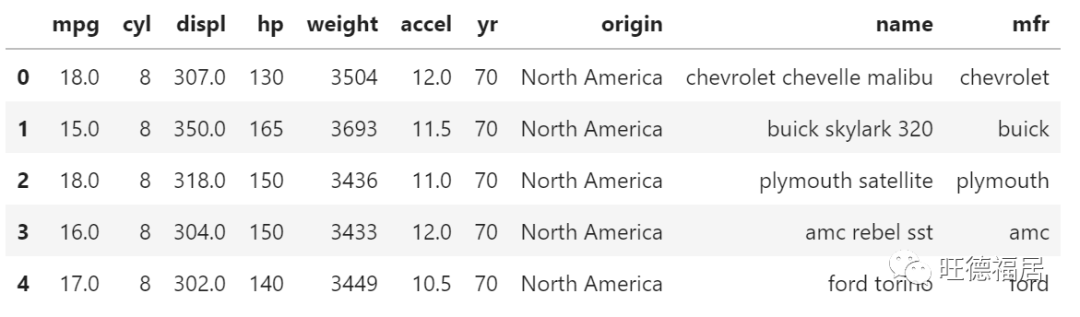

df.head()
假设我们要显示一些根据 "cyl"
分组的值。如果我们创建 df.groupby(('cyl'))
然后调用 group.describe()
，我们可以看到 Pandas 自动为每个组计算各种统计信息。
group = df.groupby(('cyl'))

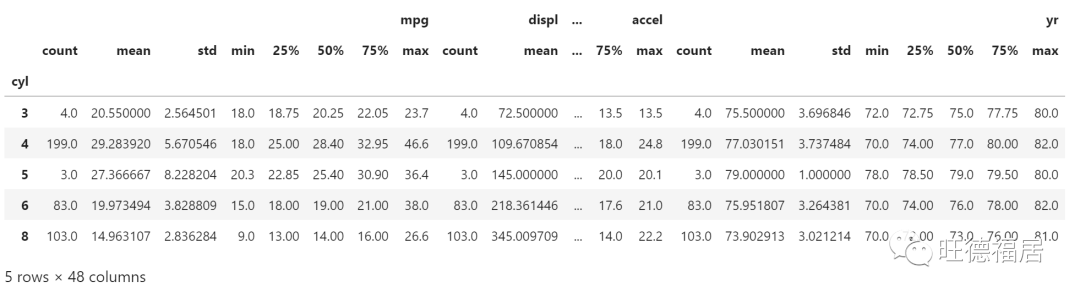

group.describe()
Bokeh 允许我们直接从 Pandas 的 GroupBy
对象创建一个 ColumnDataSource
，当发生这种情况时，数据源将自动填充来自 group.desribe()
的摘要值。观察下面的列名，它们与上面的输出相对应。
source = ColumnDataSource(group)
",".join(source.column_names)
‘cyl,mpg_count,mpg_mean,mpg_std,mpg_min,mpg_25%,mpg_50%,mpg_75%,mpg_max,displ_count,displ_mean,displ_std,displ_min,displ_25%,displ_50%,displ_75%,displ_max,hp_count,hp_mean,hp_std,hp_min,hp_25%,hp_50%,hp_75%,hp_max,weight_count,weight_mean,weight_std,weight_min,weight_25%,weight_50%,weight_75%,weight_max,accel_count,accel_mean,accel_std,accel_min,accel_25%,accel_50%,accel_75%,accel_max,yr_count,yr_mean,yr_std,yr_min,yr_25%,yr_50%,yr_75%,yr_max’
了解了这些列名后，我们可以立即基于 Pandas GroupBy
对象创建条形图。下面的示例绘制了每个气缸的平均 MPG，即 "mpg_mean"
列与 "cyl"
列
from bokeh.palettes import Spectral5
cyl_cmap = factor_cmap(
'cyl',
palette=Spectral5,
factors=sorted(df.cyl.unique())
)
p = figure(
plot_height=350,
x_range=group)
p.vbar(
x='cyl',
top='mpg_mean',
width=1,
line_color="white",
fill_color=cyl_cmap,
source=source
)
p.xgrid.grid_line_color = None
p.xaxis.axis_label = "number of cylinders"
p.yaxis.axis_label = "Mean MPG"
p.y_range.start = 0
show(p)
练习
使用相同的数据集按起点绘制相似的平均马力（hp）图
分类散点图
到目前为止，我们已经看到分类数据与各种条形 glyphs 一起使用。但是 Bokeh 可以对大多数 glyphs 使用分类坐标。让我们创建在一个轴上具有分类坐标的散点图。 commits
数据集只包含一系列 GitHub commit 的日期时间。已经添加了其他列来表示每次提交的日期和时间。
from bokeh.sampledata.commits import data

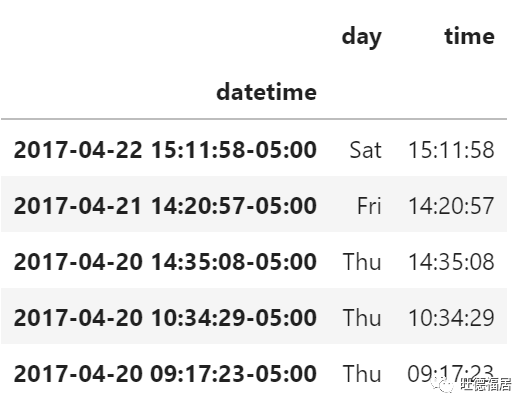

data.head()
要创建散点图，我们像以前一样将类别列表作为范围传递
p = figure(y_range=DAYS, ...)
然后，我们可以为每次提交绘制圆点，其中 "time"
驱动 x 坐标，而 "day"
驱动 y 坐标。
p.circle(x='time', y='day', ...)
为了使这些值更容易区分，我们还可以向 y 坐标添加一个 jitter
变换，如下面的完整示例所示。
from bokeh.transform import jitter
DAYS = ['Sun', 'Sat', 'Fri', 'Thu', 'Wed', 'Tue', 'Mon']
source = ColumnDataSource(data)
p = figure(
plot_width=800,
plot_height=300,
y_range=DAYS,
x_axis_type='datetime',

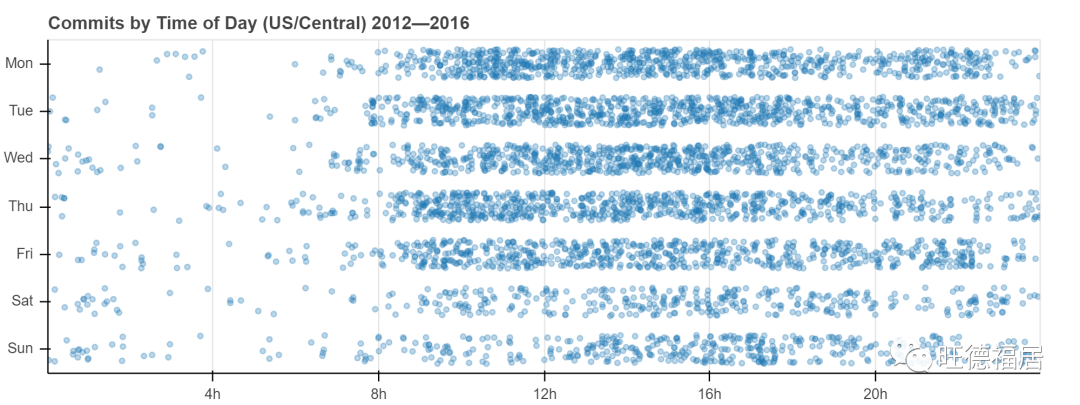

title="Commits by Time of Day (US/Central) 2012—2016"
)
p.circle(
x='time',
y=jitter(
'day',
width=0.6,
range=p.y_range
),
source=source,
alpha=0.3
)
p.xaxis[0].formatter.days = ['%Hh']
p.x_range.range_padding = 0
p.ygrid.grid_line_color = None
show(p)
练习
使用分类坐标和任何非 “bar” glyphs 创建图
参考
