上篇文章中我们学习了如何在Allegro中设置差分对。但在实际应用中，差分对上往往串接的有电阻或电容。那么串接了阻容器件的差分对要如何设置呢？在阻容器件两端分别设置？太麻烦了。Allegro针对这里有专门的设置，叫做Xnet。这次我们来学习如何进行设置。

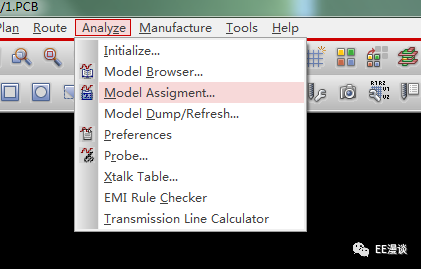

点击菜单 Analyze--> Model Assigment，如下图所示

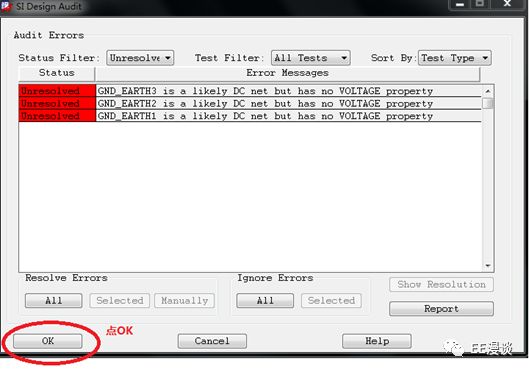

此时会弹出SI Design Audit对话框，不要管它，直接点OK，如下图所示

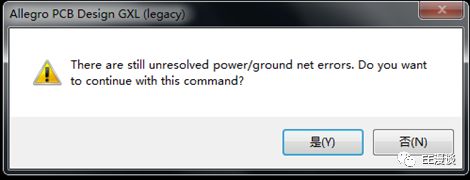

会接着弹出如下对话框，也先不管，点Y,如下图所示

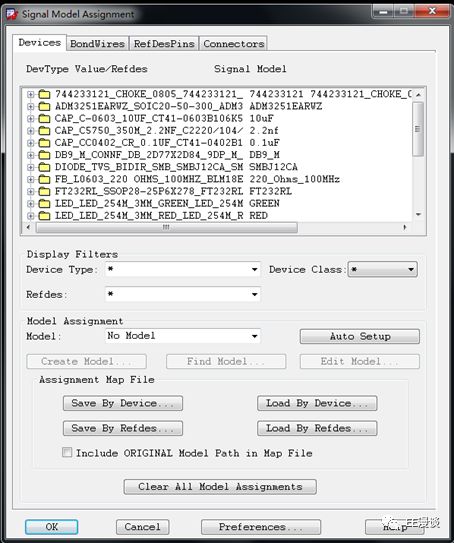

此时会弹出如下对话框

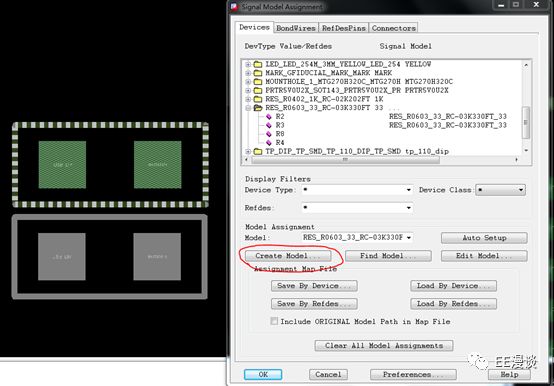

不要关闭此窗口，在PCB设计文件里选中要设置的差分对内的串接阻容器件，差分是两个阻容器件，先选其中的一个，等一个设置完成后，再选另一个。选中该阻容器件后，Assignment对话框会自动定位到该器件的模型，如下所示。

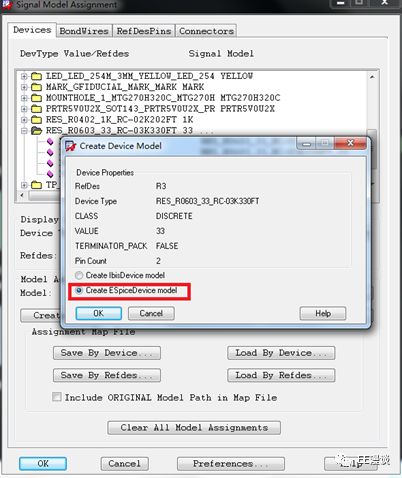

然后单击CreateModel，选择Create ESpiceDevice model，如下所示

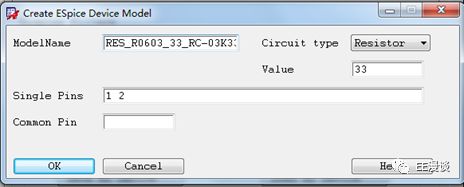

此时会出现如下对话框
这里需要对各个含义解释一下
ModelName:输入产生 Model的名字
Circuittype:选择 Type,电阻,电感或电容
Value:值
SinglePins:各 Pin的连接顺序 , 中间为空格 , 这里要注意要看零件的 pin的排列, 1 2 3 4,就是:1和 2是一个电阻,其它同理。
所以如果就是普通电阻电容Single Pins这里就填1 2.
CommonPin:这里不用管它 ,空着。
上面都输入好了就点击 OK,完成 Model的建立. 点击 OK退出。
在PCB中Show Element看该器件的属性，就可以发现该电阻的两边的 Net都有了个 Xnet属性，此时再点击另一个阻容器件，做同样的设置。
设置完成后该差分对的Xnet设置完成。
到此设置Xnet已经完成了，是不是比较简单，你学会了没有？
