在使用Allegro设计PCB时，经常会遇到画差分对的情况，那么在Allegro里如何设置差分对呢？咱们一起来学习一下。
本文中的Allegro采用的是16.6版本的，朋友们如果用的不是这个版本，估计操作会略有不同。
打开PCB后，首先需要点击约束管理器图标，在Allegro的快捷图标里一般都集成了这个图标，如下图所示：

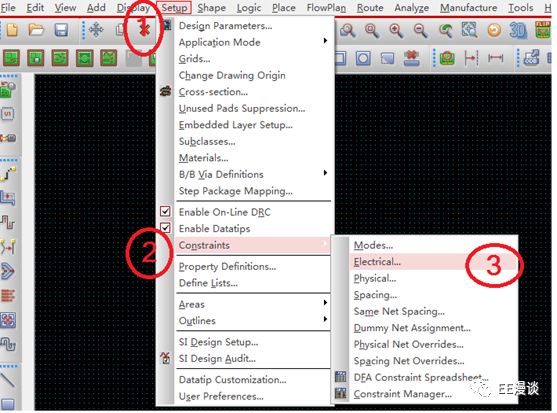

如果快捷图标里找不到，或者嫌图标太小不好找，看不见。那么你可以点击如下图所示的Setup---->Constraints---->Electrical，如下图所示：

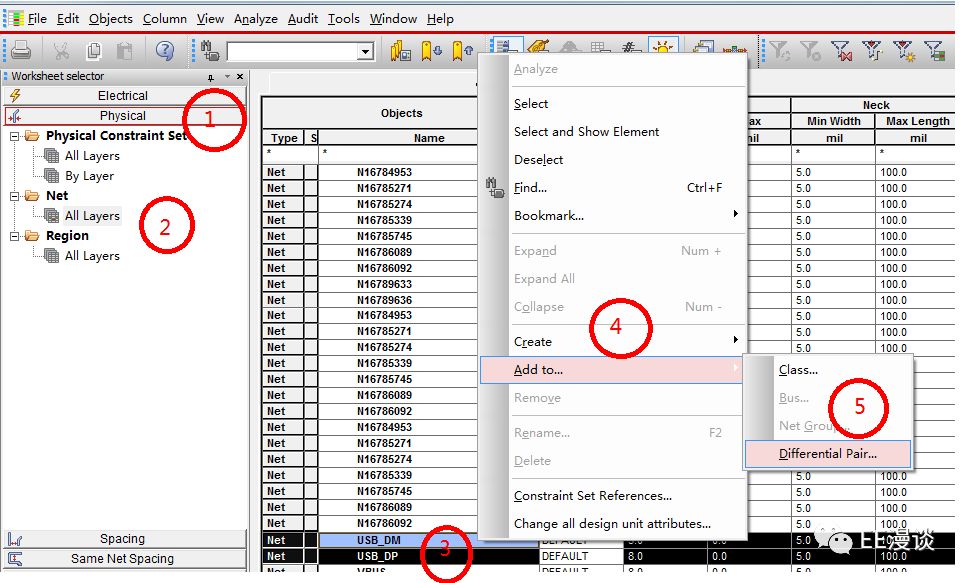

在弹出的约束管理器对话框中，依次点击Physical---->Net（All Layers）---->然后按住Ctrl键，选中需要设置为差分对的两个信号---->点击右键---->Add to---->Differentail Pair。如下图所示：
上图中，点击Add to或者点击Create，里面都会有Differentail Pair选项，这两个效果是一样的，选择Differentail Pair后会自动的弹出如下对话框

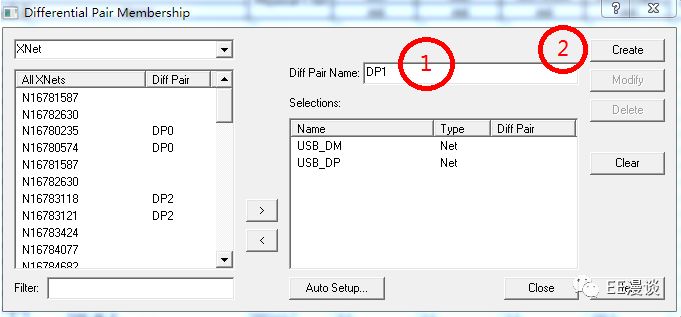

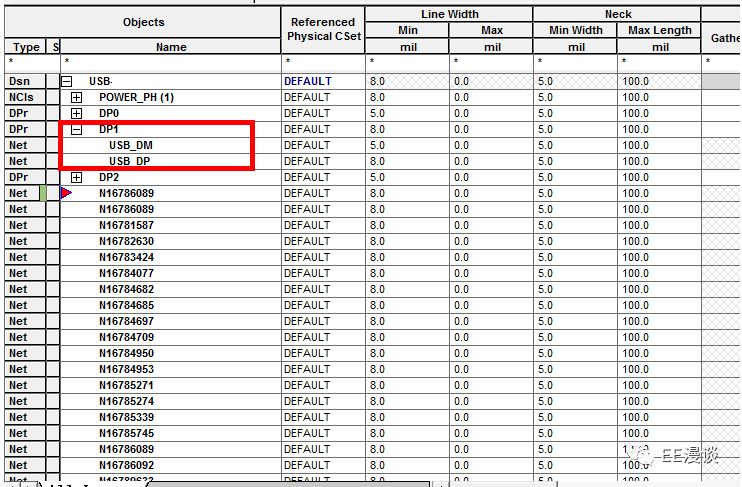

在Diff Pair Name对话框里给差分线对起个名字，点击Create后关闭对话框，差分对就创建成功！
上面就是创建Allegro的全部内容了，是不是很简单呢。你学会了没有？
