漫步云网端·SD-WAN组件注册与基本配置

非正常攻城狮的学习笔记 2020-07-29
2284
在上一篇分享中，晓冬向各位介绍了VMware“虚拟云网络”的概念。有报告显示，未来几年云计算市场规模扩张将逐步放缓，但是仍然保持着庞大的体量。（信息来源：智研咨询发布的《2020-2026年中国云计算行业市场分析预测及战略咨询研究报告》）这意味着这个行业依旧充满着机遇与挑战。
去年8月，Gartner发布了一篇名为《TheFuture of Network Security Is in the Cloud》的报告，这里面有几个比较有意思的展望：

  • 到2023年，将有20%的企业采用同一家厂商的SWG(安全Web网关)、FWaaS(防火墙即服务)、ZTNA(零信任网络接入)。

  • 到2024年，至少有40%的企业将有明确的战略和行动，采用SASE(安全接入服务边界)架构，高于2018年的不到1%。

  • 到2025年，至少有一个领先的IaaS提供商将提供一套具有竞争力的SASE解决方案。

SASE实际上是对网络与安全的一种全新的定义，这对于各大数据中心和云网络厂商来说，是不得不去思考和重视的方向。换言之，随着技术的不断发展、理念的不断拓宽，SD-WAN作为SASE框架下的重要一环，将会被越来越多的企业所重视、所接受、所使用。
----------------------------我是低调de分割线----------------------

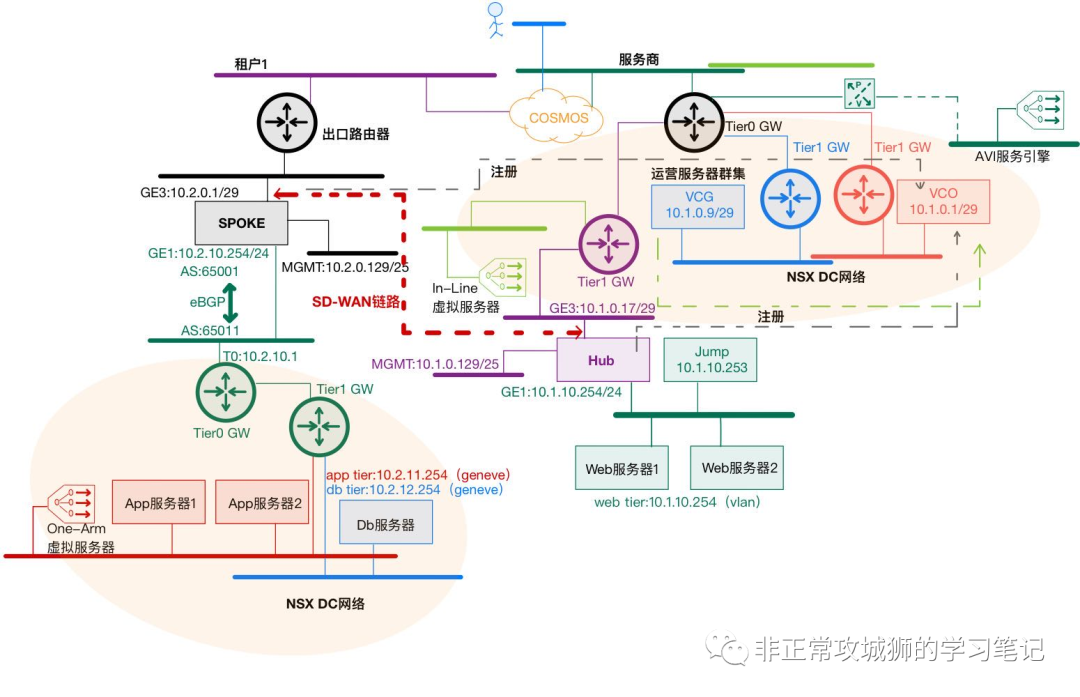

言归正传，我们继续下图所示的Homelab环境的搭建工作：

今天我们将接着上周的实验，在VCO[内网10.1.0.1/29][对应外网1.0.0.2]已经就绪的基础上，部署一台Cloud Gateway（后文简称VCG）和一台Edge（后文简称VCE），实现与VCO的注册关系，完成SD-WAN第一个数据中心站点组网。

0x01.VCG的部署与注册

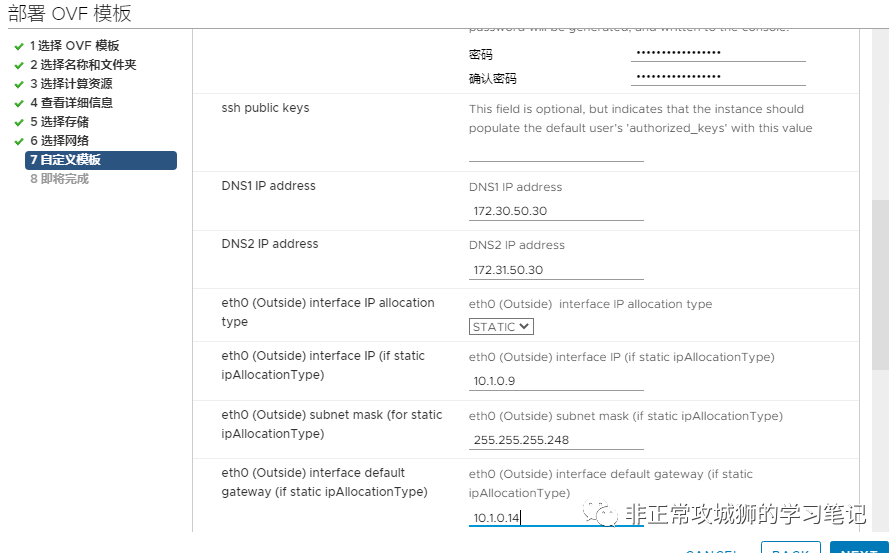

VCG的部署与VCO相同，是通过OVA导入的方式进行，在完成特定的参数设置后，等待OVA导入完毕，正常开启虚拟机，就可以着手VCG注册到VCO的操作了。

接下来，需要全局操作员访问VCO管理界面，创建一台或者多台VCG，并组成一个VCG池，提供SD-WAN组网的路由更新、隧道建立等功能。

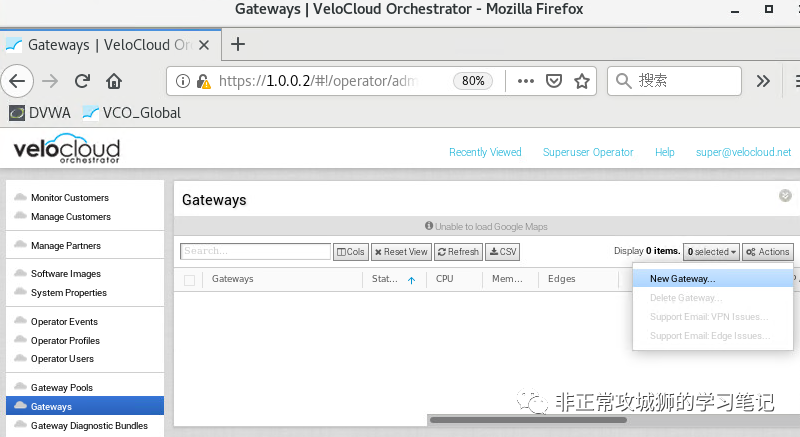

  • 访问VCO，点击进入“Gateways”-“New Gateway”，添加新的VCG

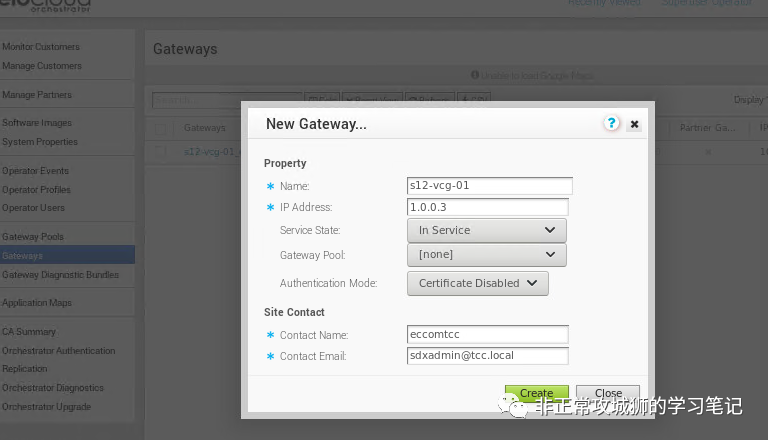

  • 添加VCG主机名、IP地址

    注意：Service State需要更改为In Service；对于公网注册的场景，VCG的IP地址需要更改为外网IP

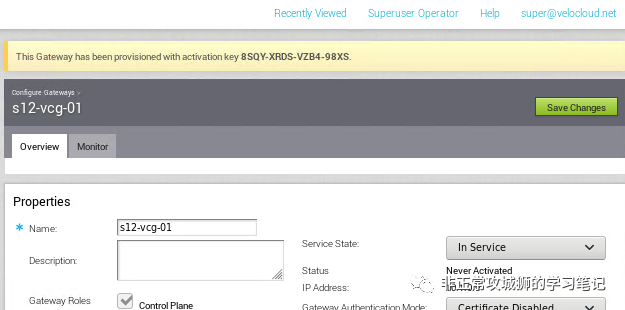

  • 完成VCG的添加后，在管理页面，可以看到激活码，如本用例中的“8SQY-****-****-****”

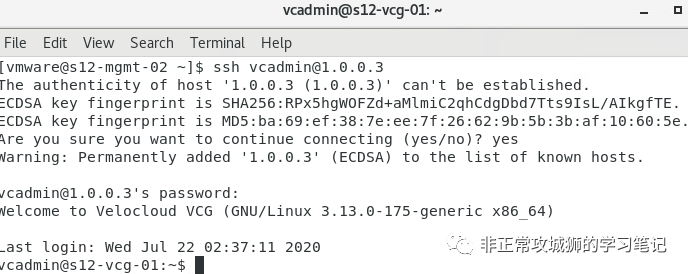

  • 在VCG部署完毕后，管理员可以通过SSH方式访问VCG命令行

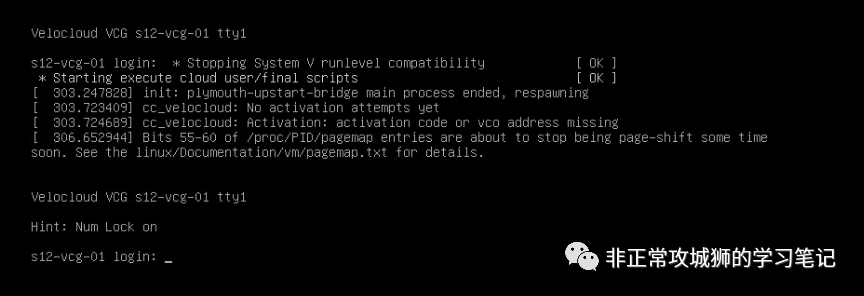

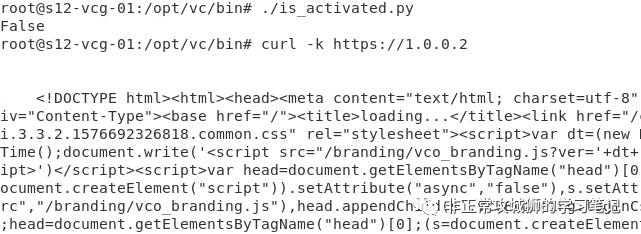

  • 切换到root用户后，可以先用命令查看当前的注册状态

    # /opt/vc/bin/is_activated.py

  • 同时验证一下与VCO之间的连通性

    # curl -k https://VCO的公网IP地址

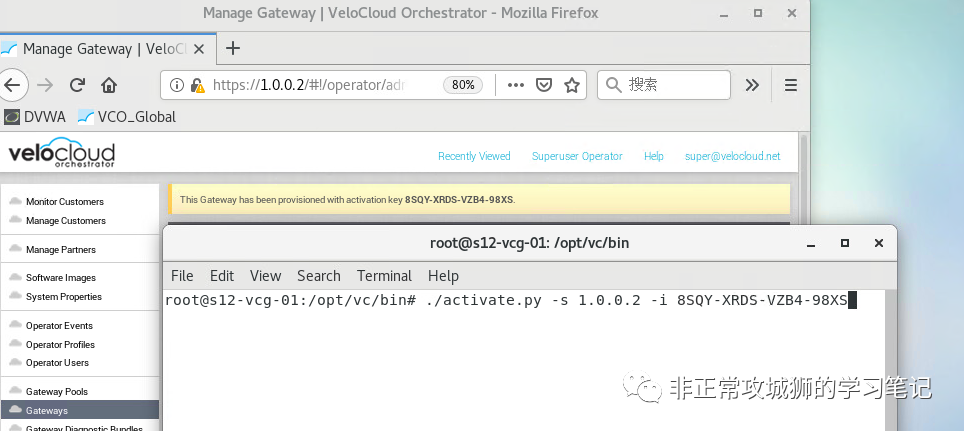

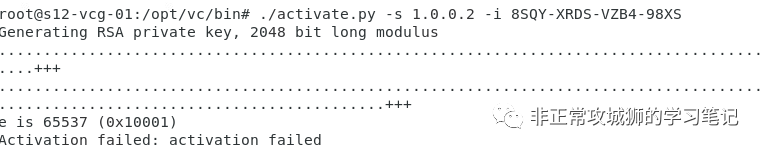

  •  确认与VCO之间的通信正常后，通过命令进行注册

    # /opt/vc/bin/activate.py -s VCO地址 -i 验证码

进行到这里，或许会有朋友出现一个疑问：为什么在创建VCG的时候，使用的是1.0.0.3公网IP地址，而不是它的实际IP呢？
我们知道，VCE在完成与VCO的注册后，会向VCG通报包括路由更新、链路健康状态等信息，当VCE试图与VCG建立隧道的时候，就只能通过VCG的公网IP来建立连接。这个公网IP是在VCE向VCO发起并正常注册后，VCO告知VCE的，这就解释了，为什么在创建VCG的时候，应该使用VCG的公网IP地址，而不是自身的实际地址。（即使VCG和VCO位于同一个数据中心，本身就可以通过内部网络实现L3甚至L2互通）

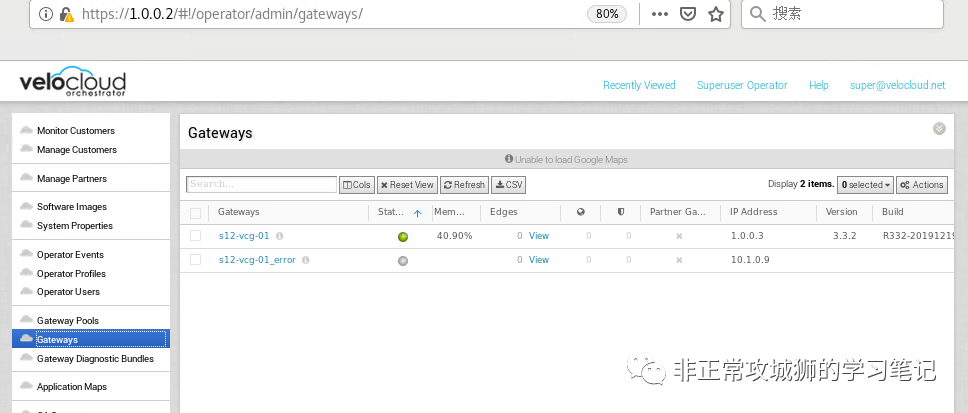

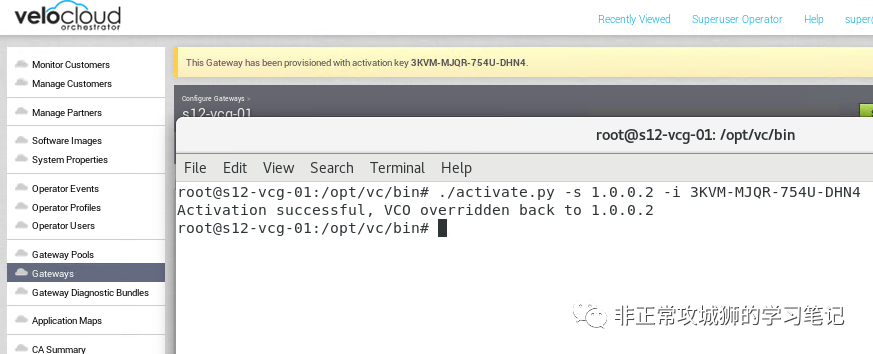

  • 看到如下的系统提示，就表示VCG已经正常注册

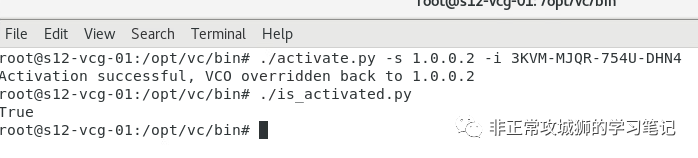

  • 通过命令行，再次确认VCG已经正常注册

  • 在VCG正常注册后，管理员可继续创建网关资源池

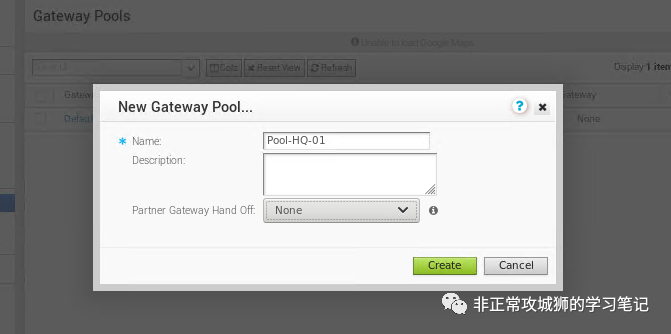

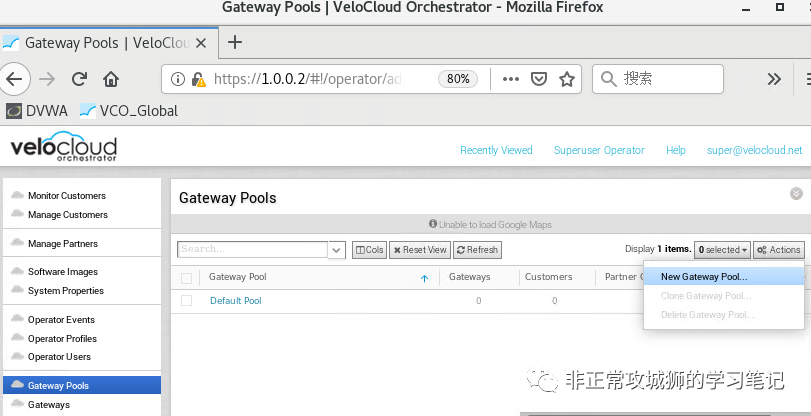

  • 进入“Gateway Pools”-“New Gateway Pool”，添加网关资源池

  • 定义VCG资源池命名

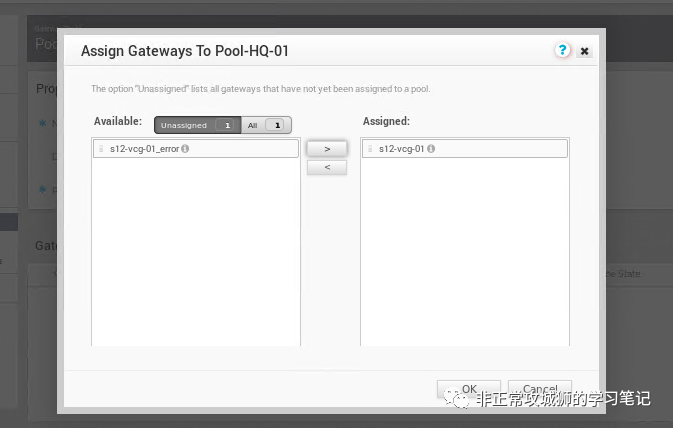

  • 将s12-vcg-01设备从可用的VCG，分配到该VCG

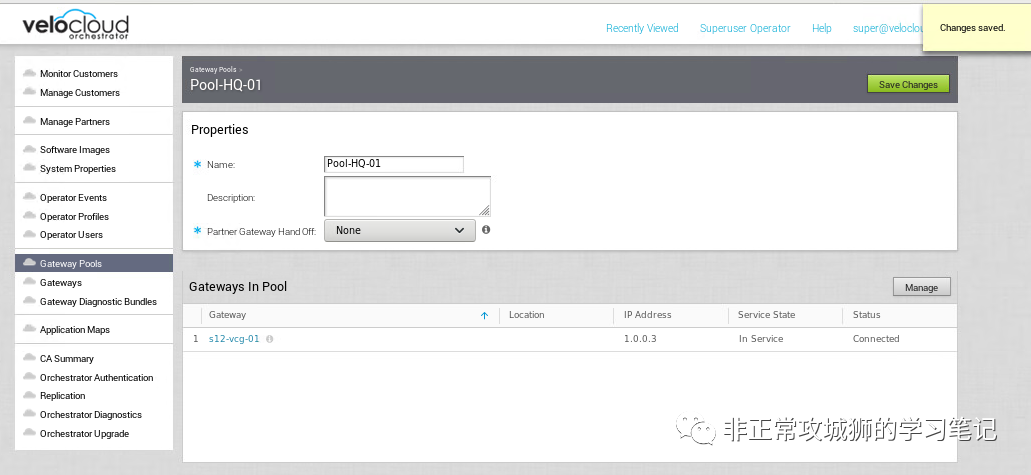

  • 完成上述配置后，点击Save  Changes保存配置

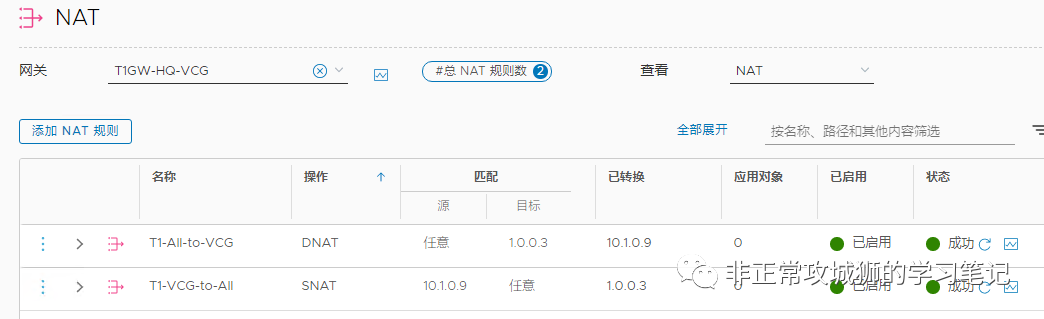

在上次分享中，对于VCO这台服务器，我们通过在NSX DC上配置NAT，来满足管理员通过互联网访问。那么，对于VCG来说，也同样需要配置NAT。（精细化一点，可以映射VCG专门的端口，即UDP2426）

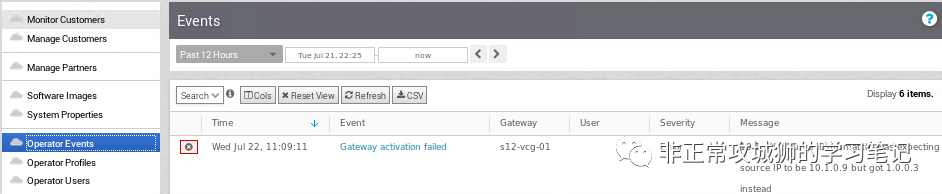

这里强调一点，如果管理员在创建VCG的时候，使用公网IP来定义，但是遗漏了NAT的配置。那么，当VCG尝试向VCO发起注册的时候，一定会出现失败的情况。原因是VCO看到的是VCG的实际IP地址，与定义的公网IP地址不相同，VCO认为这是存在错误的注册请求，会拒绝注册。

在完成了VCO和VCG就绪工作后，接下来，我们将一起完成Edge的部署。
注：因为硬件条件有限，晓冬将采用虚拟机版本的Edge来向大家演示如何进行SD-WAN配置和组网。

不过在此之前，需要先在VCG Pool基础上，创建第一个租户。
0x02.租户环境的创建

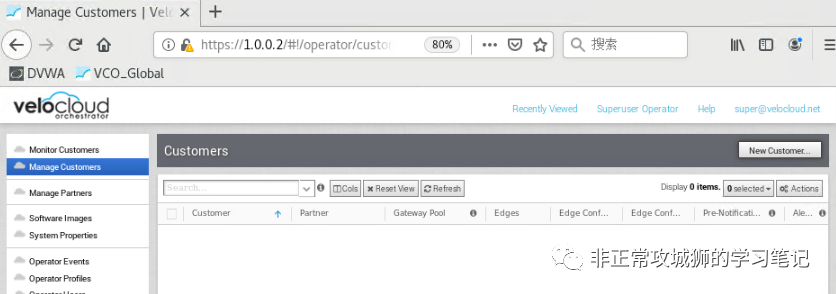

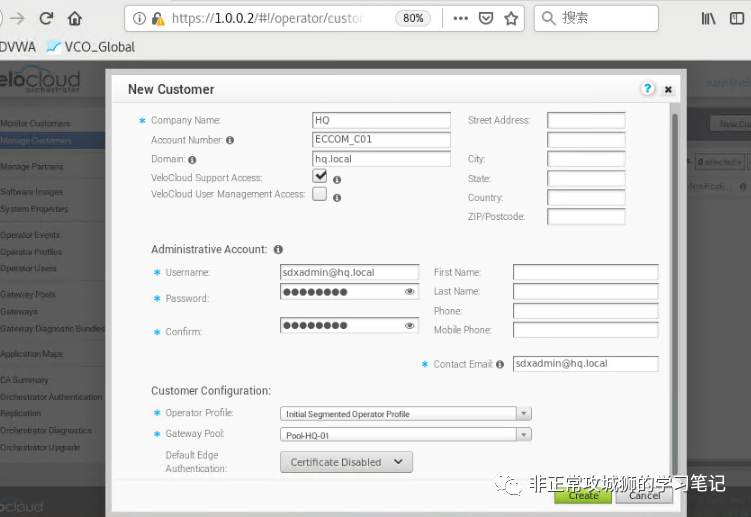

  • 通过全局操作管理员访问VCO管理界面，进入Manage Customers，点击New Customer，创建新的租户

  • 定义该租户的超级管理员账户、密码，如sdxadmin@hq.local，零接触部署默认调用的初始化配置文件以及VCG池等设置

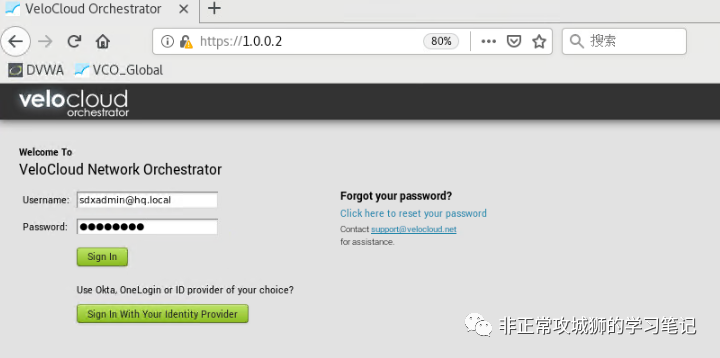

  • 随后，管理员可以通过租户的操作管理员，访问VCO平台，进行后续包括VCE注册在内的一系列操作


0x03.VCE配置文件和终端的创建

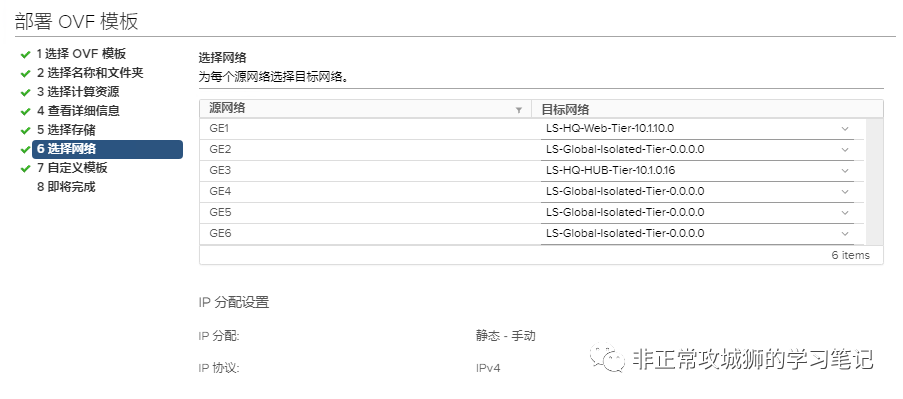

虚拟机版本Edge的部署方式，与VCO、VCG相同，将采用OVA的方式进行。

  • GE1-GE2，一般用于连接到LAN网络；

  • GE3-GE6，一般用于连接到WAN网络。

在我的Homelab环境中，GE1将连接到包括Web应用在内的LAN网络；GE3将上联到Internet网络。其中GE3的地址，将在OVA导入过程中被定义：10.1.0.17/29

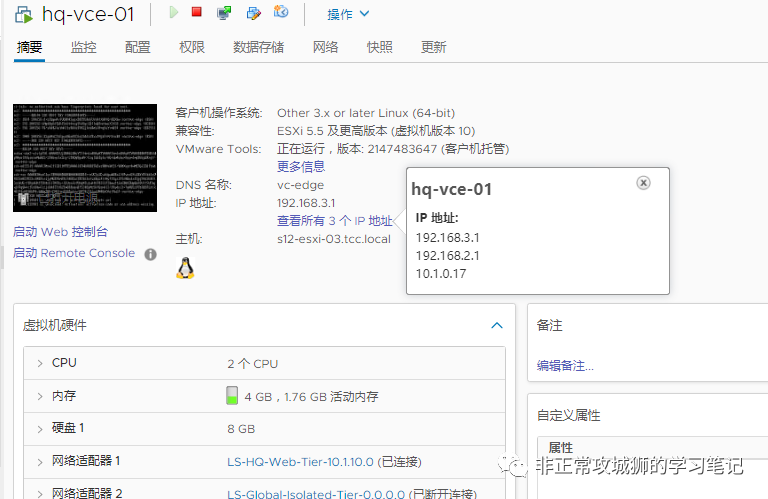

在虚拟机被导入并正常启动后，可以看到这台虚拟机一共被分配了3个IP地址：
10.1.0.17是管理员定义的WAN地址；

192.168.2.1是系统自己分配的默认管理地址；

192.168.3.1是系统自动划分的第一个网段。

与VCG相同，管理员首先需要添加一台VCE设备，这个操作主要分为两个阶段：

  • 创建一个VCE配置文件，定义Cloud VPN、BGP、VLAN等设置；

  • 创建一个“无状态”的通用VCE设备，通过关联配置文件，实现SPOKE或者HUB角色的定义

    具体操作如下：

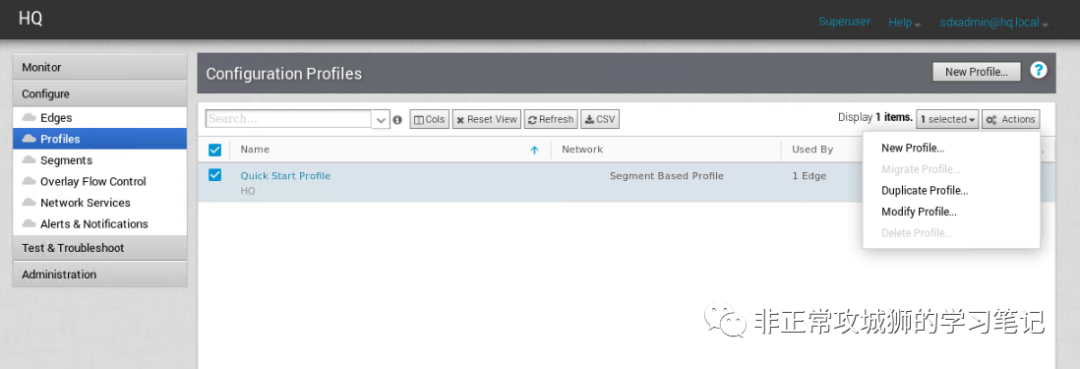

  • 管理员创建配置文件，也可以直接复制默认的配置文件，这样可以更加快捷地创建配置文件，并减少出错的可能

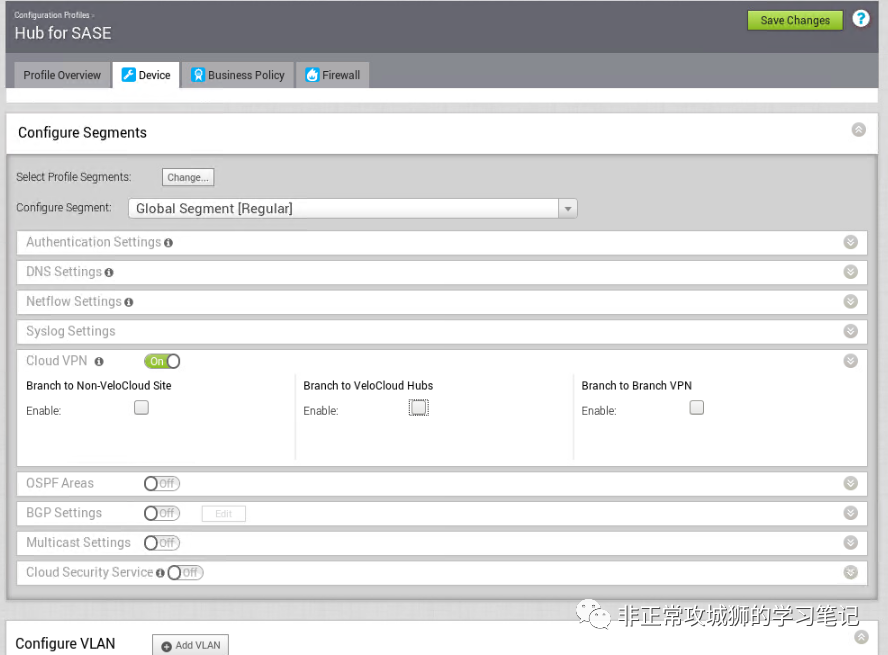

  • 在Device界面，需要特别注意以下三点：

  • 必须开启Cloud VPN

  • 对于Spoke和Hub之间建立b2hub隧道的场景，可以在Hub Edge注册成功后，再更新配置

  • 根据需要开启OSPF或者BGP的情况，可以在Edge注册后，再进行设置

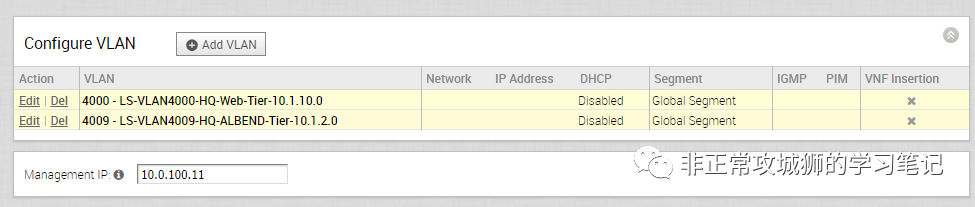

  • 根据需要定义VLAN，如

    我的HQ站点，会定义一个Web服务器使用的VLAN4000，CIRD=10.1.10.0/24

    定义一个将来给NSX Advanced Load Balancer使用的后端地址池VLAN4009，CIRD=10.1.2.0/24

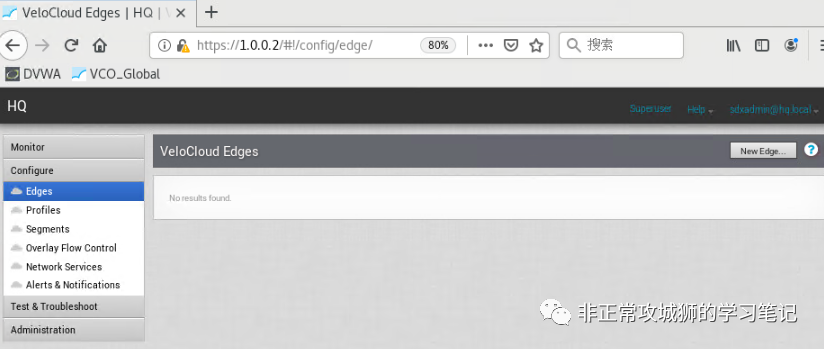

  • 随后，管理员可以切换到“Configure-Edge”界面，添加新的Edge终端

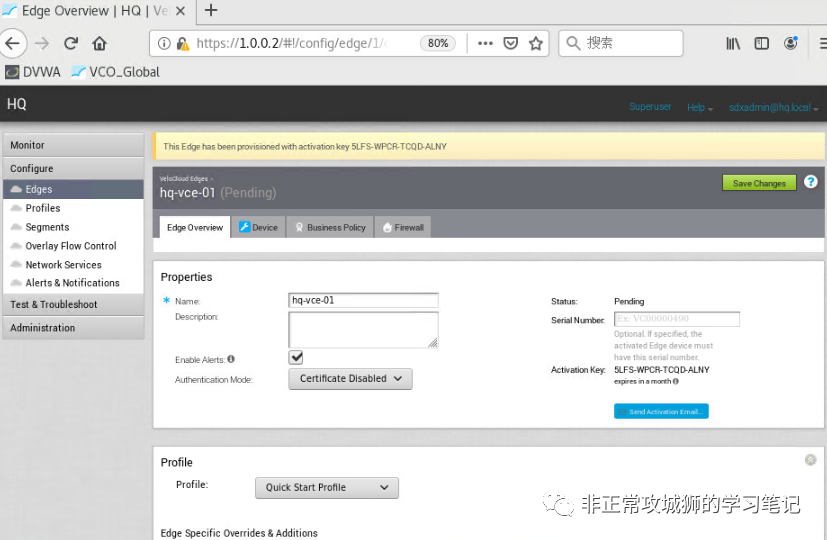

  • 为新的Edge终端，关联配置文件；在完成Edge创建后，管理员就可以看到一个激活码，用于Edge注册


0x04.VCE激活与注册
VCE注册可以通过2种方式来进行；
本例采用管理员手动输入VCO地址与激活码的方式来进行：

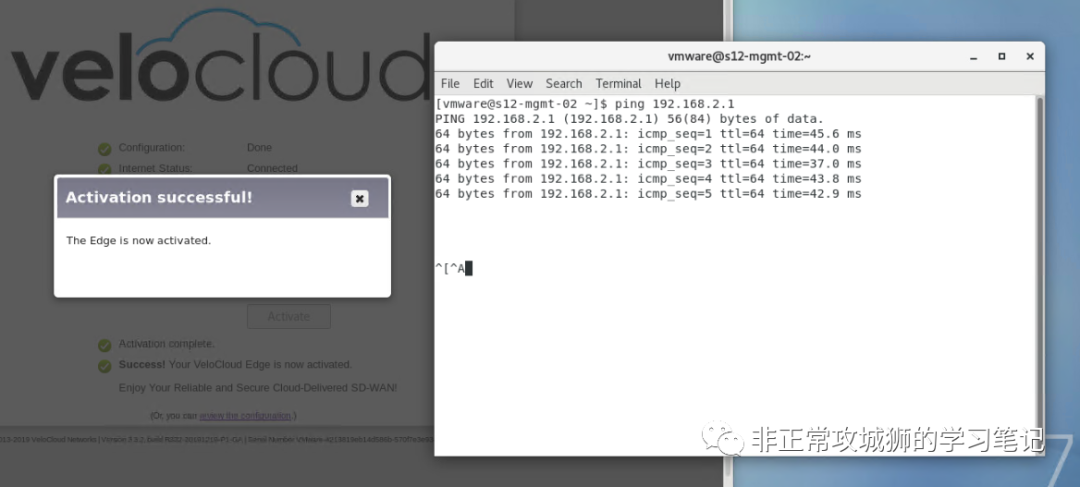

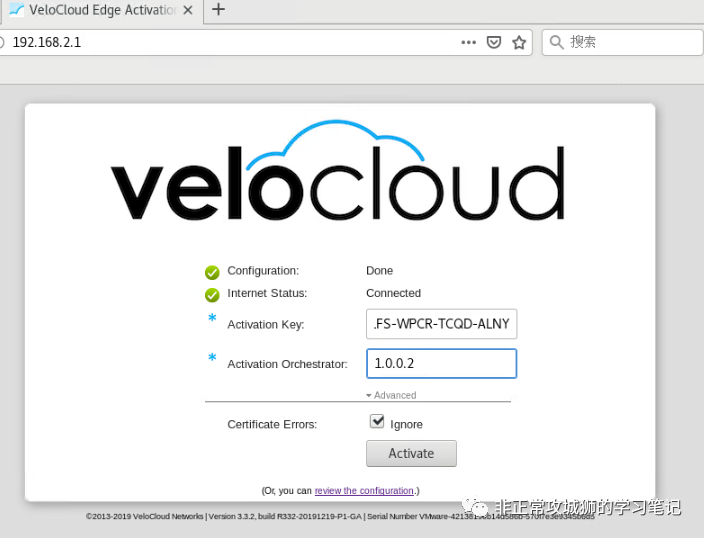

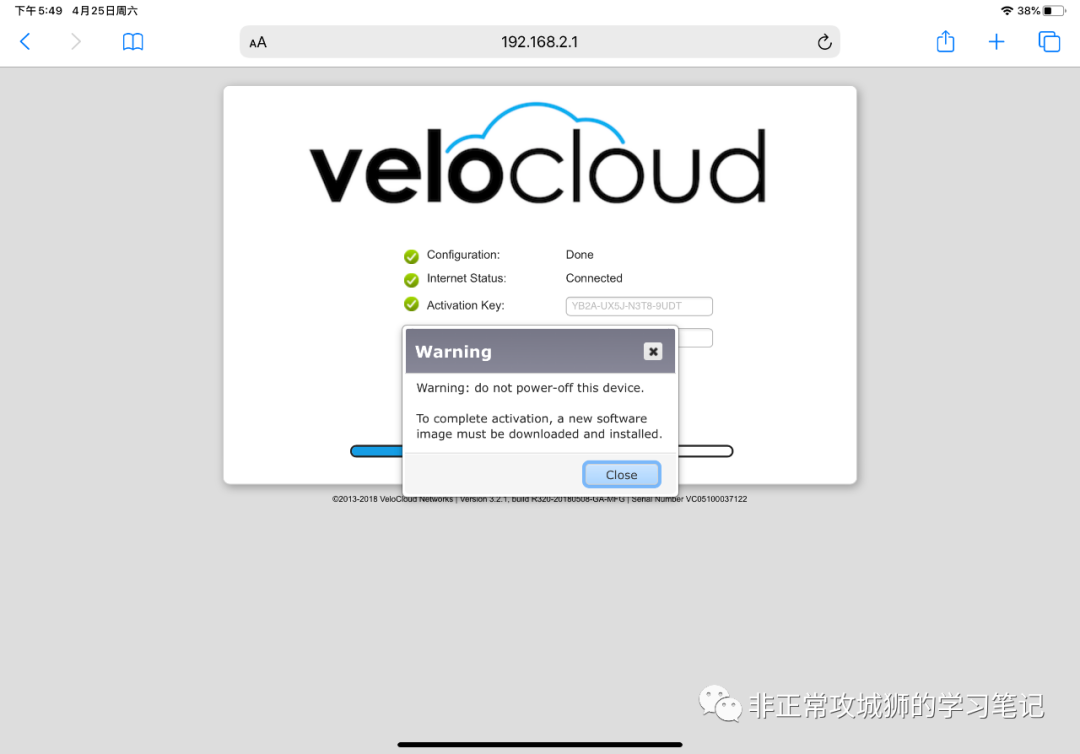

  • 访问VCE的管理界面，输入激活码、VCO地址，并忽略证书错误（建议），然后点击Activate激活。等待数秒之后，VCE注册完成，此时该VCE的LAN口将根据Profile的定义，设置新的IP地址

  • 因此可以看到，192.168.2.1的IP地址在注册完毕后，变成不可达

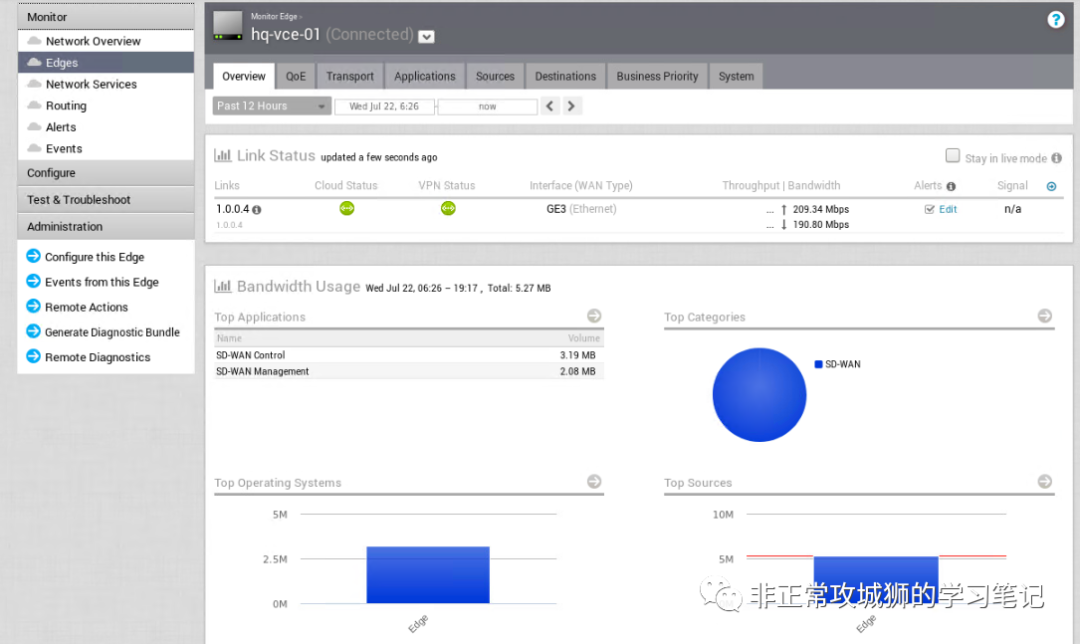

  • 在VCO界面，可以看到该Edge已经正常注册，并与VCG建立了隧道

    这里注意，看到的VCE注册地址并非是10.1.0.17/29，而是一个公网IP1.0.0.4，具体的原因，我会在后面一篇分享中讲解SPOKE-HUB架构的时候，进行叙述。

还记得在上一篇的末尾，晓冬定义了两个初始化配置文件，将其中的VCO服务器IP地址，从默认的localhost，改成了VCO的公网IP地址1.0.0.2么？实际上，VeloCloud Edge的第二种注册方式就是“零接触部署”。对此，晓冬将用一台物理Edge作为用例来展示。

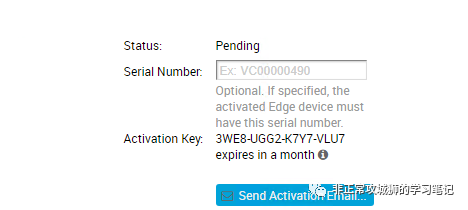

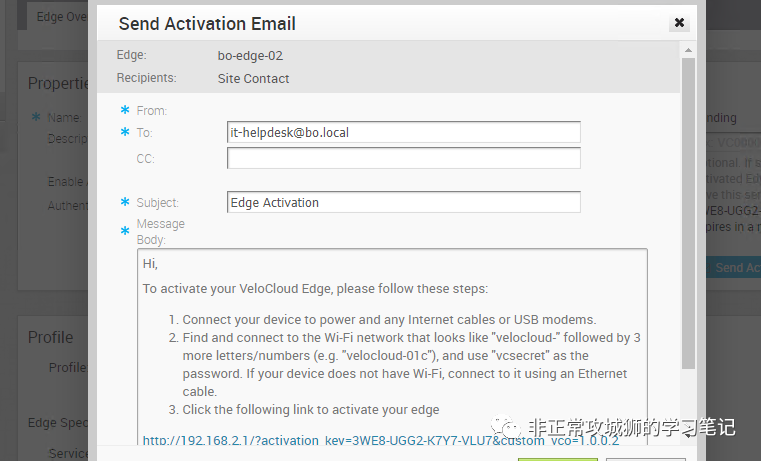

在管理员完成Edge设备的添加操作后，可以在VCO界面看到一个图标，点击可发送一封激活邮件给当地的Helpdesk人员。
这封激活邮件包含了3个有用的信息：

  • Edge设备默认的内部网络地址：192.168.2.1，这个用于通过HTTP协议将注册使用的验证码和VCO的地址告诉VCE；

  • VCO的IP地址：1.0.0.2，如果我们没有在初始化配置文件中，将localhost字段进行修改，那么这封零接触部署的邮件中，VCO的服务器名，将沿用localhost，这也就是当时晓冬设置初始化配置文件的原因；

  • 注册码：用于VCE注册使用。

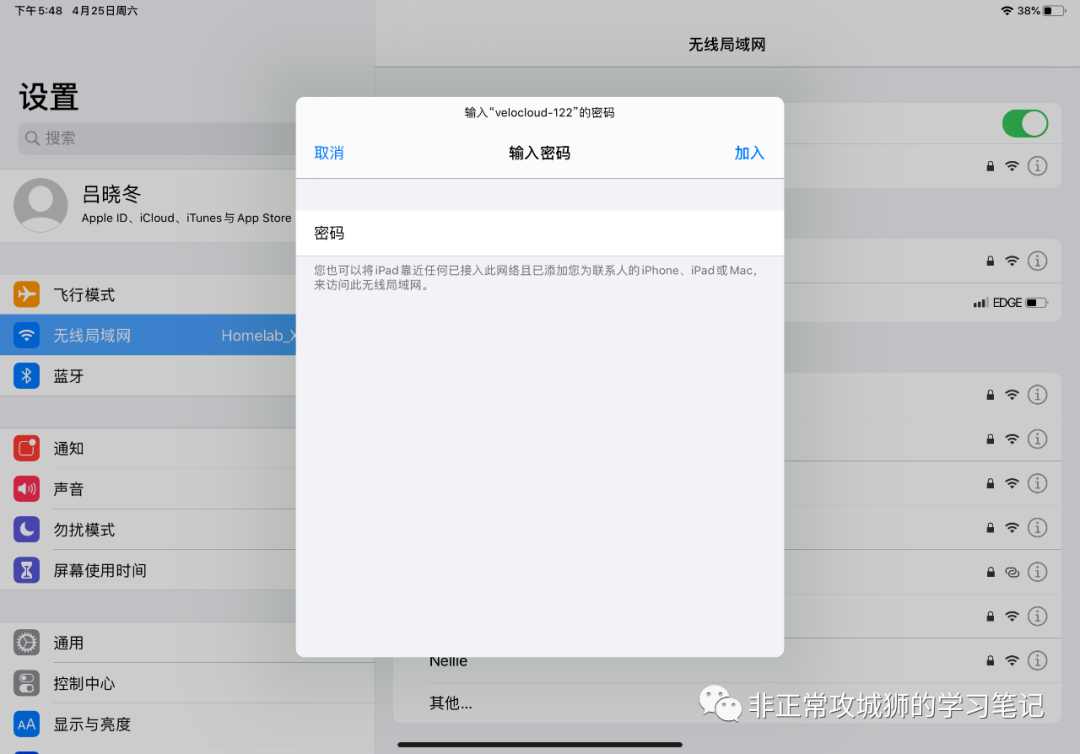

  • 当管理员将物理Edge上电后，可以通过默认开启的WIFI连接到Edge LAN网络

  • 随后点击邮箱中的链接，就可以完成“零接触”部署，它的含义其实就是任意站点的用户，不需要进行任何的配置，在租户管理员创建Edge后，通过一个简单的邮件链接点击，就可以实现VCE的注册和SD-WAN的联网。


通过今天的4个演示用例，我们已经完成了VCG和第一个站点的VCE的注册。但距离真正实现SD-WAN组网还有一些工作要进行。比如：一般数据中心站点将作为Hub角色，分支站点将作为Spoke角色，这其中涉及到VCE配置文件相关参数的设定，以及各站点内部LAN网络的路由转发和网络互通。
这部分内容将在下一次的分享中，向各位继续介绍和演示，欢迎持续关注。
