本文从实践角度介绍如何结合我们常用的 Gitlab 与 Jenkins，通过 K8s 来实现项目的自动化部署，示例将包括基于 SpringBoot 的服务端项目与基于 Vue.js 的 Web 项目。

本文涉及到的工具与技术包括：

Gitlab —— 常用的源代码管理系统
Jenkins，Jenkins Pipeline —— 常用的自动化构建、部署工具，Pipeline 以流水线的方式将构建、部署的各个步骤组织起来
Docker，Dockerfile —— 容器引擎，所有应用最终都要以 Docker 容器运行，Dockerfile 是 Docker 镜像定义文件
Kubernetes —— Google 开源的容器编排管理系统
Helm —— Kubernetes 的包管理工具，类似 Linux 的 yum，apt，或 Node 的 npm 等包管理工具，能将 Kubernetes 中的应用及相关依赖服务以包（Chart）的形式组织管理

环境背景：

已使用 Gitlab 做源码管理，源码按不同的环境建立了 develop（对应开发环境），pre-release（对应测试环境），master（对应生产环境）分支
已搭建了 Jenkins 服务
已有 Docker Registry 服务，用于 Docker 镜像存储（基于 Docker Registry 或Harbor 自建，或使用云服务，本文使用阿里云容器镜像服务）
已搭建了 K8s 集群

预期效果：

分环境部署应用，开发环境、测试环境、生产环境分开来，部署在同一集群的不同namespace，或不同集群中（比如开发测试部署在本地集群的不同 namespace中，生产环境部署在云端集群）
配置尽可能通用化，只需要通过修改少量配置文件的少量配置属性，就能完成新项目的自动化部署配置
开发测试环境在push代码时自动触发构建与部署，生产环境在 master 分支上添加版本 tag 并且 push tag 后触发自动部署

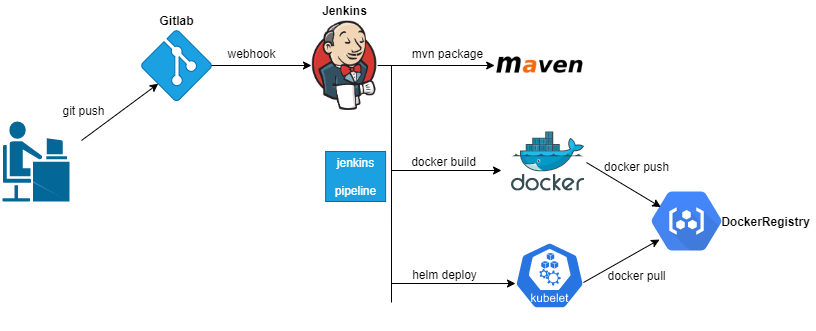

整体交互流程如下图

项目配置文件

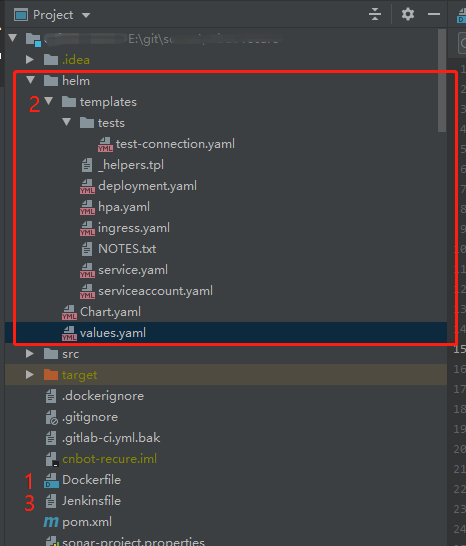

首先我们需要在项目的根路径中添加一些必要的配置文件，如下图所示

包括：

Dockerfile 文件，用于构建 Docker 镜像的文件（参考 Docker笔记（十一）：
Dockerfile 详解与最佳实践）
Helm 相关配置文件，Helm 是 Kubernetes 的包管理工具，可以将应用部署相关的Deployment，Service，Ingress 等打包进行发布与管理（Helm 的具体介绍我们后面再补充）
Jenkinsfile 文件，Jenkins 的 pipeline 定义文件，定义了各个阶段需执行的任务

Dockerfile

在项目根目录中添加一个 Dockerfile 文件（文件名就叫 Dockerfile），定义如何构建Docker 镜像，以 Spring Boot 项目为例，

FROM frolvlad/alpine-java:jdk8-slim
#在build镜像时可以通过 --build-args profile=xxx 进行修改
ARG profile
ENV SPRING_PROFILES_ACTIVE=${profile}
#项目的端口
EXPOSE 8000
WORKDIR /mnt


#修改时区
RUN sed -i 's/dl-cdn.alpinelinux.org/mirrors.ustc.edu.cn/g' /etc/apk/repositories \
    && apk add --no-cache tzdata \
    && ln -sf /usr/share/zoneinfo/Asia/Shanghai /etc/localtime \
    && echo "Asia/Shanghai" > /etc/timezone \
    && apk del tzdata \
    && rm -rf /var/cache/apk/* /tmp/* /var/tmp/* $HOME/.cache


COPY ./target/your-project-name-1.0-SNAPSHOT.jar ./app.jar
ENTRYPOINT ["java", "-jar", "/mnt/app.jar"]

将 SPRING_PROFILES_ACTIVE 通过参数 profile 暴露出来，在构建的时候可以通过 —build-args profile=xxx 来进行动态设定，以满足不同环境的镜像构建要求。

SPRING_PROFILES_ACTIVE 本可以在 Docker 容器启动时通过 docker run -e SPRING_PROFILES_ACTIVE=xxx 来设定，因这里使用 Helm 进行部署不直接通过docker run 运行，因此通过 ARG 在镜像构建时指定

Helm 配置文件

Helm 是 Kubernetes 的包管理工具，将应用部署相关的 Deployment，Service，Ingress 等打包进行发布与管理（可以像 Docker 镜像一样存储于仓库中）。如上图中Helm 的配置文件包括：

helm                                    - chart包的目录名
├── templates                           - k8s配置模版目录
│   ├── deployment.yaml                 - Deployment配置模板，定义如何部署Pod
│   ├── _helpers.tpl                    - 以下划线开头的文件，helm视为公共库定义文件，用于定义通用的子模版、函数、变量等
│   ├── ingress.yaml                    - Ingress配置模板，定义外部如何访问Pod提供的服务，类似于Nginx的域名路径配置
│   ├── NOTES.txt                       - chart包的帮助信息文件，执行helm install命令成功后会输出这个文件的内容
│   └── service.yaml                    - Service配置模板，配置访问Pod的服务抽象，有NodePort与ClusterIp等
|── values.yaml                         - chart包的参数配置文件，各模版文件可以引用这里的参数
├── Chart.yaml                          - chart定义，可以定义chart的名字，版本号等信息
├── charts                              - 依赖的子包目录，里面可以包含多个依赖的chart包，一般不存在依赖，我这里将其删除了

我们可以在 Chart.yaml 中定义每个项目的 chart 名称（类似安装包名），如

apiVersion: v2
name: your-chart-name
description: A Helm chart for Kubernetes


type: application
version: 1.0.0
appVersion: 1.16.0

在 values.yaml 中定义模板文件中需要用到的变量，如

#部署Pod的副本数，即运行多少个容器
replicaCount: 1
#容器镜像配置
image:
  repository: registry.cn-hangzhou.aliyuncs.com/demo/demo
  pullPolicy: Always
  # Overrides the image tag whose default is the chart version.
  tag: "dev"
#镜像仓库访问凭证
imagePullSecrets:
  - name: aliyun-registry-secret
#覆盖启动容器名称
nameOverride: ""
fullnameOverride: ""
#容器的端口暴露及环境变量配置
container:
  port: 8000
  env: []
#ServiceAccount，默认不创建
serviceAccount:
  # Specifies whether a service account should be created
  create: false
  # Annotations to add to the service account
  annotations: {}
  name: ""


podAnnotations: {}


podSecurityContext: {}
  # fsGroup: 2000


securityContext: {}
  # capabilities:
  #   drop:
  #   - ALL
  # readOnlyRootFilesystem: true
  # runAsNonRoot: true
  # runAsUser: 1000
#使用NodePort的service，默认为ClusterIp
service:
  type: NodePort
  port: 8000
#外部访问Ingress配置，需要配置hosts部分
ingress:
  enabled: true
  annotations: {}
    # kubernetes.io/ingress.class: nginx
    # kubernetes.io/tls-acme: "true"
  hosts:
    - host: demo.com
      paths: ["/demo"]
  tls: []
  #  - secretName: chart-example-tls
  #    hosts:
  #      - chart-example.local


  #.... 省略了其它默认参数配置

这里在默认生成的基础上添加了 container 部分，可以在这里指定容器的端口号而不用去改模板文件（让模板文件在各个项目通用，通常不需要做更改），同时添加env的配置，可以在helm部署时往容器里传入环境变量。将Service type从默认的ClusterIp改为了NodePort。部署同类型的不同项目时，只需要根据项目情况配置Chart.yaml与values.yaml两个文件的少量配置项，templates目录下的模板文件可直接复用。

部署时需要在K8s环境中从 Docker 镜像仓库拉取镜像，因此需要在K8s中创建镜像仓库访问凭证（imagePullSecrets）

# 登录Docker Registry生成/root/.docker/config.json文件
sudo docker login --username=your-username registry.cn-shenzhen.aliyuncs.com
# 创建 namespace develop（我这里是根据项目的环境分支名称建立namespace）
kubectl create namespace develop
# 在 namespace develop中创建一个secret
kubectl create secret generic aliyun-registry-secret --from-file=.dockerconfigjson=/root/.docker/config.json  --type=kubernetes.io/dockerconfigjson --namespace=develop

Jenkinsfile

Jenkinsfile 是 Jenkins pipeline 配置文件，遵循 Groovy 语法，对于 Spring Boot 项目的构建部署，编写 Jenkinsfile 脚本文件如下，

image_tag = "default"  //定一个全局变量，存储Docker镜像的tag（版本）
pipeline {
    agent any
    environment {
        GIT_REPO = "${env.gitlabSourceRepoName}"  //从Jenkins Gitlab插件中获取Git项目的名称
        GIT_BRANCH = "${env.gitlabTargetBranch}"  //项目的分支
        GIT_TAG = sh(returnStdout: true,script: 'git describe --tags --always').trim()  //commit id或tag名称
        DOCKER_REGISTER_CREDS = credentials('aliyun-docker-repo-creds') //docker registry凭证
        KUBE_CONFIG_LOCAL = credentials('local-k8s-kube-config')  //开发测试环境的kube凭证
        KUBE_CONFIG_PROD = "" //credentials('prod-k8s-kube-config') //生产环境的kube凭证


        DOCKER_REGISTRY = "registry.cn-hangzhou.aliyuncs.com" //Docker仓库地址
        DOCKER_NAMESPACE = "your-namespace"  //命名空间
        DOCKER_IMAGE = "${DOCKER_REGISTRY}/${DOCKER_NAMESPACE}/${GIT_REPO}" //Docker镜像地址


        INGRESS_HOST_DEV = "dev.your-site.com"    //开发环境的域名
        INGRESS_HOST_TEST = "test.your-site.com"  //测试环境的域名
        INGRESS_HOST_PROD = "prod.your-site.com"  //生产环境的域名
    }
    parameters {
        string(name: 'ingress_path', defaultValue: '/your-path', description: '服务上下文路径')
        string(name: 'replica_count', defaultValue: '1', description: '容器副本数量')
    }


    stages {
        stage('Code Analyze') {
            agent any
            steps {
               echo "1. 代码静态检查"
            }
        }
        stage('Maven Build') {
            agent {
                docker {
                    image 'maven:3-jdk-8-alpine'
                    args '-v $HOME/.m2:/root/.m2'
                }
            }
            steps {
                echo "2. 代码编译打包"
                sh 'mvn clean package -Dfile.encoding=UTF-8 -DskipTests=true'
            }
        }
        stage('Docker Build') {
            agent any
            steps {
                echo "3. 构建Docker镜像"
                echo "镜像地址：${DOCKER_IMAGE}"
                //登录Docker仓库
                sh "sudo docker login -u ${DOCKER_REGISTER_CREDS_USR} -p ${DOCKER_REGISTER_CREDS_PSW} ${DOCKER_REGISTRY}"
                script {
                    def profile = "dev"
                    if (env.gitlabTargetBranch == "develop") {
                        image_tag = "dev." + env.GIT_TAG
                    } else if (env.gitlabTargetBranch == "pre-release") {
                        image_tag = "test." + env.GIT_TAG
                        profile = "test"
                    } else if (env.gitlabTargetBranch == "master"){
                        // master分支则直接使用Tag
                        image_tag = env.GIT_TAG
                        profile = "prod"
                    }
                    //通过--build-arg将profile进行设置，以区分不同环境进行镜像构建
                    sh "docker build  --build-arg profile=${profile} -t ${DOCKER_IMAGE}:${image_tag} ."
                    sh "sudo docker push ${DOCKER_IMAGE}:${image_tag}"
                    sh "docker rmi ${DOCKER_IMAGE}:${image_tag}"
                }
            }
        }
        stage('Helm Deploy') {
            agent {
                docker {
                    image 'lwolf/helm-kubectl-docker'
                    args '-u root:root'
                }
            }
            steps {
                echo "4. 部署到K8s"
                sh "mkdir -p /root/.kube"
                script {
                    def kube_config = env.KUBE_CONFIG_LOCAL
                    def ingress_host = env.INGRESS_HOST_DEV
                    if (env.gitlabTargetBranch == "pre-release") {
                        ingress_host = env.INGRESS_HOST_TEST
                    } else if (env.gitlabTargetBranch == "master"){
                        ingress_host = env.INGRESS_HOST_PROD
                        kube_config = env.KUBE_CONFIG_PROD
                    }
                    sh "echo ${kube_config} | base64 -d > /root/.kube/config"
                    //根据不同环境将服务部署到不同的namespace下，这里使用分支名称
                    sh "helm upgrade -i --namespace=${env.gitlabTargetBranch} --set replicaCount=${params.replica_count} --set image.repository=${DOCKER_IMAGE} --set image.tag=${image_tag} --set nameOverride=${GIT_REPO} --set ingress.hosts[0].host=${ingress_host} --set ingress.hosts[0].paths={${params.ingress_path}} ${GIT_REPO} ./helm/"
                }
            }
        }
    }
}

Jenkinsfile定义了整个自动化构建部署的流程：

Code Analyze，可以使用 SonarQube 之类的静态代码分析工具完成代码检查，这里先忽略
Maven Build，启动一个 Maven 的 Docker 容器来完成项目的 maven 构建打包，挂载 maven 本地仓库目录到宿主机，避免每次都需要重新下载依赖包
Docker Build，构建 Docker 镜像，并推送到镜像仓库，不同环境的镜像通过tag区分，开发环境使用 dev.commitId 的形式，如 dev.88f5822，测试环境使用 test.commitId，生产环境可以将 webhook 事件设置为 tag push event，直接使用 tag名称
Helm Deploy，使用helm完成新项目的部署，或已有项目的升级，不同环境使用不同的参数配置，如访问域名，K8s 集群的访问凭证kube_config等

Jenkins 配置

Jenkins 任务配置

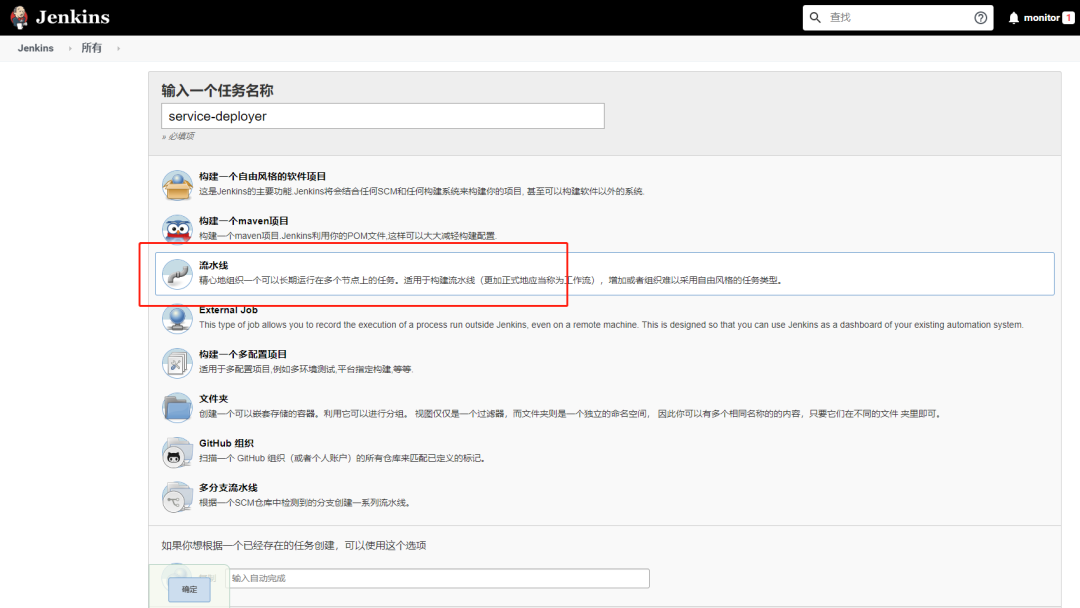

在 Jenkins 中创建一个 pipeline 的任务，如图

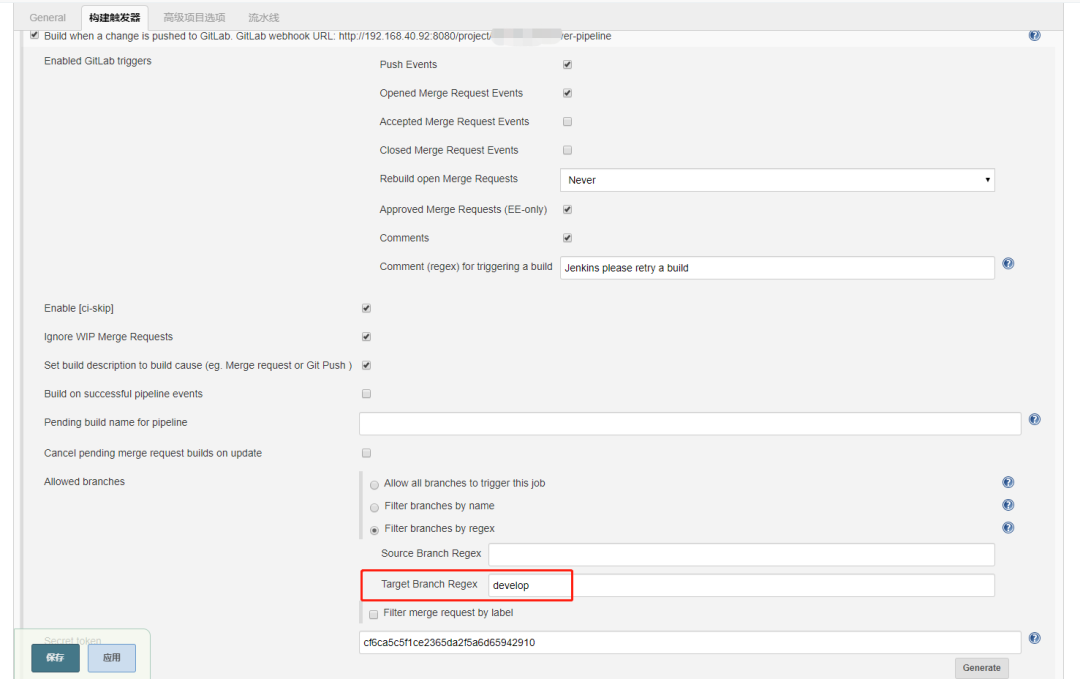

配置构建触发器，将目标分支设置为 develop 分支，生成一个 token，如图

记下这里的“GitLab webhook URL”及token值，在Gitlab配置中使用。

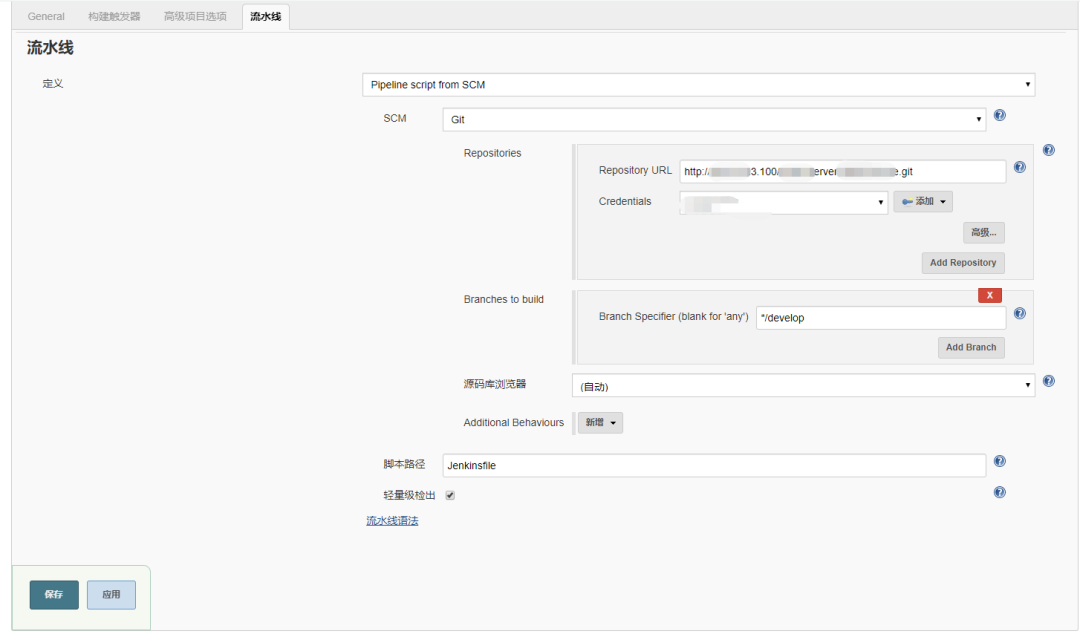

配置流水线，选择“Pipeline script from SCM”从项目源码中获取pipeline脚本文件，配置项目Git地址，拉取源码凭证等，如图

保存即完成了项目开发环境的Jenkins配置。测试环境只需将对应的分支修改为pre-release 即可

Jenkins 凭据配置

在 Jenkinsfile 文件中，我们使用到了两个访问凭证——Docker Registry凭证与本地K8s的kube凭证，

DOCKER_REGISTER_CREDS = credentials('aliyun-docker-repo-creds') //docker registry凭证
KUBE_CONFIG_LOCAL = credentials('local-k8s-kube-config')  //开发测试环境的kube凭证

这两个凭证需要在 Jenkins 中创建。

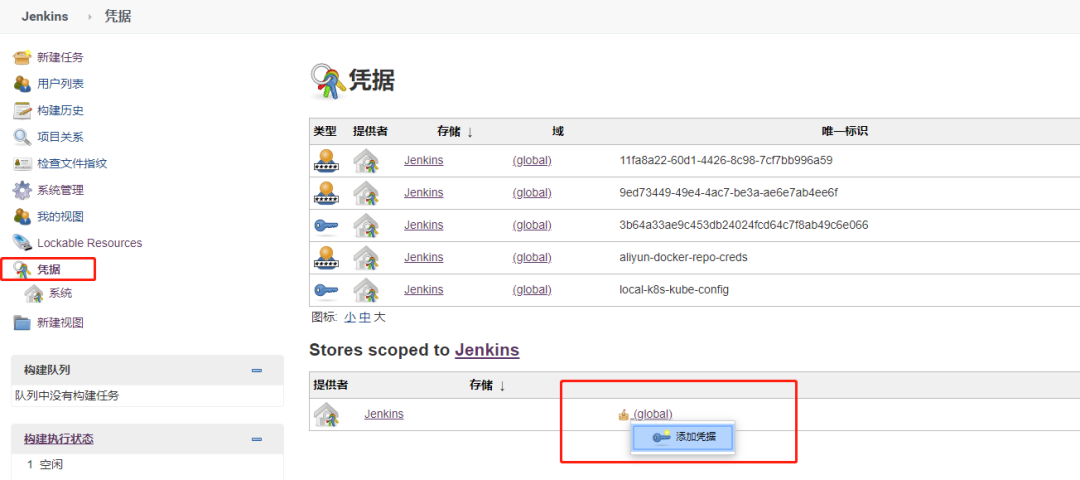

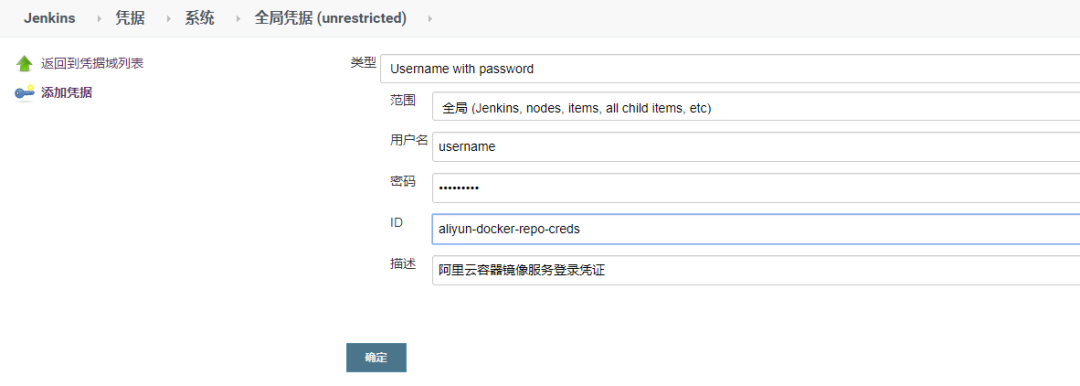

添加 Docker Registry 登录凭证，在 Jenkins 凭据页面，添加一个用户名密码类型的凭据，如图

添加 K8s 集群的访问凭证，在 master 节点上将 /root/.kube/config 文件内容进行 base64 编码，

base64 /root/.kube/config > kube-config-base64.txt
cat kube-config-base64.txt

使用编码后的内容在 Jenkins 中创建一个 Secret text 类型的凭据，如图

在 Secret 文本框中输入 base64 编码后的内容。

Gitlab 配置

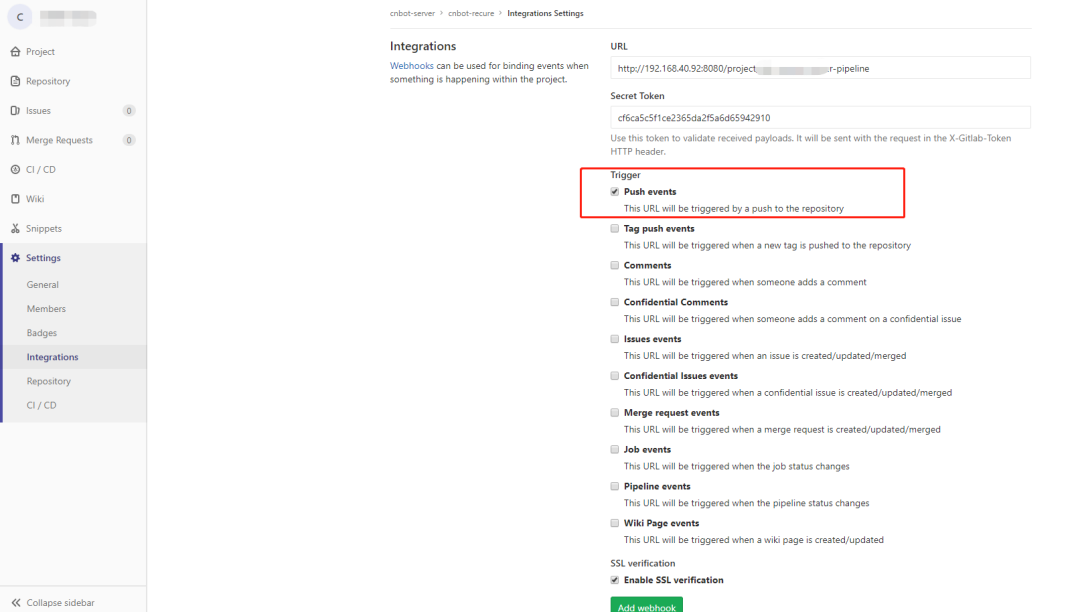

在 Gitlab 项目的 Settings - Integrations 页面配置一个 webhook，在 URL 与 Secret Token 中填入前面 Jenkins 触发器部分的“GitLab webhook URL”及token值，选中“Push events”作为触发事件，如图

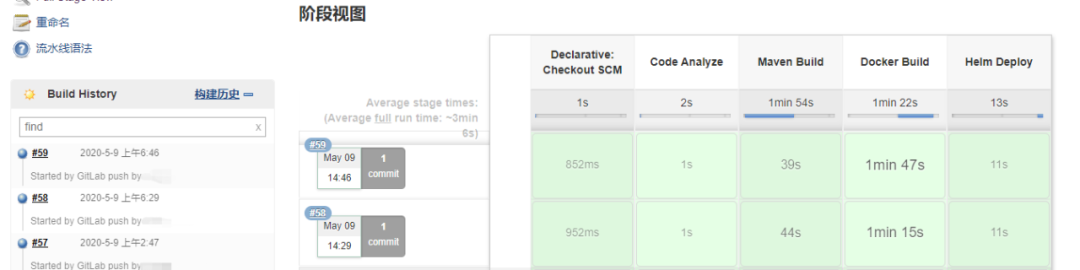

开发、测试环境选择“Push events”则在开发人员push代码，或merge代码到develop，pre-release分支时，就会触发开发或测试环境的Jenkins pipeline任务完成自动化构建；生产环境选择“Tag push events”，在往master分支push tag时触发自动化构建。如图为pipeline构建视图
