链路追踪
现代互联网服务通常是使用复杂的、大规模的分布式系统来实现的。这些应用程序往往是由大量的软件模块构建的，而且这些软件模块可能由不同的团队开发，可能使用不同的编程语言，并且可以跨多个物理设施跨越数千台机器。在这种环境中，帮助理解系统行为和性能问题推理的工具是非常宝贵的。
微服务架构是一个分布式架构，实际开发中，我们按照业务要求划分服务单元，一套系统往往会由多个业务单元构成。在这个场景中，一个请求可能需要经历多个业务单元的处理才能完成响应，如果出现了错误或异常，很难定位。
为了解决这个问题，谷歌开源了分布式链路追踪组件Drapper，并发表论文《Dapper, a Large-Scale Distributed Systems Tracing Infrastructure》介绍了Drapper的设计思想。在该论文的影响下，Twitter设计、研发并开源了分布式链路追踪系统Zipkin。
Zipkin

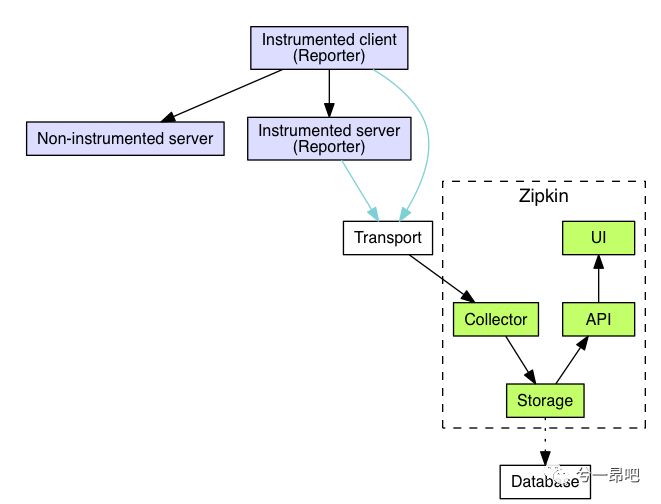

Zipkin是一个分布式跟踪系统，它可以帮助收集时间数据，以此解决在微服务架构下的延迟问题。它同时提供了分布式系统时间数据的收集和查询功能。Zipkin的架构如下图所示：
通过架构图可知，Zipkin由Collector、Storage、API、UI共4个组件构成，Reporter由应用系统提供并收集数据，其工作原理大概如下：
在应用程序中嵌入追踪器（Tracer），它使用Span记录应用程序动作的时间和元数据信息；
Reporter把Span发送至Zipkin的数据收集器Collector；
Collector通过Storage组件把数据存储至数据库；
UI组件通过API接口查询追踪数据并显示；
Zipkin通过Trace结构表示对一次请求的跟踪，一次请求由若干服务处理，每个服务生成一个Span，同一请求的Span之间存在关联关系，在UI组件中以树形式展示。Span的主要数据模型如下所示：
traceId：string，随机生成，用于唯一标识一个追踪信息，所有的span都包含此信息。
name：string，span的名称，可使用method命名，在UI组件中显示
parentId：string，父级span的编号，若为空，则表示为根span
id：string，span的编号
timestamp：integer，span创建的时间
duration：integer，span持续时间
annotations：Annotation，关联一个事件，用时间戳解释延迟信息
tags：Tags，span的标签，用于搜索、显示和分析
Zipkin官方已经推出各种常见语言的支持，如C#、go、Java、JavaScript、Ruby、Scala、PHP，另外社区也贡献了Python、C/C++、Lua等语言的支持。
实战演练
Step-0：准备工作
本文将延续“go-kit微服务系列”，使用go-kit集成Zipkin实现算术运算服务的链路追踪，这里将包含两个部分：
在网关
gateway
中增加链路追踪采集逻辑，同时在反向代理中增加追踪设置。在算术运算服务的传输层和Endpoint层增加链路追踪采集逻辑。
go-kit在tracing
包中默认添加了zipkin
的支持，所以集成工作将会比较轻松。在开始之前，需要下载以下依赖：
# zipkin官方库
go get github.com/openzipkin/zipkin-go
# 下面三个包都是依赖，按需下载
git clone https://github.com/googleapis/googleapis.git [your GOPATH]/src/google.golang.org/genproto
git clone https://github.com/grpc/grpc-go.git [your GOPATH]/src/google.golang.org/grpc
git clone https://github.com/golang/text.git [your GOPATH]/src/golang.org/text
本次演练使用arithmetic_consul_demo
中的gateway
和register
两个服务，复制该目录并重命名为arithmetic_trace_demo
，删除discover
。
Step-1：Docker启动Zipkin
打开文件docker/docker-compose.yml
，在consul的基础上增加zipkin配置信息（使用官方推荐的openzipkin/zipkin
），最终内容如下所示：
version: '2'
services:
consul:
image: progrium/consul:latest
ports:
- 8400:8400
- 8500:8500
- 8600:53/udp
hostname: consulserver
command: -server -bootstrap -ui-dir /ui
zipkin:
image: openzipkin/zipkin
ports:
- 9411:9411
打开终端切换至docker
目录，执行以下命令，启动consul和zipkin。
sudo docker-compose up
启动成功后，打开浏览器输入http://localhost:9411
检查是否启动成功。
Step-2：修改gateway
gateway
将作为链路追踪的第一站和最后一站，我们需要截获到达gateway
的所有请求，记录追踪信息。gateway
作为外部请求的服务端，同时作为算术运算服务的客户端（反向代理内部实现）。
创建追踪器
结合Zipkin的架构图，需要在应用程序中集成Reporter组件，我们使用官方提供的go包。代码如下（默认设置了zipkin的url）：
// 创建环境变量
var (
// consul环境变量省略
zipkinURL = flag.String("zipkin.url", "http://192.168.192.146:9411/api/v2/spans", "Zipkin server url")
)
flag.Parse()
var zipkinTracer *zipkin.Tracer
{
var (
err error
hostPort = "localhost:9090"
serviceName = "gateway-service"
useNoopTracer = (*zipkinURL == "")
reporter = zipkinhttp.NewReporter(*zipkinURL)
)
defer reporter.Close()
zEP, _ := zipkin.NewEndpoint(serviceName, hostPort)
zipkinTracer, err = zipkin.NewTracer(
reporter, zipkin.WithLocalEndpoint(zEP), zipkin.WithNoopTracer(useNoopTracer),
)
if err != nil {
logger.Log("err", err)
os.Exit(1)
}
if !useNoopTracer {
logger.Log("tracer", "Zipkin", "type", "Native", "URL", *zipkinURL)
}
}
为所有请求增加链路追踪
我们使用的传输方式为http，可以使用zipkin-go
提供的middleware/http
包，它采用装饰者模式把我们的http.Handler
进行封装，然后启动监听即可，代码如下所示：
//创建反向代理
proxy := NewReverseProxy(consulClient, zipkinTracer, logger)
tags := map[string]string{
"component": "gateway_server",
}
handler := zipkinhttpsvr.NewServerMiddleware(
zipkinTracer,
zipkinhttpsvr.SpanName("gateway"),
zipkinhttpsvr.TagResponseSize(true),
zipkinhttpsvr.ServerTags(tags),
)(proxy)
反向代理设置
gateway
接收请求后，会创建一个span
，其中的traceId
将作为本次请求的唯一编号，gateway
必须把这个traceId
“告诉”算术运算服务，算术运算服务才能为该请求持续记录追踪信息。
在ReverseProxy
中能够完成这一任务的就是Transport
，我们可以使用zipkin-go
的middleware/http
包提供的NewTransport
替换系统默认的http.DefaultTransport
。代码如下所示：
// NewReverseProxy 创建反向代理处理方法
func NewReverseProxy(client *api.Client, zikkinTracer *zipkin.Tracer, logger log.Logger) *httputil.ReverseProxy {
//创建Director
director := func(req *http.Request) {
//省略
}
// 为反向代理增加追踪逻辑，使用如下RoundTrip代替默认Transport
roundTrip, _ := zipkinhttpsvr.NewTransport(zikkinTracer, zipkinhttpsvr.TransportTrace(true))
return &httputil.ReverseProxy{
Director: director,
Transport: roundTrip,
}
}
这一步很关键！若不设置，会导致整个链路追踪不完整。为了解决这个问题，花费了不少时间，最后还是通过zipkin-go
的README解开了疑惑。
完成以上过程，就可以编译运行了。
Step-3：修改算术服务
创建追踪器
这一步与gateway
的处理方式一样，不再描述。
追踪Endpoint
go-kit提供了对zipkin-go
的封装，可直接调用中间件TraceEndpoint
对算术运算服务的两个Endpoint
进行设置。代码如下：
endpoint := MakeArithmeticEndpoint(svc)
endpoint = NewTokenBucketLimitterWithBuildIn(ratebucket)(endpoint)
//添加追踪，设置span的名称为calculate-endpoint
endpoint = kitzipkin.TraceEndpoint(zipkinTracer, "calculate-endpoint")(endpoint)
//创建健康检查的Endpoint
healthEndpoint := MakeHealthCheckEndpoint(svc)
healthEndpoint = NewTokenBucketLimitterWithBuildIn(ratebucket)(healthEndpoint)
//添加追踪，设置span的名称为health-endpoint
healthEndpoint = kitzipkin.TraceEndpoint(zipkinTracer, "health-endpoint")(healthEndpoint)
追踪Transport
修改transports.go
的MakeHttpHandler
方法。增加参数zipkinTracer
，然后在ServerOption中设置追踪参数。代码如下：
// MakeHttpHandler make http handler use mux
func MakeHttpHandler(ctx context.Context, endpoints ArithmeticEndpoints, zipkinTracer *gozipkin.Tracer, logger log.Logger) http.Handler {
r := mux.NewRouter()
zipkinServer := zipkin.HTTPServerTrace(zipkinTracer, zipkin.Name("http-transport"))
options := []kithttp.ServerOption{
kithttp.ServerErrorLogger(logger),
kithttp.ServerErrorEncoder(kithttp.DefaultErrorEncoder),
zipkinServer,
}
//省略代码
return r
}
在main.go
中调用MakeHttpHandler
。
//创建http.Handler
r := MakeHttpHandler(ctx, endpts, zipkinTracer, logger)
至此，所有的代码修改工作已经完成，下一步就是启动测试了。
Step-4：运行&测试
确保Consul、Zipkin、gateway、register四个服务已经正常运行，然后使用Postman进行请求测试（与之前类似，为了方便查看数据，可多点几次）。
在浏览器中打开http://localhost:9411

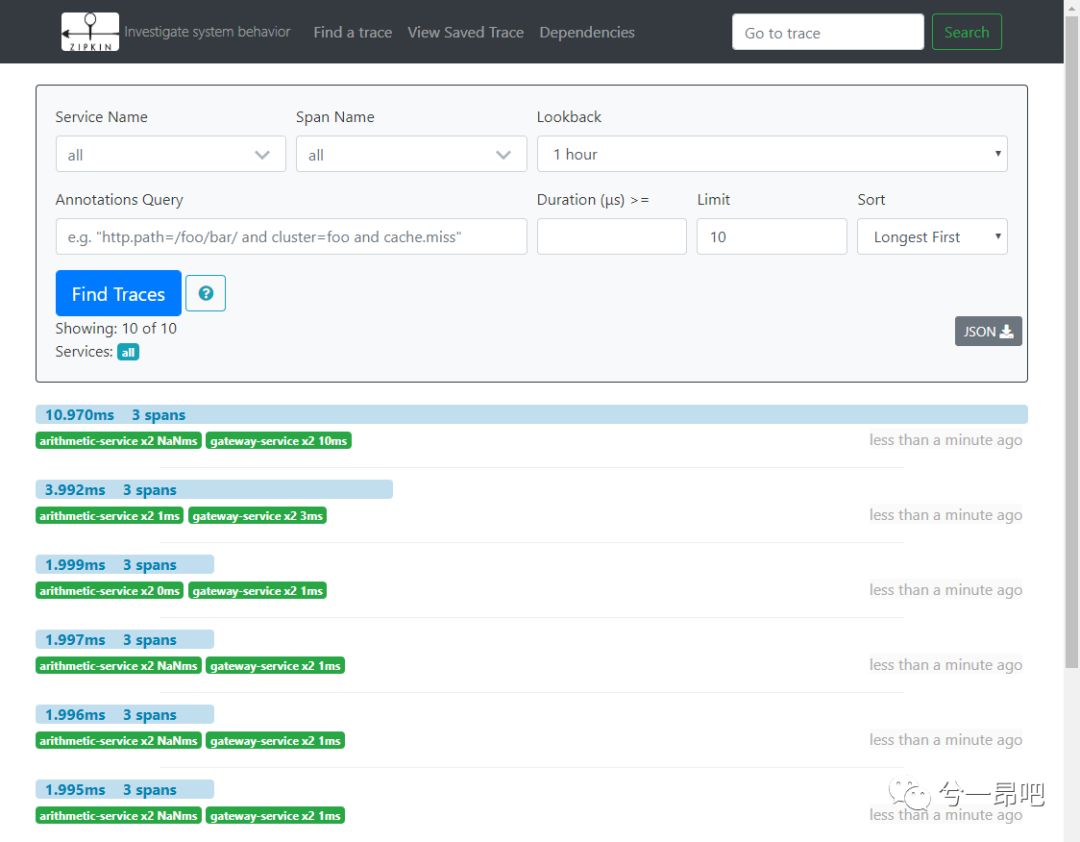

，点击“Find Traces”按钮，即可看到如下界面。详细显示了每个请求执行的时间、span的数量、途径的服务名称等信息。

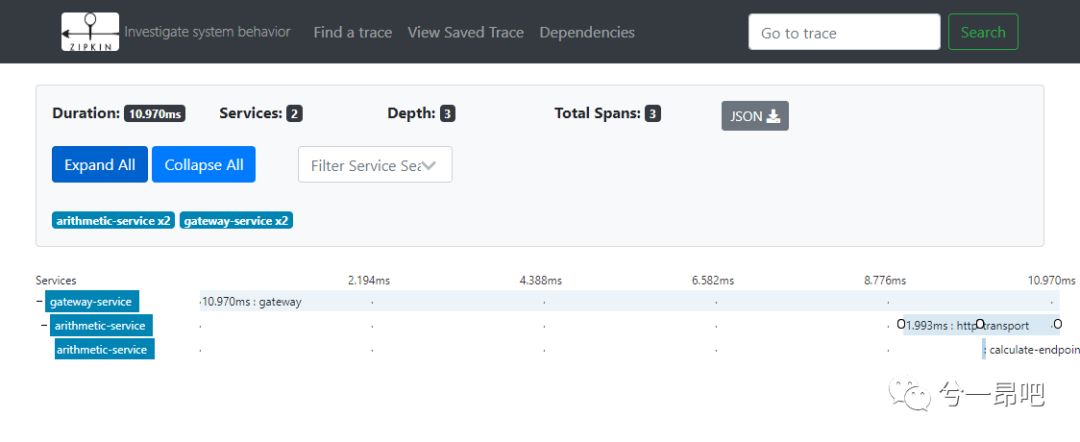

打开第一个请求，进入该请求的链路追踪界面，如下图所示。
上半部分显示：，该请求的执行时间为10.970毫秒、途径的服务为2个、链路深度为3、span数量为3。
下半部分显示：以树形方式显示span，直观展示每个span的途径服务、执行时间、span名称等信息。
通过该界面，我们可以知道请求链路中比较耗时的环节为gateway-service
。原因是：每次请求过来，程序都要到Consul中查询服务实例，动态创建服务地址。
另外，点击树形结构的每个span，可以查看span的描述信息，这里不再展开描述。
总结
本文使用go-kit的tracing
组件和zipkin-go
包，为网关服务和算术运算服务增加了链路追踪功能，以实例方式演示了在go-kit中集成Zipkin
的方式。示例比较简单，希望对你有用！
