Spring Cloud Feign【源码篇】Feign 如何调用Ribbon进行客户端负载均衡

花好夜猿 2019-06-30

582

参考资料：Spring Cloud 官网
相关版本：Spring Boot 2.1.5.RELEASE 、Spring Cloud Greenwich.SR

回顾

在 Spring Cloud Feign【源码篇】Feign 如何进行服务间请求调用中，提到了 Feign 如何进行服务调用的。

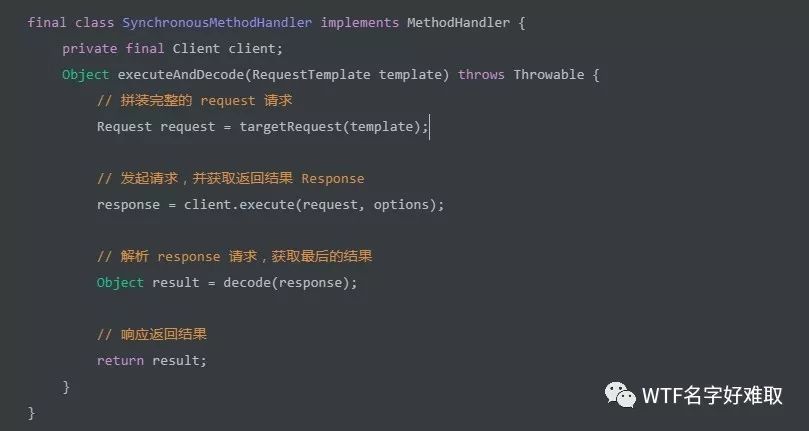

Feign 在封装了相关的请求参数 RequestTemplate 后，发起服务远程请求调用。代码如下：

从源码中可以很直观的看到真正发起服务请求调用的是 feign.Client#execute

以 feign.Client#execute 为切入点，进行分析。

Feign 如何选择 Ribbon 作为负载均衡客户端

查看 feign.Client ，feign.Client 是一个接口，它有两个实现类

feign.Client.Default
org.springframework.cloud.openfeign.ribbon.LoadBalancerFeignClient

其中 LoadBalancerFeignClient 为 Ribbon 负载均衡客户端实现类。

Feign 是如何注册 LoadBalancerFeignClient 作为其客户端调用实现的。首先想到的就是自动配置类 FeignRibbonClientAutoConfiguration。

聚焦 FeignRibbonClientAutoConfiguration

关注点：

1、 @ConditionalOnClass({ ILoadBalancer.class, Feign.class })
其中 ILoadBalancer.class 是 Ribbon 依赖中的类。换句话说，该配置需要 Ribbon 和 Feign 的相关依赖都引入才会生效。
2、 @AutoConfigureBefore(FeignAutoConfiguration.class)
如果该自动配置类生效，则在 FeignAutoConfiguration 之前进行配置，因为 FeignAutoConfiguration 关联到了 Feign Client 的代理对象的实例化，而其中真实发起请求调用的 Client 对象实例在 Feign Client 调用 Fiegn.Build 进行实例化时Client 实现对象需要提前实例化。换句话说，如果 Client 对应Ribbon 的实现类 LoadBalancerFeignClient 存在，就是用 Ribbon 的负载均衡客户端进行请求调用处理，反之，使用默认的 feign.Client.Default。
3、@Import({DefaultFeignLoadBalancedConfiguration.class})
DefaultFeignLoadBalancedConfiguration 是一个 Bean 配置类，对 LoadBalancerFeignClient 进行了实例化配置。

总结

1、 Feign Client 在执行请求调用最终调用的是 Client#execute。
2、 Client 是一个接口，其实现类 LoadBalancerFeignClient 和 Default。在 Feign 代理对象实例化作为属性存入 Feign Client 代理对象中。
3、当应用依赖中引入 Ribbon 相关依赖时，在 Feign 代理对象实例化前，会先生成 Client Ribbon 实现类 LoadBalancerFeignClient 的实例对象。反之，使用默认的 feign.Default 。

LoadBalancerFeignClient 如何衔接 Ribbon 实现客户端负载均衡

前提：Feign Client 最终执行调用的是 Client#execute 方法，而此时 Client 实现类是 LoadBalancerFeignClient。

调用 LoadBalancerFeignClient#execute 需要传递两个参数：Request 和 Request.Options

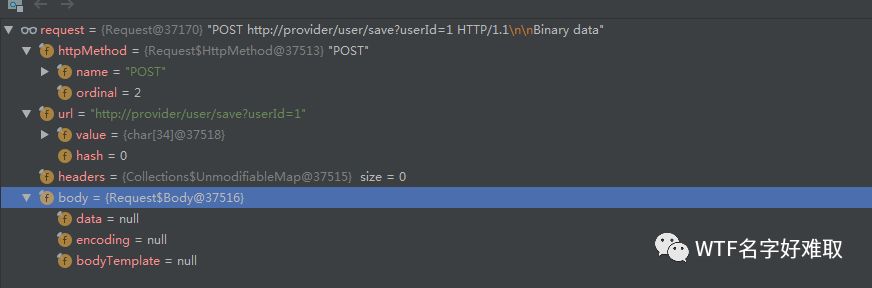

其中参数 Request 数据结构如下

而 Request.Options 是进行 Ribbon 配置获取的选择条件

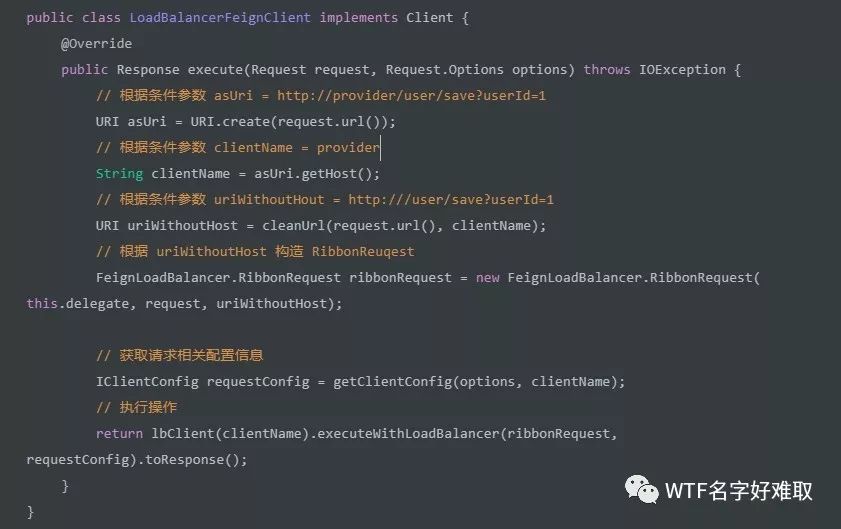

聚焦 LoadBalancerFeignClient#execute

代码 LoadBalancerFeignClient#execute 大体流程如下

step1、封装 Ribbon 请求信息
step2、获取 Ribbon 请求相关配置信息
LoadBalancerFeignClient#getClientConfig
step3、根据封装的 RibbonRequest (ribbon请求) 和 requestConfig (ribbon请求配置属性) 发起请求。

下面具体看看 step2：获取配置信息和step3：发起请求

步骤二详情：获取 Ribbon 请求配置参数信息

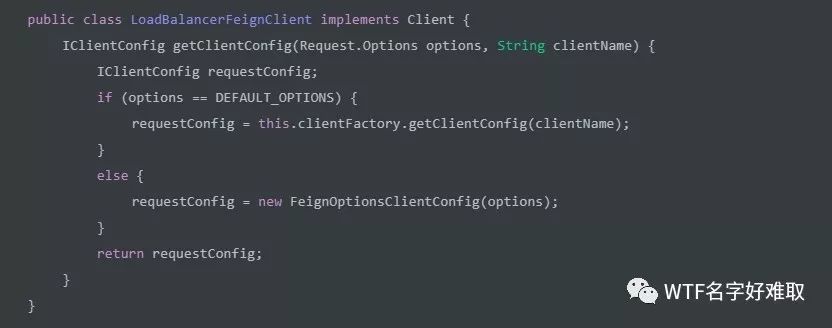

聚焦LoadBalancerFeignClient#getClientConfig

根据 Request.Options 选择 ribbon 配置的方式

选择一：通过调用 SpringClientFactory#getClientConfig 获取。
SpringClientFactory 在 Ribbon 的自动配置类 RibbonAutoConfiguration#springClientFactory 中进行实例化。
在FeignRibbonClientAutoConfiguration 自动配置类进行 LoadBalancerFeignClient Bean 配置实例化作为构造参数传入。
选择二：自定义实例化 FeignOptionsClientConfig 配置类。
FeignOptionsClientConfig 继承了 DefaultClientConfigImpl 。 DefaultClientConfigImpl 实现了 IClientConfig。与方式一获取到的 Ribbon 配置实现自同一个接口 IClientConfig。

步骤三详情：根据 RibbonRequest 和 IClientConfig 发起请求。

LoadBalancerFeignClient#execute return 执行的代码如下

lbClient(clientName)
.executeWithLoadBalancer(ribbonRequest, requestConfig)
.toResponse();

代码中，两个主要执行逻辑

LoadBalancerFeignClient#lbClient
FeignLoadBalancer#executeWithLoadBalancer

分别来看看这两个执行逻辑。

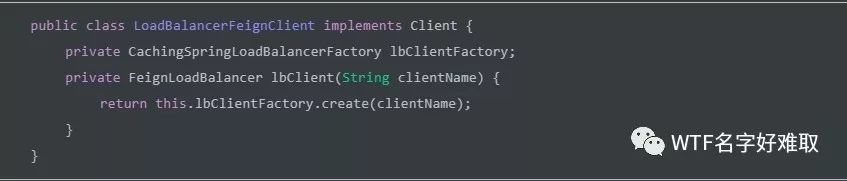

聚焦LoadBalancerFeignClient#lbClient

LoadBalancerFeignClient#lbClient 逻辑：通过 clientName 获取 FeignLoadBalancer 对象。

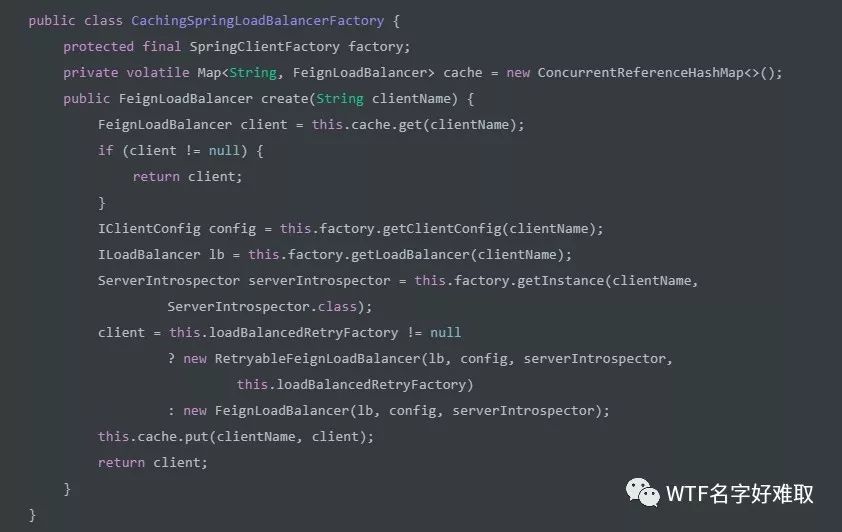

而 FeignLoadBalancer 对象的获取是从 CachingSpringLoadBalancerFactory#create 中获取的。

CachingSpringLoadBalancerFactory 是一个缓存工厂，缓存了 clientName 对应 FeignLoadBalancer 关系结构。

通过代码，我们可以知道 FeignLoadBalancer 是实现 Feign 客户端负载均衡调用的一个类， FeignLoadBalancer 对 Ribbon ILoadBalancer 进行了封装，将 RIbbon 的数据如：ILoadBalancer， IClientConfig 直接以成员变量的形式存入 FeignLoadBalancer 中。

CachingSpringLoadBalancerFactory 在 FeignRibbonClientAutoConfiguration 自动配置类中进行实例化，然后被作为实例化 LoadBalancerFeignClient 的构造参数。
在使用 Eureka Server 来维护服务列表时 FeignLoadBalancer 中的 ILoadBalancer 对应的是 DynamicServerListLoadBalancer ,DynamicServerListLoadBalancer 中维护的服务列表信息动态从 Eureka Server
中更新。友情链接：客户端负载均衡：Ribbon

聚焦 FeignLoadBalancer#executeWithLoadBalancer

在得到 FeignLoadBalancer 客户端负载均衡实例对象之后，就是开始调用 FeignLoadBalancer#executeWithLoadBalancer。

而 FeignLoadBalancer#executeWithLoadBalancer 方法是由其父类 AbstractLoadBalancerAwareClient 实现的。AbstractLoadBalancerAwareClient 属于 Ribbon 模块。

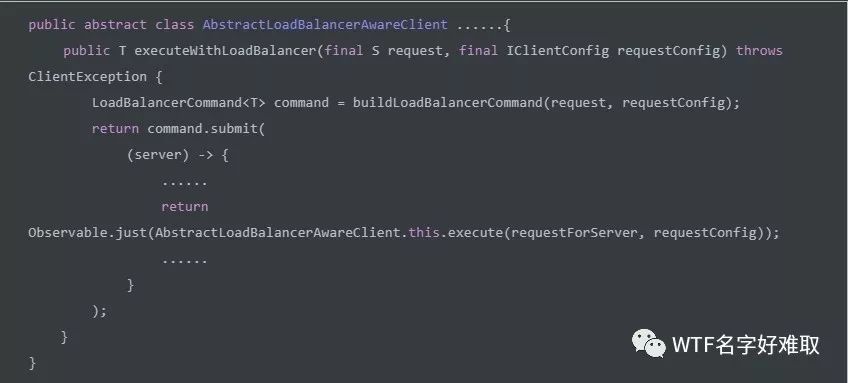

聚焦 AbstractLoadBalancerAwareClient#executeWithLoadBalancer

该方法有两个主要逻辑：

LoadBalancerCommand#submit
该方法实现客户端负载均衡，根据 IRule(官方默认实现： ZoneAvoidanceRule) 从 ILoadBalancer(Eureka服务实例管理，默认:DynamicServerListLoadBalancer) 中获取一个Server实例对象。
this.execute(requestForServer, requestConfig)
根据 LoadBalancerCommand#submit 获取到的 Server ，调用 FeignLoadBalancer#execute 发起服务调用请求，并返回结果。

针对 ZoneAvoidanceRule 规则等不进行展开。
