ARM系列专题|ARM不同系列说明

多一种选择，多一种人生

01

AEM7系列说明

ARM7基于ARMv3或ARMv4架构，即冯·诺伊曼结构，采用小型、快速、低功耗集成式的32位RISC处理器。

系列特点：

• 能够提供0.9MIPS的三级流水线结构
• 具有嵌入式ICE－RT逻辑，调试开发方便
• 指令系统与ARM9系列、ARM9E系列和ARM10E系列兼容，便于用户的产品升级换代
• 代码密度高，兼容16位的Thumb指令集
• 对操作系统的支持广泛，包括Windows CE、Linux、Palm OS等
• 主频最高可达130MIPS


主要类型:ARM7TDMI、ARM7TDMI-S、ARM7EJ-S、ARM720T

应用领域：工业控制、Internet设备、网络和调制解调器设备、移动电话等多种多媒体和嵌入式应用，比较典型的有数字蜂窝电话和硬盘驱动器。

02

ARM9系列说明

• 支持32位ARM指令集和16位Thumb指令集
• 采用五级流水处理及分离的Cache结构，平均功耗为0.7mW/MHz

• 支持数据Cache和指令Cache，具有更高的指令和数据处理能力
• 全性能的MMU，支持Windows CE、Linux、Palm OS等多种主流嵌入式操作系统

应用领域：安全系统、机顶盒、无线设备、仪器仪表、高端打印机、数码摄像机

03

ARM11系列说明

ARM11基于ARMv6架构。

系列特点：

• 在使用130nm代工厂技术、小至2.2mm2芯片面积和低 至0.24mW/MHz的前提下达到高达500MHz的性能表现
• 推出了许多新的技术，包括针对媒体处理 的SIMD，用以提高安全性能的TrustZone技术，智能能源管理（IEM），以及需要非常高的、可升级的超过2600 Dhrystone 2.1 MIPS性能的系统多处理技术


主要类型:ARM11MPCore、ARM1176、ARM1156、ARM1136

应用领域：高可靠性和实时嵌入式应用

04

Cortex系列说明

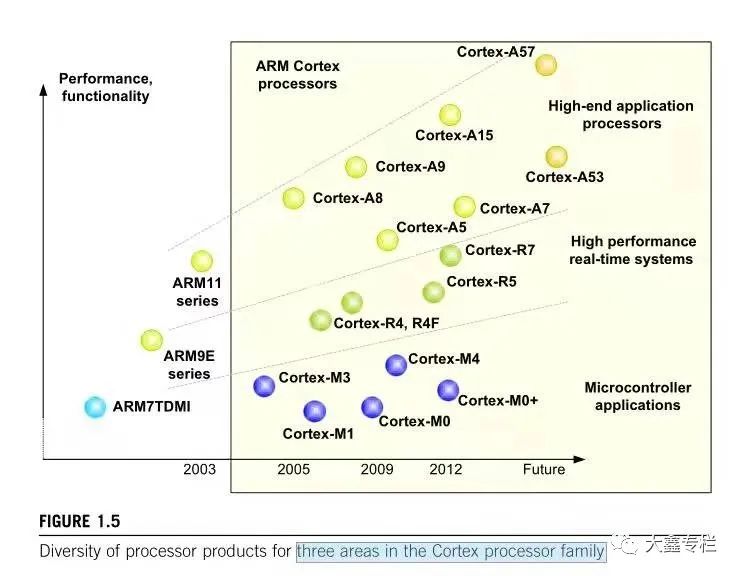

Cortex系列处理器基于ARMv7系统架构，分为Cortex-M、Cortex-R、Cortex-A三类。其三大方向发展进程如下：

01

Cortex-M系列说明

该系列包括Cortex-M0、Cortex-M0+、Cortex-M1、Cortex-M3、Cortex-M4共5个子系列。

系列特点：

• 支持Thumb-2指令集(Thumb指令集的扩展集),可以执行所有已存的为早期处理器编写的代码







• 所写的用户代码可以与ARM Cortex-R系列微处理器完全兼容
• ARMCortex-M系列系统代码(如实时操作系统)可以很容易地移植到基于ARM Cortex-R系列的系统上
• 内置的嵌套向量中断控制负责中断处理，自动处理中断优先级，中断屏蔽，中断嵌套和系统异常处理
• 中断处理函数可以使用标准的C语言编程，嵌套中断处理机制避免了使用软件判断哪一个中断需要响应处理。中断响应速度是确定性的、低延迟的。
• 向量表从跳转指令变为中断和系统异常处理函数的起始地址



02

Cortex-R系列说明

该系列包括Cortex-R4、Cortex-R5、Cortex-R7共3个子系列。主要目标是处理实时意义。

应用领域：汽车制动系统、动力传动解决方案、相机、工业、医学等深层嵌入式实时应用

03

Cortex-A系列说明

该系列是目前应用最广的处理器版本，包括Cortex-A5、Cortex-A7、Cortex-A8、Cortex-A9、Cortex-A12和Cortex-A15共6个子系列。目标是以最佳功耗实现最高性能。

应用领域：汽车娱乐系统、智能手机、平板电脑、m工业、医学、调制解调器、存储等
