一、DHCP简介

DHCP(Dynamic Host Configuration Protocol,动态主机配置协议)是一个工作在应用层的局域网网络协议，数据传输时使用UDP不可靠传输协议工作，通常被应用在大型的局域网络环境中，主要作用是集中的管理，分配网络资源，使用环境中的主机能动态的获得IP地址，Gateway地址，DNS服务器地址等信息，并能够提升地址的使用率。
在家庭环境，办公环境，机房都会使用。

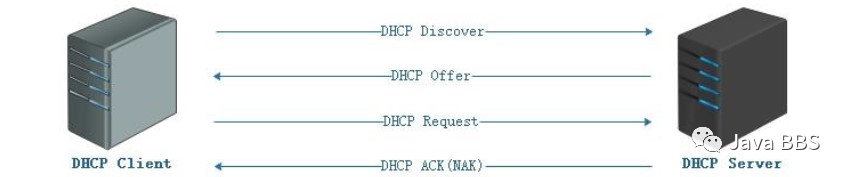

二、DHCP工作原理(租约四部曲+续租）

广播请求：DHCP Client向DHCP Server发起请求DHCP Discover：IP请求过程，找到对应的DHCP Server服务器
反馈：DHCP Server向DCHP Client回复DHCP Offer：可用IP地址；谁发给它的最快就使用哪个。DHCP Client判断哪一个最快就说明那一台DHCP Server和它之间的距离，网络状态更好一点。所以会接第一个。方便后期租期的续租。
确认：DHCP Client向DHCP Server发相应确认信息DHCP Request，告诉DHCP Server这个IP地址我要使用，
反馈：第一种情况：DHCP Server收到DHCP Client客户端要使用该IP的信息之后，反馈确认信息DHCP ACK：建立租约。
反馈：第二种情况：DHCP Client向DHCP Server发送DHCP Request确认信息时，这个地址已经被其它主机已经使用上了；DHCP Server就会向DHCP Client反馈DHCP NAK（NACK）拒绝把资源租给DHCP Client的模式；若是不建立租约；再从头重新建立租约关系。

1、DHCP客户端进行IP请求

当一个DHCP客户机启动时，会自动将自己的IP地址配置成0.0.0.0，由于使用0.0.0.0不能进行正常通信，所以客户机就必须通过DHCP服务器来获取一个合法的地址，由于客户机不知道DHCP服务器的IP地址，所以它使用0.0.0.0的地址作为源地址，使用255.255.255.255(局域网内能够实用的任意IP地址)作为目标地址，使用UDP 67端口作为目的的端口来广播请求IP地址信息。广播信息DHCP Discover中包含了DHCP客户机的MAC地址和计算机名，以便使用DHCP服务能确定是哪个客户机发送的请求。
DHCP Client发起广播；虽然是广播，但是不是所有主机都会接受到数据，只有DHCP Server含有67端口的才会响应，其它主机不会受到影响。

2、DHCP服务响应请求

当DHCP服务接收到客户机请求IP地址的信息时，他就在自己的IP地址池(合法的/可用的地址)中查找是否有合法的IP地址提供给客户机。如果有，DHCP服务器就将此IP地址做上标记，加入到DHCP OFFER的消息中，然后DHCP服务器就广播一则包括下列信息的DHCP OFFER消息。
DHCP客户机的MAC地址，DHCP服务器提供的合法IP地址，子网掩码：默认网关（路由）租约的期限，DHCP服务器的IP地址-MAC。
因为DHCP客户机还没有IP地址，所以DHCP服务器使用自己的IP地址作为源地址，使用255.255.255.255作为目标地址，使用UDP 68端口作为源端口来广播DHCP OFFER信息

3、DHCP客户机选择IP

DHCP客户机从接受到的第一个DHCP OFFER消息中选择IP地址，发出IP地址DHCP服务器将该地址保留，这样改地址就不能提供给另一个DHCP客户机，当客户机从第一个DHCP服务器接受DHCP OFFER并选择IP地址后，DHCP租约的第三过程发生。客户机将DHCP REQUEST消息广播到所有的DHCP服务器，表明它接收提供的内容。DHCP REQUEST消息包括为该客户机提供IP配置的服务器的服务表示（IP地址）DHCP服务器查看服务器表示符字段，以确定它自己是否被选择为指定的客户机提供IP地址，如果那些DHCP OFFER被拒绝，则DHCP服务器会取消并保留其IP地址以用于下一个IP租约请求。
在客户机选择IP的过程中，虽然客户机选择了IP地址，但是还没有配置IP地址，而在一个网络可能有几个DHCP服务器，所以客户机仍然使用0.0.0.0的地址作为源地址，使用255.255.255.255作为目标地址，使用UDP67端口作为目的端口来广播DHCP REQUEST信息。

4、DHCP服务器确认租约

服务器确认租约：DHCP ACK：DHCP服务器接受到DHCP REQUEST消息后，以DHCPACK消息的形式向客户机广播成功的确认，该消息包含有IP地址的有效租约和其他坑你配置的信息。虽然服务器确认了客户机的租约请求，但是客户机还没有收到服务器的DHCPACK消息，所以服务器仍然使用自己的IP地址作为源地址，使用255.255.255.255作为目标地址，使用UDP 68端口作为源端口来广播DHCP ACK信息，当客户机收到DHCP ACK消息时，它就配置了IP地址，完成了TCP/IP的初始化。
服务器拒绝租约：DHCP NACK （DHCP NAK）
如果DHCP REQUEST不成功，例如客户机试图租约先前的IP地址，但该IP地址不再可用，或者因为客户机移到其它子网，该IP无效时，DHCP服务器将广播否定确认消息DHCP NACK，当客户接收到不成功的确认时，它将重新开始DHCP租约过程。
注：

如果DHCP客户机无法找到DHCP服务器，它将从TCP/IP的B类网段169.254.0.0/16中挑选一个IP地址作为自己的IP地址，继续每个5分钟尝试与DHCP服务器进行通讯，一旦与DHCP服务取得联系，则客户机放弃自动配置的IP地址，而使用DHCP服务器分配的IP地址。
DHCP客户机收到DHCP服务器回应的ACK报文后，通过地址冲突检测（ARP）发现服务器分配的地址冲突或者由于其它原因导致不能使用。则发送DECLINB报文，通知服务器所分配的IP地址不可用。

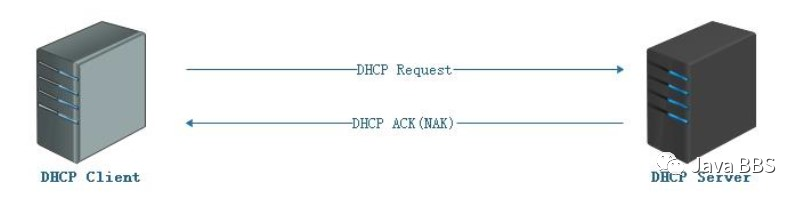

5、DHCP客户机续租：

DHCP客户机会在租期过去50%的时候，直接向为其提供IP地址服务器发送DHCP REQUEST消息包，如果客户机接收到该服务器回应的DHCP ACK消息包，客户机就根据包中所提供的新的及其它已经更新的TCP/IP参数，更新自己的配置，IP租用更新完成。如果没有收到该服务器的回复。则客户机继续使用现有的IP地址，因为当前租期还没有50%
如果在租期过去50%的时候没有更新，则DHCP客户机将在租期过去87.5%的时候再次向为其提供IP地址的DHCP服务器联系，如果还不成功，到租约的100%时候，DHCP客户机必须放弃这个IP地址，重新申请，如果此时无DHCP服务器可用，DHCP客户机会使用169.254.0.0/16中随机的一个地址，并且每隔5分钟再进行尝试。

三、DHCP服务搭建

1、准备实验环境

两台机器；网络连接模式设为自定义VMnet+模式
防护的关闭：

iptables —L //防火墙
gerenforce //selinux
关闭VMware虚拟网络编辑器的DHCP功能，切记。在vmware：默认租约是30分钟，最长租约是2小时。

——>实验专题，环境检查<——

1、DHCP配置

//实验环境：
centos6.x-server1：server:20.20.20.21  192.168.1.21
centos6.x-server2：client:20.20.20.22  192.168.1.22  随便dhcp分配IP地址
centos6.x-server3：client:20.20.20.23  192.168.1.23  固定dhcp分配IP地址
//1、检查环境
[root@server21 ~]# getenforce
Disabled
[root@server21 ~]# service iptables status
iptables: Firewall is not running.
[root@server21 ~]# iptables -L                        //默认清空是未启动的
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
Chain FORWARD (policy ACCEPT)
target     prot opt source               destination
Chain OUTPUT (policy ACCEPT)
target     prot opt source               destination
//2、检查dhcp和dhcp-common是否安装
[root@server21 ~]# rpm -q dhcp
package dhcp is not installed
[root@server21 ~]# rpm -q dhcp-common
dhcp-common-4.1.1-51.P1.el6.centos.x86_64
//3、yum源设置

2、DHCP安装及配置文件解释说明

//3、安装dhcp
[root@server21 ~]# yum install -y  dhcp                    //dhcp是向外租赁资源的服务，dhcp需要把资源写入配置文件后才可以启动，没有写入配置文件资源，是启动不成功的。
[root@server21 ~]# cat /etc/dhcp/dhcpd.conf                 //dhcp的配置文件
# DHCP Server Configuration file.
#   see /usr/share/doc/dhcp*/dhcpd.conf.sample                //去看/usr/share/doc/dhcp下的某一个目录下有一个文件是dhcpd.conf.sample  .sample是模板文件，默认是不生效的。作为备用的文件。
#   see 'man 5 dhcpd.conf'                          //查看帮助的命令。man 5的级别，就是帮你来解释说明配置你文件的说明
[root@server21 ~]# cp -a /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf     //将母版配置文件复制到dhcp的配置文件出，覆盖
[root@server21 ~]# ll /etc/sysconfig/dhcrelay                //中继配置文件

3、DHCP配置文件详解

//1、DHCP的分为两种：全局配置和局部配置
[root@server21 ~]# vim  /etc/dhcp/dhcpd.conf
option domain-name "example.org";
option domain-name-servers ns1.example.org, ns2.example.org;
default-lease-time 600;
max-lease-time 7200;                            //以上四条是全部重复的，
log-facility local7;                            //日志保存的设备；日志保存到/var/log/masage这个文件
subnet 10.152.187.0 netmask 255.255.255.0 {                  //subnet是一个一个资源池
}
host passacaglia {                              //给某一台指定的主机设定一个固定的IP地址
  hardware ethernet 0:0:c0:5d:bd:95;
  filename "vmunix.passacaglia";
  server-name "toccata.fugue.com";
}
class "foo" {                                //超级作用域的配置
  match if substring (option vendor-class-identifier, 0, 4) = "SUNW";
}
//subnet配置说明
subnet 192.168.88.0 netmask 255.255.255.0 {                                 //声明要分配的网段和子网掩码；dhcp配置文件中subnet下至少有一个声明是当前主机所使用的网段。
    range 192.168.88.3 192.168.88.254;                                      //什么可用IP地址池；range是声明可对外分配的IP地址范围，我们说明是IP地址池。
    option domain-name :atguigu.com";                                       //设置DNS域
    option domain-name-server 8.8.8.8;                                      //设置DNS服务器地址；若是不分配DNS地址只能在局域网内使用，若是给了DNS地址，就可以进行域名解析，就可以在互联网上通信
    option routers 192.168.88.2;                                            //默认网关地址；设置正确的网关。最好跟NAT地址(桥接地址)匹配一直，
    option broadcast-address 192.168.88.255;                                //广播地址（可不写）
    default-lease-time 600;                                                 //默认租约（S）
    max-lease-time 7200;                                                    //最大租约（s）
}

DHCP实验部署

1、DHCP基本功能实验

//1、生成配置文件
[root@server21 ~]# cp -a /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf
//2、修改配置文件
//将配置文件的前几个subnet什么注释掉，修改最后一个subner声明
//注：注意配置文件中每行结尾的分号和结束大括号，谢谢！
[root@server21 ~]# vim /etc/dhcp/dhcpd.conf
subnet 192.168.1.0  netmask 255.255.255.0 {
  range 192.168.1.100 192.168.1.200;
#  option domain-name-servers ns1.internal.example.org;
#  option domain-name "internal.example.org";
#  option routers 10.5.5.1;
#  option broadcast-address 10.5.5.31;
default-lease-time 600;
  max-lease-time 7200;
}
//3、重启服务
service dhcpd start
[root@server21 ~]# netstat -tlun
udp        0      0 0.0.0.0:67                  0.0.0.0:*
//5、验证
[root@server22 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0       //注销网卡设置
ONBOOT=yes
BOOTPROTO=dhcp
[root@server22 ~]# ifdown eth0;ifup eth0                  //重启指定网卡，生产环境中不建议使用service，全局使用
[root@server22 ~]# ip addr
 eth0: inet 192.168.1.103/24                        //获取有效的IP地址
[root@server22 ~]# tail -10 /var/log/messages                //查看日志租约四部曲
Feb  2 02:50:47 localhost dhclient[6424]: DHCPDISCOVER on eth0 to 255.255.255.255 port 67 interval 4 (xid=0x108757ee    //DHCPDISCOVER发起一个请求，来自于哪里)
Feb  2 02:50:47 localhost dhclient[6424]: DHCPOFFER from 192.168.1.1                            //DHCPOFFER
Feb  2 02:50:47 localhost dhclient[6424]: DHCPREQUEST on eth0 to 255.255.255.255 port 67 (xid=0x108757ee)          //DHCPREQUEST
Feb  2 02:50:47 localhost dhclient[6424]: DHCPACK from 192.168.1.1 (xid=0x108757ee)                      //DHCPACK
Feb  2 02:50:49 localhost NET[6475]: /sbin/dhclient-script : updated /etc/resolv.conf
Feb  2 02:50:50 localhost dhclient[6424]: bound to 192.168.188 -- renewal in 2731 seconds.

2、保留地址（固定地址分配）

//5.1、获取客户端的Mac地址
[root@server22 ~]# arp -a                          //查看客户机的Mac地址
? (192.168.1.1) at 50:3a:a0:4b:78:ec [ether] on eth0
//5.2、修改/etc/dhcp/dhcpd.conf文件
[root@server21 ~]# vim /etc/dhcp/dhcpd.conf
host fantasia {
  hardware ethernet 50:3a:a0:4b:78:ec;                    //客户机的Mac地址
fixed-address 192.168.1.88;                        //配置地址池以外的IP地址；//固定分配给客户机的IP地址（可以使用地址池以外的IP）
}
//5.3、重启DHCP服务
[root@server21 ~]# service dhcpd restart
//5.4、重启客户机网卡验证IP获取是否成功
//修改客户端网卡配置
[root@server23 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=dhcp
ifdown eth0； ifup eth0
[root@server23 ~]# ifdown eth0;ifup eth0
//验证
[root@server23 ~]# ifdown eth0;ifup eth0
[root@server23 ~]# ip addr
2: eth0:inet 192.168.1.88/24
[root@server23 ~]# tail -6 /var/log/messages
Feb  2 01:46:38 localhost kernel: e1000: eth0 NIC Link is Up 1000 Mbps Full Duplex, Flow Control: RX
Feb  2 01:46:38 localhost kernel: ADDRCONF(NETDEV_CHANGE): eth0: link becomes ready
Feb  2 01:46:40 localhost dhclient[3324]: DHCPREQUEST on eth0 to 255.255.255.255 port 67 (xid=0x22ec641b)
Feb  2 01:46:40 localhost dhclient[3324]: DHCPACK from 192.168.1.1 (xid=0x22ec641b)
Feb  2 01:46:42 localhost NET[3375]: /sbin/dhclient-script : updated /etc/resolv.conf
Feb  2 01:46:42 localhost dhclient[3324]: bound to 192.168.1.88 -- renewal in 3331 seconds.
[root@server23 ~]# vim /var/log/messages                  //验证发生了续租
Feb  2 03:15:24 localhost dhcpd: DHCPACK on 192.168.1.104 to 08:00:27:e1:56:1a (localhost) via eth0
Feb  2 03:18:59 localhost dhcpd: DHCPREQUEST for 192.168.1.88 from 54:35:30:62:8c:71 (DESKTOP-MTTRBER) via eth0

3、超级作用域（同一网络域）

3.1、超级作用域介绍

DHCP服务器可为单个物理网络上的客户端提供多个作用域租约地址

3.2、实验环境准备

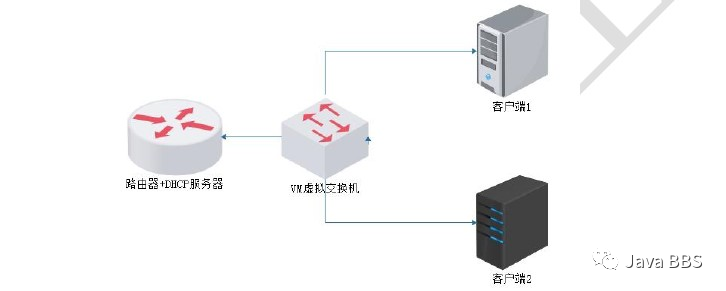

三台虚拟机同一网络模式，一个DHCP服务器，两个客户机

3.3、实验步骤

//客户端设置为DHCP网卡
[root@server22 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
ONBOOT=yes
BOOTPROTO=dhcp
[root@server22 ~]# ifdown eth0
[root@server23 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
ONBOOT=yes
NM_CONTROLLED=yes
BOOTPROTO=dhcp
[root@server23 ~]# ifdown eth0
[root@server21 ~]# yum install -y dhcp
//1、设置DHCP服务器的单臂路由所需子网卡
[root@server21 ~]# cp /etc/sysconfig/network-scripts/ifcfg-eth0 /etc/sysconfig/network-scripts/ifcfg-eth0:0
[root@server21 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0:0
DEVICE=eth0:0
IPADDR=192.168.2.21
[root@server21 ~]# ifup eth0:0
[root@server21 ~]# ip addr
2: eth0:
    inet 192.168.1.21/24 brd 192.168.1.255 scope global eth0
    inet 192.168.2.21/24 brd 192.168.2.255 scope global eth0:0
//2、开启路由转发
[root@server21 ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@server21 ~]# sysctl -p                        //刷新内核参数配置文件
net.ipv4.ip_forward = 1
//3、修改/etc/dhcp/dhcpd.conf文件                                            //之前的网段声明和主机声明全部注释掉！
[root@server21 ~]# cp -a /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf
[root@server21 ~]# vim /etc/dhcp/dhcpd.conf
class "foo" {
  match if substring (option vendor-class-identifier, 0, 4) = "SUNW";
}
shared-network 1-2 {                             //所使用网段的地址192.168.1.21 192.168.2.21
  subnet 192.168.1.0 netmask 255.255.255.0 {
    option routers 192.168.1.21;
    range 192.168.1.100 192.168.1.100;                    //因为我们需要验证第一个网段不够用的时候，再去分配下一个地址，设置一个来获取验证。
  }
  subnet 192.168.2.0 netmask 255.255.255.0 {                //摄于内容注释掉或者删除掉，切记别拉下括号
    option routers 192.168.2.21;
    range 192.168.2.100 192.168.2.200;
  }
}
//4、重启DHCP服务
[root@server21 ~]# service dhcpd restart
//5、分别重启两台机器的网卡，查看获取的地址
[root@server22 ~]# ifup eth0
[root@server22 ~]# ip addr
2: eth0:inet 192.168.1.100/24                        //获取到的地址是192.168.1.103
[root@server23 ~]# ifup eth0
[root@server23 ~]# ip addr
2: eth0: 192.168.2.100/24
[root@server22 ~]# ping 192.168.2.100                    //这两个客户机之间ping是可以正常通信的，

4、DHCP中继

4.1、DHCP中继介绍：DHCP Relay（DHCPR）DHCP中继是一个小程序，可以实现在不同和物理网段之间处理和转发DHCP信息的功能。

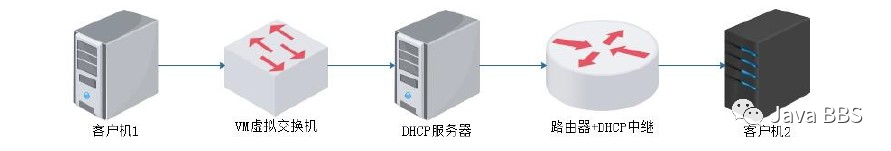

4.2、实验环境准备

//DHCP服务器
eth0 (192.168.1.21) VMnet10
//DHCP中继
eth0 （192.168.1.21）VMnet10
eth1 （20.20.20.21）VMnet11
//外网客户机：
eth0 (IP地址自动获取) VMnet11
//注：关闭所有防护：iptables Selinux

4.4、配置DHCP服务器

//客户端网卡eth0设置为dhcp ifdown eht0
[root@server22 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
ONBOOT=yes
BOOTPROTO=dhcp
[root@server22 ~]# ifdown eth0
[root@server23 ~]# vim /etc/sysconfig/network-scripts/ifcfg-eth0
ONBOOT=yes
BOOTPROTO=dhcp
[root@server23 ~]# ifdown eth0
//1、软件安装
[root@server21 ~]# yum install -y dhcp
[root@server21 ~]# cp -a /usr/share/doc/dhcp-4.1.1/dhcpd.conf.sample /etc/dhcp/dhcpd.conf
//2、修改/etc/dhcp/dhcpd.conf文件
//声明两个subnet，其他无关可以不做操作或删除
[root@server21 ~]# vim /etc/dhcp/dhcpd.conf
subnet 192.168.1.0 netmask 255.255.255.0 {
  range 192.168.1.100 192.168.1.200;
  option routers 192.168.1.21;
default-lease-time 600;
  max-lease-time 7200;
}
subnet 10.10.10.0 netmask 255.255.255.0 {
  range 10.10.10.10 10.10.10.200;
  option routers 10.10.10.21;
default-lease-time 600;
  max-lease-time 7200;
}
//3、重启dhcpd服务：
[root@server21 ~]# service dhcpd start
//4、指定网关：只能中继器的内网IP为网关地址
//5、配置DHCP中继服务器
//5.1、网卡配置
//一块网卡：ip=192.168.10.20
//一块网卡：ip=100.100.100.20
//5.2、软件安装
[root@server22 ~]# yum install -y dhcp
//5.3、修改中继配置文件
[root@server22 ~]# vim /etc/sysconfig/dhcrelay
INTERFACES="eth0 eth1"
DHCPSERVERS="192.168.1.21"
//5.4、开启路由转发
[root@server22 ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward = 1
[root@server22 ~]# sysctl -p
net.ipv4.ip_forward = 1
//5.5、重启中继服务
[root@server22 ~]# service dhcrelay start
//6、测试外网主机
[root@server21 ~]# tail -f /var/log/messages                //实时查看dhcp服务器的日志
[root@server22 ~]# tail -f /var/log/messages                 //实时查看中继下的日志有什么区别
[root@server23 ~]# ifup eth0                             //重启客户端网卡
[root@server23 ~]# ip addr
2: eth0: inet 192.168.1.104/24

4.5、拓展实验

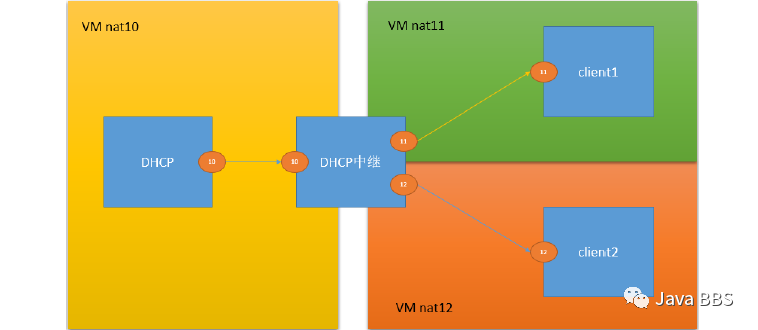

注：此图核试验规划有所区别，实验规划只是用一台测试机，此图使用了两台

======================================END======================================

辅助文本
