原创|NO.C.0009——OpenStack|实例创建|启动一个实例|创建密钥对|添加额外云硬盘|通过控制台访问实例|

//大多数云镜像使用公钥认证，这有别于传统的用户名/密码认证，在启动一个实例之前，你必须使用ssh-keygen命令生成一个密钥对。并将公钥添加到你的OpenStack环境。
//1、执行demo-openrc.sh
[root@controller ~]# source demo-openrc.sh
//2、生成秘钥对
[root@controller ~]# ssh-keygen
Generating public/private rsa key pair.
Enter file in which to save the key (/root/.ssh/id_rsa):
Enter passphrase (empty for no passphrase):
Enter same passphrase again:
Your identification has been saved in /root/.ssh/id_rsa.
Your public key has been saved in /root/.ssh/id_rsa.pub.
The key fingerprint is:
69:3f:50:79:c8:69:72:09:78:c7:c9:88:13:32:f8:5f root@controller.nice.com
The key's randomart image is:
+--[ RSA 2048]----+
|   .o .+.+ .     |
|  .  o+ oo==     |
|   .   o..X .    |
|    .   E* .     |
|     . .S        |
|      .. o       |
|          o      |
|           .     |
|                 |
+-----------------+
//3、添加公钥到OpenStack环境中，名称为demo-key
[root@controller ~]# nova keypair-add --pub-key ~/.ssh/id_rsa.pub demo-key
//4、验证公钥是否添加成功
[root@controller ~]# nova keypair-list
+----------+-------------------------------------------------+
| Name     | Fingerprint                                     |
+----------+-------------------------------------------------+
| demo-key | 69:3f:50:79:c8:69:72:09:78:c7:c9:88:13:32:f8:5f |
+----------+-------------------------------------------------+

//要启动一个实例，你必须最少指定flavor（云主机类型），image name（镜像名），network（网络），security group（安全组），key（秘钥）和instance name（实例名）
//1、flavor用来指定一个虚拟的独立分派的资源，包括CPU，内存和存储。
//查看可用的flavor：默认给我们的云主机的类型：内存大小，磁盘大小都有说明
[root@controller ~]# nova flavor-list                     //创建云主机的类型，默认提供5种类型，true为可用状态
+----+-----------+-----------+------+-----------+------+-------+-------------+-----------+
| ID | Name      | Memory_MB | Disk | Ephemeral | Swap | VCPUs | RXTX_Factor | Is_Public |
+----+-----------+-----------+------+-----------+------+-------+-------------+-----------+
| 1  | m1.tiny   | 512       | 1    | 0         |      | 1     | 1.0         | True      |
| 2  | m1.small  | 2048      | 20   | 0         |      | 1     | 1.0         | True      |
| 3  | m1.medium | 4096      | 40   | 0         |      | 2     | 1.0         | True      |
| 4  | m1.large  | 8192      | 80   | 0         |      | 4     | 1.0         | True      |
| 5  | m1.xlarge | 16384     | 160  | 0         |      | 8     | 1.0         | True      |
+----+-----------+-----------+------+-----------+------+-------+-------------+-----------+
//2、列出可用的镜像：也可以在centos官方下载云主机版本，会提供。
[root@controller ~]# nova image-list     //可用我active状态
+--------------------------------------+---------------------+--------+--------+
| ID                                   | Name                | Status | Server |
+--------------------------------------+---------------------+--------+--------+
| 9254729e-15b4-4315-b396-3f3e2e5b339f | cirros-0.3.3-x86_64 | ACTIVE |        |
+--------------------------------------+---------------------+--------+--------+
//3、列出可用的网络：
[root@controller ~]# neutron net-list    //demo-net，ext-net两种类型
+--------------------------------------+----------+-------------------------------------------------------+
| id                                   | name     | subnets                                               |
+--------------------------------------+----------+-------------------------------------------------------+
| 594c06f8-09a3-4d37-b5aa-a6f250356332 | demo-net | 33b3861c-9dfc-4768-b226-ccd5e85577f9 192.168.2.0/24   |
| 128ca157-22e0-4ef1-86af-c326e510ef89 | ext-net  | d81339e0-4025-454c-b858-0815d2730255 100.100.100.0/24 |
+--------------------------------------+----------+-------------------------------------------------------+
//4、列出可用的安全组    //列出安全组，安全组是默认的，什么都没有放，为default
[root@controller ~]# nova secgroup-list
+--------------------------------------+---------+-------------+
| Id                                   | Name    | Description |
+--------------------------------------+---------+-------------+
| d1b78447-b8a0-4cb0-9972-62297f36142d | default | default     |
+--------------------------------------+---------+-------------+
//5、启动实例：
//DEMO_NET_ID：网络的demo-net的ID号
//--security-group defult：指定安全组为defult
//--key-name demo-key：秘钥为demo-key
//demo-instance1：实例名词为demo-instance1
nova boot --flavor m1.tiny --image cirros-0.3.3-x86_64 --nic net-id=DEMO_NET_ID --security-group default --key-name demo-key demo-instance1
//例如：nova boot --flavor m1.tiny  --image cirros-0.3.3-x86_64 --nic net-id=d36f6eb0-e59a-42b9-9209-5547e022484b --security-group default --key-name demo-key demo-instancel
[root@controller ~]# nova boot --flavor m1.tiny --image cirros-0.3.3-x86_64 --nic net-id=594c06f8-09a3-4d37-b5aa-a6f250356332 --security-group default --key-name demo-key demo-instance1
+--------------------------------------+------------------------------------------------------------+
| Property                             | Value                                                      |
+--------------------------------------+------------------------------------------------------------+
| OS-DCF:diskConfig                    | MANUAL                                                     |
| OS-EXT-AZ:availability_zone          | nova                                                       |
| OS-EXT-STS:power_state               | 0                                                          |
| OS-EXT-STS:task_state                | scheduling                                                 |
| OS-EXT-STS:vm_state                  | building                                                   |
| OS-SRV-USG:launched_at               | -                                                          |
| OS-SRV-USG:terminated_at             | -                                                          |
| accessIPv4                           |                                                            |
| accessIPv6                           |                                                            |
| adminPass                            | Mr8CH7Z6Jgdn                                               |
| config_drive                         |                                                            |
| created                              | 2021-01-11T21:27:08Z                                       |
| flavor                               | m1.tiny (1)                                                |
| hostId                               |                                                            |
| id                                   | 5be7195f-6d95-48be-97f6-b6b5c73d52a9                       |
| image                                | cirros-0.3.3-x86_64 (9254729e-15b4-4315-b396-3f3e2e5b339f) |
| key_name                             | demo-key                                                   |
| metadata                             | {}                                                         |
| name                                 | demo-instance1                                             |
| os-extended-volumes:volumes_attached | []                                                         |
| progress                             | 0                                                          |
| security_groups                      | default                                                    |
| status                               | BUILD                                                      |
| tenant_id                            | 5f158b7cfb7448d18921158f9c92918f                           |
| updated                              | 2021-01-11T21:27:08Z                                       |
| user_id                              | a98a737625214eadb3e19a80bc6f4011                           |
+--------------------------------------+------------------------------------------------------------+
//6、查看实例状态：若状态为BUTLD；NOSTATE孵化中，等一会查看会为ACTIVE；Running状态；表示已经运行成功
//因为是需要进行虚拟机系统的安装，所以是比较慢的，
[root@controller ~]# nova list
+--------------------------------------+----------------+--------+------------+-------------+----------------------+
| ID                                   | Name           | Status | Task State | Power State | Networks             |
+--------------------------------------+----------------+--------+------------+-------------+----------------------+
| 5be7195f-6d95-48be-97f6-b6b5c73d52a9 | demo-instance1 | ACTIVE | -          | Running     | demo-net=192.168.2.2 |
+--------------------------------------+----------------+--------+------------+-------------+----------------------+

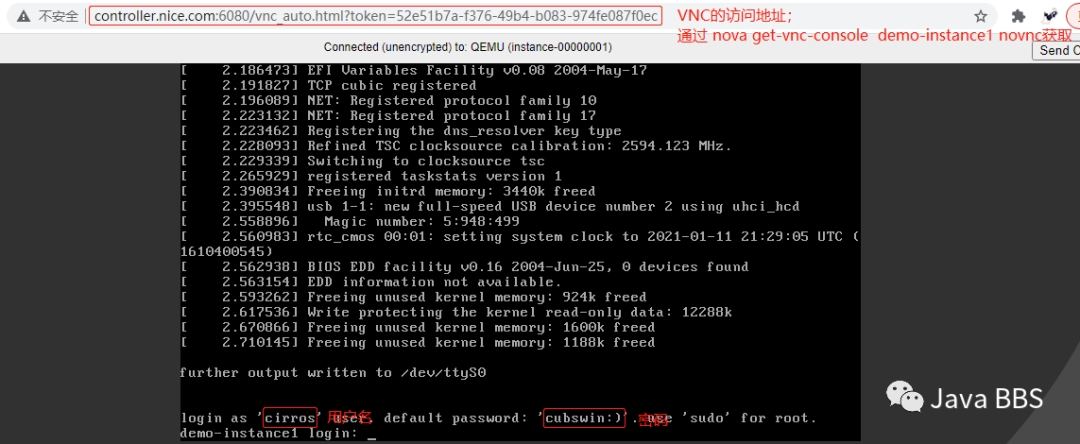

//获取用于访问你的实例的Virtual Network Computing(VNC)会话URL，并通过浏览器访问：
[root@controller ~]# nova get-vnc-console  demo-instance1 novnc          //get-vnc查看一下VNC的访问地址
+-------+------------------------------------------------------------------------------------------+
| Type  | Url                                                                                      |
+-------+------------------------------------------------------------------------------------------+
| novnc | http://controller.nice.com:6080/vnc_auto.html?token=52e51b7a-f376-49b4-b083-974fe087f0ec |
+-------+------------------------------------------------------------------------------------------+
//确保你的客户端能够解析controller节点的FQDN名。

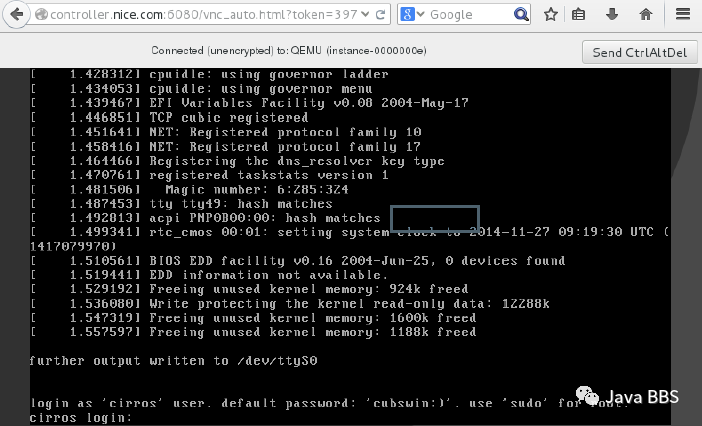

//通过Chrome浏览器访问实例VNC的地址：http://controller.nice.com:6080/vnc_auto.html?token=52e51b7a-f376-49b4-b083-974fe087f0ec

//确认能够连接demo-net租户网络的网关
$ ping -t4 192.168.2.2
//确认能够连接ext-net外部网络
$ ping -t 192.168.2.2

//1、添加规则到名为default的安全组：（放在你所有的虚拟机租户的虚拟机之前的，定义为安全组；可能有很多个安全组，不同的主机会连接到不通的安全组上，需要指定
//连接ssh协议的时候需要放行安全组，安全组相当于防火墙规则，若想ping的话需要放行ICMP协议。
//1.1、允许ICMP协议（ping）：
//secgroup-add-rule default:default规则
//icmp：icmp协议
//-1-1:端口，-1代表没有
//10.0.0.0/0:连接地址
[root@controller ~]# nova secgroup-add-rule default icmp -1 -1 0.0.0.0/0
+-------------+-----------+---------+-----------+--------------+
| IP Protocol | From Port | To Port | IP Range  | Source Group |
+-------------+-----------+---------+-----------+--------------+
| icmp        | -1        | -1      | 0.0.0.0/0 |              |
+-------------+-----------+---------+-----------+--------------+
//1.2、允许ssh协议：
[root@controller ~]# nova secgroup-add-rule  default tcp 22 22 0.0.0.0/0
+-------------+-----------+---------+-----------+--------------+
| IP Protocol | From Port | To Port | IP Range  | Source Group |
+-------------+-----------+---------+-----------+--------------+
| tcp         | 22        | 22      | 0.0.0.0/0 |              |
+-------------+-----------+---------+-----------+--------------+
//2、在ext-net外部网络创建一个浮动IP地址：
[root@controller ~]# neutron floatingip-create ext-net
Created a new floatingip:
+---------------------+--------------------------------------+
| Field               | Value                                |
+---------------------+--------------------------------------+
| fixed_ip_address    |                                      |
| floating_ip_address | 100.100.100.13                       |
| floating_network_id | 128ca157-22e0-4ef1-86af-c326e510ef89 |
| id                  | 632dc0d7-66e1-4f95-8138-7a4708aca86d |
| port_id             |                                      |
| router_id           |                                      |
| status              | DOWN                                 |
| tenant_id           | 5f158b7cfb7448d18921158f9c92918f     |
+---------------------+--------------------------------------+
//申请到了公网IP地址为：100.100.100.13
//3、分配浮动IP地址到你的实例：
//绑定的实例名称为demo-instance1
//绑定的地址为：100.100.100.13浮动IP地址为100.100.100.13
[root@controller ~]# nova floating-ip-associate demo-instance1 100.100.100.13
//4、检查你的浮动IP地址状态：
[root@controller ~]# nova list
+--------------------------------------+----------------+--------+------------+-------------+--------------------------------------+
| ID                                   | Name           | Status | Task State | Power State | Networks                             |
+--------------------------------------+----------------+--------+------------+-------------+--------------------------------------+
| 5be7195f-6d95-48be-97f6-b6b5c73d52a9 | demo-instance1 | ACTIVE | -          | Running     | demo-net=192.168.2.2, 100.100.100.13 |
+--------------------------------------+----------------+--------+------------+-------------+--------------------------------------+
//查看到绑定的公网地址为：demo-net=192.168.2.2, 100.100.100.13
//5、从任何一个可以和ext-net网络通讯的主机测试连通性（本地通过cmd窗口ping）
ping -t4 100.100.100.13
//6、从任何一个可以和ext-net网络通讯的主机上通过ssh访问实例（模拟的是公网地址，此刻相当于公网连接状态）
[root@localhostr ~]# ssh cirros@100.100.100.13                //实例内操作：100.100.100.13
$ sudo fdisk -l                                //现在是没有任何的其它磁盘，
   Device Boot      Start         End      Blocks   Id  System
/dev/vda1   *       16065     2088449     1036192+  83  Linux
//或将私钥文件复制到外部客户端，通过秘钥对验证登录
[root@localhostr ~]# ssh -i id_rsa cirros@100.100.100.13

//如果你的环境中包含块存储服务，则你可以为你的实例添加云硬盘，
//1、执行demo环境变量脚本
[root@controller ~]# source demo-openrc.sh
//2、列出卷：列出可用云盘
[root@controller ~]# nova volume-list
+--------------------------------------+-----------+--------------+------+-------------+-------------+
| ID                                   | Status    | Display Name | Size | Volume Type | Attached to |
+--------------------------------------+-----------+--------------+------+-------------+-------------+
| cecefa8d-68dd-4610-a211-4bb4fa9542b0 | available | demo-volume1 | 1    | None        |             |
+--------------------------------------+-----------+--------------+------+-------------+-------------+
//3、附加demo-volume1卷到demo-instance1实例：可用云盘和实例进行绑定，通过可用云盘的ID号执行
//volume-attach:可用云盘：volume-attach
//demo-instance1 ：实例名称
//cecefa8d-68dd-4610-a211-4bb4fa9542b0:云盘的ID号
[root@controller ~]# nova volume-list
+--------------------------------------+-----------+--------------+------+-------------+-------------+
| ID                                   | Status    | Display Name | Size | Volume Type | Attached to |
+--------------------------------------+-----------+--------------+------+-------------+-------------+
| cecefa8d-68dd-4610-a211-4bb4fa9542b0 | available | demo-volume1 | 1    | None        |             |
+--------------------------------------+-----------+--------------+------+-------------+-------------+
[root@controller ~]# nova volume-attach demo-instance1 cecefa8d-68dd-4610-a211-4bb4fa9542b0
+----------+--------------------------------------+
| Property | Value                                |
+----------+--------------------------------------+
| device   | /dev/vdb                             |
| id       | cecefa8d-68dd-4610-a211-4bb4fa9542b0 |
| serverId | 5be7195f-6d95-48be-97f6-b6b5c73d52a9 |
| volumeId | cecefa8d-68dd-4610-a211-4bb4fa9542b0 |
+----------+--------------------------------------+
//4、列出卷
[root@controller ~]# nova volume-list
+--------------------------------------+--------+--------------+------+-------------+--------------------------------------+
| ID                                   | Status | Display Name | Size | Volume Type | Attached to                          |
+--------------------------------------+--------+--------------+------+-------------+--------------------------------------+
| cecefa8d-68dd-4610-a211-4bb4fa9542b0 | in-use | demo-volume1 | 1    | None        | 5be7195f-6d95-48be-97f6-b6b5c73d52a9 |
+--------------------------------------+--------+--------------+------+-------------+--------------------------------------+
//Accached to：查看到已经与一个实例进行了绑定：此处的ID号是虚拟机实例的ID号


 ——>5.、挂载云盘实操<——
//在100.100.100.13实例下操作：
//挂载云盘，并挂载云盘，格式化分区，创建文件系统，挂载，编辑文件
//5.1、查看可用的云盘
$ sudo fdisk -l        //可以查看到/dev/sdb，这个就是可用的云盘
 Disk /dev/vdb: 1073 MB, 1073741824 bytes
//5.2、为该云盘分区
$ sudo fdisk /dev/sdb
Command (m for help): n
Select (default p): p
Partition number (1-4, default 1): 1
First sector (2048-2097151, default 2048):                  //从开始
Last sector, +sectors or +size{K,M,G} (2048-2097151, default 2097151):    //到结尾
Command (m for help): w                             //w保存
//5.3、查看分区状态
$ sudo fdisk -l
   Device Boot      Start         End      Blocks   Id  System
/dev/vdb1            2048     2097151     1047552   83  Linux        ///dev/vdb1分区已经出现
//5.4、格式化分区/dev/vdb1
$ sudo mkfs -t ext4 /dev/vdb1
//5.5、创建一个/data目录，并将/dev/vdb1的ext4文件系统挂载到/data目录下
$ sudo mkdir /data
$ sudo mount -t ext4 /dev/vdb1 /data
//5.6、查看是否挂载成功：
$ sudo mount
/dev/vdb1 on /data type ext4 (rw,relatime,user_xattr,barrier=1,data=ordered)
//5.7、查看是否挂载成功
$sudo lsblk              //或者使用lsblk查看挂载状态
-vdb1 253:17   0   1023M  0 part /data
//5.8、进入到/data目录下，并创建编辑文件1
$ cd /data
$ sudo touch 1
$ sudo vi 1
11111111111111111
aaaaaaaaaaaaaaaaa
//5.查看该文件
$ sudo cat 1
11111111111111111
aaaaaaaaaaaaaaaaa
//6、从任何一个可以和ext-net网络通讯的主机上通过ssh访问实例，并使用fdisk命令确认新存储。
[root@localhost ~]#ssh cirros@100.100.100.13
$ sudo fdisk -l                                //在实例下查看

//大多数云镜像使用公钥认证，这有别于传统的用户名/密码认证，在启动一个实例之前，你必须使用ssh-keygen命令生成一个密钥对。并将公钥添加到你的OpenStack环境。
//1、执行demo-openrc.sh
source demo-openrc.sh
//2、生成秘钥对
ssh-keygen
//3、添加公钥到OpenStack环境
novakeypair-add --pub-key ~/.ssh/id_rsa.pub demo-key
//4、验证公钥是否添加成功
nova keypair-list

//要启动一个实例，你必须最少指定flavor（云主机类型），image name（镜像名），network（网络），security group（安全组），key（秘钥）和instance name（实例名）
//1、flavor用来指定一个虚拟的独立分派的资源，包括CPU，内存和存储。
//查看可用的flavor：
nova flavor-list
//2、列出可用的镜像：
nova image-list
//3、列出可用的网络：
neutronnet-list
//4、列出可用的安全组
nova secgroup-list
//5、启动实例：
nova boot --flavor m1.tiny --image cirros-0.3.3-x86_64 --nic net-id=DEMO_NET_ID --security-group defult --key-name demo-key demo-instance1
//例如：nova boot --flavor m1.tiny  --image cirros-0.3.3-x86_64 --nic net-id=d36f6eb0-e59a-42b9-9209-5547e022484b --security-group default --key-name demo-key demo-instancel
//6、查看实例状态：
nova list

//获取用于访问你的实例的Virtual Network Computing(VNC)会话URL，并通过浏览器访问：
nova get-vnc-console  demo-instance1 novnc
//确保你的客户端能够解析controller节点的FQDN名。

//确认能够连接demo-net租户网络的网关
ping -c 4 192.168.2.1
//确认能够连接ext-net外部网络
ping -c 10.0.0.1

//1、添加规则到名为default的安全组：
//1.1、允许ICMP协议（ping）：
nova secgroup-add-rule default icmp-1-10.0.0.0/0
//1.2、允许ssh协议：
nova secgroup-add-rule  default tcp 22 22 0.0.0.0/0
//2、在ext-net外部网络创建一个浮动IP地址：
neutron floatingip-create ext-net
//3、分配浮动IP地址到你的实例：
nova floating-ip-associate demo-instance1 10.0.0.110
//4、检查你的浮动IP地址状态：
nova list
//5、从任何一个可以和ext-net网络通讯的主机测试连通性
ping -c 4 10.0.0.110
//6、从任何一个可以和ext-net网络通讯的主机上通过ssh访问实例
ssh cirros@10.0.0.110
//或将私钥文件复制到外部客户端，通过秘钥对验证登录
ssh -i id_rsa cirros@10.0.0.110

//如果你的环境中包含块存储服务，则你可以为你的实例添加云硬盘，
//1、执行demo环境变量脚本
source demo-openrc.sh
//2、列出卷
nova volume-list
//3、附加demo-volume1卷到demo-instance1实例：
nova volume-attach demo-instance1 158bea89-07db-4ac2-8115-66c0d6a4bb48
//4、列出卷
nova volume-list
//5、从任何一个可以和ext-net网络通讯的主机上通过ssh访问实例，并使用fdisk命令确认新存储。
ssh cirros@10.0.0.110
sudo fdisk -l
