一、网络相关知识

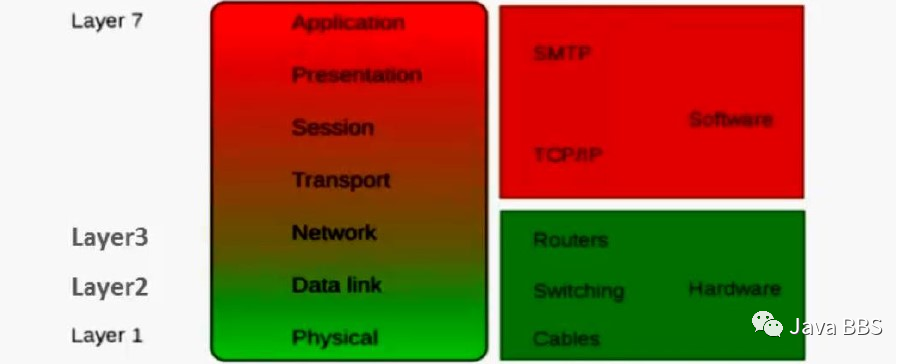

1、基础网络

注：

layer1：一层：物理层：宿主机的物理网卡
layer2：二层：数据链路层：虚拟化的基础上构建二层网络。
layer3：三层：网络层；虚拟化的基础上构建三层网络。
layer7：七层：应用层

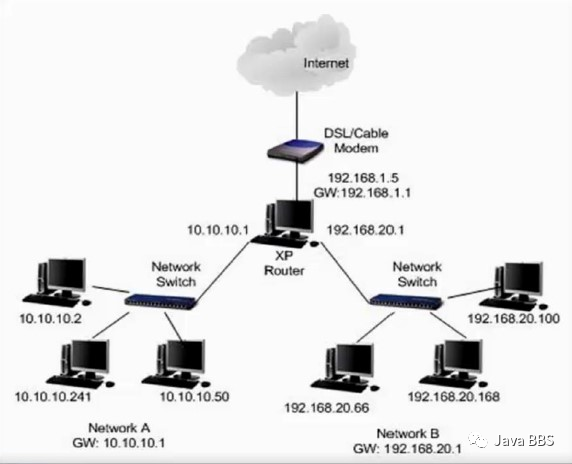

2、集成网络

3、存在区别：二层和七层：或者说是交换机和路由器的区别

工作层次不同：

L2/L3：交换机工作在二层网络，路由器工作在三层网络

数据转发依据对象不同

数据帧（MAC）/数据包（IP）：交换机采用的是Mac地址的方式，路由器采用的是IP的方式进行数据交互

解决问题不同：

同网段互通/不同网段互通：交换机：同网段互通；同一个Vlan内，路由器：不同网段互通。

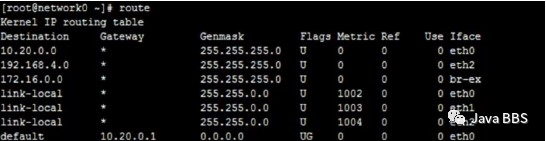

4、路由表

Gateway：打星号的是我们当前机器直连的。
10.20.0.1：网关，默认路由
Iface：默认的网卡

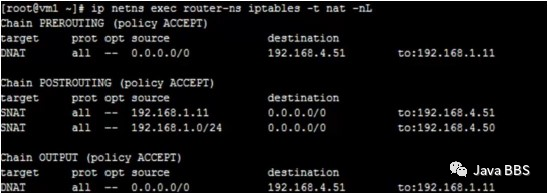

5、防火墙

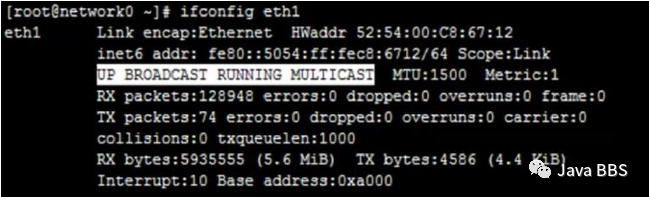

6、混杂模式

接受所有经过设备的数据包
一般用于网络抓包
Floating IP功能实现

vxbos：允许开启网卡的分层模式，
一般的用途是网络抓包。
openstack中使用的混杂模式，互通IP要借助混杂模式的执行方案。

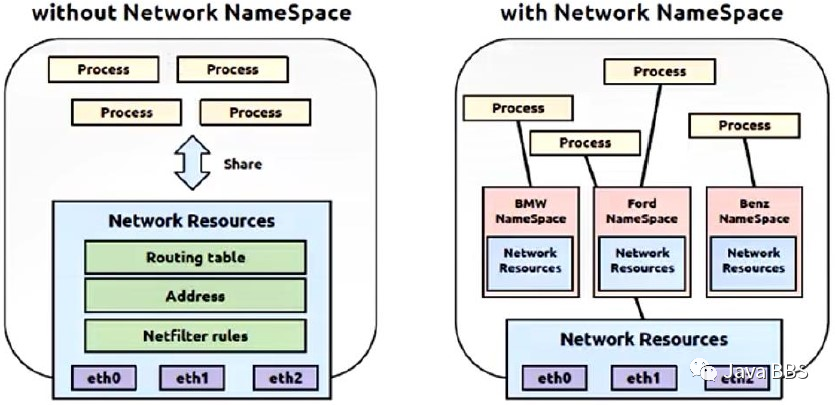

7、网络名字命名空间

NameSpace：网络命名空间，对我们的操作系统进行隔离，包括主机名，时间，网络，openstack借助网络命名空间去隔离。
默认情况下所有的进程都是借助于同一个网络命名空间。
一个网络命名空间可以封装多个进程进去，且每个网络命名空间是互相隔离的。

8、叠加网络

叠加网络理论上在物理上创建了两个不同的虚拟交换，这两个不同的虚拟交换可以互相连通。数据包的封装技术。openstack转发到虚拟端点就可以被拆封了。
一个数据包（或帧）封装在另一个数据包内，被封装的包转发到隧道端点后再被拆装
叠加网络就是使用这种所谓“包内之包”的技术安全的将一个网络隐藏在另一个网络中，然后将网段进行迁移（数据跨网段的通讯）
Vlan——>L2 over L2：二层到二层：网络通过数据帧的方式进行交互，在交换机中，怎么对网络进行隔离，通过数据帧的方式在我们的数据帧上加一个标号即可。
GRE——>L3 over L3（UDP）：实现的叠加网络，它主要是把数据包嵌到数据包内部，使用的UDP协议，
Vxlan——>L2 over L3（UDP)：把二层的帧嵌到数据包中，使用的也是UDP协议。

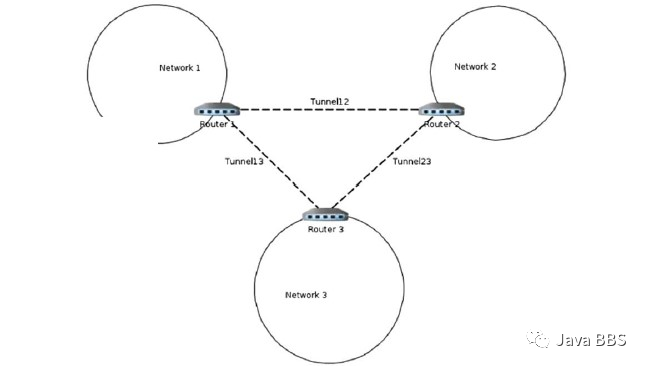

9、GRE SDN网络优点：在openstack中大部分的应用。

不用变更底层网络架构重建L2，L3通讯实现不同Host之间网络互通，在GRE中它的网络二层和三层是可以随便创建和消失的。在不同主机之间进行迁移虚拟机的话，只需要在命令行里通过命令创建的方式进行匹配创建即可。
相同网段之间的主机互通，走的是GRE网段的二层虚拟化，
不同网段的话走的是二层加三层的结构，就实现了方便迁移
方便迁移
支持网络数量扩大：在Vlan中支持最大是40960，只能把网络划分到4096个不同的隔间内，对于GRE来说支持到数千万的。
大规模部署问题
性能问题：
缺点；一旦我们创建了一个新的网络之后，就会暴露在外部一个路由器，路由器会跟其他所有的路由器进行连接，这样就会出现一个r的Nn-1次方的一个链接状态，消耗的资源是非常之大，消耗的资源也是在一个可控范围之内的。

10、解决问题

数据中心网络数量限制：1>4096>1600w
用GRE可以隔离到4096个，用Vxlan隔离的话可以隔离到1600W个，
若没有采用GRE和Vxlan限制的，传统模式下，不去隔离的话，只有一个单独的网络类型，用Vlan之后可以隔离到4096个，若用GRE和Vxlan可以支持到1000多万个，就实现了公网络文件管理，或者公有云的需求。
物理网络基础设施限制：

不改变物理网络变更VM网络拓扑
VM迁移
若没有采用GRE和Vxlan技术的话，若是我们在一台主机迁移虚拟机的话，我们需要更改对应的物理结构发生变化，因为物理结构是绑定虚拟机的关键，若是我们采用GRE和Vxlan技术的话，我们就不用去更改物理结构变化，实现连接的网络拓扑的更改以及迁移。

多租户场景

支持IP地址重叠：使用了GRE之后，可以使用IP地址重叠的，不同租户内去重叠。

11、接口类型：

TAP/TUN
Bridge
Physical
Loopback

12、Open vswitch：开源项目:解决的是二层三层网络的实现，在openstack中已经默认才用openvswitch进行虚拟化网络级别的构建或者网络级别的实现，

网络隔离：Vlan Gre Vxlan
Qos配置：流量控制
流量监控：监控一个IP当前消耗的网络资源是多少，可以借助流量监控向对应的主机收费。
数据包分析：为我们保存一定的数据包，数据信息，提前指定。

二、Neutron：阿里云采用的最新的neutron方案，网易云采用的是旧的FLAT的方案，网易云用过硬件补充实现了公有云的网络方案。

1、Nova-network：

Flat
Flatdhcp
Vlan

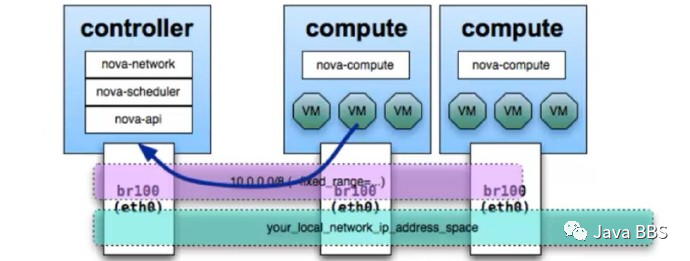

2、FlAT

指定一个子网，规定虚拟机能使用的IP地址范围：
创建实例是，从有效IP地址池获取一个IP，为虚拟机实例分配，然后在虚拟机启动时候注入虚拟机镜像（文件系统）
手动配置好网桥，所有的系统实例都是和同一个网桥连接，网桥连接的实例组成一个虚拟网络，网络控制器对虚拟机实例进行NAT转换，实现与外部的通信
目前配置注入只能对类UNIX操作系统正常工作

3、FLATDHCP：FLANT网络加了一个DHCP的功能

网络控制器运行dnsmasp（功能比较少，软件也比较小，centos中红帽比较推荐的dns服务；比较经典）作为DHCP服务器监听这个网桥

4、Vlan

每个用户分配一个Vlan，每个用户创建的网络接口在同一个Vlan中
每个用户分配一个网段，网络控制器上的DHCP服务器为所有的Vlan分配地址
解决了隔离问题，但是Vlan限制为4096个，符合私有云
有一个限制，Vlan只能分配4096个，也就意味着只能有4096个用户，所以只能针对于私有云，对于公有云是不可以实现的。

5、存在问题

传统桥接模式
用户不能自定义网络：不能自定义网段，IP地址还是可以自定义的。
网络隔离
大规模部署

6、需求：

基础需求	企业级需求
高密度	自定义网络
多租户	QoS保证
大规模扩展	防火墙
虚拟机的可移动性	监控,审计
资源管理自动化	流量控制
低成本实现（后期扩展）

7、Neutron基本概念

网络连接服务
面向租户API接口，用于创建虚拟网络/路由器/负载均衡/关联/网络接口至指定网络和路由器通过API接口管理虚拟机或物理交换机
提供Plugin架构来支持不同的技术平台
Neutron Private Network——提供固定私网地址：主要的部署方式。
Neutron Public Network ——提供浮动IP地址：主要的部署方式

8、Neutron关键概念

Network：可用网络，二层接口，二层单元，二层API，用户可以通过API创建自己的网络的。

一个L2网络单元
租户可通过Neutron API创建自己的网络

Subnet：IPV4/IPV6的地址段，内的描述。

一段IPV4/IPV6地址段
为Instance提供私网或公网地址
network讲的是一个地址段；subnet是对具体的范围

Router

三层路由器
为租户的Instance提供路由功能

Port：端口，传统的端口是网卡插入的地方。在openstack中也有端口的概念。

虚拟交换机上的端口
管理Instance的网卡

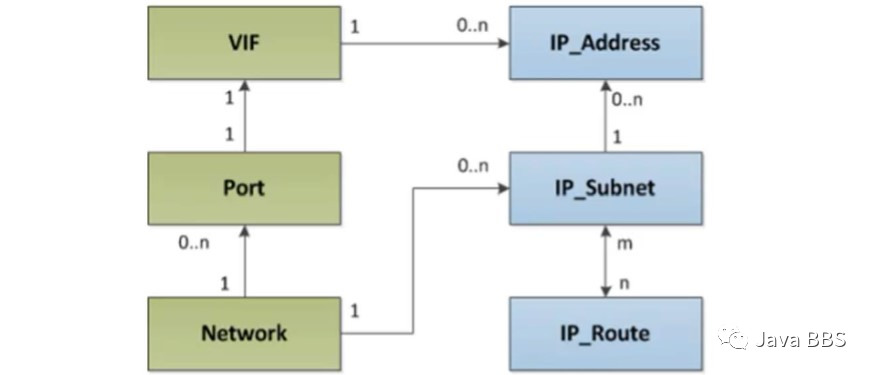

9、概念间的对应关系

注：

一对多的关系，
地址和subnet之间是一对多的关系
subnet和路由器之间是一对多的关系；路由器和subnet之间是可以重叠连接的。
一个网络只能有一个网络接口，一个接口可以有多个网络。

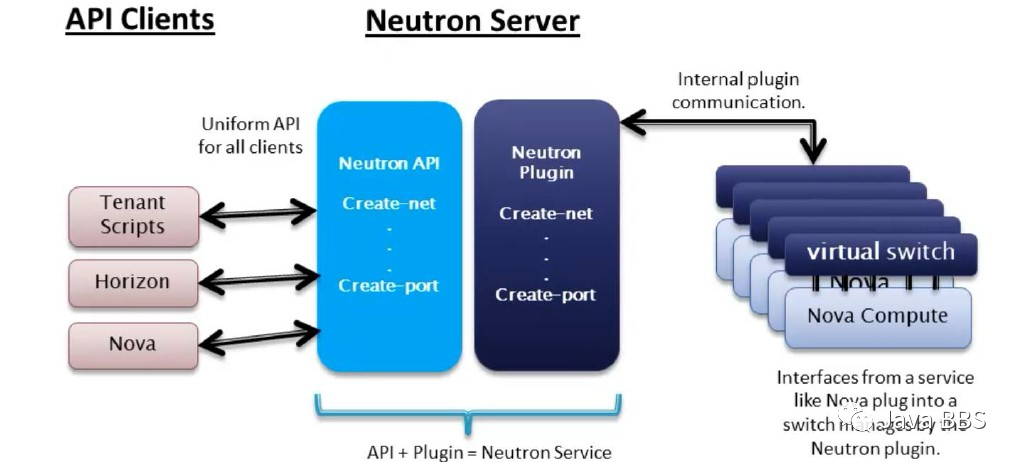

10、Neutron组件架构

注：

neutron server服务端
virtual switch代理端：
每台主机都有一个virtual switch，而且是唯一的，它是在当前主机之间进行网络实现的组件，它也是一个控制模块。

11、Neutron Plugin：neutron是通过插件管理器构建的。

Open VSwitch：最常用的；开源项目，软件级别的实现二三层网络，流控，监控都是可以实现的
Linux Bridge：最常用的
CISO NX1000：
Nicira NVP：
Ryu：
NEC OpenFlow：
Floodnight：

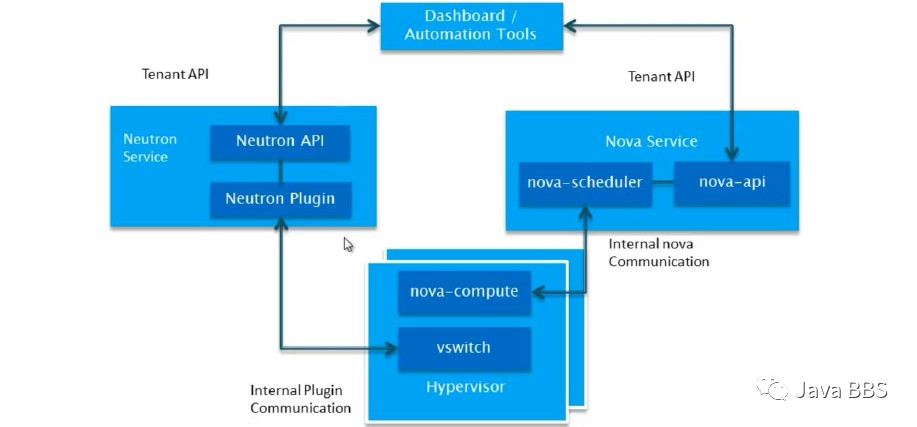

12、Neutron+Nova架构

注：

dashboard autonation tools仪表盘套件，输入对应的指令会通过自动工具的整理，通过每个租户的API接口去访问到不同的网络
通过网络操作的话，neutron接收到之后，通过neutron plugin去实现，通过internal plugin communication消息队列，代理到VSwitch或者通知到VSwitch，VSwitch在当前节点再进行处理。
指令会被nova-api回收，nova-api若是创建主机的话会被nova-scheduler调度，在nova-compute节点上，相当于一个代理节点，去触发nebvrrt，再去触发hypervisor，再去创建对应的虚拟机vm

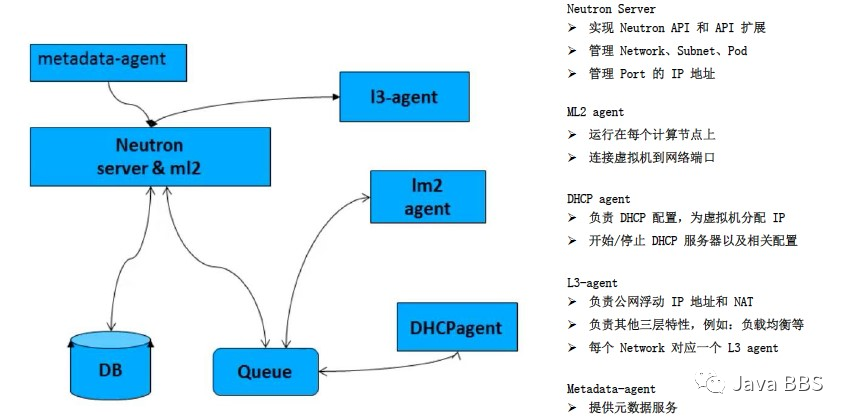

13、Neutron组件-1

注：

neutron server：主要实现neutron API和API的扩展，对外暴露，以及能够实现接入第三方的网络，
管理网段及资源池的对应
管理port的ip地址：
ML2在我们每个nova节点或者compute节点进行IP地址分配的：对应了一个network节点
DHCP agent通过dnsmasp来实现的，而不是dnsserver实现的
L3-agent实现三层特性，或者负载均衡：ML若是计算节点有多个network，ML3就对应了多个。
Metadata-agent：提供一些网络连接状态，或者网络信息都是它在提供。

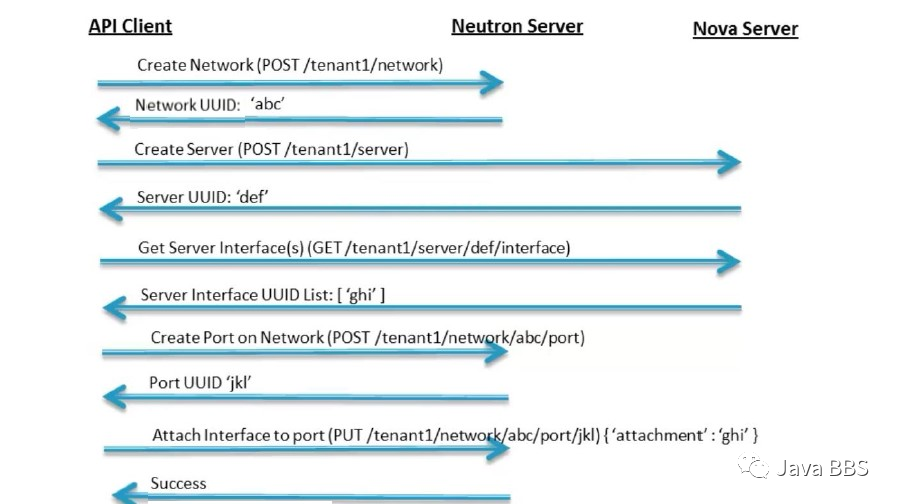

14、Neutron组件-2

注：

客户端发送指令：客户端接口，或者命令行管理工具，发起创建一个网络的请求
这个请求或通过会发送到neutron server上，会进行keystone的身份认证，会返回network 的UUID，
再发起创建虚拟机，或者实例的请求，实例创建后也会返回一个UUID，
再去把网络发送当前虚拟机网络接口的UUID，再返回给这个为虚拟机创建接口的ID号，
然后再拿着这个虚拟机接口的ID号，去和网络绑定，然后返回UUID号，
然后再去把网络添加至我们的端点进行绑定操作即可，完成组件构成。

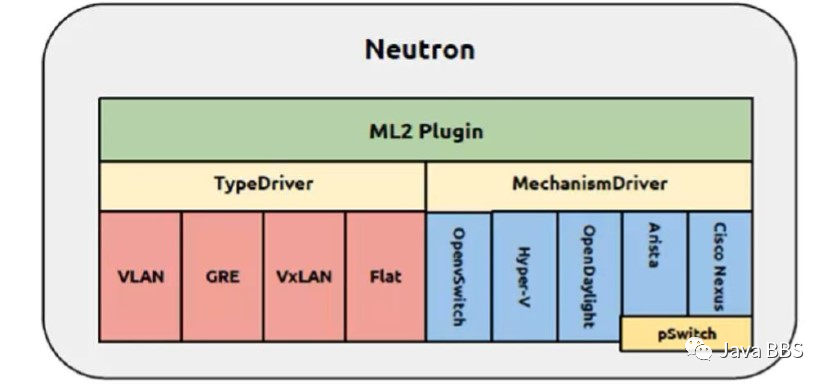

15、ML2

注：

左边是实现的协议，
右边是实现这些协议使用的软件，
ML2插件可以做到Vlan级别的隔离，GRE/VXlan的网络FLAT的网络

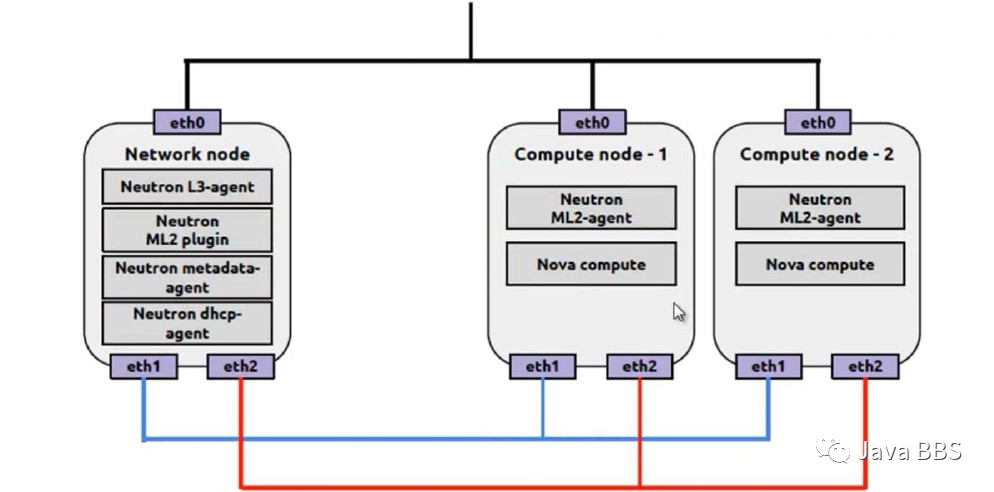

16、ML2构建模式

注：

左边的一个是所谓的管理端
右边两个是nova节点
在不同的组件上开启的服务是不同，
每台主机都会有一个ml2的agent，代理端，
它的管理端就会出现在管理端上

17、Neutron

Single FLAT Network
Multi FLAT Network
Mixed FLAT and Private Network
Provider Router with Pricate Network
Per-tenant Routers with Private Network：最常用的，最有意义的部署方案；能为每个租户创建租户的单独的路由，实现网络连通，非常的有意义，现在企业60%都会采用这种方案

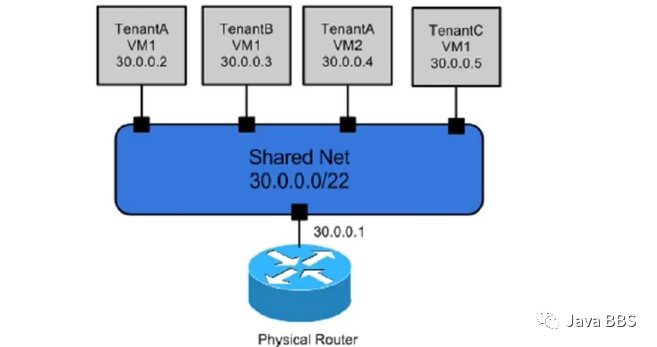

17.1、Single FLAT Network

类似于Flat Manager Flat DHCP Manager 不支持Floating IP

注：

不支持不同网段的隔离
存在安全性隐患，地址实现通过DHCP，
不支持浮动IP

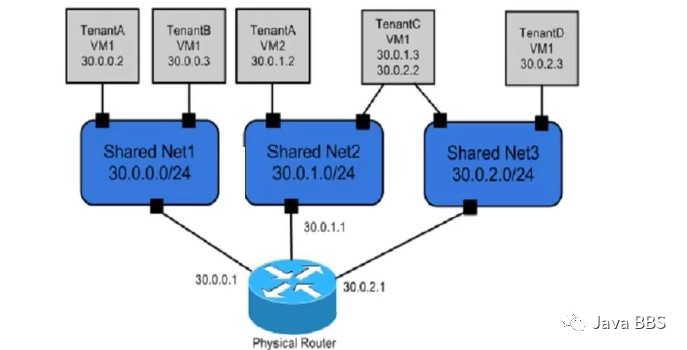

17.2、Muliple FLAT Network

类似于Flat Manager Flat DHCP Manager不支持Floating IP

注：

支持不同网段的隔离
不支持浮动IP

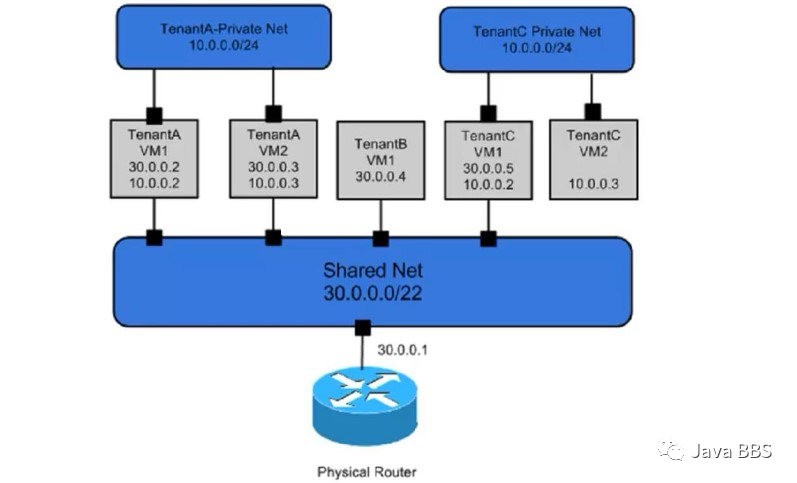

17.3、Mixed FLAT and Private Network

注：

实现了floating的地址分配
可以实现主机这个虚拟机的公网的访问，
也就意味着一台虚拟机上有多个IP，一个IP是用于用户之间服务的相互访问，另一个可以分配一个浮动IP，可以用作公网地址，可以通过公网地址去访问了，
这种类型可以在正常的环境中去使用了，且不需要进行相关的配置
前面两种也可以进行公网的访问，不过要在路由器上进行大量的转换。

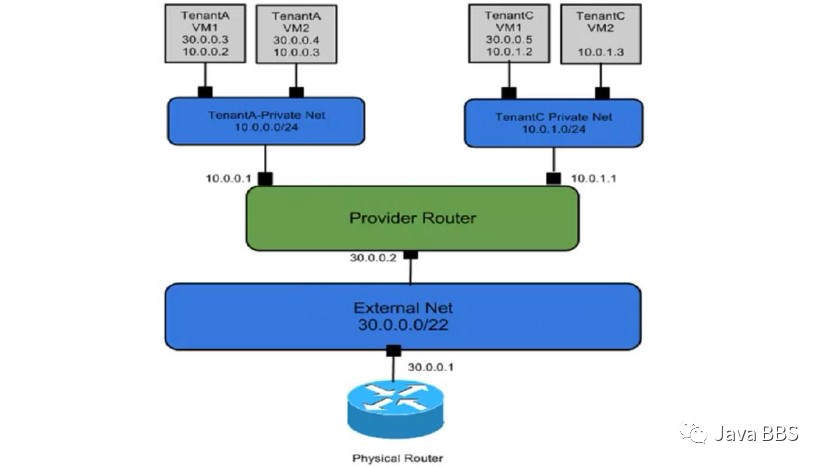

17.4、Rrovider Routers with Private Network

注：

neutron中特别关注的模式
有一个共同的路由器（虚拟的），且有浮动IP，不同的租户都会使用一个共同的路由器，
同一个路由器可以去绑定多个私有IP，这里的私有IP对于虚拟机来说是公有的。
这里的虚拟机可以通过虚拟的交换到我们的浮动网络到我们的路由器到外部去通讯的。且租户用的是同一个路由，不太友好。

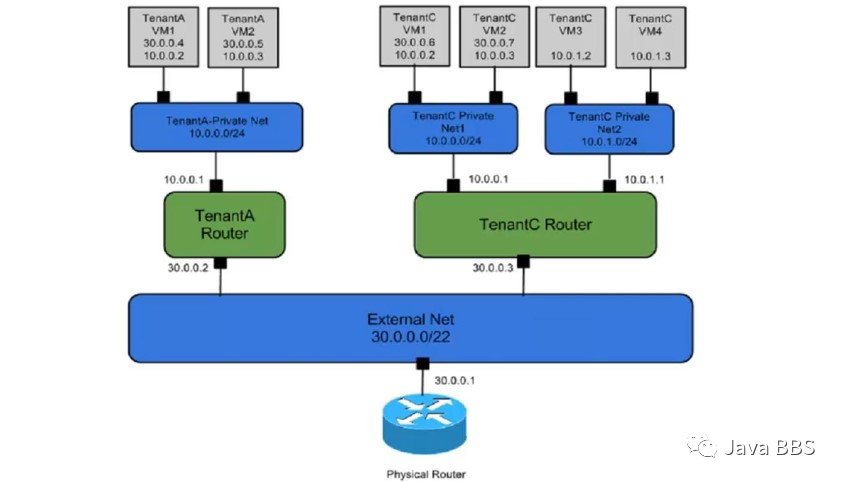

17.5、Per-Tenant Routers with Private Network

注：

生产环境中用的最多的。
不同的租户有各自的路由，且一个租户下可以是存在多个网段的，每个主机会放在一个网段或者多个网段内，
然后再去通过租户自己的路由器到浮动网络，再到外部去通讯，
这是到今天为止是最有意义的网络构建类型，后期构建的就是这种网络类型。

三、构建实验OpenStack.Networking(neutron)(yuanjian)

——>1<——安装并配置controller节点

配置先决条件
安装网络服务组件
配置网络服务组件
配置Modular Layer2(ML2)插件）
配置计算服务使用Neutron
完成安装
验证

——>环境验证配置<——

1、在neutron节点配置信息

//1、在neutron节点配置
//删除更新后的官方YUM源文件
[root@network ~]# mv /etc/yum.repos.d/CentOS-* /etc/yum.repos.d/back/
[root@network ~]# ll /etc/yum.repos.d/ftp.repo
-rw-r--r-- 1 root root 434 Jan  9 01:19 /etc/yum.repos.d/ftp.repo
[root@network ~]# yum install -y lrzsz net-tools vim
//2、设置hosts文件信息
[root@controller ~]# scp /etc/hosts root@192.168.222.6:/root/hosts
//3、修改主机名
[root@network ~]# hostnamectl set-hostname network.nice.com
//4、查看防火墙当前的状态
[root@network ~]# systemctl status firewalld.service
//5、selinux状态
[root@network ~]# getenforce
Disabled
//6、同步时间服务器
[root@network ~]# yum install -y ntpdate                        //安装时间同步服务器客户端工具
[root@network ~]# ntpdate -u 192.168.222.5                      //同步时间
//7、配置一下crontab;在compute下查找crontab信息；并复制
 [root@compute1 ~]# crontab -l
*/1 * * * * /sbin/ntpdate -u controller.nice.com &> /dev/null
//在neutron下配置crontab信息
[root@network ~]# crontab -e
*/1 * * * * /sbin/ntpdate -u controller.nice.com &> /dev/null
[root@network ~]# systemctl restart crond.service
[root@network ~]# systemctl enable  crond.service

2、检查controller节点配置环境是否正常

//检查所有服务是否都为up状态
[root@controller ~]# nova service-list
+----+------------------+---------------------+----------+---------+-------+----------------------------+-----------------+
| Id | Binary           | Host                | Zone     | Status  | State | Updated_at                 | Disabled Reason |
+----+------------------+---------------------+----------+---------+-------+----------------------------+-----------------+
| 1  | nova-consoleauth | controller.nice.com | internal | enabled | up    | 2021-01-11T03:36:03.000000 | -               |
| 2  | nova-cert        | controller.nice.com | internal | enabled | up    | 2021-01-11T03:36:03.000000 | -               |
| 3  | nova-conductor   | controller.nice.com | internal | enabled | up    | 2021-01-11T03:36:02.000000 | -               |
| 4  | nova-scheduler   | controller.nice.com | internal | enabled | up    | 2021-01-11T03:36:03.000000 | -               |
| 5  | nova-compute     | compute1.nice.com   | nova     | enabled | up    | 2021-01-11T03:35:58.000000 | -               |
+----+------------------+---------------------+----------+---------+-------+----------------------------+-----------------+
//查看镜像是否为active状态
[root@controller ~]# nova image-list
+--------------------------------------+---------------------+--------+--------+
| ID                                   | Name                | Status | Server |
+--------------------------------------+---------------------+--------+--------+
| 9254729e-15b4-4315-b396-3f3e2e5b339f | cirros-0.3.3-x86_64 | ACTIVE |        |
+--------------------------------------+---------------------+--------+--------+

——>openstackneutron节点配置<——

在openstack_controller节点配置

1、配置先决条件

//1、创建数据库，完成下列步骤
//1.1、使用root用户连接mysql数据库
[root@controller ~]# mysql -uroot -p
Enter password: 123456
//1.2、创建neutron数据库
MariaDB [(none)]> CREATE DATABASE neutron;
Query OK, 1 row affected (0.00 sec)
//1.3、创建数据库用户neutron，并授予neutron用户对neutron数据库完全控制权限
MariaDB [(none)]> GRANT ALL PRIVILEGES ON neutron.* TO 'neutron'@'localhost' IDENTIFIED BY 'NEUTRON_DBPASS';
Query OK, 0 rows affected (0.01 sec)
MariaDB [(none)]> GRANT ALL PRIVILEGES ON neutron.* TO 'neutron'@'%' IDENTIFIED BY 'NEUTRON_DBPASS';
Query OK, 0 rows affected (0.00 sec)
//1.4、退出数据库连接
//2、执行admin环境变量脚本
[root@controller ~]# source admin-openrc.sh
//3、在认证服务中创建网络服务的认证信息，完成下列步骤：
//3.1、创建neutron用户
[root@controller ~]# keystone user-create --name neutron --pass NEUTRON_PASS
+----------+----------------------------------+
| Property |              Value               |
+----------+----------------------------------+
|  email   |                                  |
| enabled  |               True               |
|    id    | 0e2c1cbe865742a7be0ce02f3bb9227d |
|   name   |             neutron              |
| username |             neutron              |
+----------+----------------------------------+
//3.2、连接neutron用户到service租户和admin角色
[root@controller ~]# keystone user-role-add --user neutron --tenant service --role admin
//3.3、创建neutron服务
[root@controller ~]# keystone service-create --name neutron --type network --description "OpenStack Networking"
+-------------+----------------------------------+
|   Property  |              Value               |
+-------------+----------------------------------+
| description |       OpenStack Networking       |
|   enabled   |               True               |
|      id     | 2a780bab744f4af9bf53af14b125a444 |
|     name    |             neutron              |
|     type    |             network              |
+-------------+----------------------------------+
[root@controller ~]# keystone endpoint-create \
> --service-id $(keystone service-list | awk '/ network / {print $2}') \
> --publicurl http://controller.nice.com:9696 \
> --adminurl http://controller.nice.com:9696 \
> --internalurl http://controller.nice.com:9696 \
> --region regionOne
+-------------+----------------------------------+
|   Property  |              Value               |
+-------------+----------------------------------+
|   adminurl  | http://controller.nice.com:9696  |
|      id     | a1a573e58fbf4635ac6be5e2a44af52c |
| internalurl | http://controller.nice.com:9696  |
|  publicurl  | http://controller.nice.com:9696  |
|    region   |            regionOne             |
|  service_id | 2a780bab744f4af9bf53af14b125a444 |
+-------------+----------------------------------+

2、安装网络服务组件

[root@controller ~]# yum install openstack-neutron openstack-neutron-ml2 python-neutronclient which
Installed:
openstack-neutron.noarch 0:2014.2-5.el7.centos                                           openstack-neutron-ml2.noarch 0:2014.2-5.el7.centos
Dependency Installed:
conntrack-tools.x86_64 0:1.4.2-3.el7           dnsmasq-utils.x86_64 0:2.66-12.el7             ipset.x86_64 0:6.19-4.el7                  ipset-libs.x86_64 0:6.19-4.el7
libnetfilter_cthelper.x86_64 0:1.0.0-4.el7     libnetfilter_cttimeout.x86_64 0:1.0.0-2.el7    libnetfilter_queue.x86_64 0:1.0.2-2.el7    python-jsonrpclib.noarch 0:0.1.3-1.el7
python-neutron.noarch 0:2014.2-5.el7.centos    radvd.x86_64 0:2.7-1.el7.centos
Complete!

3、配置网络服务组件

//1、编辑/etc/neutron/neutron.conf文件，并完成下列操作：
[root@controller ~]# vim /etc/neutron/neutron.conf
//1.1、编辑[database]小节，配置数据库访问
[database]
......
connection=mysql://neutron:NEUTRON_DBPASS@controller.nice.com/neutron
//1.2、编辑[DEFAULT]
......
rpc_backend=rabbit
rabbit_host=controller.nice.com
rabbit_password=guest
//编辑[DEFAULT]修改一下认证方式为keystone的方式
......
auth_strategy=keystone
//1.3、编辑[DEFAULT]和[keystone_authtoken]小节，配置认证服务访问：
[DEFAULT]
......
auth_uri=http://controller.nice.com:5000/v2.0
identity_uri=http://controller.nice.com:35357
admin_tenant_name=service
admin_user=neutron
admin_password=NEUTRON_PASS
//1.4、编辑[DEFAULT]小节，启用Modular Layer2(ML2)插件，路由服务和重叠IP地址功能：
[DEFAULT]
......
core_plugin=ml2
service_plugins=router
allow_overlapping_ips=True                                           //开启安全组设置，相当于云环境的防火墙
//1.5、编辑[DEFAULT]小节，配置当网络拓扑结构发生变化时通知计算服务：
[DEFAULT]
......
notify_nova_on_port_status_changes=True                             //开启端口状态，相当于网卡连接部分
notify_nova_on_port_data_changes=True                               //开启端口的数据发生变化，状态连接数据
nova_url=http://controller.nice.com:8774/v2                         //nova的访问地址
nova_admin_auth_url=http://controller.nice.com:35357/v2.0           //nova下admin的访问地址
nova_region_name=regionOne                                          //nova的可用域
nova_admin_username=nova                                            //nova当前的管理用户
nova_admin_tenant_id=48bee3be288e477889d404a41a0b6f33               //nova的admin管理员用户的ID号
nova_admin_password=NOVA_PASS                                       //nova管理员的密码
//注：通过命令获取SERVICE_TENANT_ID号
[root@controller ~]# source admin-openrc.sh
[root@controller ~]# keystone tenant-get service
+-------------+----------------------------------+
|   Property  |              Value               |
+-------------+----------------------------------+
| description |          Service Tenant          |
|   enabled   |               True               |
|      id     | 48bee3be288e477889d404a41a0b6f33 |
|     name    |             service              |
+-------------+----------------------------------+
//ID号获取即可
//1.6、（可选）在[DEFAULT]小节中配置详细日志输出，方便排错。
[DEFAULT]
......
verbose=True

3、配置Modular Layer2（ML2)plug-in

//1、编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件，并完成下列操作：
//1.1、编辑[ml2]小节，启用flat和generic routing encapsulation（GRE）网络类型驱动，
[root@controller ~]# vim /etc/neutron/plugins/ml2/ml2_conf.ini
//配置GRE租户网络和OVS驱动机制。
[ml2]
......
type_drivers=flat,gre                                       //flat是一般网络类型，gre是多租户组网
tenant_network_types=gre                                    //租户的默认类型为gre，默认使用gre租户组网
mechanism_drivers=openvswitch                               //以及我们的组件openvswitch，软件级别的交换，做的功能是负责交换的事情
//1.2、编辑[ml2_type_gre]小节，配置隧道标识范围：
[ml2_type_gre]
......
tunnel_id_ranges=1:1000                                   //ml2租户使用的ID的范围为1~1000
//1.3、编辑[securitygroup]小节，启用安全组，启用ipset并配置OVS防火墙驱动：
[securitygroup]
......
enable_security_group=True                                //开启安全组
enable_ipset=True                                         //允许ml2相关对它的调试开启
firewall_driver=neutron.agent.linux.iptables_firewall.OVSHybridIptablesFirewallDriver       //添加一个防火墙驱动，驱动是固定化的，不需要再去配置

4、配置计算服务使用neutron

//默认情况下，计算服务使用传统网络，我们需要重新配置；把nova和neutron平台结合起来
//1、编辑/etc/nova/nova.conf文件，并完成下列操作：
[root@controller ~]# vim /etc/nova/nova.conf
//1.1、编辑[DEFAULT]小节，配置API接口和驱动程序:
[DEFAULT]
......
network_api_class=nova.network.neutronv2.api.API                    //网络连接过程的类
security_group_api=neutron                                            //修改安全组为neutron为用户去提供的
linuxnet_interface_driver=nova.network.linux_net.LinuxOVSInterfaceDriver        //修改它的驱动类型      //虚拟机的网卡驱动，一般在开启虚拟化的时候会访问网卡驱动是什么
firewall_driver==nova.virt.firewall.NoopFirewallDriver              //设置一下防火墙
//1.4、编辑[neutron]小节，配置访问参数:
[neutron]
......
url=http://controller.nice.com:9696                                 //修改neutron的访问路径
auth_strategy=keystone                                              //修改认证方案
admin_auth_url=http://controller.nice.com:35357/v2.0                //注意空格，会有报错，曾经auth_strategy=keystone    前多了个空格，导致我无法解析
admin_tenant_name=service                                           //配置admin租户它的名称
admin_username=neutron                                              //配置用户名称
admin_password=NEUTRON_PASS                                         //admin的密码

5、完成配置

//1、为ML2 插件配置文件创建连接文件。默认是不被使用的。所以需要创建软连接
[root@controller ~]#ln -s /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini
//2、初始化数据库
[root@controller ~]# su -s /bin/sh -c "neutron-db-manage --config-file /etc/neutron/neutron.conf --config-file /etc/neutron/plugins/ml2/ml2_conf.ini upgrade juno" neutron
INFO  [alembic.migration] Running upgrade 544673ac99ab -> juno, juno
//进入数据库，检查有没有问题
[root@controller ~]# mysql -uroot -p
MariaDB [(none)]> use neutron
MariaDB [neutron]> show tables;
+-------------------------------------+
| Tables_in_neutron                   |
+-------------------------------------+
| agents                              |
| alembic_version                     |
| allowedaddresspairs                 |
| arista_provisioned_nets             |
| arista_provisioned_tenants          |
| arista_provisioned_vms              |
| brocadenetworks                     |
| brocadeports                        |
| cisco_credentials                   |
| cisco_csr_identifier_map            |
| cisco_hosting_devices               |
| cisco_ml2_apic_contracts            |
| cisco_ml2_apic_host_links           |
| cisco_ml2_apic_names                |
| cisco_ml2_nexusport_bindings        |
| cisco_n1kv_multi_segments           |
| cisco_n1kv_network_bindings         |
| cisco_n1kv_port_bindings            |
| cisco_n1kv_profile_bindings         |
| cisco_n1kv_trunk_segments           |
| cisco_n1kv_vlan_allocations         |
| cisco_n1kv_vmnetworks               |
| cisco_n1kv_vxlan_allocations        |
| cisco_network_profiles              |
| cisco_policy_profiles               |
| cisco_port_mappings                 |
| cisco_provider_networks             |
| cisco_qos_policies                  |
| cisco_router_mappings               |
| consistencyhashes                   |
| csnat_l3_agent_bindings             |
| dnsnameservers                      |
| dvr_host_macs                       |
| embrane_pool_port                   |
| externalnetworks                    |
| extradhcpopts                       |
| firewall_policies                   |
| firewall_rules                      |
| firewalls                           |
| floatingips                         |
| ha_router_agent_port_bindings       |
| ha_router_networks                  |
| ha_router_vrid_allocations          |
| healthmonitors                      |
| hyperv_network_bindings             |
| hyperv_vlan_allocations             |
| ikepolicies                         |
| ipallocationpools                   |
| ipallocations                       |
| ipavailabilityranges                |
| ipsec_site_connections              |
| ipsecpeercidrs                      |
| ipsecpolicies                       |
| lsn                                 |
| lsn_port                            |
| maclearningstates                   |
| members                             |
| meteringlabelrules                  |
| meteringlabels                      |
| ml2_brocadenetworks                 |
| ml2_brocadeports                    |
| ml2_dvr_port_bindings               |
| ml2_flat_allocations                |
| ml2_gre_allocations                 |
| ml2_gre_endpoints                   |
| ml2_network_segments                |
| ml2_port_bindings                   |
| ml2_vlan_allocations                |
| ml2_vxlan_allocations               |
| ml2_vxlan_endpoints                 |
| mlnx_network_bindings               |
| multi_provider_networks             |
| network_bindings                    |
| network_states                      |
| networkconnections                  |
| networkdhcpagentbindings            |
| networkflavors                      |
| networkgatewaydevicereferences      |
| networkgatewaydevices               |
| networkgateways                     |
| networkqueuemappings                |
| networks                            |
| networksecuritybindings             |
| neutron_nsx_network_mappings        |
| neutron_nsx_port_mappings           |
| neutron_nsx_router_mappings         |
| neutron_nsx_security_group_mappings |
| nexthops                            |
| nuage_net_partition_router_mapping  |
| nuage_net_partitions                |
| nuage_provider_net_bindings         |
| nuage_subnet_l2dom_mapping          |
| ofcfiltermappings                   |
| ofcnetworkmappings                  |
| ofcportmappings                     |
| ofcroutermappings                   |
| ofctenantmappings                   |
| ovs_network_bindings                |
| ovs_tunnel_allocations              |
| ovs_tunnel_endpoints                |
| ovs_vlan_allocations                |
| packetfilters                       |
| poolloadbalanceragentbindings       |
| poolmonitorassociations             |
| pools                               |
| poolstatisticss                     |
| port_profile                        |
| portbindingports                    |
| portinfos                           |
| portqueuemappings                   |
| ports                               |
| portsecuritybindings                |
| providerresourceassociations        |
| qosqueues                           |
| quotas                              |
| router_extra_attributes             |
| routerflavors                       |
| routerl3agentbindings               |
| routerports                         |
| routerproviders                     |
| routerroutes                        |
| routerrules                         |
| routers                             |
| routerservicetypebindings           |
| securitygroupportbindings           |
| securitygrouprules                  |
| securitygroups                      |
| segmentation_id_allocation          |
| servicerouterbindings               |
| sessionpersistences                 |
| subnetroutes                        |
| subnets                             |
| tunnelkeylasts                      |
| tunnelkeys                          |
| tz_network_bindings                 |
| vcns_edge_monitor_bindings          |
| vcns_edge_pool_bindings             |
| vcns_edge_vip_bindings              |
| vcns_firewall_rule_bindings         |
| vcns_router_bindings                |
| vips                                |
| vpnservices                         |
+-------------------------------------+
142 rows in set (0.00 sec)
//3、重新启动计算服务：重启nova的API接口，scheduler调度，conductor数据库交互的部分
systemctl restart  openstack-nova-api.service openstack-nova-scheduler.service openstack-nova-conductor.service
//检查重启后所有服务的状态是否为up状态
[root@controller ~]# nova service-list
+----+------------------+---------------------+----------+---------+-------+----------------------------+-----------------+
| Id | Binary           | Host                | Zone     | Status  | State | Updated_at                 | Disabled Reason |
+----+------------------+---------------------+----------+---------+-------+----------------------------+-----------------+
| 1  | nova-consoleauth | controller.nice.com | internal | enabled | up    | 2021-01-11T06:30:50.000000 | -               |
| 2  | nova-cert        | controller.nice.com | internal | enabled | up    | 2021-01-11T06:30:50.000000 | -               |
| 3  | nova-conductor   | controller.nice.com | internal | enabled | up    | 2021-01-11T06:30:54.000000 | -               |
| 4  | nova-scheduler   | controller.nice.com | internal | enabled | up    | 2021-01-11T06:30:54.000000 | -               |
| 5  | nova-compute     | compute1.nice.com   | nova     | enabled | up    | 2021-01-11T06:30:51.000000 | -               |
+----+------------------+---------------------+----------+---------+-------+----------------------------+-----------------+
//4、启动网络服务并配置开机自动启动
[root@controller ~]# systemctl enable neutron-server.service
[root@controller ~]# systemctl start neutron-server.service

6、验证

//1、执行admin环境变量脚本
[root@controller ~]#  source admin-openrc.sh
//2、列出加载的扩展模块，确认启动neutron-server进程
[root@controller ~]# neutron ext-list
+-----------------------+-----------------------------------------------+
| alias                 | name                                          |
+-----------------------+-----------------------------------------------+
| security-group        | security-group                                |
| l3_agent_scheduler    | L3 Agent Scheduler                            |
| ext-gw-mode           | Neutron L3 Configurable external gateway mode |
| binding               | Port Binding                                  |
| provider              | Provider Network                              |
| agent                 | agent                                         |
| quotas                | Quota management support                      |
| dhcp_agent_scheduler  | DHCP Agent Scheduler                          |
| l3-ha                 | HA Router extension                           |
| multi-provider        | Multi Provider Network                        |
| external-net          | Neutron external network                      |
| router                | Neutron L3 Router                             |
| allowed-address-pairs | Allowed Address Pairs                         |
| extraroute            | Neutron Extra Route                           |
| extra_dhcp_opt        | Neutron Extra DHCP opts                       |
| dvr                   | Distributed Virtual Router                    |
+-----------------------+-----------------------------------------------+

——>2<——安装并配置network节点

配置先决条件
安装网络组件
配置网络通用组件
配置Modular Layer 2（ML2)plug-in
配置Layer-3(L3)agent
配置DHCP agent
配置metadata agent
配置Open vSwitch(OVS)服务
完成安装
验证

1、配置先决条件

在openstack-neutron节点配置

//1、编辑/etc/sysctl.conf文件，包含下列参数
//开启IP_forward路由转发
[root@network ~]# vim /etc/sysctl.conf
net.ipv4.ip_forward=1
net.ipv4.conf.all.rp_filter=0
net.ipv4.conf.default.rp_filter=0
//2、是更改生效
[root@network ~]# sysctl -p                                     //刷新权限
net.ipv4.ip_forward = 1
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.default.rp_filter = 0

2、安装网络组件

[root@network ~]# yum install openstack-neutron openstack-neutron-ml2 openstack-neutron-openvswitch
Installed:
openstack-neutron.noarch 0:2014.2-5.el7.centos         openstack-neutron-ml2.noarch 0:2014.2-5.el7.centos         openstack-neutron-openvswitch.noarch 0:2014.2-5.el7.centos
Complete!

3、配置网络通用组件

//网络通用组建配置包含认证机制，消息队列及插件。//1、编辑/etc/neutron/neutron.conf文件并完成下列操作
[root@network ~]# vim /etc/neutron/neutron.conf
//1.1、编辑[database]小节，注释任何connection选项，因为network节点不能直接连接数据库。
//1.2、编辑[DEFAULT]小节，配置RabbitMQ消息队列访问
[DEFAULT]
......
rpc_backend=rabbit
rabbit_host=controller.nice.com
rabbit_password=guest
//1.3、编辑[DEFAULT]和[keystone_authtoken]小节，配置认证服务访问：
[DEFAULT]
......
auth_strategy=keystone
[keystone_authtoken]
......
aut_uri=http://controller.nice.com:5000/v2.0
identity_uri=http://controller.nice.com:35357
admin_tenant_name=service
admin_user=neutron
admin_password=NEUTRON_PASS
//1.4、编辑[DEFAULT]小节，启用Moudlar Layer（ML2)插件，路由服务和重叠IP地址功能；
[DEFAULT]
......
core_plugin=ml2
service_plugins=router
allow_overlapping_ips=True
//1.5、（可选）在[DEFAULT]小节中配置详细日志输出。方便排错。
[DEFAULT]
......
verbose=True

4、配置Modular Layer2（ML2)plug-in

//ML2插件使用Open VSwitch（OVS）机制为虚拟机实例提供网络框架，
//1、编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件并完成下列操作。
[root@network ~]# vim /etc/neutron/plugins/ml2/ml2_conf.ini
//1.1、编辑[ml2]小节，启用flat和generic routing encapsulation（GRE）网络类型驱动，配置GRE租户网络和OVS驱动机制
[ML2]
......
type_drivers=flat,gre                                 //网络类型为flat和gre
tenant_network_types=gre                              //租户的网络类型为gre
mechanism_drivers=openvswitch
//1.2、编辑[ml2_type_flat]小节，配置外部网络：
[ml2_type_flat]                                       //浮动网络，也就是外部网络，告诉他外部网络的位置
......
flat_networks=external                                //网桥是什么，会做一个相关的映射
//1.3、编辑[ml2_type_gre]小节，配置隧道表示范围：
[ml2_type_gre]
......
tunnel_id_ranges=1:1000                               //使用的最大的范围
//1.4、编辑[securitygroup]小节，启用安全组，启用ipset并配置OVS防火墙驱动：
[securitygroup]
......
enable_security_group=True                            //开启安全组
enable_ipset=True                                     //允许相关设置
firewall_driver=neutron.agent.linux.iptables_firewall.OVSHybridIptablesFirewallDriver
//1.5、编辑[OVS]小节，配置Open vSwitch(OVS)代理   //在默认配置文件中是没有的
[OVS]
......
[OVS]
local_ip=172.16.0.6
tunnel_type=gre
enable_tunneling=True
bridge_mappings=external:br-ex                          //网桥，最终到了br-ex上。

5、配置Layer-3(L3)agent：路由相关的配置

//1、编辑/etc/neutron/l3_agent.ini文件并完成下列配置：
[root@network ~]# vim /etc/neutron/l3_agent.ini
//1.1、编辑[DEFAULT]小节，配置驱动，启用网络命名空间，配置外部网络桥接
[DEFAULT]
......
interface_driver=neutron.agent.linux.interface.OVSInterfaceDriver         //网卡驱动进行修改
use_namespaces=True                                                       //开启namespaces
external_network_bridge=br-ex                                             //指定我们的外部网络或者浮动网络的网桥名称是什么
//1.2、（可选）在[DEFAULT]小节中配置详细日志输出，方便排错。
[DEFAULT]
......
debug=True
//verbose=True——debug=True                                                //开启日志，这里为debug，只是改了名称而已，

——>3<——

1、配置DHCP agent

//1、编辑/etc/neutron/dhcp_agent.ini文件并完成下列步骤：
[root@network ~]# vim /etc/neutron/dhcp_agent.ini
//1.1、编辑[DEFAULT]小节，配置驱动和启用命名空间
[DEFAULT]
......
interface_driver=neutron.agent.linux.interface.OVSInterfaceDriver         //配置网卡，OVS类型驱动
dhcp_driver=neutron.agent.linux.dhcp.Dnsmasq                              //DHCP的驱动
use_namespaces=True                                                       //运行用户的命名空间
//1.2、（可选）在[DEFAULT]小节中配置详细日志输出，方便排错。
[DEFAULT]
......
debug=True
//debug=True——verbose=True
//2、（可选，在VMware虚拟机中可能是必要的！）配置DHCP选项，将MUT改为1454bytes，以改善网络性能；
//2.1、编辑/etc/neutron/dhcp_agent.ini文件并完成下列步骤；
//编辑[DEFAULT]小节，启用dnsmasq配置：
[DEFAULT]
......
dnsmasq_config_file=/etc/neutron/dnsmasq-neutron.conf                       //添加它的访问路径
//2.2、创建并编辑/etc/neutron/dnsmasq-neutron.conf文件并完成下列配置：
[root@network ~]# vim /etc/neutron/dnsmasq-neutron.conf                   //创建这个文件，这个文件默认是没有的
//启用DHCP MTU选项（26）并配置值为1454bytes
dhcp-option-force=26,1454                                                 //填写连接包的最大值
user=neutron                                                              //用户
group=neutron                                                             //组
//2.3、终止任何已经存在的dnsmasq进行；禁止它的相关实例
[root@network ~]# pkill dnsmasq

——>4<——

1、配置metadata agent

//1、编辑/etc/neutron/metadata_agent.ini文件并完成下列配置
[root@network ~]# vim /etc/neutron/metadata_agent.ini
//1.1、编辑[DEFAULT]小节，配置访问参数：
[DEFAULT]
......
auth_url=http://controller.nice.com:5000/v2.0                   //访问端点
auth_region=regionOne                                           //可用区
admin_tenant_name=service                                       //用户名称是service
admin_user=neutron                                              //用户名是
admin_password=NEUTRON_PASS                                     //密码
//1.2、编辑[DEFAULT]小节，配置元数据主机：
[DEFAULT]
......
nova_metadata_ip=controller.nice.com                            //nova的传输节点地址
//1.3、编辑[DEFAULT]小节，配置元数据代理共享机密暗号：
[DEFAULT]                                                       //对策加密的方案，数据传输都是经过加密之后进行传输的，防止数据被窃取
......
metadata_proxy_shared_secret=METADATA_SECRET                    //随便起一个，对策加密的方案，默认是METADATA_SECRET
//1.4、(可选）在[DEFAULT]小节中配置详细日志输出，方便排错.
[DEFAULT]
......
debug=True
//debug=True——verbose=True

2、在controller节点，编辑/etc/nova/nova.conf文件并完成下列配置

//1、编辑[neutron]小节，启用元数据代理并配置机密暗号：
[root@controller ~]# vim /etc/nova/nova.conf
[neutron]
......
service_metadata_proxy=True                                               //默认是false，改为True开启
metadata_proxy_shared_secret=METADATA_SECRET                              //先写它的代理暗号

3、在controller节点，重新启动compute.API服务

[root@controller ~]# systemctl restart openstack-nova-api.service         //因为改了配置文件，所以需要重启api程序

——>5<——配置Open VSwitch（OVS）服务

在neutron节点配置

//1、启动OVS服务并配置开机自动启动
[root@network ~]# systemctl enable openvswitch.service
[root@network ~]# systemctl start openvswitch.service
//2、添加外部网桥(external bridge)
[root@network ~]# ovs-vsctl add-br br-ex
//3、添加一个端口到外部网桥，用于连接外部物理网络
 [root@network ~]# ifconfig
 eno50332184                                                        //外部网卡名称，用ifconfig查看获取
[root@network ~]# ovs-vsctl add-port br-ex eno50332184              //将外部网卡和该网卡绑定；外部网桥就相当于该网卡了，网卡转换通过命令的方式或者通过修改配置文件的方式都可以操作。
//注：
//将INTERFACE_NAME换成实际连接外部网卡接口名，如：eth2或eno50332208

——>6<——完成安装

//1、创建网络服务初始化脚本符号连接
[root@network ~]# ln -s /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini
[root@network ~]# ll /etc/neutron/plugin.ini
lrwxrwxrwx 1 root root 37 Jan 11 18:12 /etc/neutron/plugin.ini -> /etc/neutron/plugins/ml2/ml2_conf.ini
[root@network ~]# cp /usr/lib/systemd/system/neutron-openvswitch-agent.service /usr/lib/systemd/system/neutron-openvswitch-agent.service.orig
[root@network ~]# ll /usr/lib/systemd/system/neutron-openvswitch-agent.service
-rw-r--r-- 1 root root 437 Oct 30  2014 /usr/lib/systemd/system/neutron-openvswitch-agent.service
//2、修改网络方式，把默认的网络类型修改为多租组网的形式
[root@network ~]# sed -i 's,plugins/openvswitch.ovs_neutron_plugin.ini,plugin.ini,g' /usr/lib/systemd/system/neutron-openvswitch-agent.service


//3、启动网络服务并能设置开机自动启动
[root@network ~]# systemctl enable neutron-openvswitch-agent.service neutron-l3-agent.service neutron-dhcp-agent.service neutron-metadata-agent.service neutron-ovs-cleanup.service
ln -s '/usr/lib/systemd/system/neutron-openvswitch-agent.service' '/etc/systemd/system/multi-user.target.wants/neutron-openvswitch-agent.service'
ln -s '/usr/lib/systemd/system/neutron-l3-agent.service' '/etc/systemd/system/multi-user.target.wants/neutron-l3-agent.service'
ln -s '/usr/lib/systemd/system/neutron-dhcp-agent.service' '/etc/systemd/system/multi-user.target.wants/neutron-dhcp-agent.service'
ln -s '/usr/lib/systemd/system/neutron-metadata-agent.service' '/etc/systemd/system/multi-user.target.wants/neutron-metadata-agent.service'
ln -s '/usr/lib/systemd/system/neutron-ovs-cleanup.service' '/etc/systemd/system/multi-user.target.wants/neutron-ovs-cleanup.service'
[root@network ~]# systemctl start neutron-openvswitch-agent.service neutron-l3-agent.service neutron-dhcp-agent.service neutron-metadata-agent.service neutron-ovs-cleanup.service

——>7<——验证（在controller）节点执行下列命令：

//1、执行admin环境变量脚本
[root@controller ~]# source admin-openrc.sh
//2、列出neutron代理，确认启动neutron agents成功：
//4个效力，表示四个代理模式已经启动成功了，
+--------------------------------------+--------------------+------------------+-------+----------------+---------------------------+
| id                                   | agent_type         | host             | alive | admin_state_up | binary                    |
+--------------------------------------+--------------------+------------------+-------+----------------+---------------------------+
| 25122ee3-54d0-4013-9e32-c752bb444874 | Metadata agent     | network.nice.com | :-)   | True           | neutron-metadata-agent    |
| 29e66a01-d01a-4bdb-8231-9adcf062b29b | Open vSwitch agent | network.nice.com | :-)   | True           | neutron-openvswitch-agent |
| 36e27e39-8e6b-4673-914b-ca3dd6ebf5ec | L3 agent           | network.nice.com | :-)   | True           | neutron-l3-agent          |
| 82964596-8d90-4001-b52a-6aa1e183c92a | DHCP agent         | network.nice.com | :-)   | True           | neutron-dhcp-agent        |
+--------------------------------------+--------------------+------------------+-------+----------------+---------------------------+

——>8<——安装并配置compute1节点（若是你部署了多个compute节点的情况，重复去配置，方案是一样的）

配置先决条件
安装网络组件
配置网络通用组建
配置Modular Layer2（ML2)plug-in
配置Open VSwitch（OVS）service
配置计算服务使用网络
完成安装
验证

1、配置先决条件

compute1节点配置

//1、编辑/etc/sysctl.conf文件，使其包含下列参数：//修改内核参数
[root@compute1 ~]# vim /etc/sysctl.conf
net.ipv4.conf.all.rp_filter=0
net.ipv4.conf.default.rp_filter=0
//2、使/etc/sysctl.conf文件中更改生效。//刷新一下内核参数
[root@compute1 ~]# sysctl -p
net.ipv4.conf.all.rp_filter = 0
net.ipv4.conf.default.rp_filter = 0

2、安装网络组件

[root@compute1 ~]# yum install openstack-neutron-ml2 openstack-neutron-openvswitch
Installed:
openstack-neutron-ml2.noarch 0:2014.2-5.el7.centos                                     openstack-neutron-openvswitch.noarch 0:2014.2-5.el7.centos
Dependency Installed:
conntrack-tools.x86_64 0:1.4.2-3.el7            crudini.noarch 0:0.4-1.el7                      dnsmasq-utils.x86_64 0:2.66-12.el7           ipset.x86_64 0:6.19-4.el7
ipset-libs.x86_64 0:6.19-4.el7                  libnetfilter_cthelper.x86_64 0:1.0.0-4.el7      libnetfilter_cttimeout.x86_64 0:1.0.0-2.el7  libnetfilter_queue.x86_64 0:1.0.2-2.el7
openstack-neutron.noarch 0:2014.2-5.el7.centos  openstack-utils.noarch 0:2014.1-3.el7.centos.1  openvswitch.x86_64 0:2.1.2-2.el7.centos.1    python-jsonrpclib.noarch 0:0.1.3-1.el7
python-neutron.noarch 0:2014.2-5.el7.centos
Complete!

3、配置网络通用组件

//1、编辑/etc/neutron/neutron.conf文件并完成下列操作：
[root@compute1 ~]# vim /etc/neutron/neutron.conf
//1.1、编辑[database]小节，注释左右connection配置项，因为计算节点不能直接连接数据库
//1.2、编辑[DEFAULT]小节，配置RabbitMQ消息代理访问：
[DEFAULT]
......
rpc_backend=rabbit
rabbit_host=controller.nice.com
rabbit_password=guest
//1.3、编辑[DEFAULT]和[keystone_authtoken]小节，配置认证服务访问：
[DEFAULT]
......
auth_strategy=keystone
[keystone_authtoken]
......
auth_uri=http://controller.nice.com:5000/v2.0
identity_uri=http://controller.nice.com:35357
admin_tenant_name=service
admin_user=neutron
admin_password=NEUTRON_PASS
//1.4、编辑[DEFAULT]小节，启用Modular Layer2（ML2)，路由服务和重叠ip地址功能：
[DEFAULT]
......
core_plugin=ml2
service_plugins=router
allow_overlapping_ips=True
//1.5、（可选）在[DEFAULT]小节中配置详细日志输出，方便排错。
[DEFAULT]
......
verbose=True                                      //开启日志

4、配置Modular Layer2（ML2)plug-in

//1、编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件并完成下列操作：
[root@compute1 ~]# vim /etc/neutron/plugins/ml2/ml2_conf.ini
//1.1、编辑[ml2]小节，启用flat和generic routing encapsulation（GRE）网络类型驱动，GRE租户网络和OVS机制驱动。
[ml2]
......
type_drivers=flat,gre
tenant_network_types=gre
mechanism_drivers=openvswitch
//1.2、编辑[ml2_type_gre]小节，配置隧道标识符（id）范围：
[ml2_type_gre]
......
tunnel_id_ranges=1:1000
//1.3、编辑[securitygroup]小节，启用安装组，ipset并配置OVS iptables防火墙驱动：
[securitygroup]
......
enable_security_group=True
enable_ipset=True
firewall_driver=neutron.agent.linux.iptables_firewall.OVSHybridIptablesFirewallDriver
//1.4、编辑[OVS]小节，配置Open VSwitch（OVS）agent：
[OVS]
......
[OVS]
[OVS]
local_ip=172.16.0.10                                    //实例网络的IP地址
tunnel_type=gre
enable_tunneling=True

5、配置Open VSwitch（OVS）service

//1、启动OVS服务并设置开机自动启动：
[root@compute1 ~]# systemctl enable openvswitch.service
ln -s '/usr/lib/systemd/system/openvswitch.service' '/etc/systemd/system/multi-user.target.wants/openvswitch.service'
[root@compute1 ~]# systemctl start openvswitch.service
[root@compute1 ~]# systemctl status openvswitch.service

6、配置计算服务使用的网络

//1、编辑/etc/nova/nova.conf文件并完成下列操作：
[root@compute1 ~]# vim /etc/nova/nova.conf
//1.1、编辑[DEFAULT]小节，配置API接口和驱动：
[DEFAULT]
......
network_api_class=nova.network.neutronv2.api.API                  //neutron提供的API接口
security_group_api=neutron                                        //neutron的安全组开启
linuxnet_interface_driver=nova.network.linux_net.LinuxOVSInterfaceDriver        //配置网卡驱动
firewall_driver=nova.virt.firewall.NoopFirewallDriver             //防火墙配置
//1.2、编辑[neutron]小节，配置访问参数：//配置neutron的相关连接参数
[neutron]
......
url=http://controller.nice.com:9696                               //访问端点，访问neutron的端点，内部访问的端点
auth_strategy=keystone                                            //认证方式
admin_auth_url=http://controller.nice.com:35357/v2.0              //管理员的访问端点
admin_tenant_name=service                                         //租户名称
admin_username=neutron                                            //管理员用户名
admin_password=NEUTRON_PASS                                       //管理员密码

7、完成安装：

//1、创建网络服务初始化脚本的符号连接，
[root@compute1 ~]# ln -s /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini
[root@compute1 ~]# cp /usr/lib/systemd/system/neutron-openvswitch-agent.service /usr/lib/systemd/system/neutron-openvswitch-agent.service.orig
[root@compute1 ~]# ll /usr/lib/systemd/system/neutron-openvswitch-agent.service
-rw-r--r-- 1 root root 437 Oct 30  2014 /usr/lib/systemd/system/neutron-openvswitch-agent.service
//2、修改网络类型
[root@compute1 ~]# sed -i 's,plugins/openvswitch/ovs_neutron_plugin.ini,plugin.ini,g' /usr/lib/systemd/system/neutron-openvswitch-agent.service
//2、重启计算服务：
[root@compute1 ~]# systemctl restart openstack-nova-compute.service
//3、启动OVS代理服务并设置开机自动启动：
[root@compute1 ~]# systemctl enable neutron-openvswitch-agent.service
ln -s '/usr/lib/systemd/system/neutron-openvswitch-agent.service' '/etc/systemd/system/multi-user.target.wants/neutron-openvswitch-agent.service'
[root@compute1 ~]# systemctl start neutron-openvswitch-agent.service
[root@compute1 ~]# systemctl status neutron-openvswitch-agent.service

8、验证（在controller）节点执行下列命令

//1、执行admin环境变量脚本
source admin-openrc.sh
//2、列出neutron代理，确认启动neutron agents成功。
[root@controller ~]# neutron agent-list
+--------------------------------------+--------------------+-------------------+-------+----------------+---------------------------+
| id                                   | agent_type         | host              | alive | admin_state_up | binary                    |
+--------------------------------------+--------------------+-------------------+-------+----------------+---------------------------+
| 25122ee3-54d0-4013-9e32-c752bb444874 | Metadata agent     | network.nice.com  | :-)   | True           | neutron-metadata-agent    |
| 29e66a01-d01a-4bdb-8231-9adcf062b29b | Open vSwitch agent | network.nice.com  | :-)   | True           | neutron-openvswitch-agent |
| 36e27e39-8e6b-4673-914b-ca3dd6ebf5ec | L3 agent           | network.nice.com  | :-)   | True           | neutron-l3-agent          |
| 82964596-8d90-4001-b52a-6aa1e183c92a | DHCP agent         | network.nice.com  | :-)   | True           | neutron-dhcp-agent        |
| a6cdf9f1-426a-4614-ab81-659168f846cf | Open vSwitch agent | compute1.nice.com | :-)   | True           | neutron-openvswitch-agent |
+--------------------------------------+--------------------+-------------------+-------+----------------+---------------------------+

——>9<——创建第一个网络

——>10<——配置外部网络（在controller）节点执行后面的命令

1、创建一个外部网络

//1、执行admin环境变量脚本
[root@controller ~]# source admin-openrc.sh
//2、创建网络：创建一个外部浮动网络
[root@controller ~]# neutron net-create ext-net --shared --router:external True --provider:physical_network external --provider:network_type flat
Created a new network:
+---------------------------+--------------------------------------+
| Field                     | Value                                |
+---------------------------+--------------------------------------+
| admin_state_up            | True                                 |
| id                        | 128ca157-22e0-4ef1-86af-c326e510ef89 |
| name                      | ext-net                              |
| provider:network_type     | flat                                 |
| provider:physical_network | external                             |
| provider:segmentation_id  |                                      |
| router:external           | True                                 |
| shared                    | True                                 |
| status                    | ACTIVE                               |
| subnets                   |                                      |
| tenant_id                 | 7bce6e7e6d724ad188e4f70ad9d51e17     |
+---------------------------+--------------------------------------+
//ext-net --shared：ext-net网络
//--router:external：external在配置文件中指定的外部网络类型
//True --provider:physical_network external：物理网络类型
//--provider:network_type flat：flat也就是浮动网络

2、创建一个外部网络的子网：公网地址的分配地址

//1、创建子网：
//这里的公网地址对外提供的子网，在生生产环境中应该是你向供应商那里去申请的。
//此环境没有供应商提供的公网地址，在neutron中我们设置了100.100.100.11/24 brd 100.100.100.255，假定它为公网地址，通过这个网段的地址链接到虚拟机上是没有问题的
[root@controller ~]# neutron subnet-create ext-net --name ext-subnet \
> --allocation-pool start=100.100.100.12,end=100.100.100.240 \
> --disable-dhcp --gateway 100.100.100.11 100.100.100.0/24
Created a new subnet:
+-------------------+-------------------------------------------------------+
| Field             | Value                                                 |
+-------------------+-------------------------------------------------------+
| allocation_pools  | {"start": "100.100.100.12", "end": "100.100.100.240"} |
| cidr              | 100.100.100.0/24                                      |
| dns_nameservers   |                                                       |
| enable_dhcp       | False                                                 |
| gateway_ip        | 100.100.100.11                                        |
| host_routes       |                                                       |
| id                | d81339e0-4025-454c-b858-0815d2730255                  |
| ip_version        | 4                                                     |
| ipv6_address_mode |                                                       |
| ipv6_ra_mode      |                                                       |
| name              | ext-subnet                                            |
| network_id        | 128ca157-22e0-4ef1-86af-c326e510ef89                  |
| tenant_id         | 7bce6e7e6d724ad188e4f70ad9d51e17                      |
+-------------------+-------------------------------------------------------+
//--name ext-subnet:名称为ext-subnet
//--allocation-pool start=FLOATING_IP_START,end=FLOATING_IP_END:地址从哪开始从哪结束
//--disable-dhcp --gateway EXTERNAL_NETWORK_GATEWAY EXTERNAL_NETWORK_CIDR：指定它的网关及网段，此环境网关指定到外部网卡上，我们没有真实网段


//FLOATING_IP_STAR=起始IP
//FLOATING_IP_END=结束IP
//EXTERNAL_NETWORK_GATEWAY=外部网络网关
//EXTERNAL_NETWORK_CIDR=外部网络网段
//例如，外玩网段为：10.0.0.0/24，浮动地址范围为：10.0.0.100~10.0.0.200；网关为：10.0.0.1
neutron subnet-create ext-net --name ext-subnet \
--allocation-pool start=10.0.0.100,end=10.0.0.200 \
--disable-dhcp gateway 10.0.0.1 10.0.0.0/25

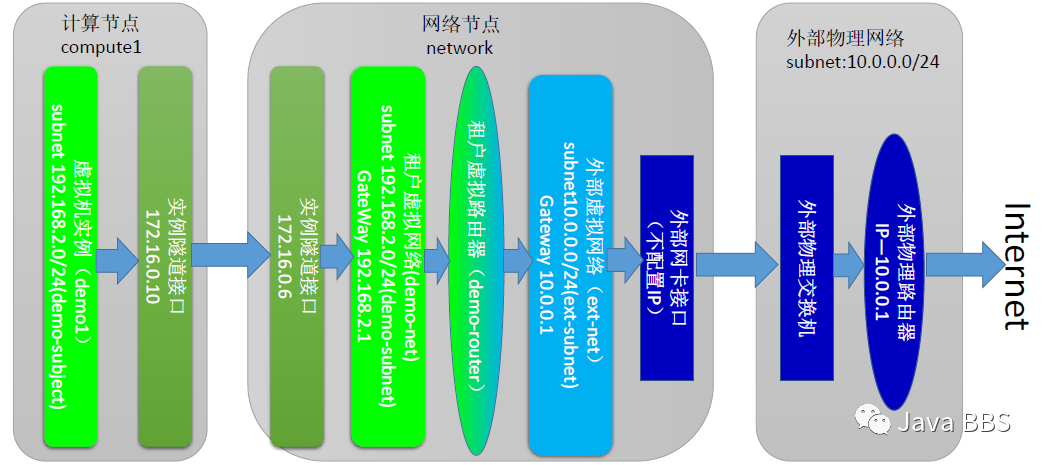

——>10<——配置租户网络（在controller节点执行后面的命令）

创建租户网络
创建租户网络的子网
在租户网络创建一个路由器，用来连接外部我那个和租户网

1、创建一个租户网络

//1、执行demo环境变量脚本
[root@controller ~]# source demo-openrc.sh
//2、创建租户网络
[root@controller ~]# neutron net-create demo-net
Created a new network:
+-----------------+--------------------------------------+
| Field           | Value                                |
+-----------------+--------------------------------------+
| admin_state_up  | True                                 |
| id              | 594c06f8-09a3-4d37-b5aa-a6f250356332 |
| name            | demo-net                             |
| router:external | False                                |
| shared          | False                                |
| status          | ACTIVE                               |
| subnets         |                                      |
| tenant_id       | 5f158b7cfb7448d18921158f9c92918f     |
+-----------------+--------------------------------------+

2、创建一个租户网络的子网

//1、创建子网
neutron subnet-create demo-net --name demo-subnet \
--gateway TENANT_NETWORK_GATEWAY  TENANT_NETWORK_CIDR
//TENANT_NETWORK_GATEWAY=租户网的网关
//TENANT_NETWORK_CIDR=租户网的网段
//这个子网就可以随便分配了，只要和之前创建的网段不要冲突就可以了
//例如，租户网的网段为192.168.2.0/24,网关为192.168.2.1（网关通常默认为，1）
[root@controller ~]# neutron subnet-create demo-net --name demo-subnet \
> --gateway 192.168.2.1 192.168.2.0/24
Created a new subnet:
+-------------------+--------------------------------------------------+
| Field             | Value                                            |
+-------------------+--------------------------------------------------+
| allocation_pools  | {"start": "192.168.2.2", "end": "192.168.2.254"} |
| cidr              | 192.168.2.0/24                                   |
| dns_nameservers   |                                                  |
| enable_dhcp       | True                                             |
| gateway_ip        | 192.168.2.1                                      |
| host_routes       |                                                  |
| id                | 33b3861c-9dfc-4768-b226-ccd5e85577f9             |
| ip_version        | 4                                                |
| ipv6_address_mode |                                                  |
| ipv6_ra_mode      |                                                  |
| name              | demo-subnet                                      |
| network_id        | 594c06f8-09a3-4d37-b5aa-a6f250356332             |
| tenant_id         | 5f158b7cfb7448d18921158f9c92918f                 |
+-------------------+--------------------------------------------------+

3、在租户网络创建一个路由器，用来连接外部网和租户网

//1、创建路由器
[root@controller ~]# neutron router-create demo-router
Created a new router:
+-----------------------+--------------------------------------+
| Field                 | Value                                |
+-----------------------+--------------------------------------+
| admin_state_up        | True                                 |
| external_gateway_info |                                      |
| id                    | 211ed5ae-7c05-44ca-9fc4-be68348cb44b |
| name                  | demo-router                          |
| routes                |                                      |
| status                | ACTIVE                               |
| tenant_id             | 5f158b7cfb7448d18921158f9c92918f     |
+-----------------------+--------------------------------------+
//2、附加路由器到demo租户的子网：路由网卡添加，添加一个subnet的网络
[root@controller ~]# neutron router-interface-add demo-router demo-subnet
Added interface 4d8bd260-1795-46b8-b61f-e2fb889d601e to router demo-router.
//3、通过设置网关，使路由器附加到外部网：通过设置网关的方式，网关为ext-net，也就是我们的浮动网络
[root@controller ~]# neutron router-gateway-set demo-router ext-net
Set gateway for router demo-router

4、确认连接

//1、查看路由器获取到的IP：
[root@controller ~]# neutron router-list
+--------------------------------------+-------------+-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| id                                   | name        | external_gateway_info                                                                                                                                                                     |
+--------------------------------------+-------------+-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
| 211ed5ae-7c05-44ca-9fc4-be68348cb44b | demo-router | {"network_id": "128ca157-22e0-4ef1-86af-c326e510ef89", "enable_snat": true, "external_fixed_ips": [{"subnet_id": "d81339e0-4025454c-b858-0815d2730255", "ip_address": "100.100.100.12"}]} |
+--------------------------------------+-------------+-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------+
//这个路由上分配了一个IP地址是100.100.100.12
//在物理本地笔记本上打开网络配置VMnet3，修改IPV4的地址Wie100.100.100.240和这个网段相互匹配
//通过cmd窗口ping 100.100.100.12是否ping通；也就说明通过外部网络可以访问到路由器了，network节点配置完成。
C:\Users\Administrator>ping 100.100.100.12
正在 Ping 100.100.100.12 具有 32 字节的数据:
来自 100.100.100.12 的回复: 字节=32 时间=1ms TTL=64
来自 100.100.100.12 的回复: 字节=32 时间<1ms TTL=64
来自 100.100.100.12 的回复: 字节=32 时间<1ms TTL=64
来自 100.100.100.12 的回复: 字节=32 时间<1ms TTL=64
//2、在任何一台外部主机上ping路由器获取到的外部地址

辅助文本

三、构建实验OpenStack.Networking(neutron)(yuanjian)

——>1<——安装并配置controller节点

配置先决条件
安装网络服务组件
配置网络服务组件
配置Modular Layer2(ML2)插件）
配置计算服务使用Neutron
完成安装
验证

1、配置先决条件

//1、创建数据库，完成下列步骤
//1.1、使用root用户连接mysql数据库
mysql -u root -p
//1.2、穿件neutron数据库
CREATE DATABASE neutron;
//1.3、创建数据库用户neutron，并授予neutron用户对neutron数据库完全控制权限
GRANT ALL PRIVILEGES ON neutron.*TO'neutron'@'localhost'IDENTIFIED BY 'NEUTRON_DBPASS';
GRANT ALL PRIVILEGES ON neutron.*TO'neutron'@'%'IDENTIFIED BY 'NEUTRON_DBPASS';'
//1.4、退出数据库连接
//2、执行admin环境变量脚本
source admin-openrc.sh
//3、在认证服务中创建网络服务的认证信息，完成下列步骤：
//3.1、创建neutron用户
keystone user-create --name neutron --pass NEUTRON_PASS
//3.2、连接neutron用户到service租户和admin角色
keystone user-role-add --user neutron --tenant service --role admin
//3.3、创建neutron服务
keystone service-create --name neutron --type network --description "OpenStack Networking"
//3.4、创建neutron服务端点
 keystone endpoint-create \
--service-id $(keystone service-list | awk '/ compute / {print$2}') \
--publicurl http://controller.nice.com:9696 \
--adminurl http://controller.nice.com:9696 \
--internalurl http://controller.nice.com:9696 \
--region regionOne

2、安装网络服务组件

yum install openstack-neutron openstack-neutron-ml2 python-neutronclient which

3、配置网络服务组件

//1、编辑/etc/neutron/neutron.conf文件，并完成下列操作：
//1.1、编辑[database]小节，配置数据库访问
[database]
......
connection=mysql://neutron:NEUTRON_DBPASS@controller.nice.com/neutron
//1.2、编辑[DEFAULT]
......
rpc_backend=rabbit
rabbit_host=controller.nice.com
rabbit_password=RABBIT_PASS
//1.3、编辑[DEFAULT]和[keystone_authtoken]小节，配置认证服务访问：
[DEFAULT]
......
auth_uri=http://controller.nice.com:5000/v2.0
identity_uri=http://controller.nice.com:35357
admin_tenant_name=service
admin_user=neutron
admin_password=NEUTRON_PASS
//1.4、编辑[DEFAULT]小节，启用Modular Layer2(ML2)插件，路由服务和重叠IP地址功能：
[DEFAULT]
......
core_plugin=ml2
service_plugins=route
allow_overhapping_ip=True
//1.5、编辑[DEFAULT]小节，配置当网络拓扑结构发生变化时通知计算服务：
[DEFAULT]
......
notify_nova_on_port_status_changes=True
notify_nova_on_port_data_changes=True
nova_url=http://controller.nice.com:8774/v2
nova_region_name=regionOne
nova_admin_username=nova
nova_admin_tenant_id=SERVICE_TENANT_ID
nova_admin_password=NOVA_PASS
//1.6、（可选）在[DEFAULT]小节中配置详细日志输出，方便排错。
[DEFAULT]
......
verbose=True

3、配置Modular Layer2（ML2)plug-in

//1、编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件，并完成下列操作：
//1.1、编辑[ml2]小节，启用flat和generic routing encapsulation（GRE）网络类型驱动，
//配置GRE租户网络和OVS驱动机制。
[ml2]
......
type_drivers=flat,gre
tenant_network_type=gre
mechanism_drivers=openvswitch
//1.2、编辑[ml2_type_gre]小节，配置隧道标识范围：
[ml2_type_gre]
......
tunnel_id_ranges=1:1000
//1.3、编辑[securitygroup]小节，启用安全组，启用ipset并配置OVS防火墙驱动：
[securitygroup]
......
enable_security_group=True
enable_ipset=True
firewall_driver=neutron.agent.linux.iptables_firewall.OVSHybidlptablesFirewallDriver

4、配置计算服务使用neutron

//默认情况下，计算服务使用传统网络，我们需要重新配置
//1、编辑/etc/nova/nova.conf文件，并完成下列操作：
//1.1、编辑[DEFAULT]小节，配置API接口和驱动程序:
[DEFAULT]
......
network_api_class=nova.network.neutronv2.api.API
security_group_api=neutron
linuxnet_interface_driver=nova.network.linux_net.LinuxOVSInterfaceDriver
firewall_driver=nova.virt.firewall.NoopFirewallDriver
//1.4、编辑[neutron]小节，配置访问参数:
[neutron]
......
url=http://controller.nice.com:9696
auth_strategy=keystone
admin_auth_url=http://controller.nice.com:35357/v2.0
admin_tenant_name=service
admin_username=neutron
admin_password=NEUTRON_PASS

5、完成配置

//1、为ML2 插件配置文件创建连接文件。
ln -s /etc/neutron/plugins/ml2/ml2_conf.ini/etc/neutron/plugin.ini
//2、初始化数据库
su -s /bin/sh -c "neutron-db-manage --config-file /etc/neutron/neutron.conf --config-file /etc/neutron/plugins/ml2/ml2_conf.ini upgrade juno" neutron
//3、重新启动计算服务
systemctl restart  openstack-nova-api.service openstack-nova-scheduler.service openstack-nova-conductor.service
//4、启动网络服务并配置开机自动启动
systemctl enable neutron-server.service
systemctl start neutron-server.service

6、验证

//1、执行admin环境变量脚本
source admin-openrc.sh
//2、列出加载的扩展模块，确认启动neutron-server进程
neutron ext-list

——>2<——安装并配置network节点

配置先决条件
安装网络组件
配置网络通用组件
配置Modular Layer 2（ML2)plug-in
配置Layer-3(L3)agent
配置DHCP agent
配置metadata agent
配置Open vSwitch(OVS)服务
完成安装
验证

1、配置先决条件

//1、编辑/etc/sysctl.conf文件，包含下列参数：
net.ipv4.ip_forward=1
net.ipv4.conf.all.rp_filter=0
net.ipv4.conf.default.rp_filter=0
//2、是更改生效
sysctl -p

2、安装网络组件

yum install openstack-neutron openstack-neutron-ml2 openstack-neutron-openvswitch

3、配置网络通用组建

//网络通用组建配置包含认证机制，消息队列及插件。
//1、编辑/etc/neutron/neutron.conf文件并完成下列操作
//1.1、编辑[database]小节，注释任何connection选项，因为network节点不能直接连接数据库。
//1.2、编辑[DEFAULT]小节，配置RabbitMQ消息队列访问
[DEFAULT]
......
rpc_backend=rabbit
rabbit_host=controller.nice.com
rabbit_password=RABBIT_PASS
//1.3、编辑[DEFAULT]和[keystone_authtoken]小节，配置认证服务访问：
[DEFAULT]
......
auth_strategy=keystone
[keystone_authtoken]
......
aut_uri=http://controller.nice.com:5000/v2.0
dentity_uri=http://controller.nice.com:35357
admin_tenant_name=service
admin_user=neutron
admin_password=NEUTRON_PASS
//1.4、编辑[DEFAULT]小节，启用Moudlar Layer（ML2)插件，路由服务和重叠IP地址功能；
[DEFAULT]
......
core_plugin=ml2
service_plugins=router
allow_overlapping_ips=True
//1.5、（可选）在[DEFAULT]小节中配置详细日志输出。方便排错。
[DEFAULT]
......
verbose=True

4、配置Modular Layer2（ML2)plug-in

//ML2插件使用Open VSwitch（OVS）机制为虚拟机实例提供网络框架，
//1、编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件并完成下列操作。
//1.1、编辑[ml2]小节，启用flat和generic routing encapsulation（GRE）网络类型驱动，配置GRE租户网络和OVS驱动机制
[ML2]
......
type_drivers=flat,gre
tenant_network_type=gre
mechanism_drivers=openswitch
//1.2、编辑[ml2_type_flat]小节，配置外部网络：
[ml2_type_flat]
......
flat_networks=external
//1.3、编辑[ml2_type_gre]小节，配置隧道表示范围：
[ml2_type_gre]
......
tunnel_id_ranges=1:1000
//1.4、编辑[securitygroup]小节，启用安全组，启用ipset并配置OVS防火墙驱动：
[securitygroup]
......
enable_security_group=True
enable_ipset=True
firewall_driver=neutron.agent.linux.iptables_firewall.OVSHybidIptablesFirewallDriver
//1.5、编辑[OVS]小节，配置Open vSwitch(OVS)代理
[OVS]
......
local_ip=INSTANCE_TUNNELS_INTeRFACE_IP_ADDRESS
tunnel_type=gre
enable_tunneling=True
bridge_mappings=external:br-ex

5、配置Layer-3(L3)agent

//1、编辑/etc/neutron/l3_agent.ini文件并完成下列配置：
//1.1、编辑[DEFAULT]小节，配置驱动，启用网络命名空间，配置外部网络桥接
[DEFAULT]
......
interface_driver=neutron.agent.linux.interface.OVSInterfaceDriver
use_namespaces=True
external_network_bridge=bro-ex
//1.2、（可选）在[DEFAULT]小节中配置详细日志输出，方便排错。
[DEFAULT]
......
verbose=True

——>3<——

1、配置DHCP agent

//1、编辑/etc/neutron/dhcp_agent.ini文件并完成下列步骤：
//1.1、编辑[DEFAULT]小节，配置驱动和启用命名空间
[DEFAULT]
......
interface_driver=neutron.agent.linux.interface.OVSInterfaceDriver
use_namespaces=True
//1.2、（可选）在[DEFAULT]小节中配置详细日志输出，方便排错。
[DEFAULT]
......
verbose=True
//2、（可选，在VMware虚拟机中可能是必要的！）配置DHCP选项，将MUT改为1454bytes，以改善网络性能；
//2.1、编辑/etc/neutron/dhcp_agent.ini文件并完成下列步骤；
//编辑[DEFAULT]小节，启用dnsmasq配置：
[DEFAULT]
......
dnsmasq_config_file=/etc/neutron/dnsmasq-neutron.conf
//2.2、创建并编辑/etc/neutron/dnsmasq-neutron.conf文件并完成下列配置：
//启用DHCP MTU选项（26）并配置值为1454bytes
dhcp-iption-force=26,1454
user=neutron
group=neutron
//2.3、终止任何已经存在的dnsmasq进行
pkill dnsmasq

——>4<——

1、配置metadata agent

//1、编辑/etc/neutron/metadata_agent.ini文件并完成下列配置：
//1.1、编辑[DEFAULT]小节，配置访问参数：
[DEFAULT]
......
auth_url=http://controller.nice.com:5000/v2.0
auth_region=regionOne
admin_tenant_name=service
admin_user=neutron
admin_password=NEUTRON_PASS
//1.2、编辑[DEFAULT]小节，配置元数据主机：
[DEFAULT]
......
nova_metadata_ip=controller.nice.com
//1.3、编辑[DEFAULT]小节，配置元数据代理共享机密暗号：
[DEFAULT]
......
metadata_proxy_shared_secret=METADATA_SECRET
//1.4、(可选）在[DEFAULT]小节中配置详细日志输出，方便排错.
[DEFAULT]
......
verbose=True

2、在controller节点，编辑/etc/nova/nova.conf文件并完成下列配置

//1、编辑[neutron]小节，启用元数据代理并配置机密暗号：
[neutron]
......
service_metadata_proxy=True
metadata_proxy_shared_secret=METADATA_SECRET

3、在controller节点，重新启动compute.API服务

systemctl restart openstack-nova-api.service

——>5<——配置Open VSwitch（OVS）服务

在neutron节点配置

//1、启动OVS服务并配置开机自动启动
systemctl enable openvswitch.service
systemctl start openvswitch.service
//2、添加外部网桥(external bridge)
ovs-vsctl add-br br-ex
//3、添加一个端口到外部网桥，用于连接外部物理网络
ovs-vsctl add-port br-ex INTERFACE_NAME
//注：
//将INTERFACE_NAME换成实际连接外部网卡接口名，如：eth2或eno50332208

——>6<——完成安装

//1、创建网络服务初始化脚本符号连接
#ln -s /etc/neutron/plugins/ml2/ml2_conf.ini/etc/neutron/plugin.ini
#cp /usr/lib/systemd/system/meutron-openvswitch-agent.service /usr/lib/systemd/system/neutron-openvswitch-agent.service
//2、启动网络服务并能设置开机自动启动
#systemctl enable neutron-openvswitch-agent.service neutron-l3-agent.service neutron-dhcp-agent.service neutron-metadata-agent.service neutron-ovs-cleanup.service
#systemctl start  neutron-openvswitch-agent.service neutron-l3-agent.service neutron-dhcp-agent.service neutron-metadata-agent.service neutron-ovs-cleanup.service

——>7<——验证（在controller）节点执行下列命令：

//1、执行admin环境变量脚本
source admin-openrc.sh
//2、列出neutron代理，确认启动neutron agents成功：
neutron agent-list

——>8<——安装并配置compute1节点（若是你部署了多个compute节点的情况，重复去配置，方案是一样的）

配置先决条件
安装网络组件
配置网络通用组建
配置Modular Layer2（ML2)plug-in
配置Open VSwitch（OVS）service
配置计算服务使用网络
完成安装
验证

1、配置先决条件

//1、编辑/etc/sysctl.conf文件，使其包含下列参数：
net.ipv4.conf.all.rp_filter=0
net.ipv4.conf.default.rp_filter=0
//2、使/etc/sysctl.conf文件中更改生效。
sysctl -p

2、安装网络组件

yum install openstack-neutron-ml2 openstack-neutron-openvswitch

3、配置网络通用组件

//1、编辑/etc/neutron/neutron.conf文件并完成下列操作：
//1.1、编辑[database]小节，注释左右connection配置项，因为计算节点不能直接连接数据库
//1.2、编辑[DEFAULT]小节，配置RabbitMQ消息代理访问：
[DEFAULT]
......
rpc_backend=rabbit
rabbit_host=controller.nice.com
rabbit_password=RABBIT_PASS
//1.3、编辑[DEFAULT]和[keystone_authtoken]小节，配置认证服务访问：
[DEFAULT]
......
auth_strategy=keystone
[keystone_authtoken]
......
auth_uri=http://controller.nice.com:5000/v2.0
identity_uri=http://controller.nice.com:35357
admin_tenant_name=service
admin_user=neutron
admin_password=NEUTRON_PASS
//1.4、编辑[DEFAULT]小节，启用Modular Layer2（ML2)，路由服务和重叠ip地址功能：
[DEFAULT]
......
core_plugin=ml2
service_plugins=router
allow_overlapping_ip=True
//1.5、（可选）在[DEFAULT]小节中配置详细日志输出，方便排错。
[DEFAULT]
......
verbose=True

4、配置Modular Layer2（ML2)plug-in

//1、编辑/etc/neutron/plugins/ml2/ml2_conf.ini文件并完成下列操作：
//1.1、编辑[ml2]小节，启用flat和generic routing encapsulation（GRE）网络类型驱动，GRE租户网络和OVS机制驱动。
[ml2]
......
type_drivers=flat,gre
tenant_network_types=gre
mechanism_drivers=openvswitch
//1.2、编辑[ml2_type_gre]小节，配置隧道标识符（id）范围：
[ml2_type_gre]
......
tunnel_id_ranges=1:1000
//1.3、编辑[securitygroup]小节，启用安装组，ipset并配置OVS iptables防火墙驱动：
[securitygroup]
......
enable_security_group=True
enable_ipset=True
firewall_driver=neutron.agent.linux.iptables_firewall.OVSHybridIptablesFirewallDriver
//1.4、编辑[OVS]小节，配置Open VSwitch（OVS）agent：
[OVS]
......
loca_ip=INSTANCE_TUNNELS_INTERACE_IP_ADDRESS
tunnel_type=gre
enable_tunneling=True

5、配置Open VSwitch（OVS）service

//1、启动OVS服务并设置开机自动启动：
systemctl enable openvswitch.service
systemctl start  openvswitch.service

6、配置计算服务使用的网络

//1、编辑/etc/nova/nova.conf文件并完成下列操作：
//1.1、编辑[DEFAULT]小节，配置API接口和驱动：
[DEFAULT]
......
network_api_class=nova.network.neutronv2.api.API
security_group_api=neutron
linuxnet_interface_driver=nova.network.linux_net.LinuxOVSInterfaceDriver
firewall_driver=nova.virt.firewall.NoopFirewallDriver
//1.2、编辑[neutron]小节，配置访问参数：
[neutron]
......
url=http://controller.nice.com:9696
auth_strategy=keystone
admin_auth_url=http://controller.nice.com:35357/v2.0
admin_tenant_name=service
admin_username=neutron
admin_password=NEUTRON_PASS

7、完成安装：

//1、创建网络服务初始化脚本的符号连接，
#ln -s /etc/neutron/plugins/ml2/ml2_conf.ini/etc/neutron/plugin.ini
#cp /usr/lib/systemd/system/neutron-openvswitch-agent.service /usr/lib/systemd/system/neutron-openvswitch-agent.service.orig
#sed -i's,plugins/openvswitch.ovs_neutron_plugin.ini,plugin.ini,g' /usr/lib/systemd/system/neutron-openvswitch-agent.service
//2、重启计算服务：
# systemctl restart openstack-nova-compute.service
//3、启动OVS代理服务并设置开机自动启动：
#systemctl enable neutron-openvswitch-agent.service
#systemctl start  neutron-openvswitch-agent.service

8、验证（在controller）节点执行下列命令

//1、执行admin环境变量脚本
source admin-openrc.sh
//2、列出neutron代理，确认启动neutron agents成功。
neutron agent-list

——>9<——创建第一个网络

——>10<——配置外部网络（在controller）节点执行后面的命令

1、创建一个外部网络

//1、执行admin环境变量脚本
source admin-openrc.sh
//2、创建网络
neutron net-create ext-net-shared --router:external True --provider:physical_network external --provider:network_type flat

2、创建一个外部网络的子网

//1、创建子网：
neutron subnet-create ext-net --name ext-subnet \
--allocation-pool start=FLOATING_IP_START,end=FLOATING_IP_END \
--disable-dhcp --gateway EXTERNAL_NETWORK_GATEWAY EXTERNAL_NETWORK_CIDR
//FLOATING_IP_STAR=起始IP
//FLOATING_IP_END=结束IP
//EXTERNAL_NETWORK_GATEWAY=外部网络网关
//EXTERNAL_NETWORK_CIDR=外部网络网段
//例如，外玩网段为：10.0.0.0/24，浮动地址范围为：10.0.0.100~10.0.0.200；网关为：10.0.0.1
neutron subnet-create ext-net --name ext-subnet \
--allocation-pool start=10.0.0.100,end=10.0.0.200 \
--disable-dhcp gateway 10.0.0.1 10.0.0.0/25

——>10<——配置租户网络（在controller节点执行后面的命令）

创建租户网络
创建租户网络的子网
在租户网络创建一个路由器，用来连接外部我那个和租户网

1、创建一个租户网络

//1、执行demo环境变量脚本
source demo-openrc.sh
//2、创建租户网络
neutron net-create demo-net

2、创建一个租户网络的子网

//1、创建子网
neutron subnet-create demo-net --name demo-subnet \
--gateway TENANT_NETWORK_GATEWAY  TENANT_NETWORK_CIDR
//TENANT_NETWORK_GATEWAY=租户网的网关
//TENANT_NETWORK_CIDR=租户网的网段
//例如，租户网的网段为192.168.2.0/24,网关为192.168.2.1（网关通常默认为，1）
neutron subnet-create demo-net --name demo-subnet \
--gateway 102.168.2.1 192.168.2.0/24

3、在租户网络创建一个路由器，用来连接外部网和租户网

//1、创建路由器
neutron router-create demo-router
//2、附加路由器到demo租户的子网
neutron router-interface-add demo-route demo-subnet
//3、通过设置网关，使路由器附加到外部网
neutron router-gateway-set demo-router ext-net

4、确认连接

//1、查看路由器获取到的IP：
neutron router-list
//2、在任何一台外部主机上ping路由器获取到的外部地址

END

声明：JavaBBS论坛主要用于IT技术专题的交流学习，为开源技术爱好者提供广泛、权威的技术资料。若您在技术专题有更好的想法或者建议，欢迎交流！！！

原创|NO.C.0006——OpenStack.neutron|neutron架构|构建neutron|配置network节点|

评论
