一、组件说明：版本对应的组件

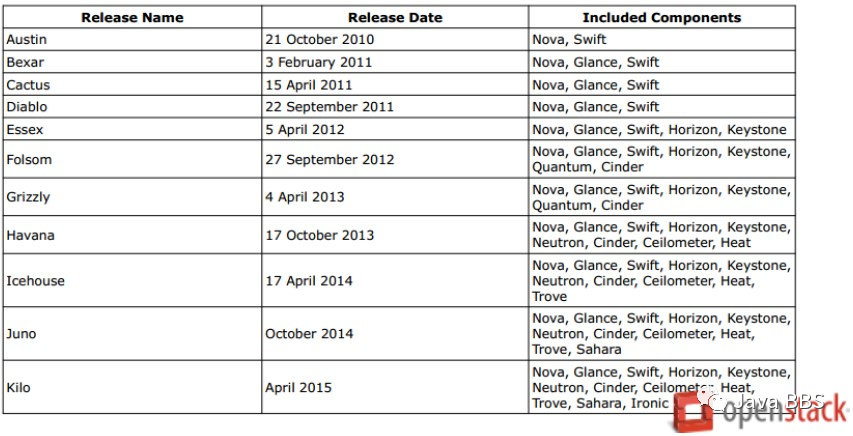

1、OpenStack的发展版本

2、版本概述

版本以OpenStack的首字母命名）I版/J版/K版/O版/生产环境一般使用J版

3、当前版本的核心组件（J版里所有的模块）

Compute（Nova）计算服务：核心，底层是虚拟化，真正和虚拟化去交互的部分
Image Service（Glance）镜像服务：权限认证，不同版本的供给，
Object Storage（Swift）对象存储：放在云管理中的分布式存储，类似于云存储，挂载使用。
Block Storage（Cinder）块存储：提供块存储的服务，通过ISCSI协议创建提供块存储的共享
Networking（Neutron）网络服务：单组网络（基本的二层网络）多组网络（包含三层网络）较为复杂的组件）虚拟机IP地址的分配，沟通。华为提供的开源组件
Dashboard（Horizon）仪表板：提供BS结构的，Python的web模板，
Identity Service（Keystone）认证服务：OpenStack是一个框架，功能选择非常多。认证所有的请求都要交给keystone去认证，所有的服务都通过keystone来分给用户。提供了一个标准的认证环境
Orchestration（Heat）编排：编排工具，相当于一个解释器，
Telemetry（Ceilometer）监控：当前虚拟机消耗资源的统计，也就实现了付费的模式的计量单位。
Database Service（Trove）数据库服务：给其它组件提供了统一的数据库接入的标准;底层服务。
Data Processing（Sahara）数据处理：通过Sahara和Hadoop结合，达到一个在OpenStack部署Hadoop的数据处理能力。

二、安装结构说明（硬件环境准备，网络环境规划，部署模块规划）

1、基础环境说明：

操作系统：Centos7
OpenStack版本：juno选择的是J版第四个版本
关闭防火墙和Selinux（不关闭selinux也会有对应的组件去配置selinux）（前端会有一个物理防火墙，虚拟机内部也有对应的相当于防火墙的安全组件）所以是可以关闭的。
Controller Node：1 processor，2GB memory，and 5GB storage
Network Node：1 processor，512MB memory，and 5GB storage
Compute Node：1 processor，2GB memory， and 10GB storage

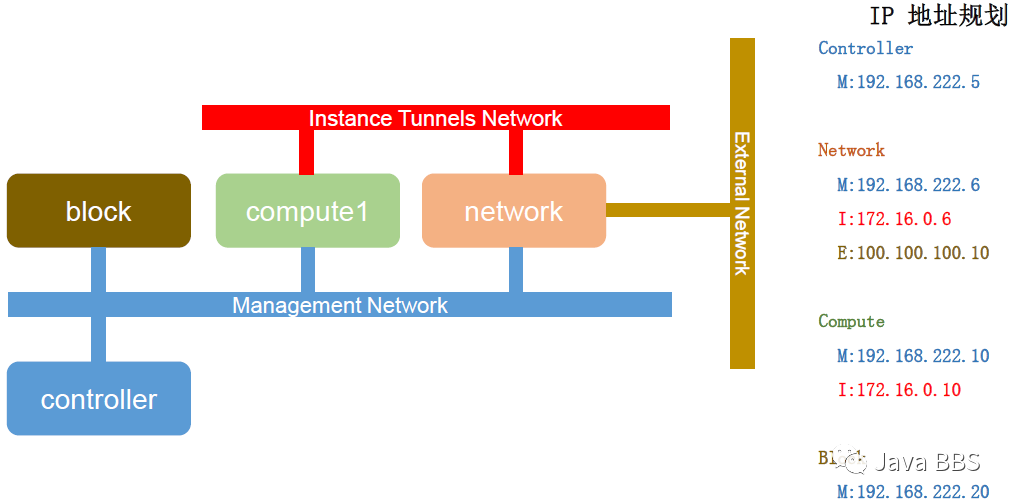

2、网路结构拓扑情况

注：采用分布式的安装结构：不把所有的组件安装在同一台主机中，最少四台虚拟机。

Controller节点：控制节点：Keystone/Trove/Glance/比较简单的服务部署在controller节点上
block节点：Cinder块存储；
Compute节点：Nova
network节点：Neutron：

3、三种不同的网络类型：

Management Network：管理网络：组件之间的沟通是管理网络；
Instance Tunnels Network：实例网络：虚拟机与虚拟机之间的通讯都是实例网络，
External Network：外部网络，如果你的虚拟机由公网沟通的话，需走外部网络；外部网络让Neutron节点代理。

4、IP地址的规范：

//controller：IP：192.168.222.5                                       只配置一块网卡；
//block：IP：192..168.222.20                                     只配置一块网卡
//Compute1    IP：192.168.222.10/172.16.0.10                          两块网卡；不同网段
//network       IP：192.168.222.6/172.16.0.6/100.100.100.10             三块网卡，三个不同网段

5、资源配置情况

//controller节点虚拟机：2U/1.5GB/1N/100GB/（建议使用2核CPU/1.5GB的内存/1块网卡/100GB存储能力）
//computer节点虚拟机：MAX U/MAXGB/2N/100GB/（可以给他最大的资源/因为所有的虚拟机都是在computer上运行的，你的环境能给他多大就给多大/2块网卡/存储建议给大一点/虚拟机系统盘就是在computer上）
//nuetron节点虚拟机：2U/1.5GB/2N/20GB/（cpu2U/1.5GB的内存/3块网卡/存储给20GB即可/没有太多的资源去存储）
//block节点虚拟机：3U/1GB/1N/20GB、100GB/（2核CPU即可/1GB内存，没有太多的资源需要/1块网卡/20GB系统安装，100GB作为块存储的底层提供,必须大于两块）

三、基础环境构建OpenStack环境初始化(实验专题)

//1、硬件资源配置信息
//Openstack-controller：内存：1.5GB  处理器：2核    硬盘：100GB（单个文件模式）        网络：VMnet1（仅主机模式）；操作系统：CentOS-7.0-1406-x86_64-Everything
//openstack-compute：内存：4GB    处理器：2核    硬盘：100GB（单个文件模式）        网络：VMnet1/VMnet2（仅主机模式）；操作系统：CentOS-7.0-1406-x86_64-Everything
//openstack-block：内存：1.5GB  处理器：2核  硬盘：100GB/100GB/100GB(单个文件模式） 网络：VMnet1（仅主机模式）；操作系统：CentOS-7.0-1406-x86_64-Everything
//openstack-neutron：内存：1.5GB  处理器：2核  硬盘：100GB（单个文件模式）      网络：VMnet1/VMnet2/VMnet3(仅主机模式）操作系统：CentOS-7.0-1406-x86_64-Everything




//2、网络规划：
//Openstack-controller：VMnet1:192.168.222.5
//openstack-compute：VMnet1:192.168.222.10    VMnet2:172.16.0.10
//openstack-block：VMnet1:192.168.222.20
//openstack-neutron：VMnet1:192.168.222.6    VMnet2:172.16.0.6    VMnet3:100.100.100.10


//3、局域网组网IP地址：serv-U：192.168.222.240
//操作系统：Infrastructure Server


//基础环境配置：
//1、关闭防火墙
[root@localhost ~]# systemctl stop firewalld.service
[root@localhost ~]# systemctl disable firewalld.service
//2、关闭selinux
[root@localhost ~]# vim /etc/sysconfig/selinux
SELINUX=disabled
//3、关闭网卡守护进程
[root@localhost ~]# systemctl stop NetworkManager
[root@localhost ~]# systemctl disable NetworkManager
//配置IP地址：
[root@network ~]# vim /etc/sysconfig/network-scripts/ifcfg-eno16777736
BOOTPROTO=static
IPADDR=192.168.222.6
NETMASK=255.255.255.0
ONBOOT=yes
[root@network ~]# systemctl restart network.service
//4、配置局域网YUM源
[root@localhost ~]# mkdir /etc/yum.repos.d/back/
[root@localhost ~]# mv /etc/yum.repos.d/CentOS* /etc/yum.repos.d/back/
[root@localhost ~]# vim /etc/yum.repos.d/ftp.repo
[base]
name=base
baseurl=ftp://a:a@192.168.222.240/7/os/x86_64/
enabled=1
gpgcheck=0


[updates]
name=updates
baseurl=ftp://a:a@192.168.222.240/7/updates/x86_64/
enabled=1
gpgcheck=0


[extras]
name=extras
baseurl=ftp://a:a@192.168.222.240/7/extras/x86_64/
enabled=1
gpgcheck=0


[epel]
name=epel
baseurl=ftp://a:a@192.168.222.240/7/epel
enabled=1
gpgcheck=0


[rdo]
name=rdo
baseurl=ftp://a:a@192.168.222.240/7/rdo
enabled=1
gpgcheck=0
// :%s/10.0.0.200/192.168.222.240\/7/g                    //批量修改IP地址并添加内容
[root@localhost ~]# yum clean all
[root@localhost ~]# yum makecache
//5、设定主机名：
[root@localhost ~]# hostnamectl  set-hostname network.nice.com
//6、安装OpenStack预备包
//1>安装yum-plugin-priorities包，防止高优先级软件被低优先级软件覆盖
[root@localhost ~]# yum install -y yum-plugin-priorities
//2>更新操作系统
[root@localhost ~]# yum upgrade
//3>安装openstack-selinux自动管理selinux
[root@localhost ~]# yum install -y openstack-selinux            //selinux若没关闭的情况下执行该命令安装该软件包，若关闭，就不需要执行

辅助文本：

三、基础环境构建：OpenStack环境初始化(yuanjian)

//1、先决条件：
//1>关闭NetworkManager
systemctl stop NetworkManager
systemctl disable NetworkManager
//2>关闭防火墙
systemctl  disable firewalld
systemctl  stop firewalld
//3>设置主机名
hostnamectl  set-hostname xx.xx.xx


//2、配置DNS服务器或者使用hosts进行主机名的IP对应
controller.nice.com        192.168.x.5
network.nice.com            192.168.x.6
compute1.nice.com            192.168.x.10
compute2.nice.com                192.168.x.11
block1.nice.com         192.168.x.20
block2.nice.com         192.168.x.21
object.nice.com             192.168.x.30
object.nice.com                192.168.x.31


//3、配置时间同步服务器
controller.nice.com            ntp server controller
other server                         ntp client


//4、安装OpenStack预备包
//1>安装yum-plugin-priorities包，防止高优先级软件被低优先级软件覆盖
yum install -y yum-plugin-priorities
//2>安装epel扩展yum源                                //公网yum源的配置
yum install -y http://dl.fedoraproject.org/pub/epel/7/x86_64/e/epel-release-7-2.noarch.rpm
//3>安装OpenStack yum源                               //公网yum源的配置
yum install -y http://rdo.fedorapeople.org/openstack-juno/rdo-release-juno.rpm
//4>更新操作系统
yum upgrade
//5>安装openstack-selinux自动管理selinux
yum install -y openstack-selinux


//5、为controller节点安装数据库
//1>安装mariadb软件包
yum install -y mariadb mariadb-server MySQL-python
//2>编辑/etc/yum.cnf软件，设置绑定IP，默认数据库引擎及默认字符集为UTF-8
[mysqld]
bind-address = 192.168.222.5
default-storage-engine = innodb
innodb_file_per_table
collation-server = utf8_general_ci
init-connect = 'SET NAMES utf8'
character-set-server = utf8
//3>启动数据库并设置为开机自启动
systemctl enable mariadb
systemctl start mariadb
//4>初始化数据库脚本
mysql_secure_installation


//6、安装Messaing Server服务
//1>功能：协调操作和状态信息服务
//2>常用的消息代理软件
RabbitMQ
Qpid
ZeroMQ
//3>在controller节点安装RabbitMQ
//安装RabbitMQ软件包
yum install -y rabbitmq-server
//启动服务并设置为开机自启动
systemctl enable rabbitmq-server
systemctl start rabbitmq-server
//rabbitmq默认用户名和密码是guest，可以通过下列命令修改
rabbitmqctl change_password guest new_password

注：网络配置：仅主机模式（本地网络模式配置）：

VMware Network Adapter VMnet1：IP地址：10.10.10.240        255.255.255.0          192.168.1.1
                   高级：IP地址：192.168.222.240      10.10.10.240    网关：192.168.1.1
VMware Network Adapter VMnet2：IP地址：172.16.0.240        255.255.255.0
                  高级：IP地址：172.16.0.240        255.255.255.0
VMware Network Adapter VMnet3：IP地址：100.100.100.240      255.255.255.0
                  高级：IP地址：100.100.100.240      255.255.255.0
