Springboot+Vue实现从数据库中获取数据生成树状图在前端页面展示功能

Java引导者 2020-09-03

1315

点击上方 web项目开发，选择设为星标

优质文章，及时送达

效果图

前端初始叶绵

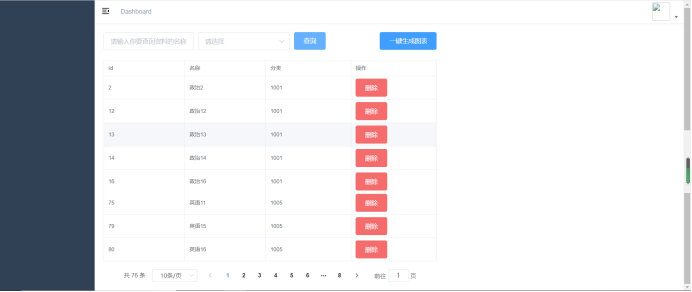

点击查询后页面

点击一键生成图表按钮页面

环境介绍

JDK：1.8

数据库：Mysql5.6

前端：Vue

后端：SpringBoot

完整源码获取

扫码关注回复括号内文字【条形图】获取源码

如果你在运行这个代码的过程中有遇到问题，请加小编微信xxf960513，我拉你进对应微信学习群！！帮助你快速掌握这个功能代码！

核心代码介绍

TypeCtrler .class

package com.yxyz.ctrler;
import com.yxyz.rest.CodeMsg;
import com.yxyz.rest.Result;
import com.yxyz.service.TypeService;
import com.yxyz.vo.Type;
import io.swagger.annotations.Api;
import io.swagger.annotations.ApiOperation;
import org.springframework.beans.factory.annotation.Autowired;
import org.springframework.web.bind.annotation.CrossOrigin;
import org.springframework.web.bind.annotation.PostMapping;
import org.springframework.web.bind.annotation.RequestMapping;
import org.springframework.web.bind.annotation.RestController;
import java.util.List;
@RestController
@RequestMapping("/type")
@CrossOrigin
@Api(value="柱状图数据",tags={"柱状图数据"})
public class TypeCtrler
{
  @Autowired
  private TypeService typeService;

  @PostMapping("/findAll")
  @ApiOperation(value="获取全量数据")
  public Object findAll()
  {
    try
    {
      List<Type> findAll = typeService.findAll();
      return Result.success(findAll);
    }
    catch(Exception e)
    {
      return Result.error(CodeMsg.SERVER_ERROR);
    }
  }
}

Result.class

 package com.yxyz.rest;
import com.fasterxml.jackson.databind.annotation.JsonSerialize;
/**
 * @description rest工具
 * @author dcl
 * @date 2019/12/17
 *
 */
public class Result<T>
{
  private int code;
  private String msg;
  @JsonSerialize(include=JsonSerialize.Inclusion.NON_NULL)
  private T data;

  /**
   * 返回成功时调用
   * @param data
   * @return
   */
  public static <T> Result<T> success(T data)
  {
    return new Result<T>(data);
  }
  /**
   * 返回失败时调用
   * @param data
   * @return
   */
  public static <T> Result<T> error(CodeMsg cm)
  {
    return new Result<T>(cm);
  }

  private Result(T data){
    this.code = 0;
    this.msg = "操作成功";
    this.data = data;
  }

  private Result(CodeMsg cm){
    if(cm == null)
    {
      return;
    }
    this.code = cm.getCode();
    this.msg = cm.getMsg();
  }
  public int getCode() {
    return code;
  }
  public void setCode(int code) {
    this.code = code;
  }
  public String getMsg() {
    return msg;
  }
  public void setMsg(String msg) {
    this.msg = msg;
  }
  public T getData() {
    return data;
  }
  public void setData(T data) {
    this.data = data;
  }
}

index.vue

<template>
  <div class="dashboard-container">
    <el-row type="flex" justify="center">
      <el-col :span="14">
        <div class="btn-wrap">
          <el-form :inline="true" class="demo-form-inline">
            <el-form-item>
              <el-input placeholder="请输入你要查询资料的名称" class="input" />
            </el-form-item>
            <el-form-item>
              <el-select placeholder="请选择" value="">
                <el-option :value="1">尚在开发中</el-option>
              </el-select>
            </el-form-item>
            <el-form-item>
              <el-button type="primary" @click="getData">查询</el-button>
            </el-form-item>
          </el-form>
          <div>
            <el-button type="primary" class="btn" @click="handleMap">一键生成图表</el-button>
          </div>
        </div>
        <el-table
          :data="tableData"
          size="mini"
          border
          style="width: 100%"
        >
          <el-table-column
            prop="id"
            label="id"
            width="180"
          />
          <el-table-column
            prop="name"
            label="名称"
            width="180"
          />
          <el-table-column
            prop="category"
            label="分类"
          />
          <el-table-column label="操作">
            <template slot-scope>
              <el-button type="danger" @click="handleGet">删除</el-button>
            </template>
          </el-table-column>
        </el-table>
        <div class="pagination">
          <el-pagination
            :current-page="0"
            :page-sizes="[10, 20, 30, 40]"
            :page-size="10"
            layout="total, sizes, prev, pager, next, jumper"
            :total="76"
            @size-change="handleGet"
            @current-change="handleGet"
          />
        </div>


      </el-col>
      <el-col :span="10">
        <div v-if="showFlag" id="bar" />
      </el-col>
    </el-row>
  </div>
</template>
<script>
import axios from 'axios'
const echarts = require('echarts/lib/echarts')
require('echarts/lib/chart/bar')
require('echarts/lib/component/tooltip')
require('echarts/lib/component/legend')
require('echarts/lib/component/visualMap')
require('echarts/lib/component/title')
export default {
  name: 'Dashboard',
  data() {
    return {
      echartsData: [],
      tableData: [],
      showFlag: false
    }
  },
  computed: {
  },
  created() {
  },
  mounted() {
  },
  methods: {
    getData() {
      axios({
        method: 'post',
        url: 'http://139.159.147.237:8080/yxyz/type/findAll'
      }).then(res => {
        this.tableData = res.data.data
        this.handleData(res.data.data)
      })
    },
    handleData(data) {
      const catArr = []
      // const Stragety = {
      //   '1001': '政治',
      //   '1002': '物理',
      //   '1003': '语文',
      //   '1004': '数学',
      //   '1005': '英语'
      // }
      data.forEach(item => {
        const flag = catArr.some(catItem => catItem.name === item.category)
        if (flag) {
          const index = catArr.findIndex(catItem => catItem.name === item.category)
          catArr[index].value += 1
        } else {
          catArr.push({
            name: item.category,
            value: 1
          })
        }
      })
      this.echartsData = catArr
      console.log(catArr)
    },

    handleMap() {
      this.showFlag = false
      this.$nextTick(() => {
        this.showFlag = true
        this.$nextTick(() => {
          this._drawMap()
        })
      })
    },
    handleGet() {
      this.$message('正在开发中')
    },
    _drawMap() {
      var dom = document.getElementById('bar')
      var myChart = echarts.init(dom)
      const xData = this.echartsData.map(item => item.name)
      const yData = this.echartsData.map(item => item.value)
      console.log(xData, yData)
      const option = {
        xAxis: {
          type: 'category',
          data: xData
        },
        yAxis: {
          type: 'value'
        },
        tooltip: {
          // 提示
          trigger: 'item', // 触发方式
          textStyle: {
            fontWeight: 'bold'
          },
          triggerOn: 'click',
          enterable: true,
          extraCssText: 'text-align:left;z-index:99',
          showDelay: 0


        },
        series: [{
          data: yData,
          type: 'bar',
          showBackground: true,
          backgroundStyle: {
            color: 'rgba(220, 220, 220, 0.8)'
          }
        }]
      }
      console.log(myChart, option)
      myChart.setOption(option)
    }
  }
}
</script>


<style lang="scss" scoped>
.dashboard-container {
  .btn-wrap{
    display:flex;
    flex-direction: row;
    justify-content: space-between;
    .btn{
      margin-left:40px;
    }
  }
  .input-wrap{
    display:flex;
    flex-direction: row;
    flex:1;
    justify-content: space-between;


  }
  .input{
    width:200px;
  }
  .pagination{
    margin-top:15px;
    display:flex;
    justify-content: center;
  }
  #bar{
    height:500px;
  }
}
</style>

main.js

import Vue from 'vue'
import 'normalize.css/normalize.css' // A modern alternative to CSS resets
import ElementUI from 'element-ui'
import 'element-ui/lib/theme-chalk/index.css'
// import locale from 'element-ui/lib/locale/lang/en' // lang i18n
import '@/styles/index.scss' // global css
import App from './App'
import store from './store'
import router from './router'
import '@/icons' // icon
import '@/permission' // permission control
/**
 * If you don't want to use mock-server
 * you want to use MockJs for mock api
 * you can execute: mockXHR()
 *
 * Currently MockJs will be used in the production environment,
 * please remove it before going online ! ! !
 */
if (process.env.NODE_ENV === 'production') {
  const { mockXHR } = require('../mock')
  mockXHR()
}
// set ElementUI lang to EN
Vue.use(ElementUI)
// 如果想要中文版 element-ui，按如下方式声明
// Vue.use(ElementUI)


Vue.config.productionTip = false


new Vue({
  el: '#app',
  router,
  store,
  render: h => h(App)
})

t_type.sql

SET FOREIGN_KEY_CHECKS=0;
-- ----------------------------
-- Table structure for t_type
-- ----------------------------
DROPTABLE IF EXISTS `t_type`;
CREATE TABLE `t_type` (
  `id` int(11) NOT NULL AUTO_INCREMENT,
  `name` varchar(255) NOT NULL,
  `category` varchar(16) NOT NULL,
  PRIMARY KEY (`id`)
) ENGINE=InnoDB AUTO_INCREMENT=81 DEFAULT CHARSET=utf8;
-- ----------------------------
-- Records of t_type
-- ----------------------------
INSERT INTO `t_type` VALUES ('1', '政治1', '1001');
INSERT INTO `t_type` VALUES ('2', '政治2', '1001');
INSERT INTO `t_type` VALUES ('12', '政治12', '1001');
INSERT INTO `t_type` VALUES ('13', '政治13', '1001');
INSERT INTO `t_type` VALUES ('14', '政治14', '1001');
INSERT INTO `t_type` VALUES ('16', '政治16', '1001');
INSERT INTO `t_type` VALUES ('17', '物理1', '1002');
INSERT INTO `t_type` VALUES ('18', '物理2', '1002');
INSERT INTO `t_type` VALUES ('19', '物理3', '1002');
INSERT INTO `t_type` VALUES ('20', '物理4', '1002');
INSERT INTO `t_type` VALUES ('22', '物理6', '1002');
INSERT INTO `t_type` VALUES ('23', '物理7', '1002');
INSERT INTO `t_type` VALUES ('30', '物理14', '1002');
INSERT INTO `t_type` VALUES ('31', '物理15', '1002');
INSERT INTO `t_type` VALUES ('32', '物理16', '1002');
INSERT INTO `t_type` VALUES ('33', '语文1', '1003');
INSERT INTO `t_type` VALUES ('34', '语文2', '1003');
INSERT INTO `t_type` VALUES ('44', '语文12', '1003');
INSERT INTO `t_type` VALUES ('45', '语文13', '1003');
INSERT INTO `t_type` VALUES ('46', '语文14', '1003');
INSERT INTO `t_type` VALUES ('47', '语文15', '1003');
INSERT INTO `t_type` VALUES ('48', '语文16', '1003');
INSERT INTO `t_type` VALUES ('49', '数学1', '1004');
INSERT INTO `t_type` VALUES ('50', '数学2', '1004');
INSERT INTO `t_type` VALUES ('57', '数学9', '1004');
INSERT INTO `t_type` VALUES ('58', '数学10', '1004');
INSERT INTO `t_type` VALUES ('59', '数学11', '1004');
INSERT INTO `t_type` VALUES ('60', '数学12', '1004');
INSERT INTO `t_type` VALUES ('62', '数学14', '1004');
INSERT INTO `t_type` VALUES ('63', '数学15', '1004');
INSERT INTO `t_type` VALUES ('74', '英语10', '1005');
INSERT INTO `t_type` VALUES ('75', '英语11', '1005');
INSERT INTO `t_type` VALUES ('79', '英语15', '1005');
INSERT INTO `t_type` VALUES ('80', '英语16', '1005');

--完--
