SSH除了提供加密的远程连接外，还同时提供了一个强大的功能---端口转发：它能够将其他 TCP 端口的网络数据通过 SSH 连接来转发，并且自动提供了相应的加密及解密服务。
SSH 端口转发能够提供两大功能：
加密 SSH Client 端至 SSH Server 端之间的通讯数据。
突破防火墙和一些其他网络限制完成一些之前无法建立的 TCP 连接。
一、本地端口转发
1.1 主要作用
发送到本地端口的请求，转发到目的端口。
1.2 使用场景
主要针对在内网环境服务器的应用端口被防火墙阻止，而这时候为了绕过防火墙做测试应用是否正常，就需要使用本地端口转发了。(当然你也可以在安全设备上面直接放行，更省事(●'◡'●))
1.3 使用格式
ssh -L 本地端口:目标地址:目标端口 用户名@目标地址
1.4 实验步骤
web服务器：192.168.10.183
客户端1：192.168.10.182
win10客户端：192.168.10.1
1) 安装nginx(安装过程忽略)，开启80端口[root@web ~]# curl 127.0.0.1ssh-ForwardPort:192.168.10.1832）开启防火墙，禁止其他访问nginx(为了模拟如果通过ssh绕过防火墙访问应用端口)[root@web ~]# iptables -I INPUT -s 192.168.10.0/24 -p tcp --dport=80 -j DRO//访问测试[root@client ~]# curl 192.168.10.183curl: (7) Failed connect to 192.168.10.183:80; 连接超时//这样就无法访问nginx了，如何突破防火墙限制呢3）ssh端口转发配置[root@client ~]# ssh -f -N -L 80:127.0.0.1:80 root@192.168.10.183root@192.168.10.183's password:参数解析：-f:与-N连用，不用登陆远程主机，在后台验证账号密码-N:与-f连用，不执行脚本或者命令-L:本地转发必须参数[root@client ~]# netstat -anptul |grep 80 //会在本地开启80端口tcp 0 0 127.0.0.1:80 0.0.0.0:* LISTEN 1346/sshtcp6 0 0 :::80 :::* LISTEN 1346/ssh4）转发测试[root@client ~]# curl 127.0.0.1:80 //可以看到访问本地的80端口跳转到48.183服务器的80端口了ssh-ForwardPort:192.168.10.1835）分析过程a.在client上的应用数据发送到本机的80端口b.本机的ssh client会将80端口的数据加密转发到web server服务器的ssh server上c.ssh server会解密接收到的数据并转发到web80端口d.web80原路返回响应，完成整个流程注意：可以看到整个过程是ssh建立的，所以如果有防火墙的话，一定要保障ssh能够连接。远程端口为什么用127.0.0.1？这个取决nginx的配置，在nginx服务器上面只有127.0.0.1能够访问。如果服务器上端口可以通过ip访问，那么这里也可以把127.0.0.1替换成远端ip地址[root@web ~]# curl 192.168.10.183curl: (7) Failed connect to 192.168.10.183:80; 连接超时 //在web服务器上面也只能通过127.0.0.1访问6）在上面本地测试中使用127.0.0.1访问，是否能够使用其他地址？不行的，在本地端口转发中，绑定的是loopback接口，只有localhost或者127.0.0.1才能使用本地端口的转发。如果其他机器也要访问，该如何设置？使用关键字-g:GatewayPorts[root@client ~]# ssh -g -f -N -L 80:127.0.0.1:80 root@192.168.10.183root@192.168.10.183's password://其他机器，比如我本地的win10客户端访问C:\Users\cs>curl 192.168.10.182ssh-ForwardPort:192.168.10.183//说明下-g其实对应的是配置文件的#GatewayPorts这个值，改为yes后就和加-g命令选项是一样的了。
二、远程端口转发
2.1 主要作用
发送到远端端口的请求，转发到目标端口
2.2 使用场景
比如我在内网起了一个web服务，希望从外网能够访问或者测试应用，但是外网是不可能直接访问我的内网服务器的。所以我可以在本地web服务器上开启ssh的远程端口转发，这样就可以通过访问外网客户机的80端口，来访问web服务器的80端口了，从而实现外网访问内网的应用了。
2.3 使用格式
ssh -R 本地端口:目标地址:目标端口 user@目标host
2.4 实验步骤
web服务器：192.168.10.183 vmnet1
代理服务器：192.168.10.182 vmnet1 192.168.48.182 vmnet8
客户端：192.168.48.181 vmnet8 (两个网络要三层互通)
2.4.1 简单测试远程端口转发
sshclient--sshserver(本地转发这种属于正向连接)，sshserver--sshclient(远程端口转发这种属于反向连接)1.开启远程端口转发[root@web ~]# ssh -g -f -N -R 8080:127.0.0.1:80 192.168.10.182root@192.168.10.182's password://-R：远程端口转发关键字2.执行完上面命令后，客户端马上会开启相应的监听端口[root@client ~]# netstat -anptul |grep 80tcp 0 0 127.0.0.1:8080 0.0.0.0:* LISTEN 1358/sshd: roottcp6 0 0 ::1:8080 :::* LISTEN 1358/sshd: root3.测试[root@client ~]# curl 127.0.0.1:8080ssh-ForwardPort:192.168.10.183这个实验只是简单测试了下远程端口转发属于一种反向连接(在服务器开启转发)。实看一下和本地连接没什么区别,只是使用位置有变化而已。
2.4.2 远程端口转发代理配置
下面进行远程端口转发代理的配置，模拟公网环境(也就是前面所说的主要使用场景)
在上面的实验中，在client只能使用本地的127.0.0.1访问，如果这个client属于内网web和外网client的跳板机模拟公网场景。其实就是如何设置转发过来的监听不再使用127.0.0.1:8080监听，而使用0.0.0.0:8080监听
1.继续简单实验上面操作，查看client的监听[root@client ~]# netstat -anptul |grep 80tcp 0 0 127.0.0.1:8080 0.0.0.0:* LISTEN 1366/sshd: roottcp6 0 0 ::1:8080 :::* LISTEN 1366/sshd: root2.修改配置文件GatewayPorts=no改为yes，其实就是等同于-g参数[root@client ~]# cat /etc/ssh/sshd_config |grep -i gatewayportsGatewayPorts yes[root@client ~]# systemctl restart sshd3.重新在webserver上面配置转发参数[root@web ~]# ssh -g -f -N -R 8080:127.0.0.1:80 192.168.10.182root@192.168.10.182's password:4.客户端查看[root@client ~]# netstat -anptul |grep 8080tcp 0 0 0.0.0.0:8080 0.0.0.0:* LISTEN 1472/sshd: roottcp6 0 0 :::8080 :::* LISTEN 1472/sshd: root//可以看到监听变了，从监听127.0.0.1到0.0.0.0所有地址5.客户端测试下[root@s2 ~]# curl -x 192.168.48.182:8080 127.0.0.1ssh-ForwardPort:192.168.10.183//这种方式使用了-g可以允许其他客户端访问，这个过程不是加密连接。值得注意//-x：指定http请求的代理，比如上面指定http请求通过192.168.48.182:8080代理发出//注意没有，其实还是要通过curl 127.0.0.1才能访问网站的

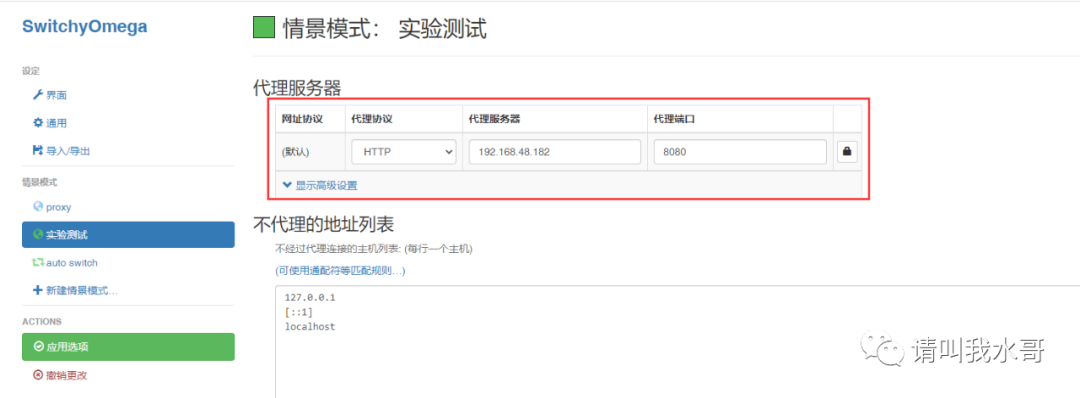

如果是windows客户端如何测试呢？使用chrmon浏览器，谷歌代理插件(SwitchyOmega)：

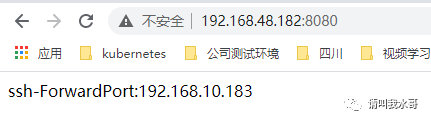

配置好后，测试下
看到了吗，这样就可以通过不再一个网段，可以直接访问内网的服务。
三、ssh的动态端口转发
3.1主要作用
前面说的两种方式都要有一个固定的应用服务端口号。但是动态转发不需要指定特定的目标主机和端口。这种方式就是使用了sock5代理的方式了，用过翻墙的都知道。动态端口转发可以实现不加密的网络连接都走ssh连接，提升了安全性，其实也避免了端口的浪费。
3.2 使用场景
主要是作为中间代理访问应用，加密客户端到服务端的访问链接。
3.3 命令格式
格式：ssh -D 本地端口 user@目标主机//本地端口是随机端口，只要是本地没有使用的都可以
3.4 实验步骤
1.服务端配置[root@client ~]# ssh -g -f -N -D 8000 root@192.168.10.183root@192.168.10.183's password:[root@client ~]# netstat -anptul |grep 8000tcp 0 0 0.0.0.0:8000 0.0.0.0:* LISTEN 1520/sshtcp6 0 0 :::8000 :::* LISTEN 1520/ssh2.代理配置测试[root@s2 ~]# curl -x socks5://192.168.48.182:8000 http://192.168.10.183ssh-ForwardPort:192.168.10.183使用谷歌浏览器也可以测试，我这里就不演示了.和上面截图的配置方式一样，只不过是代理协议选择sock5就可以了
四、ssh的X协议转发
4.1 主要作用
和本地转发的作用类似，也是突破防火墙在中间的限制
4.2 使用场景
比如在使用一些图形界面(oralce的图形安装、vnc的使用等)，需要把X Client端的图形转发到X Server端，但是中间有防火墙隔离这种情况
可能说的不明白，模拟下：下面其实原理就是利用了ssh协议x协议的转发原理
比如我要把一个服务器上的一个图形界面显示在本地电脑，这里以xclock下工具测试
这里使用工具xmanager中的xbrower来演示
需要在服务端端准备yum install -y xterm xorg-x11-xauth

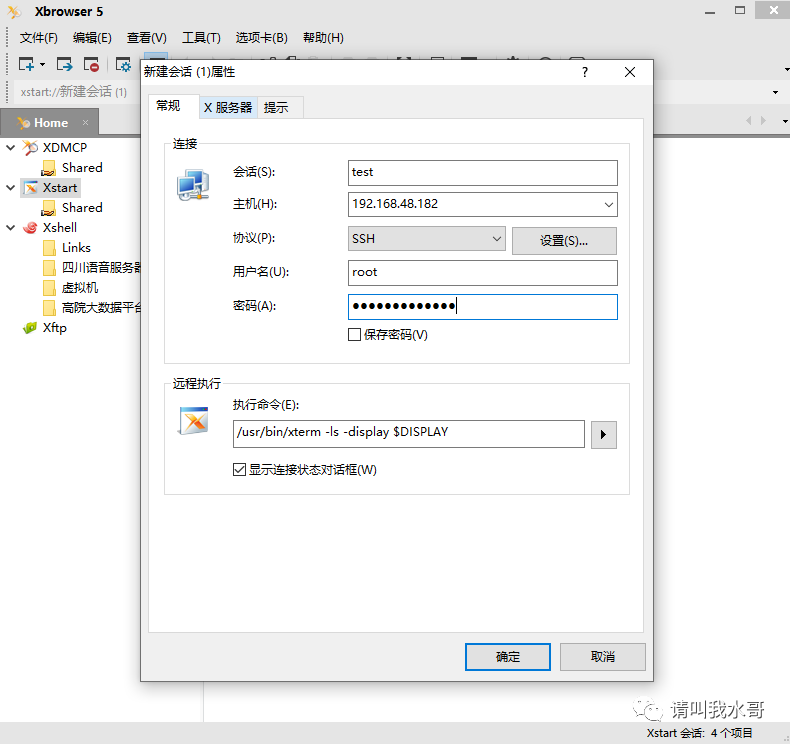

xstart配置，主要是使用xterm命令调用linux图形化界面到本地：如下图

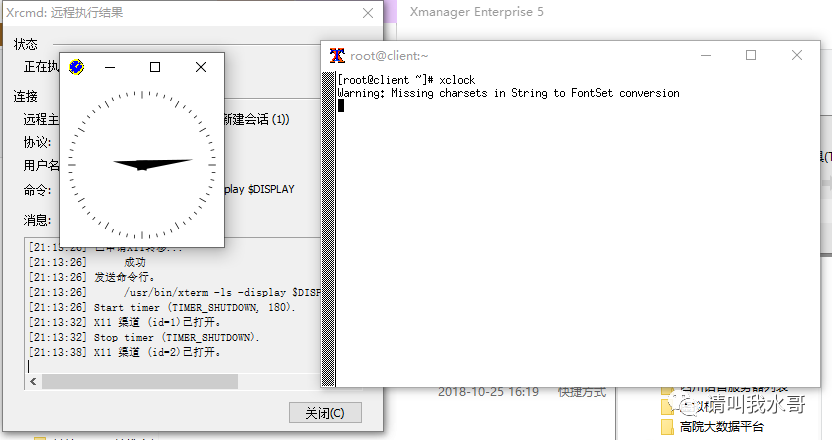

然后就可以出来可小窗口，可以进行相关命令操作，并且还可以使用clock命令调用时钟窗口：
用的:0.0这个虚拟显示窗口，含义:<display#>.<virtual#>
从上面可以知道，如果我要图形化安装一些软件，比如oracle，是不是很方便。这就是shell的x转发好处
4.3 命令格式
格式：ssh -X 目标主机//注意是大写的X
4.4 实验步骤
和xstart原理是一样的，只是xstart是别人做好的软件，更方便

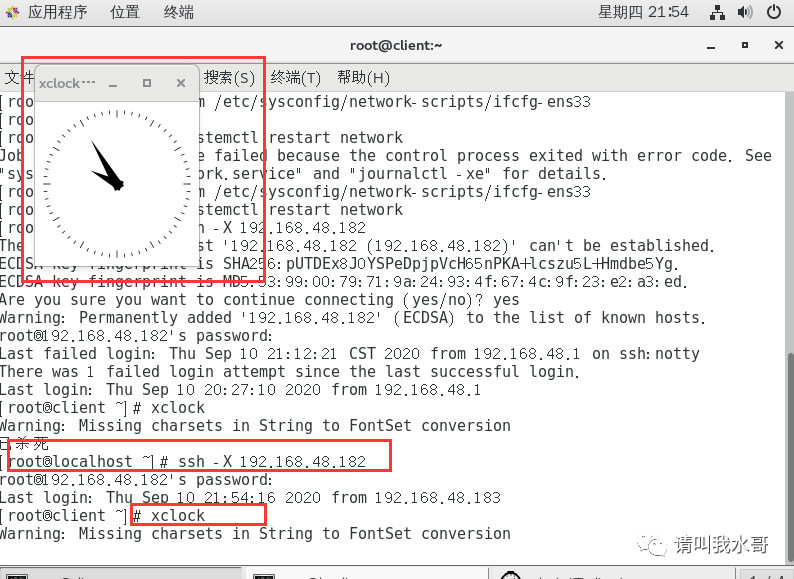

1.为了模拟，还是使用xclock这个小玩意2.把 X Client端的X窗口显示在 X Serve 端需要先行在 X Client端指定 X Server的位置，这个使用要使用DISPLAY变量(X Client端使用)[root@client ~]# export DISAPLAY=192.168.48.183:10.03.开启X协议转发[root@localhost ~]# ssh -X 192.168.48.183 //注意转发的目标端一定要有X Server，否则会报错输入密码：进入[root@client ~]# xclock截图如下
