如何在golang代码里面解析容器镜像

一背景

容器镜像在我们日常的开发工作中占据着极其重要的位置。通常情况下我们是将应用程序打包到容器镜像并上传到镜像仓库中，在生产环境将其拉取下来。然后用 docker/containerd 等容器运行时将镜像启动，开始执行应用。但是对于一些运维平台来说，对于一个镜像制品本身的扫描和分析才是真正的关注点。本文简单介绍下如何在代码中解析一个容器镜像。

二 go-containerregistry

go-containerregistry 是 google 公司的一个开源项目，它提供了一个对镜像的操作接口，这个接口背后的资源可以是镜像仓库的远程资源，镜像的tar包，甚至是 docker daemon 进程。下面我们就简单介绍下如何使用这个项目来完成我们的目标—— 在代码中解析镜像。

除了对外提供了三方包，该项目里面还提供了 crane （与远端镜像交互的客户端）gcrane (与 gcr 交互的客户端)。

三基本接口

1 镜像基本概念

在介绍具体接口之间先介绍几个简单概念

ImageIndex，根据 OCI 规范，是为了兼容多架构（amd64, arm64）镜像而创造出来的数据结构, 我们可以在一个ImageIndex 里面关联多个镜像，使用同一个镜像tag，客户端（docker，ctr）会根据客户端所在的操作系统的基础架构拉取对应架构的镜像下来

Image Manifest 基本上对应了一个镜像，里面包含了一个镜像的所有layers digest，客户端拉取镜像的时候一般都是先获取manifest 文件，在根据 manifest 文件里面的内容拉取镜像各个层（tar+gzip）

Image Config 跟 ImageManifest 是一一对应的关系，Image Config 主要包含一些镜像的基本配置，例如创建时间，作者，该镜像的基础架构，镜像层的 diffID（未压缩的 ChangeSet），ChainID 之类的信息。一般在宿主机上执行 docker image 看到的ImageID就是 ImageConfig 的hash值。

layer 就是镜像层，镜像层信息不包含任何的运行时信息（环境变量等）只包含文件系统的信息。镜像是通过最底层 rootfs 加上各层的 changeset（对上一层的 add, update, delete 操作）组合而成的。

layer diffid 是未压缩的层的hash值，常见于本地环境，使用 <docker inspect "docker-id"> 看到的便是diffid。因为客户端一般下载 ImageConfig, ImageConfig 里面是引用的diffid。

layer digest 是压缩后的层的hash值，常见于镜像仓库使用 <docker manifest inspect "xxx:xx" > 看到的layers 一般都是 digest. 因为 manifest 引用都是 layer digest。

两者没有可以直接转换的方式，目前的唯一方式就是按照顺序来对应。

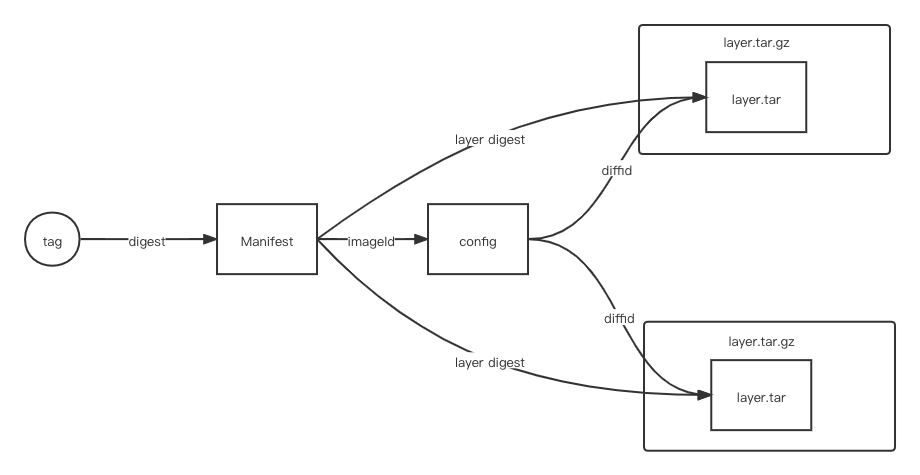

用一张图来总结一下。

// ImageIndex 定义与 OCI ImageIndex 交互的接口
type ImageIndex interface {
  // 返回当前 imageIndex 的 MediaType
  MediaType() (types.MediaType, error)


  // 返回这个 ImageIndex manifest 的 sha256值。
  Digest() (Hash, error)


  // 返回这个 ImageIndex manifest 的大小
  Size() (int64, error)


  // 返回这个 ImageIndex 的 manifest 结构
  IndexManifest() (*IndexManifest, error)


  // 返回这个 ImageIndex 的 manifest 字节数组
  RawManifest() ([]byte, error)


  // 返回这个 ImageIndex 引用的 Image
  Image(Hash) (Image, error)


  // 返回这个 ImageIndex 引用的 ImageIndex
  ImageIndex(Hash) (ImageIndex, error)
}


// Image  定义了与 OCI Image 交互的接口
type Image interface {
  // 返回了当前镜像的所有层级， 最老/最基础的层在数组的前面，最上面/最新的层在数组的后面
  Layers() ([]Layer, error)


  // 返回当前 image 的 MediaType
  MediaType() (types.MediaType, error)


  // 返回这个 Image manifest 的大小
  Size() (int64, error)


  // 返回这个镜像 ConfigFile 的hash值，也是这个镜像的 ImageID
  ConfigName() (Hash, error)


  // 返回这个镜像的 ConfigFile
  ConfigFile() (*ConfigFile, error)


  // 返回这个镜像的 ConfigFile 的字节数组
  RawConfigFile() ([]byte, error)


  // 返回这个Image Manifest 的sha256 值
  Digest() (Hash, error)


  // 返回这个Image Manifest
  Manifest() (*Manifest, error)


  // 返回 ImageManifest 的bytes数组
  RawManifest() ([]byte, error)


  // 返回这个镜像中的某一层layer， 根据 digest（压缩后的hash值） 来查找
  LayerByDigest(Hash) (Layer, error)


  // 返回这个镜像中的某一层layer， 根据 diffid （未压缩的hash值） 来查找
  LayerByDiffID(Hash) (Layer, error)
}


// Layer 定义了访问 OCI Image 特定 Layer 的接口
type Layer interface {
  // 返回了压缩后的layer的sha256 值
  Digest() (Hash, error)


  // 返回了 未压缩的layer 的sha256值.
  DiffID() (Hash, error)


  // 返回了压缩后的镜像层
  Compressed() (io.ReadCloser, error)


  // 返回了未压缩的镜像层
  Uncompressed() (io.ReadCloser, error)


  // 返回了压缩后镜像层的大小
  Size() (int64, error)


  // 返回当前 layer 的 MediaType
  MediaType() (types.MediaType, error)
}

相关接口功能已在注释中说明，不再赘述。

四获取镜像相关元信息

我们以 remote 方式(拉取远程镜像) 举例说明下如何使用。

package main


import (
  "github.com/google/go-containerregistry/pkg/authn"
  "github.com/google/go-containerregistry/pkg/name"
  "github.com/google/go-containerregistry/pkg/v1/remote"
)


func main() {
  ref, err := name.ParseReference("xxx")
  if err != nil {
    panic(err)
  }
  tryRemote(context.TODO(), ref, GetDockerOption())
  if err != nil {
    panic(err)
  }


  // do stuff with img
}


type DockerOption struct {
  // Auth
  UserName string
  Password string


  // RegistryToken is a bearer token to be sent to a registry
  RegistryToken string


  // ECR
  AwsAccessKey    string
  AwsSecretKey    string
  AwsSessionToken string
  AwsRegion       string


  // GCP
  GcpCredPath string


  InsecureSkipTLSVerify bool
  NonSSL                bool
  SkipPing              bool // this is ignored now
  Timeout               time.Duration
}


func GetDockerOption() (types.DockerOption, error) {
  cfg := DockerConfig{}
  if err := env.Parse(&cfg); err != nil {
    return types.DockerOption{}, fmt.Errorf("unable to parse environment variables: %w", err)
  }


  return types.DockerOption{
    UserName:              cfg.UserName,
    Password:              cfg.Password,
    RegistryToken:         cfg.RegistryToken,
    InsecureSkipTLSVerify: cfg.Insecure,
    NonSSL:                cfg.NonSSL,
  }, nil
}


func tryRemote(ctx context.Context, ref name.Reference, option types.DockerOption) (v1.Image, extender, error) {
  var remoteOpts []remote.Option
  if option.InsecureSkipTLSVerify {
    t := &http.Transport{
      TLSClientConfig: &tls.Config{InsecureSkipVerify: true},
    }
    remoteOpts = append(remoteOpts, remote.WithTransport(t))
  }


  domain := ref.Context().RegistryStr()
  auth := token.GetToken(ctx, domain, option)


  if auth.Username != "" && auth.Password != "" {
    remoteOpts = append(remoteOpts, remote.WithAuth(&auth))
  } else if option.RegistryToken != "" {
    bearer := authn.Bearer{Token: option.RegistryToken}
    remoteOpts = append(remoteOpts, remote.WithAuth(&bearer))
  } else {
    remoteOpts = append(remoteOpts, remote.WithAuthFromKeychain(authn.DefaultKeychain))
  }


  desc, err := remote.Get(ref, remoteOpts...)
  if err != nil {
    return nil, nil, err
  }


  img, err := desc.Image()
  if err != nil {
    return nil, nil, err
  }


  // Return v1.Image if the image is found in Docker Registry
  return img, remoteExtender{
    ref:        implicitReference{ref: ref},
    descriptor: desc,
  }, nil
}

执行完 tryRemote 代码之后就可以获取 Image 对象的实例，进而对这个实例进行操作。明确以下几个关键点

remote.Get() 方法只会实际拉取镜像的manifestList/manifest，并不会拉取整个镜像。

desc.Image() 方法会判断 remote.Get() 返回的媒体类型。如果是镜像的话直接返回一个 Image interface, 如果是 manifest list 的情况会解析当前宿主机的架构，并且返回指定架构对应的镜像。同样这里并不会拉取镜像。

所有的数据都是lazy load。只有需要的时候才会去获取。

五读取镜像中系统软件的信息

通过上面的接口定义可知，我们可以通过 Image.LayerByDiffID(Hash) (Layer, error) 获取一个 layer 对象，获取了layer对象之后我们可以调用 layer.Uncompressed() 方法获取一个未被压缩的层的 io.Reader , 也就是一个 tar file。

// tarOnceOpener 读取文件一次并共享内容，以便分析器可以共享数据
func tarOnceOpener(r io.Reader) func() ([]byte, error) {
  var once sync.Once
  var b []byte
  var err error


  return func() ([]byte, error) {
    once.Do(func() {
      b, err = ioutil.ReadAll(r)
    })
    if err != nil {
      return nil, xerrors.Errorf("unable to read tar file: %w", err)
    }
    return b, nil
  }
}


// 该方法主要是遍历整个 io stream，首先解析出文件的元信息 （path, prefix,suffix）, 然后调用 analyzeFn 方法解析文件内容
func WalkLayerTar(layer io.Reader, analyzeFn WalkFunc) ([]string, []string, error) {
  var opqDirs, whFiles []string
  var result *AnalysisResult
  tr := tar.NewReader(layer)
  opq := ".wh..wh..opq"
  wh  := ".wh."
  for {
    hdr, err := tr.Next()
    if err == io.EOF {
      break
    }
    if err != nil {
      return nil, nil, xerrors.Errorf("failed to extract the archive: %w", err)
    }


    filePath := hdr.Name
    filePath = strings.TrimLeft(filepath.Clean(filePath), "/")
    fileDir, fileName := filepath.Split(filePath)


    // e.g. etc/.wh..wh..opq
    if opq == fileName {
      opqDirs = append(opqDirs, fileDir)
      continue
    }
    // etc/.wh.hostname
    if strings.HasPrefix(fileName, wh) {
      name := strings.TrimPrefix(fileName, wh)
      fpath := filepath.Join(fileDir, name)
      whFiles = append(whFiles, fpath)
      continue
    }


    if hdr.Typeflag == tar.TypeSymlink || hdr.Typeflag == tar.TypeLink || hdr.Typeflag == tar.TypeReg {
      analyzeFn(filePath, hdr.FileInfo(), tarOnceOpener(tr), result)
      if err != nil {
        return nil, nil, xerrors.Errorf("failed to analyze file: %w", err)
      }
    }
  }


  return opqDirs, whFiles, nil
}


// 调用不同的driver 对同一个文件进行解析
func analyzeFn(filePath string, info os.FileInfo, opener analyzer.Opener,result *AnalysisResult) error {
    if info.IsDir() {
        return nil, nil
    }

    var wg sync.WaitGroup
    for _, d := range drivers {
      // filepath extracted from tar file doesn't have the prefix "/"
      if !d.Required(strings.TrimLeft(filePath, "/"), info) {
        continue
      }
      b, err := opener()
      if err != nil {
        return nil, xerrors.Errorf("unable to open a file (%s): %w", filePath, err)
      }


      if err = limit.Acquire(ctx, 1); err != nil {
        return nil, xerrors.Errorf("semaphore acquire: %w", err)
      }
      wg.Add(1)


      go func(a analyzer, target AnalysisTarget) {
        defer limit.Release(1)
        defer wg.Done()


        ret, err := a.Analyze(target)
        if err != nil && !xerrors.Is(err, aos.AnalyzeOSError) {
          log.Logger.Debugf("Analysis error: %s", err)
          return nil, err
        }
        result.Merge(ret)
      }(d, AnalysisTarget{Dir: dir, FilePath: filePath, Content: b})
    }


    return result, nil
}


// drivers: 用于解析tar包中的文件
func (a alpinePkgAnalyzer) Analyze(target analyzer.AnalysisTarget) (*analyzer.AnalysisResult, error) {
  scanner := bufio.NewScanner(bytes.NewBuffer(target.Content))
  var pkg types.Package
  var version string
  for scanner.Scan() {
    line := scanner.Text()


    // check package if paragraph end
    if len(line) < 2 {
      if analyzer.CheckPackage(&pkg) {
        pkgs = append(pkgs, pkg)
      }
      pkg = types.Package{}
      continue
    }


    switch line[:2] {
    case "P:":
      pkg.Name = line[2:]
    case "V:":
      version = string(line[2:])
      if !apkVersion.Valid(version) {
        log.Printf("Invalid Version Found : OS %s, Package %s, Version %s", "alpine", pkg.Name, version)
        continue
      }
      pkg.Version = version
    case "o:":
      origin := line[2:]
      pkg.SrcName = origin
      pkg.SrcVersion = version
    }
  }
  // in case of last paragraph
  if analyzer.CheckPackage(&pkg) {
    pkgs = append(pkgs, pkg)
  }


  parsedPkgs := a.uniquePkgs(pkgs)


  return &analyzer.AnalysisResult{
    PackageInfos: []types.PackageInfo{
      {
        FilePath: target.FilePath,
        Packages: parsedPkgs,
      },
    },
  }, nil
}

以上代码的重点在于 Analyze(target analyzer.AnalysisTarget) 方法，在介绍这个方法之前，有两个特殊文件需要稍微介绍下。众所周知，镜像是分层的，并且所有层都是只读的。当容器是以镜像为基础起来的时候，它会将所有镜像层包含的文件组合成为 rootfs 对容器暂时，当我们将容器 commit 成一个新的镜像的时候，容器内对文件修改会以新的layer 的方式覆盖到原有的镜像中。其中有如下两种特殊文件：

.wh..wh..opq: 代表这个文件所在的目录被删除了

.wh.：以这个词缀开头的文件说明这个文件在当前层已经被删除

所以综上所述，所有容器内的文件删除均不是真正的删除。所以我们在 WalkLayerTar 方法中将两个文件记录下来，跳过解析。

1 Analyze(target analyzer.AnalysisTarget)

首先我们调用 bufio.scanner.Scan() 方法，他会不断扫描文件中的信息，当返回false 的时候代表扫描到文件结尾，如果这时在扫描过程中没有错误，则 scanner 的 Err 字段为 nil

我们通过 scanner.Text() 获取扫描文件的每一行，截取每一行的前两个字符，得出 apk package 的 package name & package version。

六读取镜像中的java 应用信息

下面我们实际来看下如何读取java 应用中的依赖信息，包括应用依赖 & jar包依赖，首先我们使用上面的方式读取某一层的文件信息。

如果发现文件是jar包

初始化 zip reader，开始读取 jar 包内容

开始通过 jar包名称进行解析 artifact的名称和版本，例如: spring-core-5.3.4-SNAPSHOT.jar => sprint-core, 5.3.4-SNAPSHOT

从 zip reader 读取被压缩的文件

判断文件类型

调用parseArtifact进行递归解析
将返回的innerLibs放到 libs对象中
从 MANIFEST.MF 文件中解析出manifest返回
从 properties 文件中解析 groupid, artifactid, version 并返回
将上述信息放到 libs 对象中
如果是 pom.properties
如果是 MANIFEST.MF
如果是 jar/war/ear 等文件

如果找不到 artifactid or groupid

根据jar sha256查询对应的包信息
找到直接返回

返回解析出来的libs


func parseArtifact(c conf, fileName string, r io.ReadCloser) ([]types.Library, error) {
  defer r.Close()
  b, err := ioutil.ReadAll(r)
  if err != nil {
    return nil, xerrors.Errorf("unable to read the jar file: %w", err)
  }
  zr, err := zip.NewReader(bytes.NewReader(b), int64(len(b)))
  if err != nil {
    return nil, xerrors.Errorf("zip error: %w", err)
  }


  fileName = filepath.Base(fileName)
  fileProps := parseFileName(fileName)


  var libs []types.Library
  var m manifest
  var foundPomProps bool


  for _, fileInJar := range zr.File {
    switch {
    case filepath.Base(fileInJar.Name) == "pom.properties":
      props, err := parsePomProperties(fileInJar)
      if err != nil {
        return nil, xerrors.Errorf("failed to parse %s: %w", fileInJar.Name, err)
      }
      libs = append(libs, props.library())
      if fileProps.artifactID == props.artifactID && fileProps.version == props.version {
        foundPomProps = true
      }
    case filepath.Base(fileInJar.Name) == "MANIFEST.MF":
      m, err = parseManifest(fileInJar)
      if err != nil {
        return nil, xerrors.Errorf("failed to parse MANIFEST.MF: %w", err)
      }
    case isArtifact(fileInJar.Name):
      fr, err := fileInJar.Open()
      if err != nil {
        return nil, xerrors.Errorf("unable to open %s: %w", fileInJar.Name, err)
      }


      // 递归解析 jar/war/ear
      innerLibs, err := parseArtifact(c, fileInJar.Name, fr)
      if err != nil {
        return nil, xerrors.Errorf("failed to parse %s: %w", fileInJar.Name, err)
      }
      libs = append(libs, innerLibs...)
    }
  }


  // 如果找到了 pom.properties 文件，则直接返回libs对象
  if foundPomProps {
    return libs, nil
  }
  // 如果没有找到 pom.properties 文件，则解析MANIFEST.MF 文件
  manifestProps := m.properties()
  if manifestProps.valid() {
    // 这里即使找到了 artifactid or groupid 也有可能是非法的。这里会访问 maven等仓库确认 jar包是否真正存在
    if ok, _ := exists(c, manifestProps); ok {
      return append(libs, manifestProps.library()), nil
    }
  }
  p, err := searchBySHA1(c, b)
  if err == nil {
    return append(libs, p.library()), nil
  } else if !xerrors.Is(err, ArtifactNotFoundErr) {
    return nil, xerrors.Errorf("failed to search by SHA1: %w", err)
  }
  return libs, nil
}

以上我们便完成了从容器镜像中读取信息的功能。

参考：

https://github.com/google/go-containerregistry

https://github.com/aquasecurity/fanal

如何在golang代码里面解析容器镜像

一背景

二 go-containerregistry

三基本接口

1 镜像基本概念

四获取镜像相关元信息

五读取镜像中系统软件的信息

1 Analyze(target analyzer.AnalysisTarget)

六读取镜像中的java 应用信息

达摩院—趣味视觉AI训练营

评论

如何在golang代码里面解析容器镜像

一 背景

二 go-containerregistry

三 基本接口

1 镜像基本概念

四 获取镜像相关元信息

五 读取镜像中系统软件的信息

1 Analyze(target analyzer.AnalysisTarget)

六 读取镜像中的java 应用信息

达摩院—趣味视觉AI训练营

评论

一背景

三基本接口

四获取镜像相关元信息

五读取镜像中系统软件的信息

六读取镜像中的java 应用信息
