MySQL体系结构

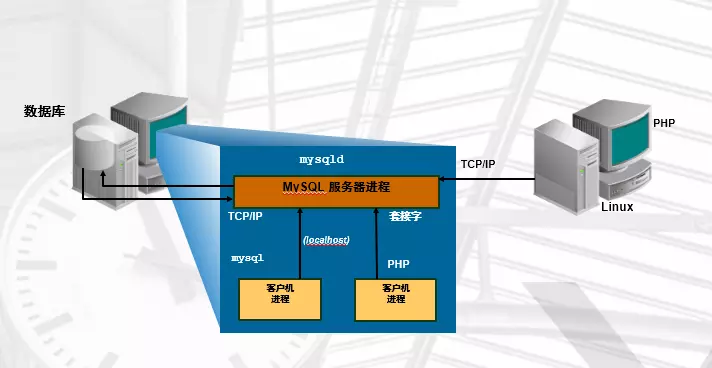

C/S(客户端/服务端)模型介绍

2种的数据库连接方式：

TCP/IP方式（远程、本地）：
mysql -uroot -poldboy123 -h 10.0.0.51 -P3306
Socket方式(仅本地)：
mysql -uroot -poldboy123 -S /tmp/mysql.sock

实例介绍

实例=mysqld后台守护进程+Master Thread +干活的Thread+预分配的内存
相当于公司=老板+经理+员工+办公室

mysqld程序运行原理

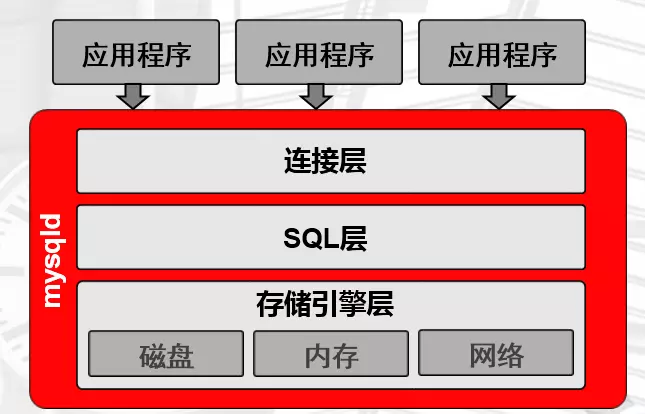

mysqld程序结构

大致分为3层结构：连接层、SQL层、存储引擎层

一条SQL语句的执行过程

连接层

（1）提供连接协议：TCP/IP 、SOCKET
（2）提供验证：用户、密码，IP，SOCKET
（3）提供专用连接线程：接收用户SQL，返回结果
通过以下语句可以查看到连接线程基本情况
mysql> show processlist;

SQL层

（1）接收上层传送的SQL语句
（2）语法验证模块：验证语句语法,是否满足SQL_MODE
（3）语义检查：判断SQL语句的类型
DDL ：数据定义语言
DCL ：数据控制语言
DML ：数据操作语言
DQL： 数据查询语言
…
（4）权限检查：用户对库表有没有权限
（5）解析器：对语句执行前,进行预处理，生成解析树(执行计划),说白了就是生成多种执行方案.
（6）优化器：根据解析器得出的多种执行计划，进行判断，选择最优的执行计划
代价模型：资源（CPU IO MEM）的耗损评估性能好坏
（7）执行器：根据最优执行计划，执行SQL语句，产生执行结果
执行结果：在磁盘的xxxx位置上
（8）提供查询缓存（默认是没开启的），会使用redis tair替代查询缓存功能
（9）提供日志记录（日志管理章节）：binlog，默认是没开启的。

存储引擎层

（1）负责根据SQL层执行的结果，从磁盘上拿数据。
（2）将16进制的磁盘数据，交由SQL结构化化成表，
（3）连接层的专用线程返回给用户。

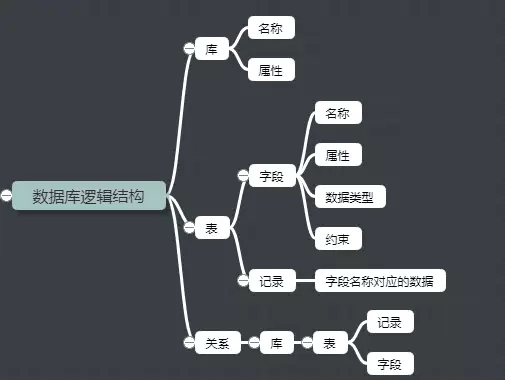

逻辑结构

主要是库和表的关系

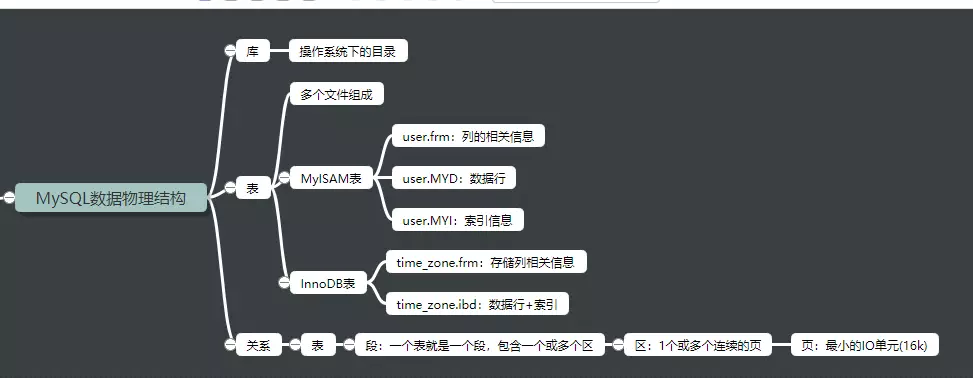

物理结构：

表的物理结构：
MyISAM（一种引擎）的表：
例如user表，有3个文件：
user.frm存储表的定义
user.MYD:存储表的数据
user.MYI：存储表的索引
-rw-r----- 1 mysql mysql 10816 Apr 18 11:37 user.frm
-rw-r----- 1 mysql mysql 396 Apr 18 12:20 user.MYD
-rw-r----- 1 mysql mysql 4096 Apr 18 14:48 user.MYI

InnoDB(默认的存储引擎)的表：
例如time_zone表，有2个文件：
time_zone.frm：存储列相关信息
time_zone.ibd：数据行+索引

-rw-r----- 1 mysql mysql 8636 Apr 18 11:37 time_zone.frm
-rw-r----- 1 mysql mysql 98304 Apr 18 11:37 time_zone.ibd
表的页、区、段的概念（了解）：
页：最小的存储单元，默认16k
区：64个连续的页，共1M
段：一个表就是一个段，包含一个或多个区
