基于OPTIMUS的产品多目标优化和灵敏度分析（下）

        响应面的生成上次已经说过了，链接请戳下方：

        这里就不再赘述。

        有了响应面，下面就是优化的过程了。

        首先，先要生成一个优化的流程：

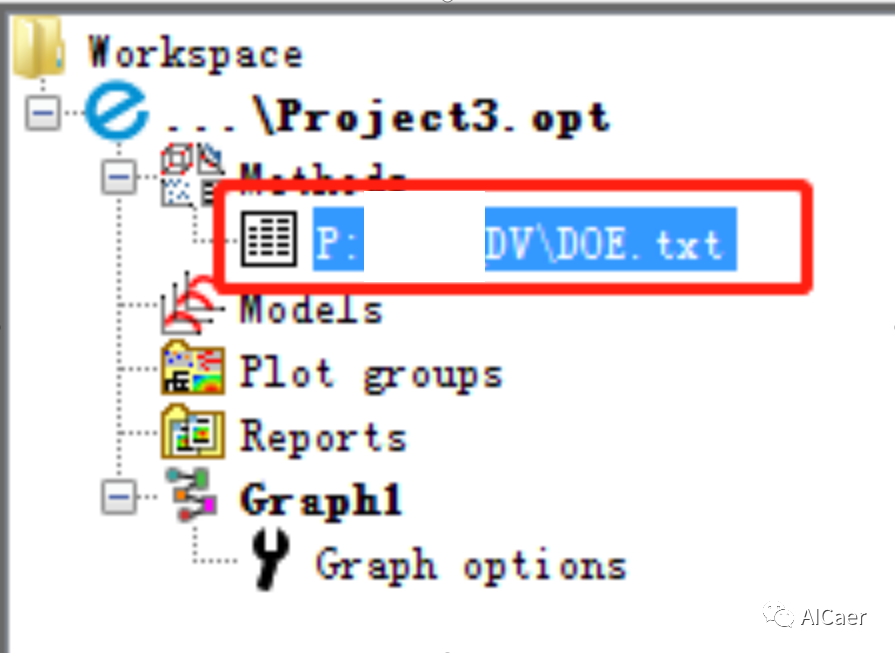

        点击Maker graph，在树结构中生成红框中的内容，如下图所示：

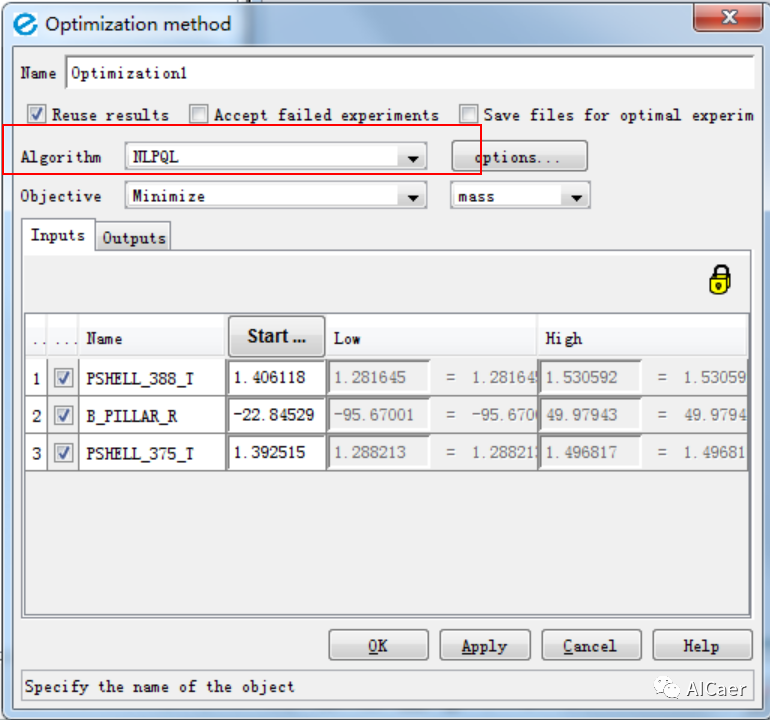

        设置约束和目标，在做优化的时候一般先设置质量最小，然后弯扭刚度和模态不低于目标值，或者设置某一个还没有达标的性能最大，然后设置质量目标最小。这里可以根据自己的需求来组合设置，然后Apply进行优化，优化计算完以后就可以和上面一样进入后处理环节了。

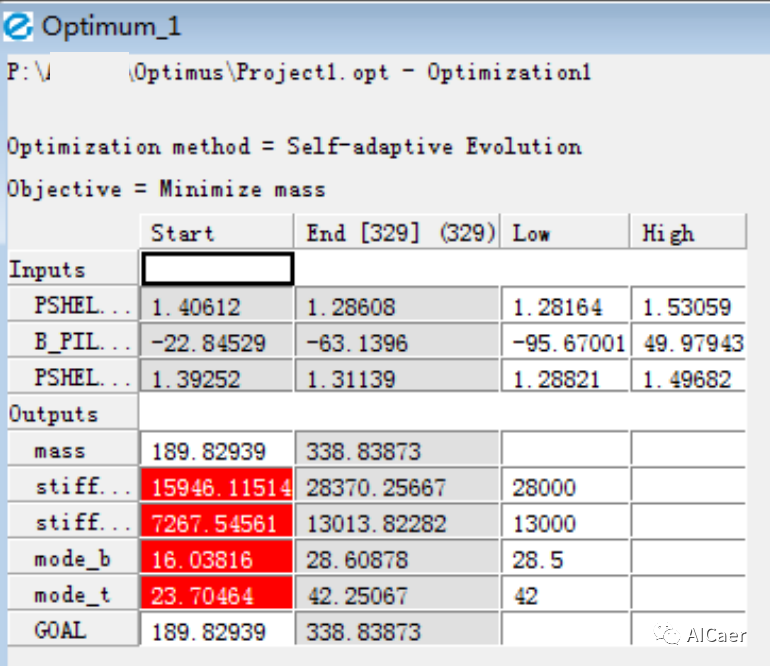

        刚才用的算法是自适进化法，只适用于单目标，我们的实际问题是弯曲刚度、扭转刚度、弯曲模态、扭转模态以及质量4个目标，所以这里，我们需要在Method里面选择Multi-Objective Optimization，同时在算法下拉菜单中选择Normal-Boundary Intersection Method。

        然后设置目标，Apply后寻优，最后得到最优解，过程都跟上面一样了。

        至此，一个完整的优化就做完了。
