04.分布式事务初探(图说常见的分布式事务)

导读

• 前面已经更新完了本地事务的一些内容，本篇开始进入分布式事务的相关信息。

• （本系列持续更新，感兴趣请关注我的公众号，不错过下一波干货）。

前言

本节内容主要分析下分布式事务的一些解决方案，通过图解的方式，让大家对分布式事务的执行流程有一个大致的概念，后续会通过项目来演示部分方案的使用，以及进行源码的剖析

知识点

• XA事务
• 两段式提交(2PC)
• 三段式提交(3PC)
• TCC事务
• 本地消息表
• 可靠性消息服务
• 最大努力通知方案

1.XA规范

这个主要是针对单服务跨库的实现，目前很少使用，但是他的思想还是值得借鉴的。XA只是一个规范，具体的协议有数据库厂商提供实现。

这里主要涉及到几个角色，如下：

• AP: 应用程序，如流量充值系统
• CRM: 通信资源管理器，一般是消息队列中间件来实现
• TM：事务管理器，一个第三方组件
• RM：资源管理器，即mysql客户端，jdbc

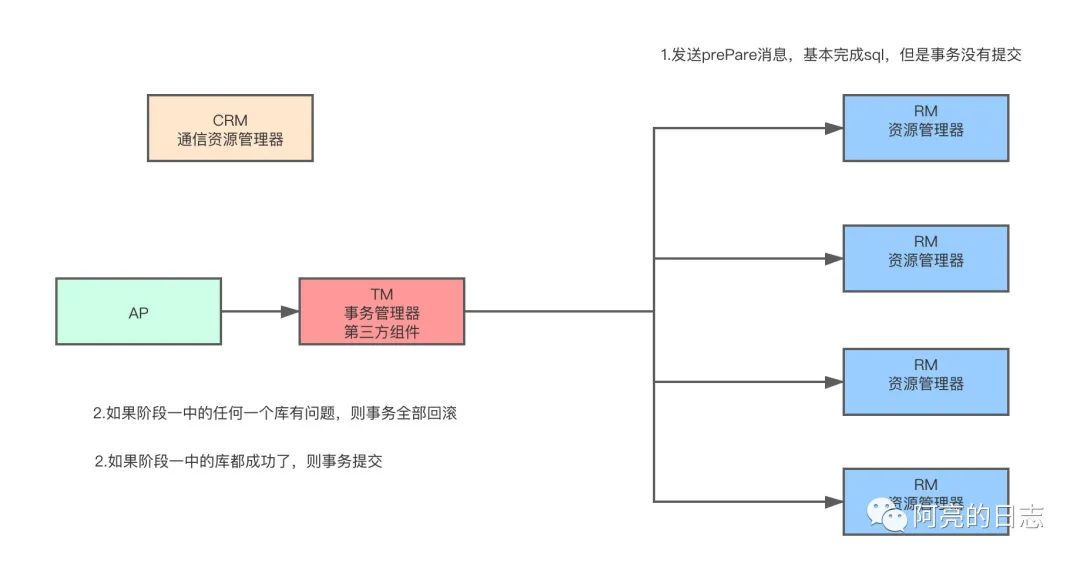

1.1.2pc事务

两段式事务提交，流程如下

• 预提交(准备阶段)：每个sql客户端，先准备执行，每个sql都确保执行没问题，只是没有提交事务而已
• 提交阶段: 事务管理器TM收到所有客户端的消息，若有任何一个客户端失败，则整体事务回滚，若都成功了，则每个客户端都提交事务。数据持久化

2pc事务存在的一些问题

• 同步阻塞：阶段一执行prepare会占用资源，一直都整个分布式事务结束才完成，在此过程中若其他服务访问该资源则会阻塞
• 单点故障：事务管理器(TM)是单点，若出现故障则整个事务都会出现问题
• 事务状态丢失：即使TM做成主备系统，那么在选举过程中如果某个程序挂了，会存在不知道某个事务的状态
• 脑裂问题：若在阶段2，出现异常导致某些数据库没有收到commit消息，那就会出现部分库数据提交，部分没有提交

1.2.3PC分布式事务原理

针对两段式提交协议，主要是解决了2PC协议的一些问题

• CanCommit阶段：TM给各个数据发送消息，不会实际执行sql，各个库检查自己的网络环境等是否OK
• PreCommit阶段：若每个库的CanCommit
  都返回成功，那么就进入该阶段，执行各个SQL，只是不提交事务。若CanCommit
  阶段受到失败消息，则TM通知各个数据库直接失败，结束分布式事务
• DoCommit阶段:
• 若PreCommit
  阶段都成功，那么TM发送DoCommit
  消息给各个库，通知提交事务。
• 若某个库PreCommit
  失败或超时未返回，则TM通知其他库，事务回滚
• 若某个库返回成功，但是长时间未稍等TM通知，则直接提交事务成功

优化点

• 适度解决了同步阻塞问题：加入了canCommit
  ，阻塞时间会缩短
• 解决TM事务状态丢失问题：若本机数据执行成功且长时间没有TM的反馈，则自行提交事务
• 引入超时机制：若PreCommit
  阶段成功了，等待时间超时还未收到TM发送的DoCommit
  或者Abort
  消息，则自己只需DoCommit


存在问题

若TM在DoCommit
阶段发送了Abort
消息给各个库，但是某个库没有收到消息，会因为超时问题，只需DoCommit
操作。

1.3

应用实战

XA分布式事务可以通过Atomikos
类库来实现，这部分的话，有兴趣了解的同学可以网上查一下

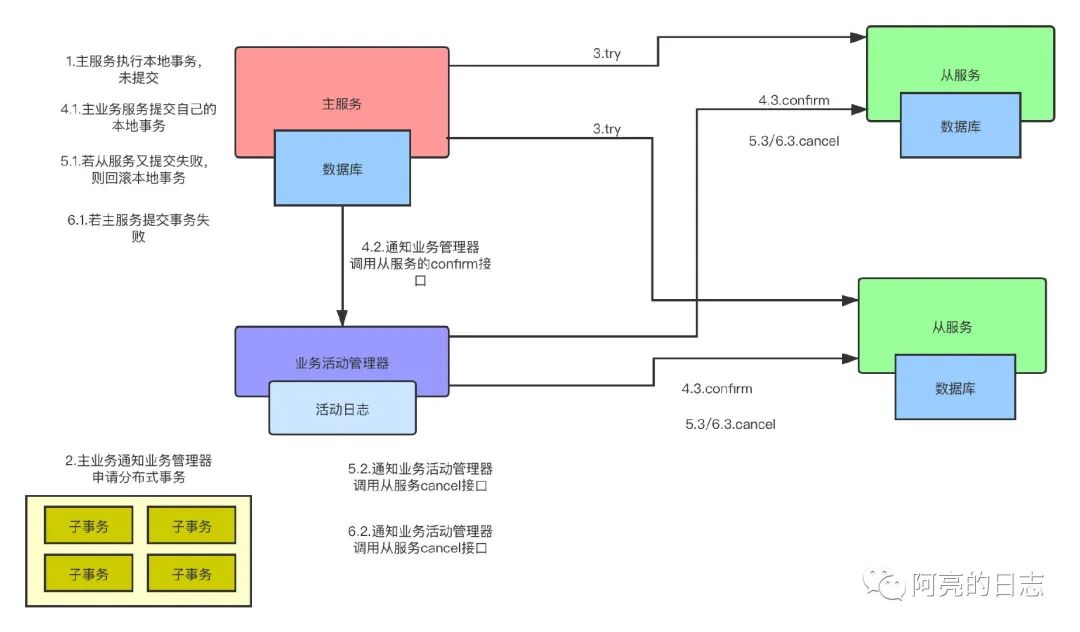

2.TCC

由于目前的大型系统基本都是通过服务化的方式来处理，因此一般用不到上面的XA
单服务多库的方案。而TCC是在服务化中经常用到的一种分布式事务，它采用的是一种补偿
的思想。TCC是由如下3个步骤组成

• Try：该阶段是对要执行服务的资源进行检查并锁定
• Confirm：该阶段是对访问进行实际的操作，会将上一阶段锁定的资源变更为使用
• Cancel：该节点是进行事务的回滚，即任意业务逻辑执行失败，都会将try阶段锁定的资源或者数据恢复到初始状态。

还拿事务最初的时候转账的例子来说明下，假设有一个account表，结构如下：

create table account
(
    id              bigint(10) unsigned auto_increment comment 'ID'
        primary key,
    user_account_id bigint(10)              default 0                         not null comment '用户账户id',
    amount          decimal(10, 2) unsigned default 0.00                      not null comment '余额',
    locked_amount   decimal(10, 2) unsigned default 0.00                      not null comment '冻结金额',
    created_time    timestamp(3)            default '1971-01-01 00:00:00.000' not null comment '创建时间',
    updated_time    timestamp(3)            default '1971-01-01 00:00:00.000' not null comment '更新时间'
)comment '账户金额' collate = utf8mb4_unicode_ci;

这里有两个账户如下，我们需要从账户user_account_id=1001
转500元到user_account_id=1002
账户中

2.1.try阶段

• 将user_account_id=1001
  金额减去需要转账的金额，并将锁定金额修改为要转账的金额
• 将user_account_id=1002
  锁定金额修改为要转账的金额

此时两个账户中都有500元的锁定金额(不可用)。账户1中

2.2.confirm阶段

若转账的业务逻辑成功，则会将账户1和账户2的金额变更上图

2.3.cancel阶段

若出现问题，会执行try阶段的反向操作。

使用场景

这种业务是对数据一致性要求较高的场景才会使用，必须是系统中的核心，一般都是核心自己场景才会使用。并且最好每个阶段耗时较短。

这种方式手写回滚，补偿逻辑太复杂，业务代码维护成本极高。

3.本地消息表

这个是ebay
搞出来的一套思想，扩展及并发能力有限。因此很少使用。

这种方案依赖于每个服务的一个本地消息表，可以通过日志，数据表实现，然后再通过一定的规则去不断的重试。

有兴趣的同学可以自行研究，参考文档

本地消息表

https://houbb.github.io/2018/09/02/sql-distribute-transaction-mq

4.可靠消息最终一致性方案

这种方案是不用本地的消息表，而是直接基于MQ来处理。有一些MQ本身就只穿事务消息，如RocketMQ
。

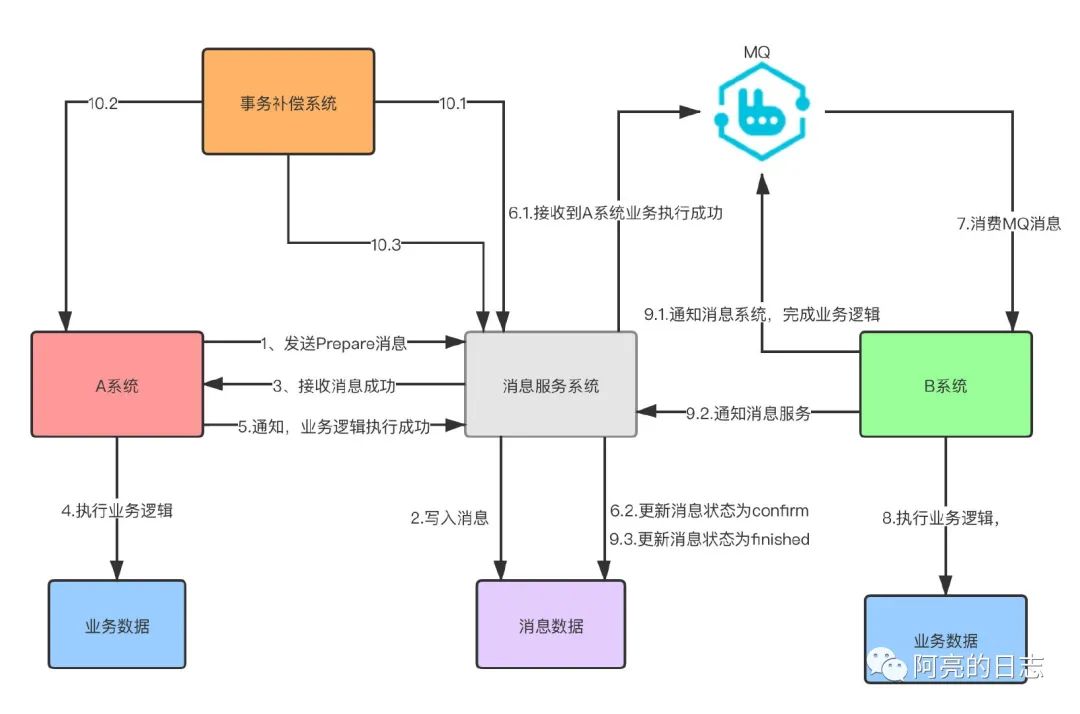

它的执行流程如下图：这里涉及到4个组件

• A系统：事务的发起者，一般是外部请求入口
• B系统：A系统依赖调用的一个服务
• 消息服务系统：专门用来做事务服务的一个系统，有些具备事务消息的MQ可以合并(RocketMQ
  直接将消息服务
  和MQ
  合并)
• 事务补偿系统：这个可以放到A系统中，通过定时任务来处理

结合上图，整体流程的执行步骤如下。

• 1.A系统发送一个Prepare
  消息到消息服务中
• 2.消息服务存储该条Prepare
  消息到消息服务的库中
• 3.消息服务返回接收消息成功给A系统
• 4.若步骤3成功，则A系统继续执行业务操作，否则结束
• 5.A执行业务逻辑成功后，通知消息系统
• 6.消息系统接收到消息之后，发送消息到MQ，更新消息状态Prepared
  为CONFIRMED

• 7.MQ发送消息到B系统
• 8.B系统执行业务逻辑，此处B系统需要保障幂等，防止重复消息
• 9.B系统处理完毕之后，通知消息系统，已完成，此时消息系统修改状态为FINISHED

• 10.补偿机制：
• 定时任务去扫描消息系统的消息数据,查看非终态(Prepared
  和CONFIRMED
  )的消息
• 若存在，则调用A系统的查询接口，查询数据是否处理成功
• 若处理成功，则再次确认并发送消息，即进入第6步
  ,若失败，则删除消息。

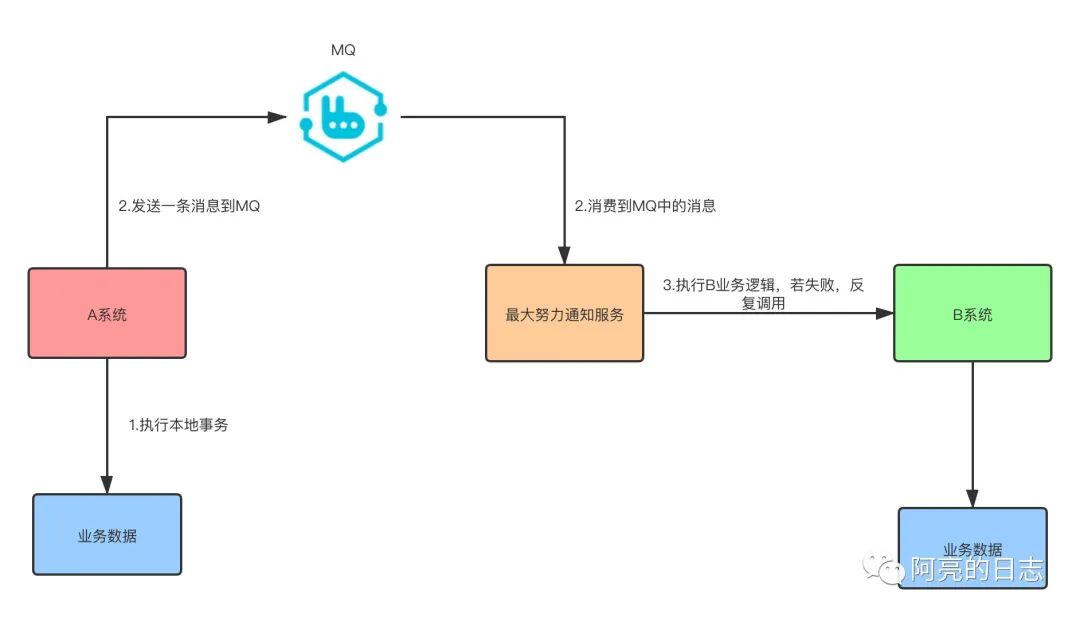

5.最大努力通知方案

这个从名称上我们就能猜测到，他大概是需要依赖一个mq，每个服务读取到mq的消息，之后执行自己的本地事务，若失败了就不停的重试，如果重试N次不行，那就放弃。

• 1.A系统执行本地事务
• 2.本地事务执行成功，写一条消息到MQ中,然后最大努力通知服务
  会消费到该消息
• 3.通知B系统进行业务逻辑调用，全部处理成功后才会进行消息的ACK，若又未成功的则会重试。

6.应用场景

在真实的大型分布式系统中，对于强一致性要求较高的系统一般采用TCC
方案，而其他的场景，一般是要求数据的最终一致性，采用RocketMQ
等MQ中间件来实现分布式事务。关于TCC
方案以及可靠性消息等后续会通过一个手机充值的简单例子来演示，并且会分析下一个TCC
框架的组件。

参考

• 本地消息表：https://houbb.github.io/2018/09/02/sql-distribute-transaction-mq
• 可靠性消息服务： https://ehlxr.me/2019/01/25/eventually-consistency/
