作者简介

刘东明，阿里云 PostgreSQL 内核研发工程师，花名凌策

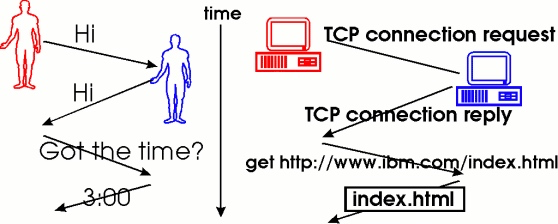

我们在使用数据库服务时，通常需要使用客户端连接数据库服务端，以 PostgreSQL 为例，常用的客户端有自带的 psql，JAVA 应用的数据库驱动 JDBC，可视化工具 PgAdmin 等，这些客户端都需要遵守 PostgreSQL 的通信协议才能与之 "交流"。所谓协议，可以理解为一套信息交互规则或者规范，最为我们熟知的莫过于 TCP/IP 协议和 HTTP 协议。

PostgreSQL 在 TCP/IP 协议之上实现了一套基于消息的通信协议，同时，为避免客户端和服务端在同一台机器时的网络通信代价，也支持在 Unix 域套接字上使用该协议。PostgreSQL 至今共实现了三个版本的通信协议，现在普遍使用的是从 PostgreSQL 7.4 开始支持的 3.0 版本，其他版本的协议依然支持。一个 PostgreSQL 数据库实例同时支持所有版本的协议，具体使用那个版本取决于客户端的选择，无论选择哪个版本，客户端和服务端都需要匹配，否则可能无法正常 "交流"。本文介绍 PostgreSQL 3.0 版本的通信协议。

PostgreSQL 是多进程架构，守护进程 Postmaster 为每个连接分配一个后台进程（backend），后台进程的分配是在协议处理之前进行的，每个后台进程自行负责协议的处理。在 PostgreSQL 源码或者文档中，通常认为 'backend' 和 'server' 是等价的，表示服务端；同样，'frontend' 和 'client' 是等价的，表示客户端。

协议基础

PostgreSQL 通信协议包括两个阶段：startup 阶段和 normal 阶段。startup 阶段，客户端尝试创建连接并发送授权信息，如果一切正常，服务端会反馈状态信息，连接成功创建，随后进入 normal 阶段。normal 阶段，客户端发送请求至服务端，服务端执行命令并将结果返回给客户端。客户端请求结束后，可以主动发送消息断开连接。

normal 阶段，客户端可以通过两种 "子协议" 来发送请求，分别是 simpel query 和 extened query。使用 simple query 时，客户端发送字符串文本请求，后端收到后立即处理并返回结果；使用 extened query 时，发送请求的过程被分为若干步骤，通常包括 Parse，Bind 和 Execute。

本节介绍通信协议的基础，包括消息格式和基本的消息流， normal 阶段的两种 "子协议" 在下一节详细介绍。

消息

消息格式

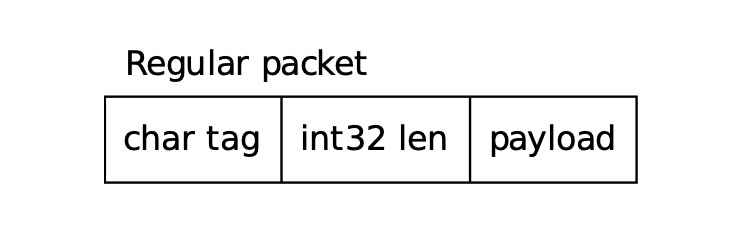

客户端和服务端所有通信都通过消息流进行。消息的第一个字节标识消息类型，随后四个字节标识消息内容的长度（该长度包括这四个字节本身），具体的消息内容由消息类型决定。

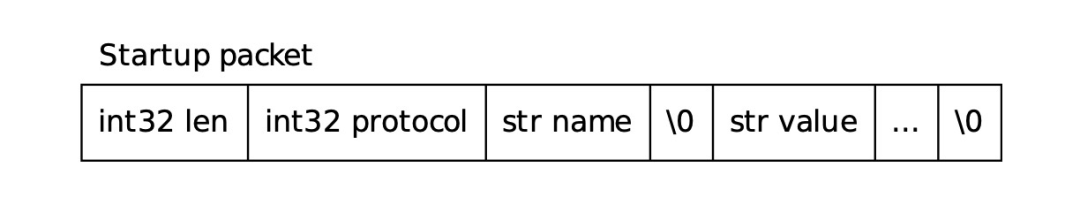

需要注意的是，客户端创建连接时，发送的第一条消息，即启动（startup）消息格式有所不同。它没有最开始的消息类型字段，以消息长度开始，随后紧跟协议版本号，然后是键值对形式的连接信息，如用户名、数据库以及其他 GUC 参数和值。

startup 消息的处理流程可以参考 ProcessStartupPacket。

消息类型

PostgreSQL 目前支持如下客户端消息类型：

case 'Q':           * simple query */
case 'P':           * parse */
case 'B':           * bind */
case 'E':           * execute */
case 'F':           * fastpath function call */
case 'C':           * close */
case 'D':           * describe */
case 'H':           * flush */
case 'S':           * sync */
case 'X':
case EOF:
case 'd':           * copy data */
case 'c':           * copy done */
case 'f':           * copy fail */

服务端收到如上消息的处理流程可以参考 PostgresMain。服务端发送给客户端的消息有如下类型（不完全）：

case 'C':       * command complete */
case 'E':       * error return */
case 'Z':       * backend is ready for new query */
case 'I':       * empty query */
case '1':       * Parse Complete */
case '2':       * Bind Complete */
case '3':       /* Close Complete */
case 'S':       /* parameter status */
case 'K':       /* secret key data from the backend */
case 'T':       /* Row Description */
case 'n':       /* No Data */
case 't':       /* Parameter Description */
case 'D':       /* Data Row */
case 'G':       /* Start Copy In */
case 'H':       /* Start Copy Out */
case 'W':       /* Start Copy Both */
case 'd':       /* Copy Data */
case 'c':       /* Copy Done */
case 'R':       /* Authentication Request */

客户端处理如上服务端消息的流程可以参考 PostgreSQL libqp 的实现 pqParseInput3。

消息流

Startup

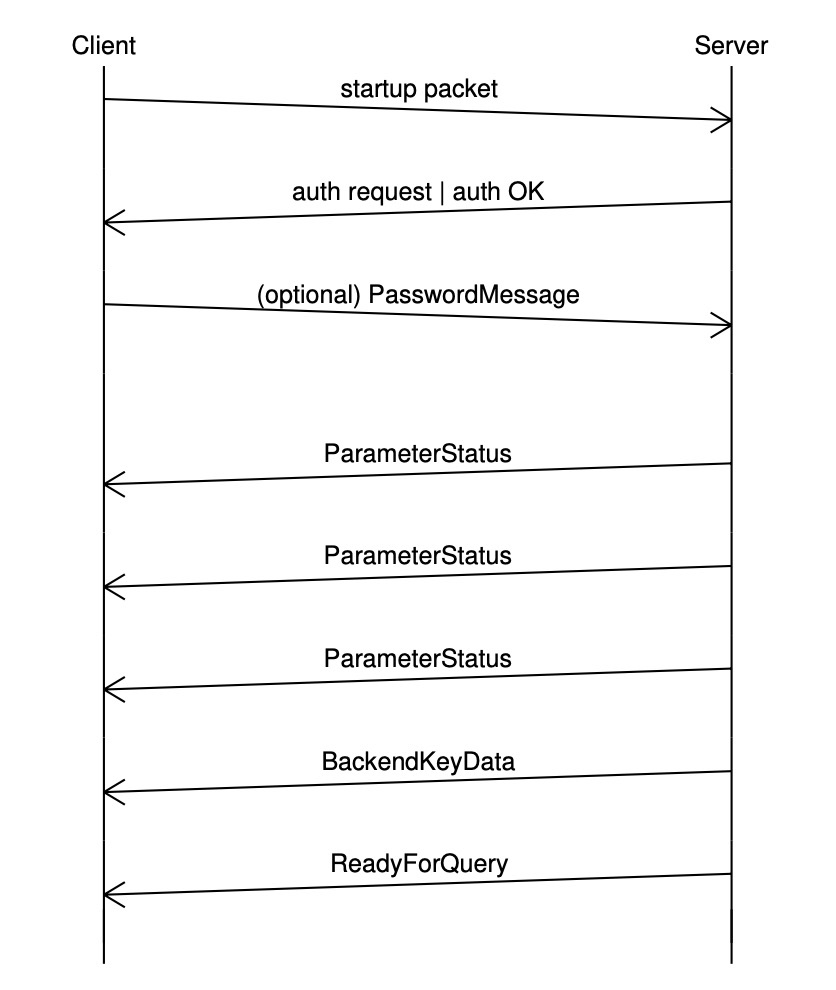

startup 阶段是客户端和服务端创建连接的阶段，消息流如下：

客户端首先发送 startup 消息至服务端，服务端判断是否需要授权信息，如若需要，则发送 AuthenticationRequest ，客户端随后发送密码至服务端，权限验证之后，服务端给客户端发送一些参数信息，即 ParameterStatus ，包括 server_version ， client_encoding 和 DateStyle 等。最后，服务端发送一个 ReadyForQuery 消息，告知客户端一切就绪，可以发送请求了。至此，连接创建成功。

取消请求

在 startup 阶段，服务端还会给客户端发送一个 BackendKeyData 消息，该消息中包含服务端的进程 ID 和一个取消码（MyCancelKey)。如果客户端想取消当前正在执行的请求，则可以发送一个 CancelRequset 消息，该消息中包括 startup 阶段服务端提供的进程 ID 和取消码。

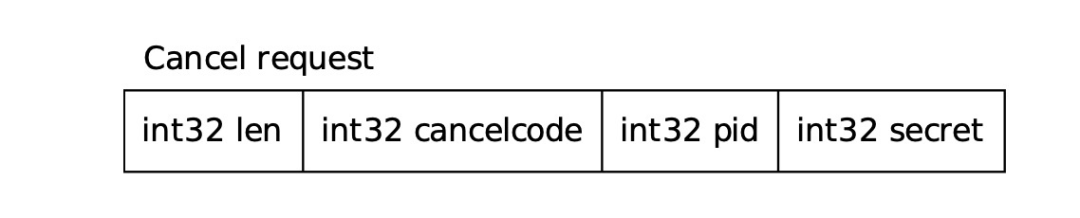

取消请求并不是通过当前正在处理请求的连接发送的，而是会创建一个新的连接，创建该连接发送的消息与之前创建连接的消息不同，不再发送 startup 消息，而是发送一个 CancelReqeust 消息，该消息同样没有消息类型字段。

取消请求不保证一定成功，可能服务端接收到取消请求时，当前的查询请求已经结束。取消请求只能在一定程度上加速当前查询结束，如果当前请求被取消，客户端会收到一条错误消息。

发送请求

连接创建之后，通信协议进入 normal 阶段，该阶段的大体流程是：客户端发送查询请求，服务端接收请求、处理请求并将结果返回给客户端。上文提到，该阶段有两种 "子协议"，本节分别介绍这两种 "子协议" 的消息流。

Simple Query

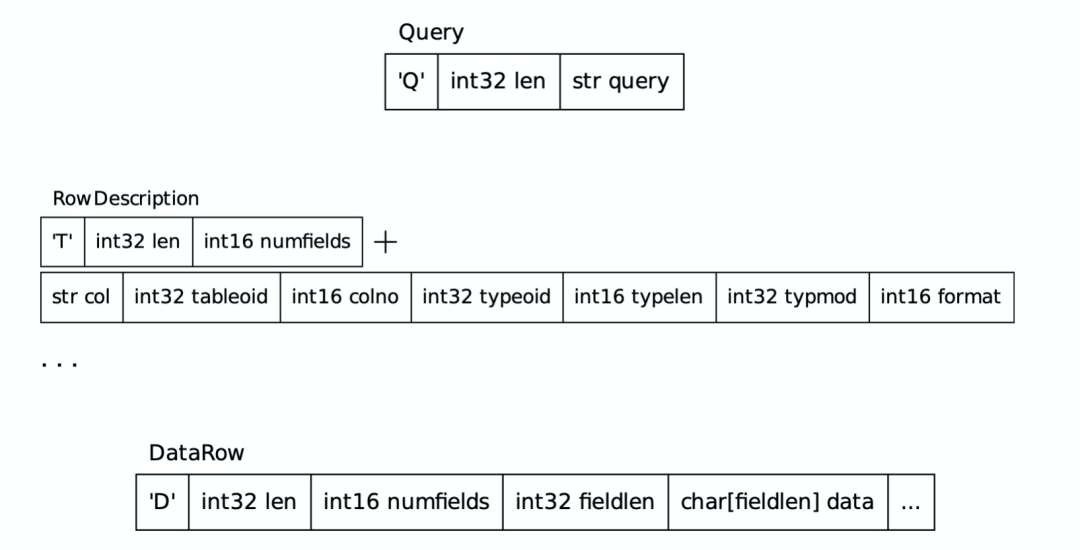

客户端通过 Query 消息发送一个文本命令给服务端，服务端处理请求，回复查询结果。查询结果通常包括两部分内容：结构和数据。结构通过 RowDescription 消息传递，包括列名、类型 OID 和长度等；数据通过 DataRow 消息传递，每个 DataRow 消息中包含一行数据。

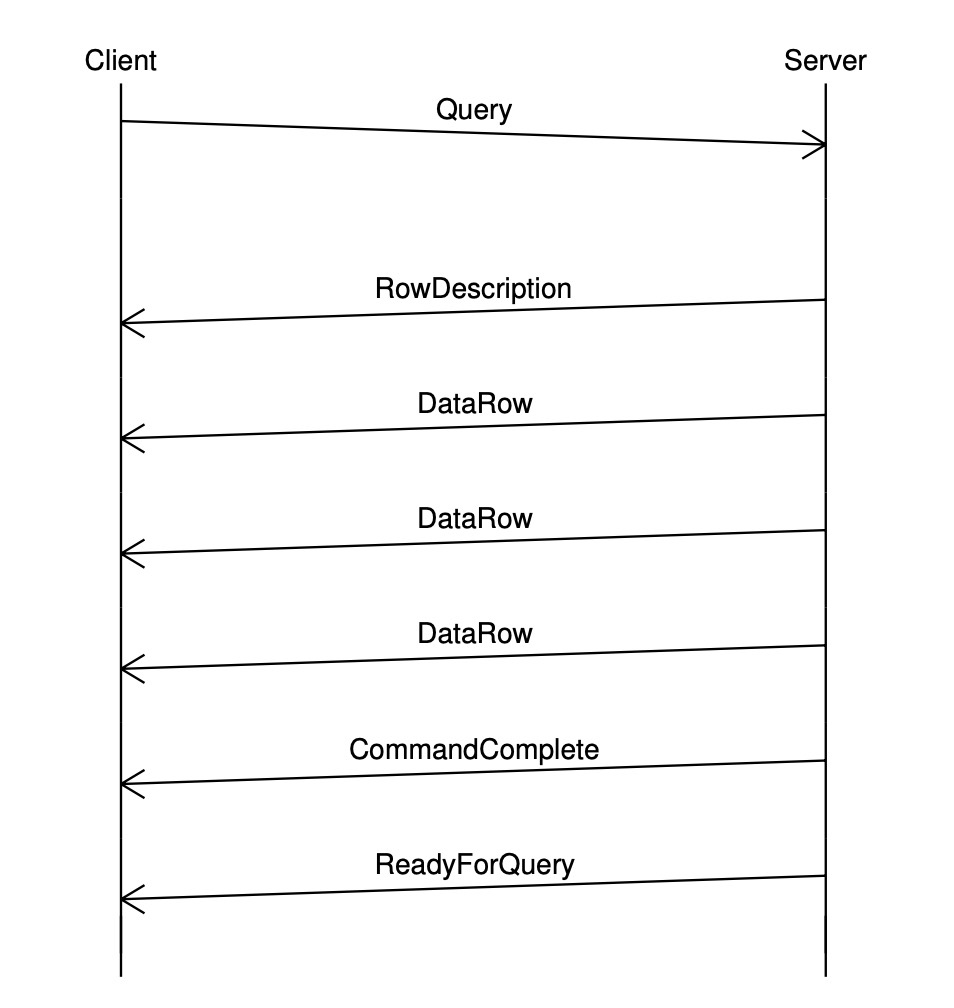

每个命令的结果发送完成之后，服务端会发送一条 CommandComplete 消息，表示当前命令执行完成。客户端的一条查询请求可能包含多条 SQL 命令，每个 SQL 命令执行完都会回复一条 CommandComplete 消息，查询请求执行结束后会回复一条 ReadyForQuery 消息，告知客户端可以发送新的请求。消息流如下：

注意，一个请求中的多条 SQL 命令会被当做一个事务来执行，如果有命令执行失败，整个事务都会回滚。用户可以在请求中显式添加 BEGIN 和 COMMIT ，将一个请求划分为多个事务，避免事务全部回滚。显式添加事务控制语句的方式无法避免请求有语法错误的情况，如果请求有语法错误，整个请求都不会被执行。

ReadyForQuery 消息会反馈当前事务的执行状态，客户端可以根据事务状态做相应的处理，目前有如下三种事务状态：

'I';            /* idle --- not in transaction */
'T';            /* in transaction */
'E';            /* in failed transaction */

Extended Query

Extended Query 协议将以上 Simple Query 的处理流程分为若干步骤，每一步都由单独的服务端消息进行确认。该协议可以使用服务端的 perpared-statement 功能，即先发送一条参数化 SQL，服务端收到 SQL（Statement）之后对其进行解析、重写并保存，这里保存的 Statement 也就是所谓 Prepared-statement，可以被复用；执行 SQL 时，直接获取事先保存的 Prepared-statement 生成计划并执行，避免对同类型 SQL 重复解析和重写。

如下例， SELECT * FROM users u, logs l WHERE u.usrid=$1 AND u.usrid=l.usrid AND l.date = $2; 是一条参数化 SQL，执行 PREPARE 时，服务端对该 SQL 进行解析和重写；执行 EXECUTE 时，为 Prepared Statement 生成计划并执行。第二次执行 EXECUTE 时无需再对 SQL 进行解析和重写，直接生成计划并执行即可。PostgreSQL Prepared Statement 的具体细节可以参考[3]，PostgreSQL JDBC 的相关介绍可以参考[4]。

PREPARE usrrptplan (int) AS
SELECT * FROM users u, logs l WHERE u.usrid=$1 AND u.usrid=l.usrid
AND l.date = $2;
EXECUTE usrrptplan(1, current_date);
EXECUTE usrrptplan(2, current_date);

可见，Extended Query 协议通过使用服务端的 Prepared Statement，提升同类 SQL 多次执行的效率。但与 Simple Query 相比，其不允许在一个请求中包含多条 SQL 命令，否则会报语法错误。

Extended Query 协议通常包括 5 个步骤，分别是 Parse，Bind，Describe，Execute 和 Sync。以下分别介绍各个阶段的处理流程。

Parse

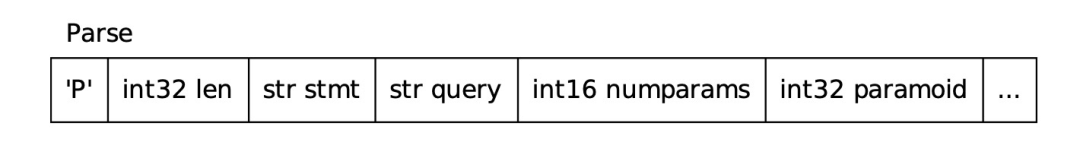

客户端首先向服务端发送一个 Parse 消息，该消息包括参数化 SQL，参数占位符以及每个参数的类型，还可以指定 Statement 的名字，若不指定名字，即为一个 "未命名" 的 Statement，该 Statement 会在生成下一个 "未命名" Statement 时予以销毁，若指定名字，则必须在下次发送 Parse 消息前将其显式销毁。

PostgreSQL 服务端收到该消息后，调用 exec_parse_message 函数进行处理，进行语法分析、语义分析和重写，同时会创建一个 Plan Cache 的结构，用于缓存后续的执行计划。

Bind

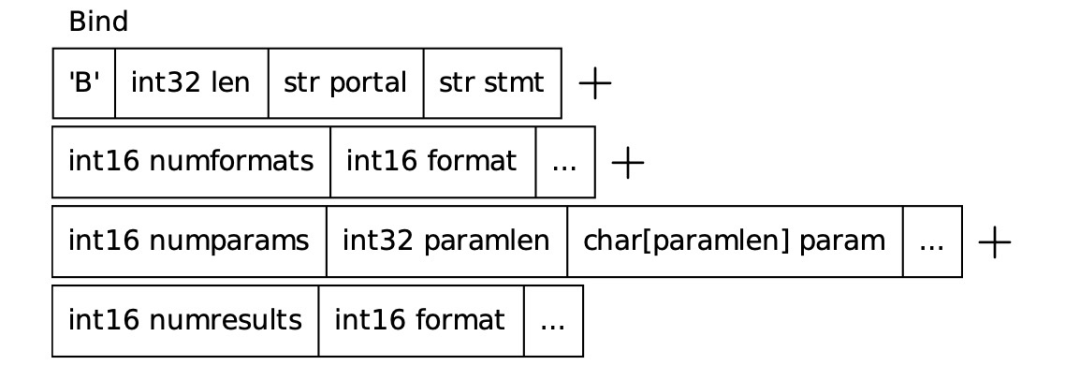

客户端发送 Bind 消息，该消息携带具体的参数值、参数格式和返回列的格式，如下：

PostgreSQL 收到该消息后，调用 exec_bind_message 函数进行处理。为之前保存的 Prepared Statement 创建执行计划并将其保存在 Plan Cache 中，创建一个 Portal 用于后续执行。关于 Plan Cache 的具体实现和复用逻辑在此不细述，以后单独撰文介绍。

在 PostgreSQL 内核中，Portal 是对查询执行状态的一种抽象，该结构贯穿执行器运行的始终。

Describe

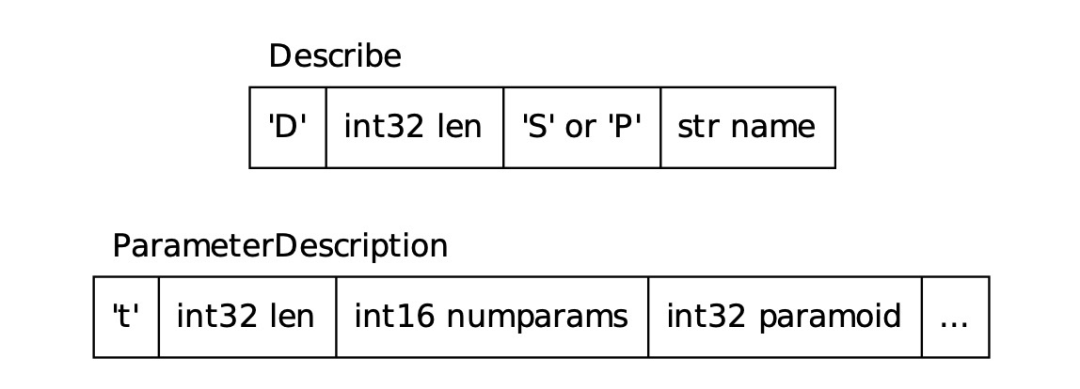

客户端可以发送 Describe 消息获取 Statment 或 Portal 的元信息，即返回结果的列名，类型等信息，这些信息由 RowDescription 消息携带。如果请求获取 Statement 的元信息，还会返回具体的参数信息，由 ParameterDescription 消息携带。

Execute

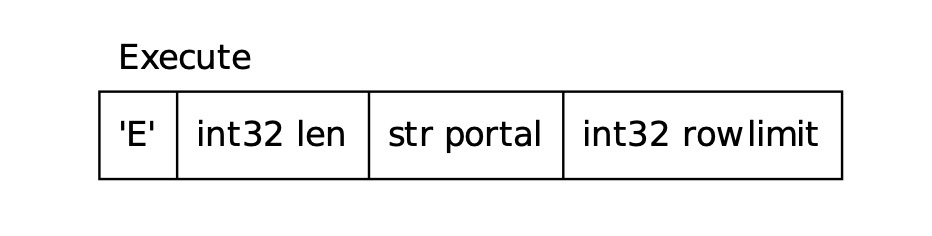

客户端发送 Execute 消息告知服务端执行请求，服务端收到消息后，执行 Bind 阶段创建的 Portal，执行结果通过 DataRow 消息返回给客户端，执行完成后发送 CommandComplete 。

Execute 消息中可以指定返回的行数，若行数为 0，表示返回所有行。

Sync

使用 Extended Query 协议时，一个请求总是以 Sync 消息结束，服务端接收到 Sync 消息后，关闭隐式开启的事务并回复 ReadyForQuery 消息。

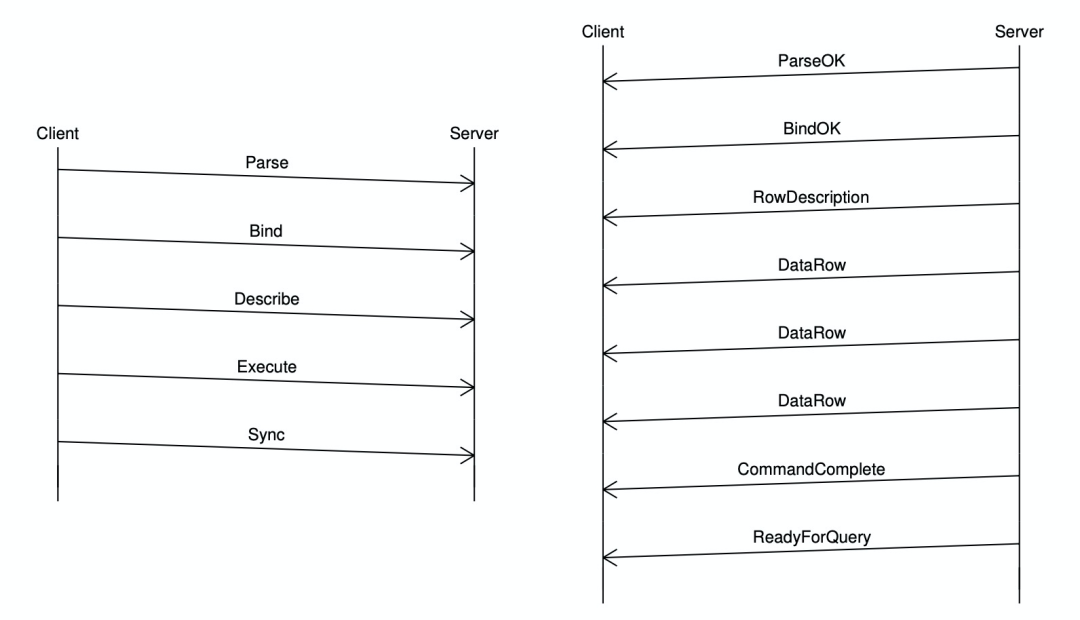

Extended Query 完整的消息流如下：

Copy 子协议

为高效地导入/导出数据，PostgreSQL 支持 COPY 命令， COPY 操作会将当前连接切换至一种截然不同的子协议。

Copy 子协议对应三种模式：

• copy-in 导入数据，对应命令 COPY FROM STDIN

• copy-out 导出数据，对应命令 COPY TO STDOUT

• copy-both 用于 walsender，在主备间批量传输数据

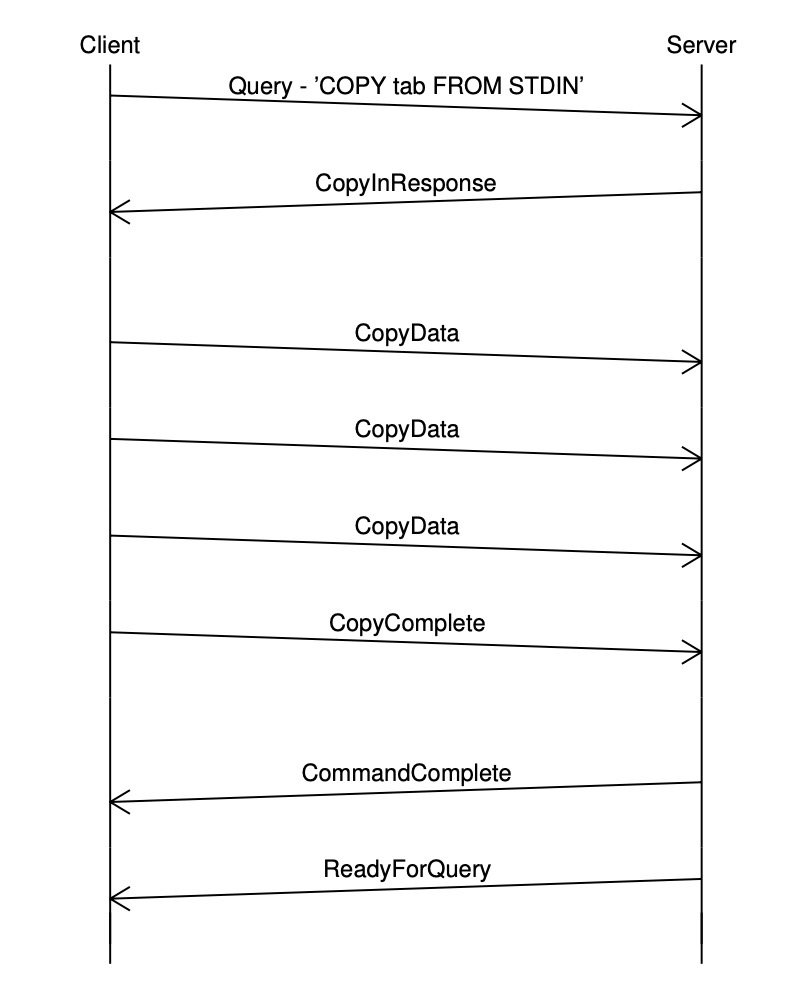

以 copy-in 为例，服务端收到 COPY 命令后，进入 COPY 模式，并回复 CopyInResponse。随后客户端通过 CopyData 消息传输数据，CopyComplete 消息标识数据传输完成，服务端收到该消息后，发送 CommandComplete 和 ReadyForQuery 消息，消息流如下：

总结

本文简要介绍了 PostgreSQL 的通信协议，包括消息格式、消息类型和常见通信过程的消息流。一般通信过程分为两个阶段：startup 阶段创建连接， normal 阶段发送请求并返回结果。normal 阶段又包括两种子协议， Simple Query 一次性发送查询请求；Extended Query 分阶段发送请求，利用服务端的 prepared statement 特性，提升反复执行同类请求的效率。

PostgreSQL 通信协议中，除本文介绍的 COPY 子协议，还有一些其他的子协议，如主备流复制子协议，限于篇幅，本文并未给出详尽的描述，感兴趣的同学可以参考相关文档[5]。

本文参考了 2014 年 PostgreSQL 大会这篇[6]分享，推荐大家阅读。

最后，欢迎大家使用阿里云 PostgreSQL 数据库系列产品：

RDS PostgreSQL：https://www.aliyun.com/product/rds/postgresql

PolarDB：https://www.aliyun.com/product/polardb

参考文献

1. https://www.net.t-labs.tu-berlin.de/teaching/computer_networking/01.02.htm

2. https://www.postgresql.org/docs/current/protocol.html

3. https://www.postgresql.org/docs/12/sql-prepare.html

4. https://jdbc.postgresql.org/documentation/head/server-prepare.html

5. https://www.postgresql.org/docs/current/protocol-replication.html

6.https://www.pgcon.org/2014/schedule/attachments/330_postgres-for-the-wire.pdf
