RabbitMQ的整体架构

原创尹国斌 2020-08-21

967

MQ的整体架构

Exchange 交换机接收消息，根据路由键（RoutingKey）转发消息到绑定的队列

4.1、交换机属性：

name：交换机名称
Type：交换机类型direct、topic、fanout、headers
Durability：是否需要持久化，true为持久化
Auto Delete：当最后一个绑定到exchange上的队列删除后，自动删除该exchange
Internal：当前exchange是否用于Rabbitmq内部使用，默认false
Arguments：扩展参数，用于扩展AMQP协议自制定化使用

4.2、交换机类型

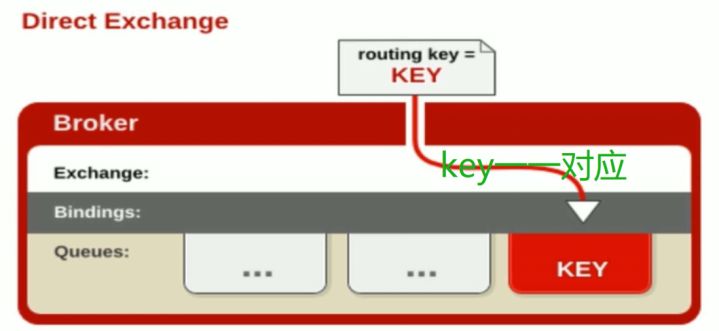

4.2.1、direct Exchange

所有发送到direct exchange的消息被转发到RouteKey中指定的Queue。

注意：direct 模式可以使用rabbitmq自带的exchange：default exchange，所以不需要将exchange进行任何绑定操作，消息传递时，RouteKey必须完全匹配才会被队列接收，否则将会被消息抛弃。

4.2.1 代码
生产者：
public class send {
public static void main(String[] args) throws java.io.IOException {
/**
* 创建连接连接到MabbitMQ
*/
ConnectionFactory factory = new ConnectionFactory();
// 设置MabbitMQ所在主机ip或者主机名
factory.setHost(“192.168.60.129”);
factory.setPort(5672);
factory.setUsername(“guest”);
factory.setPassword(“guest”);
// 创建一个连接
Connection connection = factory.newConnection();
// 创建一个管道
Channel channel = connection.createChannel();
//声明
String exchangeName = “test_direct_exchange” ;
String routeKey = “test.direct”;
// 发送的消息
String message = “hello world!”;
// 往队列中发出一条消息
channel.basicPublish(exchangeName, routeKey, null, message.getBytes());
System.out.println(" [x] Sent ‘" + message + "’");
// 关闭频道和连接
channel.close();
connection.close();
}

}
消费者
public class Recv {
public static void main(String[] args) throws java.io.IOException, java.lang.InterruptedException {

     ConnectionFactory factory = new ConnectionFactory();
     factory.setHost("192.168.60.129");
     factory.setPort(5672);
     factory.setUsername("guest");
     factory.setPassword("guest");
        // 打开连接和创建频道，与发送端一样
        Connection connection = factory.newConnection();

        Channel channel = connection.createChannel();

        // 声明
        String exchangeName = "test_direct_exchange"	;
        String exchangeType = "direct";
        String queueName = "test_direct_queue";
        String routeKey = "test.direct";
        //声明了一个交换机
        channel.exchangeDeclare(exchangeName, exchangeType, true, false, false, null);
        //声明一个队列
        channel.queueDeclare(queueName, false, false, false, null);
        //建立一个绑定关系
        channel.queueBind(queueName, exchangeName, routeKey);
        // 是否持久化消息
        QueueingConsumer  consumer = new QueueingConsumer(channel);
        //参数：队列名称、是否自动ACK、consumer
        channel.basicConsume(queueName, true, consumer);
        //循环获取消息
        while(true){
        	//获取消息，如果没有消息，这一步将会阻塞
        	Delivery delivery = consumer.nextDelivery();
        	String msg = new String(delivery.getBody());
        	System.out.println("收到消息："+ msg);
        }
}

}

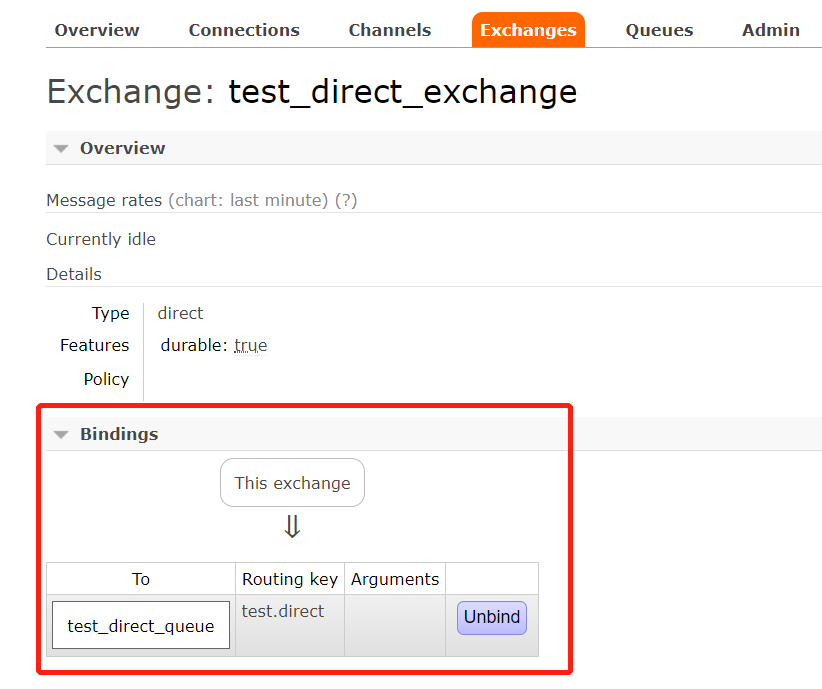

控制台看到绑定

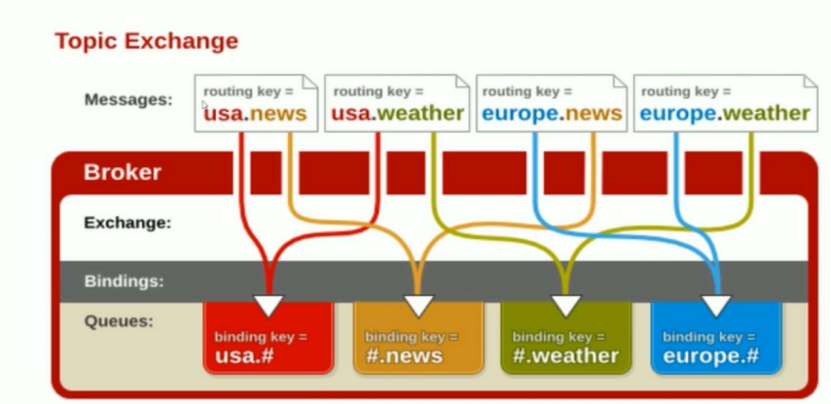

4.2.2、Topic Exchange

所有发送到Topic Exchange 的消息被转发到所有关心RouteKey中指定Topic的Queue上

Exchange将RouteKey和某Topic进行模糊匹配，此时队列需要绑定一个Topic
注意：可以使用通配符进行模糊匹配（* 或者 #）

4.2.2 代码
生产者
public class send {

public static void main(String[] args) throws java.io.IOException {
/**
* 创建连接连接到MabbitMQ
*/
ConnectionFactory factory = new ConnectionFactory();
// 设置MabbitMQ所在主机ip或者主机名
factory.setHost(“192.168.60.129”);
factory.setPort(5672);
factory.setUsername(“guest”);
factory.setPassword(“guest”);
// 创建一个连接
Connection connection = factory.newConnection();
// 创建一个管道
Channel channel = connection.createChannel();

     //声明
     String exchangeName = "test_topic_exchange"	;
     String routeKey1 = "user.save";
     String routeKey2 = "user.update";
     String routeKey3 = "user.delete.abc";

     // 发送的消息
     String message = "hello world!-----topic exchange ..";
     // 往队列中发出一条消息
     channel.basicPublish(exchangeName, routeKey1, null, message.getBytes());
     channel.basicPublish(exchangeName, routeKey2, null, message.getBytes());
     channel.basicPublish(exchangeName, routeKey3, null, message.getBytes());

     System.out.println(" [x] Sent '" + message + "'");
     // 关闭频道和连接
     channel.close();
     connection.close();
 }

消费者
public class Recv {

public static void main(String[] args) throws java.io.IOException, java.lang.InterruptedException  {

    // TODO Auto-generated method stub
     ConnectionFactory factory = new ConnectionFactory();
     factory.setHost("192.168.60.129");
     factory.setPort(5672);
     factory.setUsername("guest");
     factory.setPassword("guest");
        // 打开连接和创建频道，与发送端一样
        Connection connection = factory.newConnection();

        Channel channel = connection.createChannel();

        // 声明
        String exchangeName = "test_topic_exchange"	;
        String exchangeType = "topic";
        String queueName = "test_topic_queue";

        String routeKey = "user.#";
        //声明了一个交换机
        channel.exchangeDeclare(exchangeName, exchangeType, true, false, false, null);
        //声明一个队列
        channel.queueDeclare(queueName, false, false, false, null);
        //建立一个绑定关系
        channel.queueBind(queueName, exchangeName, routeKey);
        // 是否持久化消息
        QueueingConsumer  consumer = new QueueingConsumer(channel);
        //参数：队列名称、是否自动ACK、consumer
        channel.basicConsume(queueName, true, consumer);
        //循环获取消息
        while(true){
        	//获取消息，如果没有消息，这一步将会阻塞
        	Delivery delivery = consumer.nextDelivery();
        	String msg = new String(delivery.getBody());
        	System.out.println("收到消息："+ msg);
        }
}

}

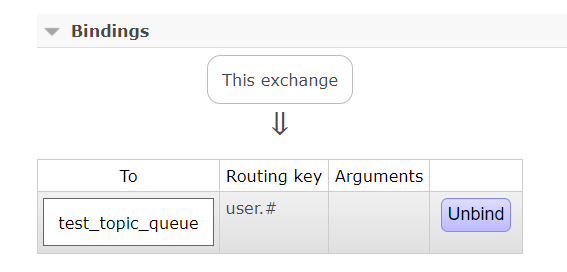

查看交换机绑定情况：

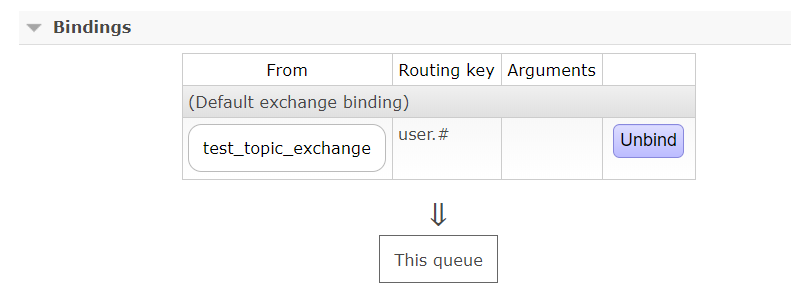

查看队列绑定情况：

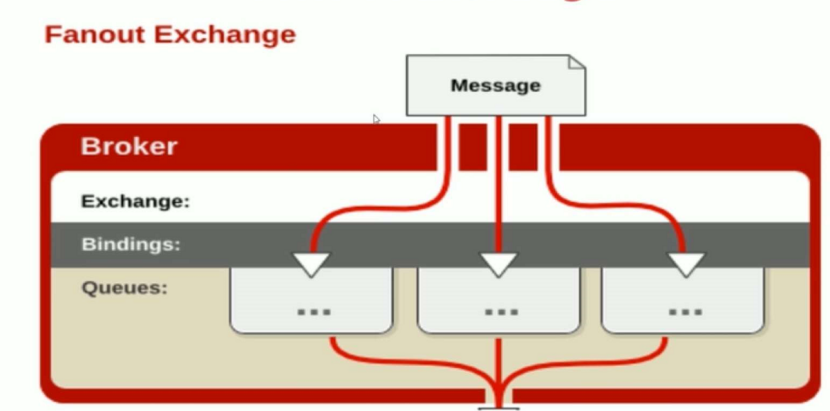

4.2.3、Fanout Exchange

不处理路由键，只需要简单将队列绑定到交换机上
发送到交换机的消息都会被转发到与该交换机绑定的所有队列上
Fanout交换机转发消息最快

2.2.3 代码

生产者
public class send {

 public static void main(String[] args) throws java.io.IOException {
       /**
        * 创建连接连接到MabbitMQ
        */
       ConnectionFactory factory = new ConnectionFactory();
       // 设置MabbitMQ所在主机ip或者主机名
       factory.setHost("192.168.60.129");
       factory.setPort(5672);
       factory.setUsername("guest");
       factory.setPassword("guest");
       // 创建一个连接
       Connection connection = factory.newConnection();
       // 创建一个管道
       Channel channel = connection.createChannel();

       //声明
       String exchangeName = "test_fanout_exchange"	;

       // 发送的消息
       for(int i=0;i<10;i++){
           String message = "hello world!-----fanout exchange ..";
           // 往队列中发出一条消息
           channel.basicPublish(exchangeName, "caad ", null, message.getBytes());
       }

       // 关闭频道和连接
       channel.close();
       connection.close();
   }

}

消费者
public class Recv {

public static void main(String[] args) throws java.io.IOException, java.lang.InterruptedException  {

    // TODO Auto-generated method stub
     ConnectionFactory factory = new ConnectionFactory();
     factory.setHost("192.168.60.129");
     factory.setPort(5672);
     factory.setUsername("guest");
     factory.setPassword("guest");
        // 打开连接和创建频道，与发送端一样
        Connection connection = factory.newConnection();

        Channel channel = connection.createChannel();

        // 声明
        String exchangeName = "test_fanout_exchange"	;
        String exchangeType = "fanout";
        String queueName = "test_fanout_queue";
        String routeKey = " ";  //不设置路由键

        //声明了一个交换机
        channel.exchangeDeclare(exchangeName, exchangeType, true, false, false, null);
        //声明一个队列
        channel.queueDeclare(queueName, false, false, false, null);
        //建立一个绑定关系
        channel.queueBind(queueName, exchangeName, routeKey);
        // 是否持久化消息
        QueueingConsumer  consumer = new QueueingConsumer(channel);
        //参数：队列名称、是否自动ACK、consumer
        channel.basicConsume(queueName, true, consumer);
        //循环获取消息
        while(true){
        	//获取消息，如果没有消息，这一步将会阻塞
        	Delivery delivery = consumer.nextDelivery();
        	String msg = new String(delivery.getBody());
        	System.out.println("收到消息："+ msg);
        }
}

}

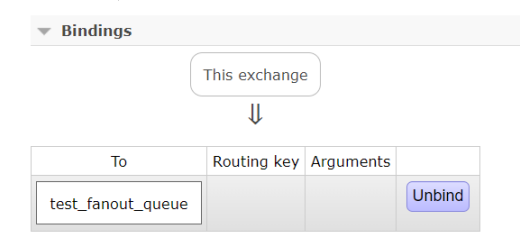

查看相关绑定：

4.3、Binding-绑定

Exchange和Exchange、Queue之间的连接关系
Binding中可以包含RoutingKey或者参数
对于消息发布者而言它只负责把消息发布出去，甚至它也不知道消息是发到哪个queue，消息通过exchange到达queue，exchange的职责非常简单，就是一边接收发布者的消息一边把这些消息推到queue中。而exchange是怎么知道消息应该推到哪个queue呢，这就要通过绑定queue与exchange时的routingkey了，通过代码进行绑定并且指定routingkey

4.4、Queue-消息队列

消息队列，实际存储消息数据
Durability：是否持久化，Durable:是，Transient:否
Auto delete：如选yes，代表当最后一个监听被移除后，该Queue会自动被删除
4.5、Message-消息
服务器和应用之间传送的数据
本质上就是一段数据，由properties和Payload（body）组成
常用属性：delivery、mode、headers（自定义属性）
其他属性：content_type、content_encoding、priority
correlation_id、reply_to、expiration、message_id
type、user_id、app_id、cluster_id 、timestamp

给消息添加一些属性：
生产者：
public class send {

 public static void main(String[] args) throws java.io.IOException {
       /**
        * 创建连接连接到MabbitMQ
        */
       ConnectionFactory factory = new ConnectionFactory();
       // 设置MabbitMQ所在主机ip或者主机名
       factory.setHost("192.168.60.129");
       factory.setPort(5672);
       factory.setUsername("guest");
       factory.setPassword("guest");
       // 创建一个连接
       Connection connection = factory.newConnection();
       // 创建一个管道
       Channel channel = connection.createChannel();

//给消息添加一些属性
Map<String,Object> headers = new HashMap<String,Object>();
headers.put(“my1”, “111”);
headers.put(“my2”, “222”);

       //给消息添加一些属性
      AMQP.BasicProperties properties = new AMQP.BasicProperties.Builder()
            .deliveryMode(2)
            .contentEncoding("utf-8")
            .expiration("10000")  //消息10秒没有被消费将被移除
            .headers(headers)  //自定义属性
            .build();

       // 发送的消息
       for(int i=0;i<5;i++){
           String message = "hello world!-----fanout exchange ..";
           // 往队列中发出一条消息
 channel.basicPublish("", "test001", properties, message.getBytes());
       }
       // 关闭频道和连接
       channel.close();
       connection.close();
   }

}

消费者：
public class Recv {

public static void main(String[] args) throws java.io.IOException, java.lang.InterruptedException  {

    // TODO Auto-generated method stub
     ConnectionFactory factory = new ConnectionFactory();
     factory.setHost("192.168.60.129");
     factory.setPort(5672);
     factory.setUsername("guest");
     factory.setPassword("guest");
        // 打开连接和创建频道，与发送端一样
        Connection connection = factory.newConnection();

        Channel channel = connection.createChannel();

        // 声明
        String queueName = "test001";
        //声明一个队列
        channel.queueDeclare(queueName, false, false, false, null);

        // 是否持久化消息
        QueueingConsumer  consumer = new QueueingConsumer(channel);
        //参数：队列名称、是否自动ACK、consumer
        channel.basicConsume(queueName, true, consumer);
        //循环获取消息
        while(true){
        	//获取消息，如果没有消息，这一步将会阻塞
        	Delivery delivery = consumer.nextDelivery();
        	String msg = new String(delivery.getBody());
        	System.out.println("收到消息："+ msg);
        	//获取消息属性
        	 Map<String,Object> headers = delivery.getProperties().getHeaders();
        	 System.out.println("headers get my1 value: "  + headers.get("my1"));
        }
}

}

4.6、Virtual host -虚拟主机

虚拟地址，用于进行逻辑隔离，最上层的消息路由
一个虚拟主机可以有若干个Exchange和Queue
同一个virtual host里面的Exchange或Queue的名称不能相同

rabbitmq
