百万并发「零拷贝」技术系列之经典案例 Netty

石杉的架构笔记 2020-08-25
1198


我的新课《C2C 电商系统微服务架构120天实战训练营》在公众号儒猿技术窝上线了，感兴趣的同学，可以长按扫描下方二维码了解课程详情：

课程大纲请参见文末

文章来自投稿：码农神说

Netty在零拷贝思想上的实现可以理解为是广义的，它和wiki对零拷贝宽泛的定义特别吻合“CPU 不需要将数据从一块内存拷贝到另一块内存”，因为Netty主要是在用户空间尽量减少内存的拷贝次数，而非系统层面的用户空间和内核空间数据的拷贝。
Netty作为Java界知名的NIO网络通讯框架，凭借其高性能木秀于mina、twisted，其因素之一就如官方所述：“减少了不必要的内存拷贝”。
在零拷贝实现上，它有借助于Java NIO的tranferTo实现的FileRegion用于文件传输，也有通过巧妙设计buffer数据结构来避免由于拆分、组合而带来的拷贝。尤其是后者，因为buffer是用来化零为整降低I/O操作频率的重要技术手段，对性能的影响至关重要。
FileRegion

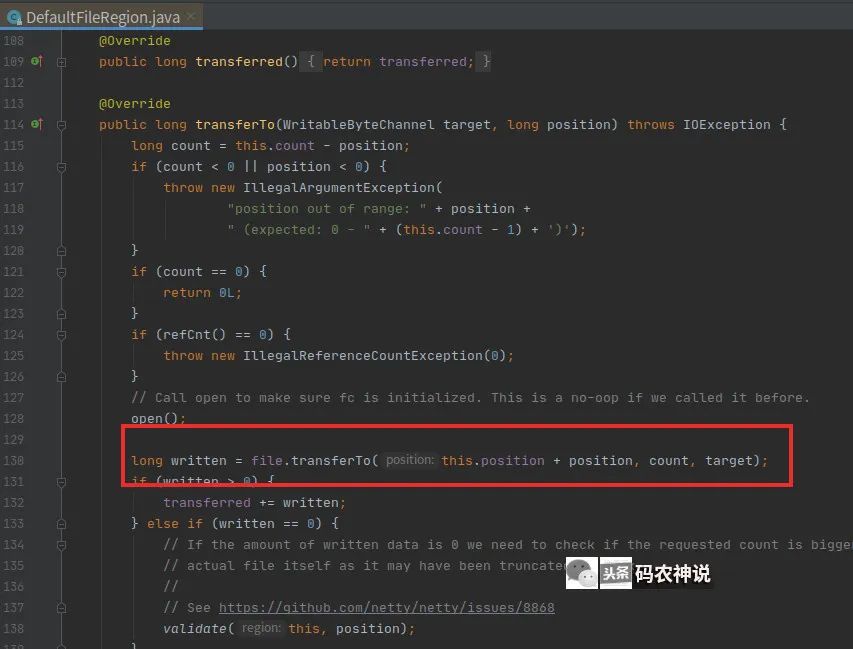

FileRegion的零拷贝是体现在系统层面的，它包装了Java NIO的FileChannel.tranferTo方法进行文件传输，从FileRegion的默认实现类DefaultFileRegion可以一探究竟

tranferTo在上一篇推文有较详细的讲解，此处不再累述。

ByteBuf

Netty使用了它自己封装的buffer API替代了Java NIO的ByteBuffer：ByteBuf。官方列出了它的一些比较酷的特性
  • You can define your buffer type if necessary.根据需要可以定制自己的buffer类型。
  • Transparent zero copy is achieved by built-in composite buffer type.通过内建的组合类型可以实现透明的零拷贝。
  • A dynamic buffer type is provided out-of-the-box, whose capacity is expanded on demand, just like `StringBuffer`.它是一个开箱即用可根据需求动态扩展的buffer，就像`StringBuffer`。
  • There's no need to call the `flip()` method anymore.不再需要调用`flip()` 方法。
  • It is often faster than `ByteBuffer`.通常比`ByteBuffer`更快速。
DirectByteBuffer

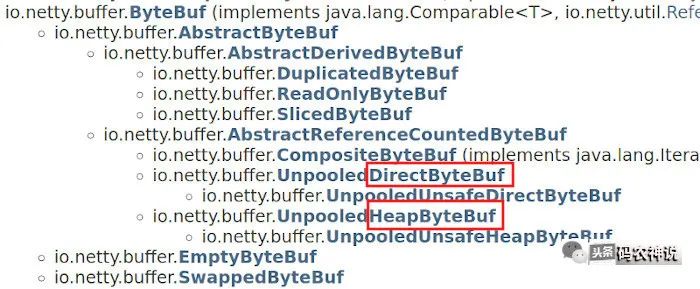

实际上ByteBuf提供了非常丰富的实现类如下图所列，在逻辑上主要分为堆内buffer(HeapByteBuf)和堆外buffer(DirectByteBuf)。
DirectByteBuf是用Java NIO的DirectByteBuffer实现的，所谓堆外buffer是相对于JVM堆内而言的，但网上有些资料把它和DMA混淆了。DirectByteBuffer只是避免了JVM堆内向堆外的拷贝，但这个“堆内、堆外”依然是用户空间的范畴，因为 DirectByteBuffer是malloc() 分配出来的内存，用户空间和内核空间请参考上一篇。

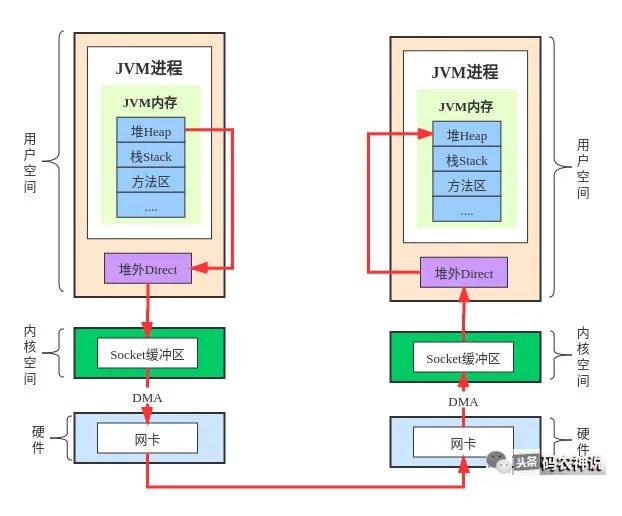

拿网络传输来说，对于传统的read/write的I/O方式，一般情况而言是这样的：Java堆内存—>用户空间的堆外内存—>内核socket缓冲区—>DMA—>网卡—>网卡—>DMA—>内核socket缓冲区—>用户空间的堆外内存—>Java堆内存。

DirectByteBuffer的使用是有一定的风险的，可能会造成OutOfMemory，官方是这样描述的
allocating many short-lived direct NIO buffers often causes an OutOfMemoryError.

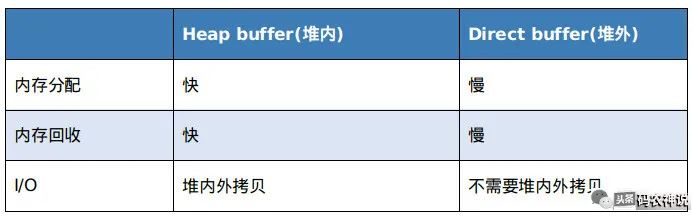

堆内和堆外内存各有优势和劣势，需要根据场景自行选择

网络传输的过程中对数据的拆包、组包等操作十分常见也很频繁，Netty提供了warp、Composite和slice方法来减少数据的拷贝，达到性能的提升的目标。
wrap包装

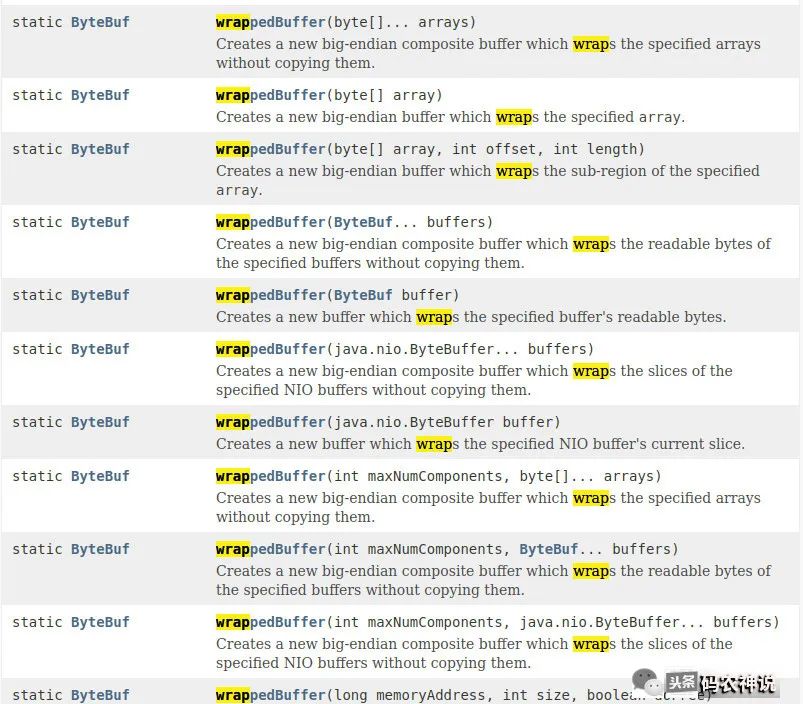

Netty可以通过各种wrap方法, 将 byte[]、ByteBuf、ByteBuffer等包装成一个ByteBuf对象，而不需要进行数据的拷贝。实际上Java NIO的ByteBuffer也有wrap，但Netty的ByteBuf提供了更丰富和便捷的wrap。

通常将一个对象比如byte数组转换成一个ByteBuffer，传统的作法是把数组拷贝到ByteBuffer对象中，而wrap的方式无须拷贝，它们共用同一块内存。
byte[] tmp=new byte[]{1,2};//Java NIO//传统方式(拷贝)ByteBuffer byteBuffer=ByteBuffer.allocate(2);byteBuffer.put(tmp);//wrap方式byteBuffer=ByteBuffer.wrap(tmp);//Netty ByteBuf//传统方式(拷贝)ByteBuf byteBuf = Unpooled.buffer();byteBuf.writeBytes(tmp);//wrap方式byteBuf=Unpooled.wrappedBuffer(tmp);

CompositeByteBuf组包

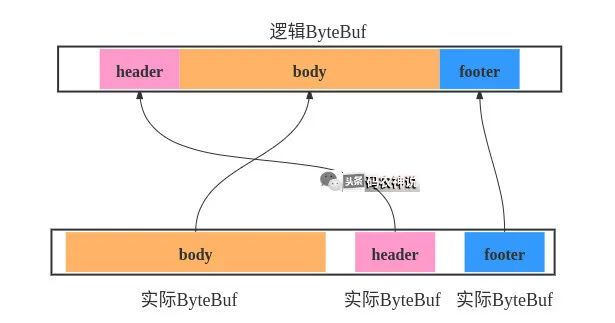

CompositeByteBuf将多个ByteBuf组合成一个ByteBuf而不需要数据拷贝，每个ByteBuf都是独立存在的，只是在逻辑上的组合，提高性能的同时可以统一使用ByteBuf的API。假设有一个数据包是由三部分组成header、body、footer，它们可能是由不同的模块创建的，组合示意和代码如下

ByteBuf header = Unpooled.wrappedBuffer(tmp);ByteBuf body = Unpooled.wrappedBuffer(tmp);ByteBuf footer = Unpooled.wrappedBuffer(tmp);//不建议的作法ByteBuf wholeBuf = Unpooled.buffer(header.readableBytes()     + body.readableBytes()+footer.readableBytes());wholeBuf.writeBytes(header);wholeBuf.writeBytes(body);wholeBuf.writeBytes(footer);//建议使用组合CompositeByteBuf compositeByteBuf=Unpooled.compositeBuffer();//第一个参数increaseWriterIndex，为true会自动增加writerIndexsscompositeByteBuf.addComponents(true,header,body,footer);

slice拆分包

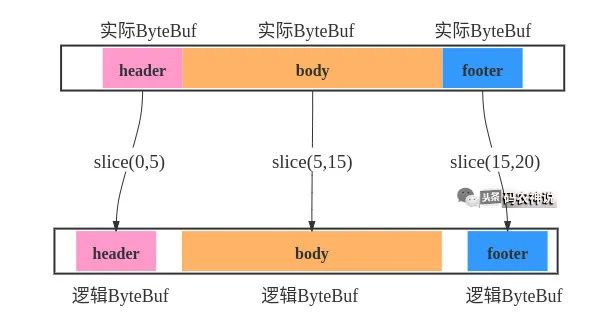

slice将一个ByteBuf分解为多个ByteBuf，但没有数据拷贝，而是共享同一个存储区域的，这在拆分包操作时非常有用，如上例数据包由header、body、footer三部分组成，拆分示意和代码如下
ByteBuf byteBuf4slice=.....;ByteBuf header=byteBuf4slice.slice(0,5);ByteBuf body=byteBuf4slice.slice(5,15);ByteBuf footer=byteBuf4slice.slice(15,20);

polled池化
Netty 4.x提供了池化的Buffer，类似于线程池或数据库连接池的思想，避免了Buffer频繁的创建和释放带来的性能低效及GC压力。池化和非池化的性能对比如下
int loop = 3000000;byte[] content="this is a test".getBytes();//池化bufferlong startTime = System.currentTimeMillis();ByteBuf pooledBuf = null;for (int i = 0; i < loop; i++) {    pooledBuf= PooledByteBufAllocator.DEFAULT.buffer(1024);    pooledBuf.writeBytes(content);    pooledBuf.release();}long pooledTime=System.currentTimeMillis()-startTime;System.out.println("3百万次池化buffer消耗的时间:"+pooledTime);//非池化bufferstartTime = System.currentTimeMillis();ByteBuf unPooledBuf = null;for (int i = 0; i < loop; i++) {    unPooledBuf= Unpooled.buffer(1024);    unPooledBuf.writeBytes(content);    unPooledBuf.release();}long unPooledTime=System.currentTimeMillis()-startTime;System.out.println("3百万次池化buffer消耗的时间:"+unPooledTime);//性能提升System.out.println("池化buffer性能提升："+Double.valueOf(    String.format("%.2f",(unPooledTime-pooledTime)/(double)unPooledTime))*100    +"%");

执行后从输出可见，池化后的buffer性能提升20%左右，非常可观

3百万次池化buffer消耗的时间:7663百万次池化buffer消耗的时间:989
池化buffer性能提升：23.0%


写在最后

Netty在Java界经之所以久不衰自有它的优势，虽然Netty5夭折了，但Netty4依然足够哦强大，开发者不仅把它用于实现各种通讯应用，还在各种框架中起着顶梁柱的角色，比如阿里的Dubbo。
