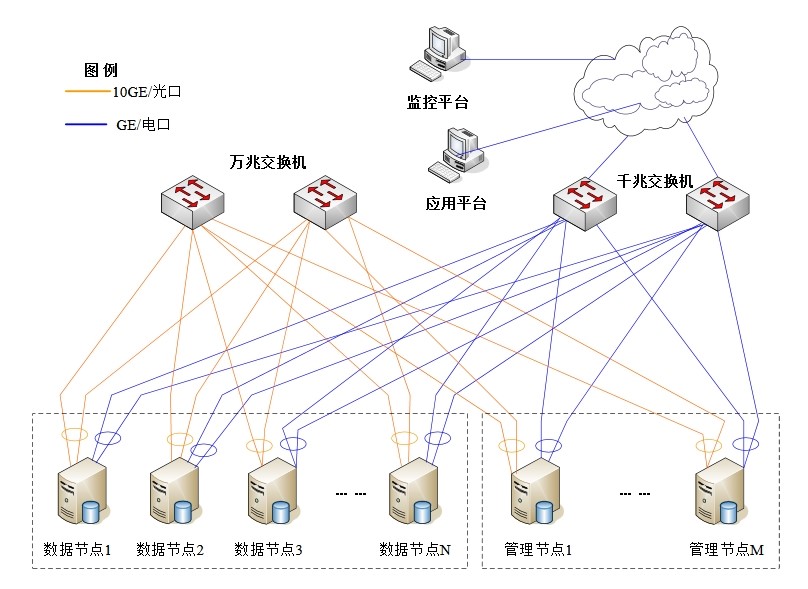

如上图所示：GBase 8a MPP
Cluster采用Shared Nothing架构和MPP技术，由管理节点和数据节点组成。每个节点有2块万兆网卡，万兆网卡间绑定，保障网卡高可用，两张网卡分别与主备万兆交换机连接，从而实现交换机环节的高可用。应用平台通过千兆网络连接访问集群。

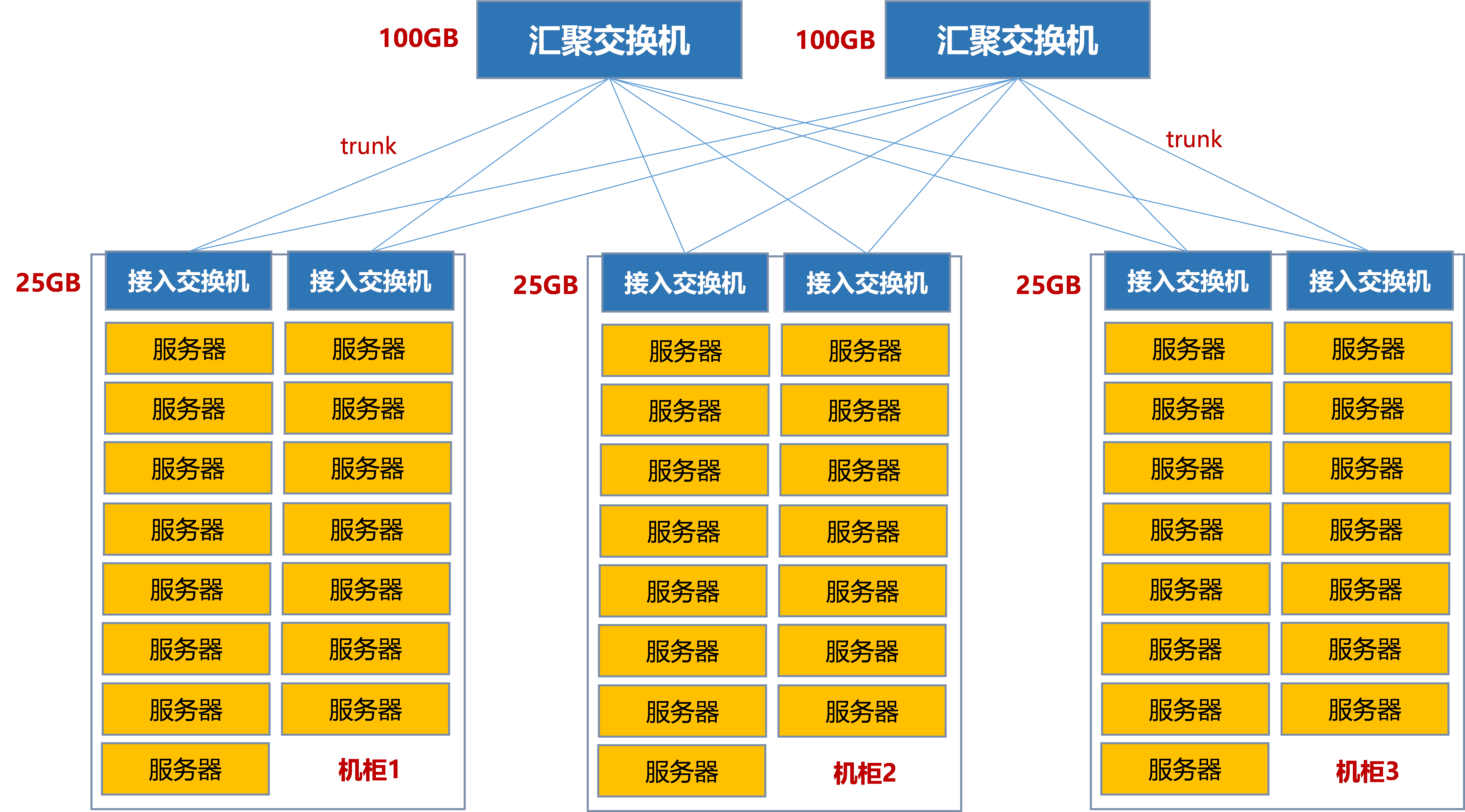

（1）45台服务器部署于3个机柜内（如果机柜电源供应不满足的话也可以4个机柜）；
（2）每个机柜配备2台接入交换机实现高可用；
（3）每台接入交换机分别连接2台汇聚交换机实现高可用；保证接入交换机和汇聚交换机连接的网络带宽足够（使用最多个数的网口做汇聚）
（4）服务器分别连接2台接入交换机实现高可用。
