一主多备（最多9个备库）
LNS（Log Network Server）SYNC or ASYNC

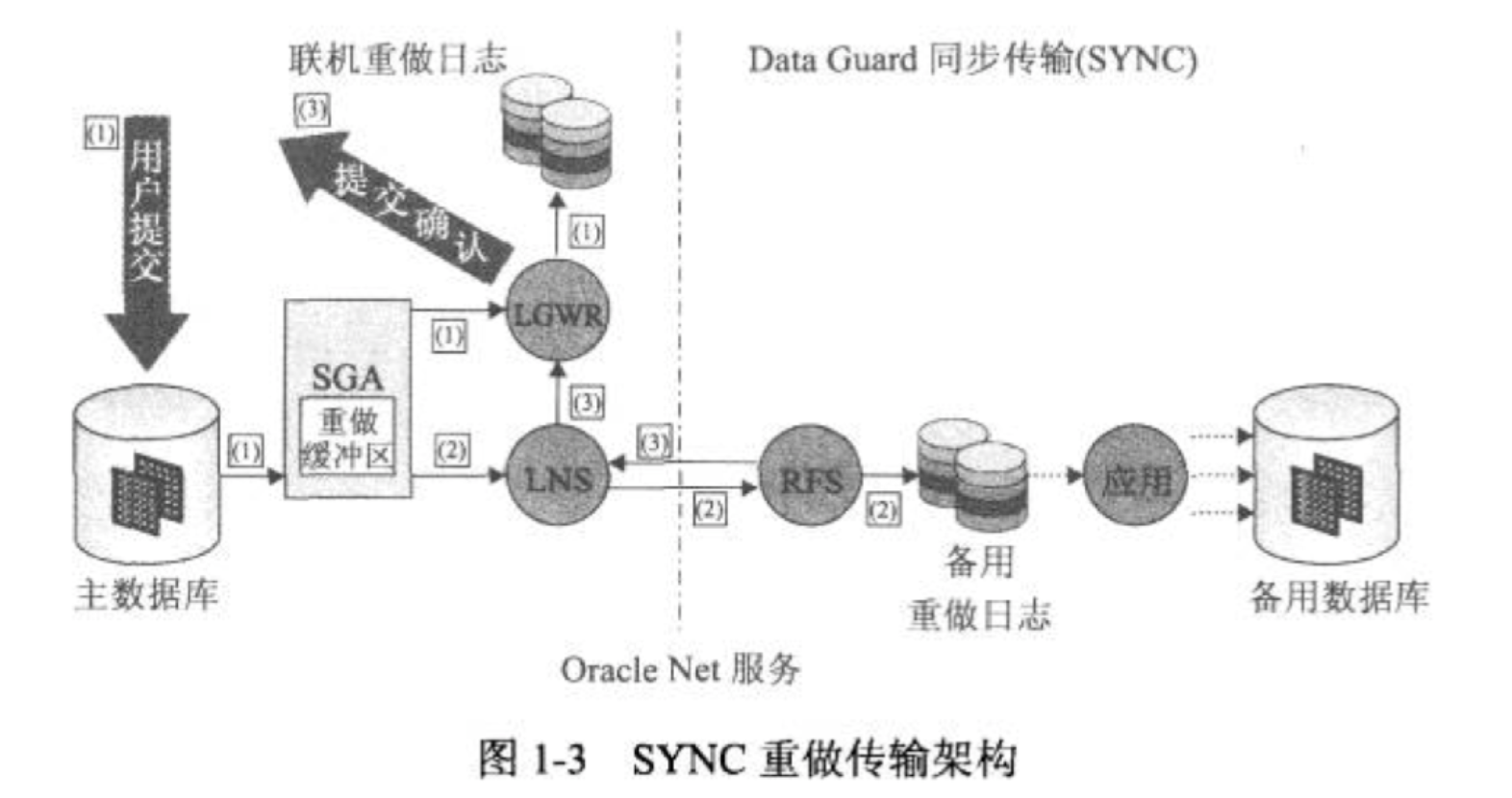

SYNC
1、在主库，用户进行并提交一个事务，LGWR从SGA的redo log buffer中读取redo数据写到主库本地的ORL（online redo log）中
2、LNS从SGA的redo log buffer中读取redo数据通过network传输到备库，备库的RFS进程接收redo数据并写入到SRL中（standby redo log）
3、RFS接收到SRL写入完毕后会反馈一个确认写完的信息给主库的LNS上，此步骤也是通过network。
4、LNS接收到RFS传来的确认反馈，如果这时LGWR也成功写入ORL中，则反馈给用户提交成功的信息。
在LNS传输的比较慢，或者redo log buffer比较小，redo产生的比较多时，在需要回收覆盖redo log buffer区域时，如果LNS没有传输完毕，是会引起等待故障的。

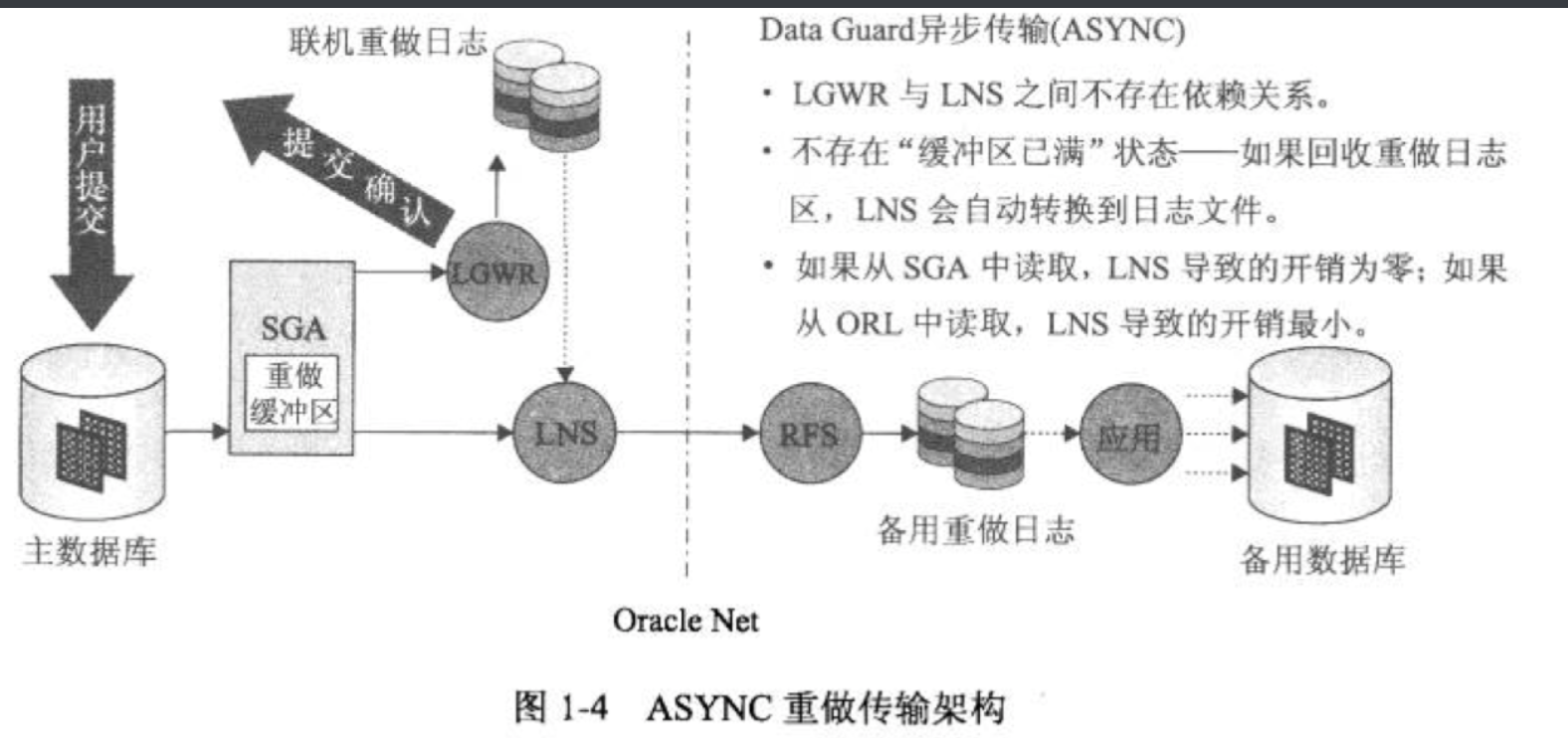

ASYNC
1、在主库，用户进行并提交一个事务，LGWR从SGA的redo log buffer中读取redo写到本地的ORL中，写完即反馈提交成功
2、LNS在SGA的redo log buffer中读取redo，通过network传输到备库，备库的RFS进程接收redo写入到备库的SRL中
在需要回收redo log buffer进行覆盖使用时，LNS会自动转到主库的ORL文件读取，在ORL文件切换较快时，中间产生的日志差距会由gap resolution进程传输。而LNS仍是传输主库的ORL中的redo到备库。
gap处理
1、主库的online redo log切换较快，在LNS读取传输头一个ORL的时候，发生了多次切换归档，这时的日志差异是由gap resolution解决。
2、在发生网络问题或者备库各种故障时，LNS暂停将redo传输到备库时，主库由于一直ORL日志切换产生归档，这时就会有日志文件差距。
3、在中断期间，主库上的ARCH进程会一直持续ping备库，在恢复通信后，ARCH ping进程会查询备库的standby control file（备库的RFS进程）来确定备库收到的最后一个完整的redo log，然后确定需要传输的日志后使用其他ARCH进程进行归档日志文件的传输
4、LNS恢复后会传输当前redo的数据，也就是主库SGA的redo log buffer中的redo或者ORL
5、MRP应用完归档后，会转而应用SRL（实时应用）
ARCH
11g中保留向后兼容的日志传输方法
用户进行并完成一个事务，产生的redo被LGWR写入到ORL中，当ORL进行切换产生归档时，ARCH将归档通过network传输到备库的RFS并写入到SRL中，如果没有SRL，则RFS直接将其放在备库的归档目录下。
GAP resolution时就是使用的ARCH传输架构。
ADG的active的意义
11g以前，启用了MRP数据库只能是mount状态，而以只读状态open数据库又必须禁用MRP，长时间禁用MRP后，主备又是处于一个不一致的状态，所以11g后的ADG中的active就是支持在只读open的情况下开启MRP，使得一些只读工作可以从主库移到备库中来。
最高性能模式
默认使用ASYNC，主库性能可用性不受以下影响：
1、redo传输不用确认
2、主备之间的连通性不用确认
不建议在最高性能模式下使用ARCH传输模式，数据保护级别更低，不具备性能优势。
此模式不保证数据丢失性，但性能最高。
最高可用模式
使用SYNC，主备之间不可连通时，等待若干时间，值由NET_TIMEOUT参数指定，超时仍无法通信时，放弃备库，主库开始继续处理事务。
在主备之间产生通信故障时，对于NET_TIMEOUT超时，LGWR和LNS断开连接（SYNC是需要LNS接受到备库的RFS传输的确认反馈后，由LNS传输给LGWR的这种联系存在），在当前ORL切换时，LGWR轮换到新的ORL，LGWR在必要时kill掉之前的LNS，启动一个新的LNS与备库进行连接，如果通信恢复，则LNS继续传输新的这个SRL的内容，如果还是通信失败，则继续以上过程，在此过程中，ORL切换时产生的多个未传输到备库的归档，会使用ARCH持续ping备库，直到再次连接成功为止，传输所需的归档到备库，当主备成功建立连接时，DG会在主库上强制进行一次log switch，目的是强行关闭当前ORL，重新启动一个LNS进程。
在整个过程中，仅在主备未恢复通信之前，主库又出现故障，这时才会可能丢失数据。性能折中，最大程度保证数据不丢失。
最大保护模式
使用SYNC，在主备之间不可连通时，NET_TIMEOUT也不会起作用，需要等待至少一个备库的确认反馈才会反馈提交给主库的用户，如果未收到至少一个备库的反馈信息，则主库会挂起。此模式保证没有数据丢失，性能最差。
PS:以上均为个人学习之后的理解，如有错误，恳请指正。
学习来源：《Oracle Data Guard 11g 完全参考手册》
