浅析鸿蒙 JavaScript GUI 技术栈

众所周知，刚刚开源的「鸿蒙 2.0」以 JavaScript 作为 IoT 应用开发的框架语言。这标志着继 SpaceX 上天之后，JavaScript 再一次蹭到了新闻联播级的热点。这么好的机会，只拿来阴阳怪气实在太可惜了。作为科普，这篇文章不会拿着放大镜找出代码中的槽点来吹毛求疵，而是希望通俗地讲清楚它所支持的 GUI 到底是怎么一回事。只要对计算机基础有个大概的了解，应该就不会对本文有阅读上的障碍。

我们已经知道在「鸿蒙 2.0」上，开发者只需编写形如 Vue 组件式的 JavaScript 业务逻辑，即可将其渲染为智能手表等嵌入式硬件上的 UI 界面。这个过程中需要涉及哪些核心的模块呢？这些模块中又有哪些属于自研，哪些使用了现成的开源项目呢？这里将其分为自上而下的三个抽象层来介绍：

• JS 框架层，可理解为一个大幅简化的 Vue 式 JavaScript 框架

• JS 引擎与运行时层，可理解为一个大幅简化的 WebKit 式运行时

• 图形渲染层，可理解为一个大幅简化的 Skia 式图形绘制库

JS 框架层

从最顶层的视角出发，要想用「鸿蒙 2.0」渲染出一段动态的文本，你只需要编写如下的 HML（类 XML）格式代码：

<!-- hello.hml -->

<text onclick="boil">{{hello}}</text>

然后在同级目录编写这样的 JavaScript：

// hello.js
exportdefault {
  data: {
     hello: 'PPT'
  },
  boil() {
    this.hello = '核武器';  }}

这样只要点击文本，就会调用 boil
方法，让 PPT
变成 核武器
。

这背后发生了什么呢？熟悉 Vue 2.0 的同学应该会立刻联想到下面这几件事：

• 需要对 XML 的预处理机制，将其转换为 JS 中的嵌套函数结构。这样只需在运行时做一次简单 eval ，即可用 JS 生成符合 XML 结构的 UI。

• 需要事件机制，使得触发 onclick
  事件时能执行相应回调。

• 需要数据劫持机制，使得对 this.hello
  赋值时能执行相应回调。

• 需要能在回调中更新 UI 对象控件。

这几件事分别是怎么实现的呢？简单说来是这样的：

• XML 预处理依赖现成的 NPM 开源包，从而把 XML 中的 onclick
  属性转换为 JS 对象的属性字段。

• 事件的注册和触发都直接由 C++ 实现。如上一步所获得的 JS 对象 onclick
  属性会在 C++ 中被检查和注册，相当于全部组件均为原生。

• 数据劫持机制用 JS 实现，是个基于 Object.defineProperty
  的（几百行量级的）ViewModel。

• UI 控件的更新，会在 ViewModel 自动执行的 JS 回调中，调用 C++ 的原生方法实现。这部分完全隐式完成，并未开放 document.createElement
  式的标准化 API。

由于大量常见 JS 框架中的能力都直接做进了 C++，所以整套 GUI 技术栈里用纯 JavaScript 所实现的东西（主要见 ace_lite_jsfwk
仓库下的 core/index.js
、observer.js
和 subject.js
），相当于有且只有这么一个功能：

一个可以 watch 的 ViewModel。

至于纯 JS 框架部分的实现复杂度和质量，客观地说如果是个人业余作品，可以当作校招面试中不错的加分项。

JS 引擎与运行时层

理解了 JS 框架层之后，我们既可以认为「鸿蒙 2.0」选择把高度简化后的 Vue 深度定制进了 C++ 里，也可以认为它紧密围绕着高度简化（且私有）的 DOM 实现了配套的前端框架。因此要想继续探索这套 GUI 的原理，我们就必须进入其 C++ 部分，了解其 JS 引擎与运行时层的实现。

JS 引擎和运行时之间，有什么区别与联系呢？JS 引擎一般只需符合 ECMA-262 规范，其中没有对任何带「副作用」的平台 API 的定义。从 setTimeout
到 document.getElementById
到 console.log
再到 fs.readFile
，这些能执行实际 IO 操作的功能，都需要由「将引擎 API 和平台 API 胶合到一起」的运行时提供。运行时本身的原理并不复杂，譬如在个人的文章《从 JS 引擎到 JS 运行时》中，你就可以看到如何借助现成的 QuickJS 引擎，自己搭建一个运行时。

• JS 引擎选择了 JerryScript，这是一款由三星开发的嵌入式 JS 引擎。
• 每种形如 <text>
  和 <div>
  的 XML 标签组件，都对应一个绑定到 JerryScript 上的 C++ Component 类，如 TextComponent
  和 DivComponent
  等。
• 除 UI 原生对象外，还有一系列在 JS 中以 @system
  为前缀的 built-in 模块，它们提供了 JS 中可用的 Router Audio File 等平台能力（参见 ohos_module_config.h
  ）。

• 在 JS 中调用切换页面的 router.replace
  原生方法，走进 C++。
• C++ 中根据新页面 URI 路径（如 pages/detail
  ）加载新页面 JS，新建页面状态机实例，将其切换至 Init 状态。
• 在新状态机的 Init 过程中，调用 JS 引擎去 eval 新页面的 JS 代码，获得新页面的 ViewModel。
• 将路由参数附加到 ViewModel 上，销毁旧状态机及其上的 JS 对象。

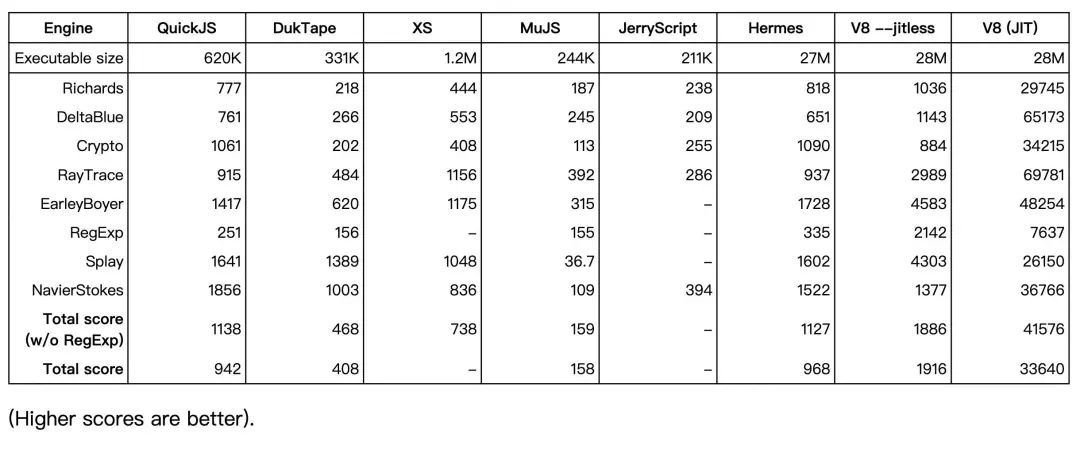

• JerryScript 在体积和内存占用上，相比 QuickJS 有更好的表现。
• JerryScript 的稳定性弱于 QuickJS，有一些难以绕过的问题。
• JerryScript 面对稍大（1M 以上）的 JS 代码库，就有些力不从心了。

图形绘制层

• 图形库提供了 UIView
  这个 C++ 控件基类，其中有一系列形如 OnClick
OnLongPress
OnDrag
  的虚函数。基本每种 JS 中可用的原生 Component 类，都对应于一种 UIView 的子类。
• 除了各种定制化 View 之外，它还开放了一系列形如 DrawLine
DrawCurve
DrawText
  等命令式的绘制方法。
• 这个图形库具备名为 GFX 的 GPU 加速模块，但它目前似乎只有象征性的 FillArea
  矩形单色填充能力。

• 支持了简易的 RecycleView 长列表。
• 支持了简易的 Flex 布局。
• 支持了内部的 Invalidate 脏标记更新机制。

void DrawCurve::DrawCubicBezier(const Point& start, const Point& control1, const Point& control2,const Point& end,
const Rect& mask, int16_t width, const ColorType& color, OpacityType opacity)
{
    if (width == 0 || opacity == OPA_TRANSPARENT) {
        return;
    }
    Point prePoint = start;
    for (int16_t t = 1; t <= INTERPOLATION_RANGE; t++) {
        Point point;
        point.x = Interpolation::GetBezierInterpolation(t, start.x, control1.x, control2.x, end.x);
        point.y = Interpolation::GetBezierInterpolation(t, start.y, control1.y, control2.y, end.y);
        if (prePoint.x == point.x && prePoint.y == point.y) {
            continue;
        }
        DrawLine::Draw(prePoint, point, mask, width, color, opacity);
        prePoint = point;
    }
}

• harfbuzz
  - 用来告诉调用者，应该把「牢」的 glyph 字形放在哪里。
• freetype
  - 从宋体、黑体等字体文件中解码出「牢」的 glyph 字形，将其光栅化为像素。
• icu
  - 处理 Unicode 中许多奇葩的特殊情况，这块个人不了解，略过。

• JS 中执行 this.hello = 'PPT'
  之类的代码，触发依赖追踪。
• JS 依赖追踪回调触发原生函数，更新 C++ 的 Component 组件状态。
• Component 更新其绑定的 UIView 子类状态，触发图形库更新。
• 图形库更新内存中的像素状态，完成绘制。

总结

特别声明：本部分主观评论仅针对「鸿蒙 2.0」当前的 GUI 框架部分，请勿随意曲解。

• 确实有务实（但和当年 PPT 介绍完全两码事）的代码。
• 不是 WebView 套壳，布局和绘制是自己做的。
• 无需超过大学本科水平的计算机知识，也能顺利阅读理解。

• JS 框架层
• 没有基本的组件间通信（如 props emit 等）能力
• 没有基本的自定义组件能力
• 没有除基础依赖追踪以外的状态管理能力
• JS 引擎与运行时层
• 标准支持过低，无法运行 Vue 3.0 这类需 Proxy 的下一代前端框架
• 性能水平弱，难以支持中大型 JS 应用
• 没有开放 DOM 式的对象模型 API，不利于上层抹平差异
• 图形渲染层
• 没有实质可用的 GPU 加速
• 没有 SVG 和富文本等高级渲染能力
• Canvas 完成度低，缺状态栈和很多 API

当然，汽车厂商也不会说自己造的是飞机，对吧？
