编程开启保护模式

1. 编写代码进入保护模式
2. 程序实现

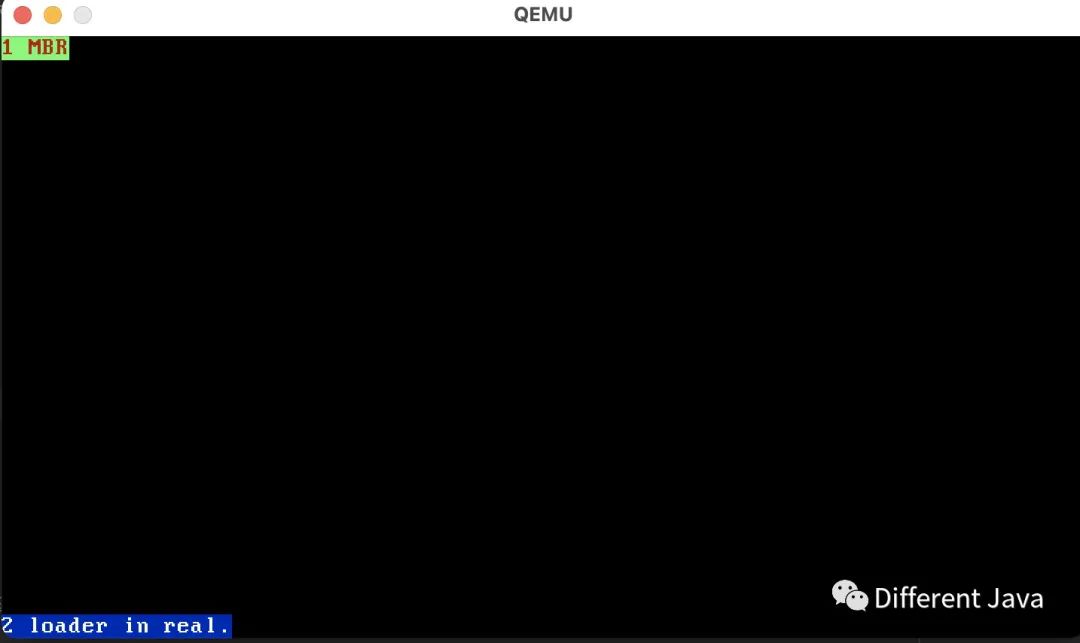

3. 程序运行

我们的计算机启动时，首先BIOS会进行自检操作，在自检通过以后就需要将控制权交给MBR程序，在MBR程序中我们跳转到我们的OBR（内核加载器）中。

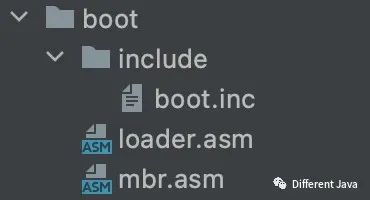

首先我们需要准备三个文件：

• boot.inc：宏文件，定义了一些常用标识符
• mbr.asm：MBR程序
• loader.asm：内核加载程序

;配置信息文件(loader和kernel)

LOADER_BASE_ADDR equ 0x900
LOADER_START_SECTOR equ 0x2

;----------------全局描述符表属性----------------
; 定义段界限的单位为4k
DESC_G_4K equ 10000000_00000000_00000000b
; 定义指令中有效地址和操作数为32位
DESC_D_32 equ 1000000_00000000_00000000b
; 定义32位代码段
DESC_L equ 000000_00000000_00000000b
; 对于操作系统，CPU不会使用此位
DESC_AVL equ 00000_00000000_00000000b
; 代码段界限第2部分(16~19位)
DESC_LIMIT_CODE2 equ 1111_00000000_00000000b
; 数据段界限第2部分(16~19位)
DESC_LIMIT_DATA2 equ DESC_LIMIT_CODE2
; 显存段
DESC_LIMIT_VIDEO2 equ 0000_00000000_00000000b
; 段存在于内存中
DESC_P equ 10000000_00000000b
; 0特权级
DESC_DPL_0 equ 0000000_00000000b
; 1特权级
DESC_DPL_1 equ 0100000_00000000b
; 2特权级
DESC_DPL_2 equ 1000000_00000000b
; 3特权级
DESC_DPL_3 equ 1100000_00000000b
; 代码段
DESC_S_CODE equ 10000_00000000b
; 数据段
DESC_S_DATA equ DESC_S_CODE
; 系统段
DESC_S_SYS equ 00000_00000000b
; 代码段可执行，非一致性，不可读，已访问为清0
DESC_TYPE_CODE equ 1000_00000000b
; 数据段不可执行，向上扩展，可写，已访问为清0
DESC_TYPE_DATA equ 0010_00000000b

;定义代码段的高位4个字节，0x00 << 24代表24~31位的段基址，0x00代表0~7的段基址
DESC_CODE_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 +\
DESC_L + DESC_AVL + DESC_LIMIT_CODE2 + DESC_P + DESC_DPL_0 +\
DESC_S_CODE + DESC_TYPE_CODE + 0x00

;定义数据段的高位4个字节，0x00 << 24代表24~31位的段基址，0x00代表0~7的段基址
DESC_DATA_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 + \
DESC_L + DESC_AVL + DESC_LIMIT_DATA2 + DESC_P + DESC_DPL_0 + \
DESC_S_DATA + DESC_TYPE_DATA + 0x00

; 显存段
DESC_VIDEO_HIGH4 equ (0x00 << 24) + DESC_G_4K + DESC_D_32 + \
DESC_L + DESC_AVL + DESC_LIMIT_VIDEO2 + DESC_P + DESC_DPL_0 + \
DESC_S_DATA + DESC_TYPE_DATA + 0x00

;----------段选择子------------
RPL0 equ 00b
RPL1 equ 01b
RPL2 equ 10b
RPL3 equ 11b
TI_GDT equ 000b
TI_LDT equ 100b

%include "boot.inc"
SECTION loader vstart=LOADER_BASE_ADDR
LOADER_STACK_TOP equ LOADER_BASE_ADDR
jmp loader_start

; 构建全局描述符表和内部段描述符

GDT_BASE: dd 0x00000000
          dd 0x00000000

CODE_DESC: dd 0x0000FFFF
           dd DESC_CODE_HIGH4

DATA_STACK_DESC: dd 0x0000FFFF
                 dd DESC_DATA_HIGH4

VIDEO_DESC: dd 0x80000007;
            dd DESC_VIDEO_HIGH4

GDT_SIZE equ $ - GDT_BASE
; 获取GDT界限
GDT_LIMIT equ GDT_SIZE - 1

times 60 db 0

SELECTOR_CODE equ (0x0001 << 3) + TI_GDT + RPL0
SELECTOR_DATA equ (0x0002 << 3) + TI_GDT+ RPL0
SELECTOR_VIDEO equ (0x0003 << 3) + TI_GDT + RPL0

gdt_ptr dw GDT_LIMIT ;写入GDT界限
        dd GDT_BASE ;写入GDT起始内存地址

loadermsg db '2 loader in real.'

loader_start:

    mov sp, LOADER_BASE_ADDR
    mov bp, loadermsg
    mov cx, 17
    mov ax, 0x1301
    mov bx, 0x001f
    mov dx, 0x1800
    int 0x10

    ;准备进入保护模式

    ;1. 打开A20
    in al, 0x92
    or al, 0000_0010b
    out 0x92, al

    ;2. 加载GDT
    lgdt [gdt_ptr]

    ;3. cr0第0位置1

    mov eax, cr0
    or eax, 0x00000001
    mov cr0, eax

    jmp dword SELECTOR_CODE:p_mode_start ; 刷新流水线

[bits 32]
p_mode_start:
    mov ax, SELECTOR_DATA
    mov ds, ax
    mov es, ax
    mov ss, ax
    mov esp, LOADER_STACK_TOP
    mov ax, SELECTOR_VIDEO
    mov gs, ax

    mov byte [gs:160], 'P'

    jmp $

%include "boot.inc"
;主引导程序
SECTION MBR vstart=0x7c00
    ; 初始化寄存器
    mov ax, cs
    mov ds, ax
    mov es, ax
    mov ss, ax
    mov fs, ax
    mov sp, 0x7c00
    ;0xb800是实模式文本模式显示适配器起始地址
    mov ax, 0xb800
    mov gs, ax

    ; AH = 0x06，上卷全部行，AL = 上卷的行数，如果为0，表示全部
    mov ax,0600h
    ; BH = 上卷行属性
    mov bx,0700h
    ; (CL, CH) = 窗口左上角的位置(x,y)
    mov cx,0
    ; (DL, DH) = 窗口右下角的位置(x,f)
    mov dx,184fh
    ; 中断清屏
    int 10h

    ; 输出字符串'1 MBR'
    mov byte [gs:0x00], '1'
    mov byte [gs:0x01], 0xA4; A表示绿色背景闪烁，4代表前景为红色

    mov byte [gs:0x02], ' '
    mov byte [gs:0x03], 0xA4

    mov byte [gs:0x04], 'M'
    mov byte [gs:0x05], 0xA4

    mov byte [gs:0x06], 'B'
    mov byte [gs:0x07], 0xA4

    mov byte [gs:0x07], 'R'
    mov byte [gs:0x08], 0xA4

    ; loder的扇区位置
    mov eax, LOADER_START_SECTOR
    ; 设置loder被加载到内存以后的地址
    mov bx, LOADER_BASE_ADDR
    ; 读取的扇区数，由于我们自己编写的loader不会超过512字节，因此设置为1
    mov cx, 1
    call rd_disk_m_16

    jmp LOADER_BASE_ADDR

    ;读取硬盘第n个扇区
    rd_disk_m_16:
        mov esi, eax ;备份eax
        mov di, cx ;备份cx

        ; 第一步
        ; 设置要读取的扇区数
        mov dx, 0x1f2 ;0x1f2是端口号
        mov al, cl
        out dx, al

        mov eax, esi ;恢复eax寄存器

        ; 第二步
        ; LBA地址0~7位写入端口0x1f3
        mov dx, 0x1f3
        out dx, al

        ; LBA地址8~15位写入0x1f4
        mov cl, 8
        shr eax, cl
        mov dx, 0x1f4
        out dx, al

        ; LBA地址16~23位写入0x1f5
        shr eax, cl
        mov dx, 0x1f5
        out dx, al

        ; device端口
        shr eax, cl
        and al, 0x0f ; lba第24~27位
        or al, 0xe0 ; 设置device高4位为1110，表示LBA模式
        mov dx, 0x1f6
        out dx, al

        ; 第三步，向0x1f7端口写入读命令0x20
        mov dx, 0x1f7
        mov al, 0x20
        out dx, al

        ; 第4步 检测硬盘状态
        .not_ready:
            nop
            in al, dx
            and al, 0x88 ; 第4位为1表示硬盘控制器已准备好数据传输，第7位为1表示硬盘忙
            cmp al, 0x08
            jnz .not_ready ; 如果没有准备好，继续等

        mov ax, di ;di为要读取的扇区数
        mov dx, 256 ; 扇区有512字节，每次读入一个字（实模式下2个字节），要读取的扇区数为1，1*（512/2）,所以是di*256
        mul dx
        mov cx, ax
        mov dx, 0x1f0

        ; 循环读取数据
        .go_on_read:
            in ax, dx
            mov [bx], ax
            add bx, 2
            loop .go_on_read
            ret

    times 510 - ($-$$) db 0
    db 0x55, 0xaa

cd boot
# 编译mbr和loader
nasm -I include -o loader.bin loader.asm
nasm -I include -o mbr.bin mbr.asm

# 创建虚拟镜像
qemu-img create -f raw vm1.raw 1G

# 写入Mbr
dd if=mbr.bin of=vm1.raw bs=512 count=1 conv=notrunc
# 写入loader
dd if=loader.bin of=vm1.raw bs=512 count=1 seek=2 conv=notrunc

# 启动程序
qemu-system-x86_64 vm1.raw
