OceanBase SQL 执行计划解读（三）── 标量子查询、分析函数

数据库技术闲谈 2021-03-29

451

前文《OceanBase SQL 执行计划解读（二）──── 表连接和子查询》介绍了子查询的执行计划特点，还没有完全说完。本文继续介绍子查询的执行计划以及分析函数（窗口函数）的执行计划特点。

熟悉常用 SQL 的执行计划是为了反过来快速解读分析复杂 SQL 的执行计划。

子查询

本文不讨论非相关子查询。

标量子查询表达式（Scalar Subquery Expression
）是一类从一行返回一列值的子查询。标量子查询表达式的值是子查询的查询列的值。如果子查询返回 0 行，则标量子查询表达式的值是 NULL。如果子查询返回多行，则标量子查询表达式返回一个错误。

`SUBPLAN FILTER`
和 `SCALAR GROUP BY`

EXPLAIN extended_noaddr
SELECT (SELECT w_name FROM BMSQL_WAREHOUSE w WHERE w.w_id = c.C_W_ID) ware_name
    , c.C_D_ID ,c.C_FIRST ,c.C_LAST
    , (SELECT count(*) FROM BMSQL_OORDER o WHERE o.O_C_ID =c.C_ID ) order_cnt
    , (SELECT sum(o.O_OL_CNT) FROM BMSQL_OORDER o WHERE o.O_C_ID =c.C_ID ) item_cnt
FROM BMSQL_CUSTOMER c
;

==================================================================
|ID|OPERATOR        |NAME                |EST. ROWS|COST         |
------------------------------------------------------------------
|0 |SUBPLAN FILTER  |                    |30000000 |2.236362e+12 |
|1 | TABLE SCAN     |C                   |30000000 |34332847     |
|2 | TABLE GET      |W                   |1        |36           |
|3 | SCALAR GROUP BY|                    |1        |5159         |
|4 |  TABLE SCAN    |O(BMSQL_OORDER_IDX4)|12106    |2847         |
|5 | SCALAR GROUP BY|                    |1        |69350        |
|6 |  TABLE SCAN    |O(BMSQL_OORDER_IDX4)|12106    |67037        |
==================================================================

Outputs & filters:
-------------------------------------
  0 - output([subquery(1)], [C.C_D_ID], [C.C_FIRST], [C.C_LAST], [subquery(2)], [subquery(3)]), filter(nil),
      exec_params_([C.C_W_ID], [C.C_ID], [C.C_ID]), onetime_exprs_(nil), init_plan_idxs_(nil)
  1 - output([C.C_W_ID], [C.C_D_ID], [C.C_FIRST], [C.C_LAST], [C.C_ID]), filter(nil),
      access([C.C_W_ID], [C.C_D_ID], [C.C_FIRST], [C.C_LAST], [C.C_ID]), partitions(p0),
      is_index_back=false,
      range_key([C.C_W_ID], [C.C_D_ID], [C.C_ID]), range(MIN,MIN,MIN ; MAX,MAX,MAX)always true
  2 - output([W.W_NAME]), filter(nil),
      access([W.W_NAME]), partitions(p0),
      is_index_back=false,
      range_key([W.W_ID]), range(MIN ; MAX)always true,
      range_cond([W.W_ID = ?])
  3 - output([T_FUN_COUNT(*)]), filter(nil),
      group(nil), agg_func([T_FUN_COUNT(*)])
  4 - output([1]), filter(nil),
      access([O.O_C_ID]), partitions(p0),
      is_index_back=false,
      range_key([O.O_C_ID], [O.O_W_ID], [O.O_D_ID], [O.O_ID]), range(MIN,MIN,MIN,MIN ; MAX,MAX,MAX,MAX)always true,
      range_cond([O.O_C_ID = ?])
  5 - output([T_FUN_SUM(O.O_OL_CNT)]), filter(nil),
      group(nil), agg_func([T_FUN_SUM(O.O_OL_CNT)])
  6 - output([O.O_OL_CNT]), filter(nil),
      access([O.O_OL_CNT]), partitions(p0),
      is_index_back=true,
      range_key([O.O_C_ID], [O.O_W_ID], [O.O_D_ID], [O.O_ID]), range(MIN,MIN,MIN,MIN ; MAX,MAX,MAX,MAX)always true,
      range_cond([O.O_C_ID = ?])

SUBPLAN FILTER
用于驱动表达式中的子查询，OceanBase 会以 NESTED-LOOP
算法来执行 SUBPLAN FILTER
算子。即循环遍历左边的记录集，然后去右边结果集中取数据。所以，子查询是否能命中索引，对性能影响很大。

说明：

标量子查询要求只返回一笔记录。可以直接取列，也可以用统计函数（ count
、min
、max
、sum
）。
算子 0 是 SUBPLAN FILTER
。 output
表示输出列，后面包括 3 个子查询结果。filter
表示算子上的过滤条件，这里是空(nil
)。 exec_params_
表示左表（结果集）传递给右表（结果集）的参数，一般关联子查询这里都是连接条件，如果是非关联子查询，这里就是空（nil
）。onetime_exprs_
表示只计算一次的对象（如子查询1），通常非关联的子查询结果集只需要计算一次。这里是关联子查询，所以值是空（nil
)。
算子 2 是第一个子查询，直接主键访问，用 TABLE GET
.
算子 3 和 4 是第二个子查询，扫描索引（TABLE SCAN
),然后再聚合。不过这里没有分组逻辑，所以 group 参数是空。

算子 SCALAR GROUP BY
是聚合函数生成标量结果常用的算法，用在没有 GROUP BY
语句的时候。当有GROUP BY
语句时，使用的就是 HASH GROUP BY
或者 MERGE GROUP BY
算子。

EXPLAIN extended_noaddr
SELECT c.C_W_ID , count(*)
FROM BMSQL_CUSTOMER c
GROUP BY c.C_W_ID
HAVING count(*) > 1000;

===========================================
|ID|OPERATOR      |NAME|EST. ROWS|COST    |
-------------------------------------------
|0 |MERGE GROUP BY|    |50       |41251449|
|1 | TABLE SCAN   |C   |30000000 |33009350|
===========================================

Outputs & filters:
-------------------------------------
  0 - output([C.C_W_ID], [T_FUN_COUNT(*)]), filter([T_FUN_COUNT(*) > 1000]),
      group([C.C_W_ID]), agg_func([T_FUN_COUNT(*)])
  1 - output([C.C_W_ID]), filter(nil),
      access([C.C_W_ID]), partitions(p0),
      is_index_back=false,
      range_key([C.C_W_ID], [C.C_D_ID], [C.C_ID]), range(MIN,MIN,MIN ; MAX,MAX,MAX)always true

说明：

如上，有明显的 GROUP BY
子句，使用的是 MERGE GROUP BY
算子，分组表达式是 C.C_W_ID
。（ group([C.C_W_ID])
）
有HAVING
子句，会在算子 MERGE GROUP BY
上产生一个 filter
。

`MERGE GROUP BY`
和 `HASH GROUP BY`

有时候，没有 GROUP BY
子句，也会用到 MERGE GROUP BY
算子。

EXPLAIN extended_noaddr
SELECT c.C_W_ID ,c.C_D_ID ,c.C_FIRST ,c.C_LAST ,c.C_BALANCE ,c.C_PAYMENT_CNT
FROM BMSQL_CUSTOMER c
WHERE (SELECT count(*) FROM BMSQL_OORDER o WHERE o.O_C_ID=c.C_ID) > 10;

==================================================================
|ID|OPERATOR             |NAME                |EST. ROWS|COST    |
------------------------------------------------------------------
|0 |HASH RIGHT OUTER JOIN|                    |10000000 |84866769|
|1 | SUBPLAN SCAN        |VIEW1               |3008     |18473351|
|2 |  MERGE GROUP BY     |                    |3008     |18472936|
|3 |   TABLE SCAN        |O(BMSQL_OORDER_IDX4)|36414597 |8468513 |
|4 | TABLE SCAN          |C                   |30000000 |35656345|
==================================================================

Outputs & filters:
-------------------------------------
  0 - output([C.C_W_ID], [C.C_D_ID], [C.C_FIRST], [C.C_LAST], [C.C_BALANCE], [C.C_PAYMENT_CNT]), filter([CASE WHEN (T_OP_IS_NOT, VIEW1.O.O_C_ID, NULL, 0) THEN VIEW1.COUNT(*) ELSE 0 END > 10]),
      equal_conds([VIEW1.O.O_C_ID = C.C_ID]), other_conds(nil)
  1 - output([VIEW1.COUNT(*)], [VIEW1.O.O_C_ID]), filter(nil),
      access([VIEW1.COUNT(*)], [VIEW1.O.O_C_ID])
  2 - output([T_FUN_COUNT(*)], [O.O_C_ID]), filter(nil),
      group([O.O_C_ID]), agg_func([T_FUN_COUNT(*)])
  3 - output([O.O_C_ID]), filter(nil),
      access([O.O_C_ID]), partitions(p0),
      is_index_back=false,
      range_key([O.O_C_ID], [O.O_W_ID], [O.O_D_ID], [O.O_ID]), range(MIN,MIN,MIN,MIN ; MAX,MAX,MAX,MAX)always true
  4 - output([C.C_ID], [C.C_W_ID], [C.C_D_ID], [C.C_FIRST], [C.C_LAST], [C.C_BALANCE], [C.C_PAYMENT_CNT]), filter(nil),
      access([C.C_ID], [C.C_W_ID], [C.C_D_ID], [C.C_FIRST], [C.C_LAST], [C.C_BALANCE], [C.C_PAYMENT_CNT]), partitions(p0),
      is_index_back=false,
      range_key([C.C_W_ID], [C.C_D_ID], [C.C_ID]), range(MIN,MIN,MIN ; MAX,MAX,MAX)always true

说明：

没有 GROUP BY
子句，但是针对 WHERE
条件中的关联子查询，优化器改写了算法为 HASH RIGHT OUTER JOIN
,事先将子查询结果分组统计出来（按 o.o_c_id
做 GROUP BY
），所以有算子 3 MERGE GROUP BY
。使用 MERGE
是利用了索引的有序性。
算子 1 SUBPLAN SCAN
从子查询视图扫描数据。在算子 0 HASH RIGHT OUTER JOIN
使用 filter
应用子查询的过滤条件 (>10
) .

如果子查询中结果集没有好的索引可以使用，优化器算法会调整为使用 HASH GROUP BY
。

EXPLAIN extended_noaddr
SELECT c.C_W_ID ,c.C_D_ID ,c.C_FIRST ,c.C_LAST ,c.C_BALANCE ,c.C_PAYMENT_CNT
FROM BMSQL_CUSTOMER c
WHERE (SELECT count(*) FROM BMSQL_HISTORY h WHERE h.H_C_ID = c.C_ID) > 100;

===================================================
|ID|OPERATOR             |NAME |EST. ROWS|COST    |
---------------------------------------------------
|0 |HASH RIGHT OUTER JOIN|     |10000000 |88584899|
|1 | SUBPLAN SCAN        |VIEW1|3008     |22191481|
|2 |  HASH GROUP BY      |     |3008     |22191066|
|3 |   TABLE SCAN        |H    |36189654 |8391834 |
|4 | TABLE SCAN          |C    |30000000 |35656345|
===================================================

Outputs & filters:
-------------------------------------
  0 - output([C.C_W_ID], [C.C_D_ID], [C.C_FIRST], [C.C_LAST], [C.C_BALANCE], [C.C_PAYMENT_CNT]), filter([CASE WHEN (T_OP_IS_NOT, VIEW1.H.H_C_ID, NULL, 0) THEN VIEW1.COUNT(*) ELSE 0 END > 100]),
      equal_conds([VIEW1.H.H_C_ID = C.C_ID]), other_conds(nil)
  1 - output([VIEW1.COUNT(*)], [VIEW1.H.H_C_ID]), filter(nil),
      access([VIEW1.COUNT(*)], [VIEW1.H.H_C_ID])
  2 - output([T_FUN_COUNT(*)], [H.H_C_ID]), filter(nil),
      group([H.H_C_ID]), agg_func([T_FUN_COUNT(*)])
  3 - output([H.H_C_ID]), filter(nil),
      access([H.H_C_ID]), partitions(p0),
      is_index_back=false,
      range_key([H.__pk_increment]), range(MIN ; MAX)always true
  4 - output([C.C_ID], [C.C_W_ID], [C.C_D_ID], [C.C_FIRST], [C.C_LAST], [C.C_BALANCE], [C.C_PAYMENT_CNT]), filter(nil),
      access([C.C_ID], [C.C_W_ID], [C.C_D_ID], [C.C_FIRST], [C.C_LAST], [C.C_BALANCE], [C.C_PAYMENT_CNT]), partitions(p0),
      is_index_back=false,
      range_key([C.C_W_ID], [C.C_D_ID], [C.C_ID]), range(MIN,MIN,MIN ; MAX,MAX,MAX)always true

分析函数

分析函数（某些数据库下也叫做窗口函数）与聚集函数类似，计算总是基于一组行的集合，不同的是，聚集函数一组只能返回一行，而分析函数每组可以返回多行，组内每一行都是基于窗口的逻辑计算的结果。分析函数可以显著优化需要 self-join
的查询。有些分析函数也可以当聚集函数使用。

分析函数包括：

MAX
、MIN
、AVG
COUNT
、SUM
GROUP_CONCAT
、 LISTAGG
ROW_NUMBER
、RANK
、DENSE_RANK
、PERCENT_RANK
CUME_DIST
FIRST_VALUE
、LAST_VALUE
NTH_VALUE
、NTILE
LEAD
、LAG

算子 `WINDOW_FUNCTION`

如下面示例，统计各个仓库下的各个区的销量在本仓库内的排名。

EXPLAIN extended_noaddr
SELECT d.D_W_ID , d.D_ID , d.D_NAME , d.D_YTD ,ROW_NUMBER () OVER (PARTITION BY d.D_W_ID ORDER BY d.D_YTD DESC ) rn
FROM BMSQL_DISTRICT d
ORDER BY rn  ;
;

==========================================
|ID|OPERATOR        |NAME|EST. ROWS|COST |
------------------------------------------
|0 |SORT            |    |10000    |82278|
|1 | WINDOW FUNCTION|    |10000    |32980|
|2 |  SORT          |    |10000    |31070|
|3 |   TABLE SCAN   |D   |10000    |4022 |
==========================================

Outputs & filters:
-------------------------------------
  0 - output([D.D_W_ID], [D.D_ID], [D.D_NAME], [D.D_YTD], [T_WIN_FUN_ROW_NUMBER()]), filter(nil), sort_keys([T_WIN_FUN_ROW_NUMBER(), ASC])
  1 - output([D.D_W_ID], [D.D_ID], [D.D_NAME], [D.D_YTD], [T_WIN_FUN_ROW_NUMBER()]), filter(nil),
      win_expr(T_WIN_FUN_ROW_NUMBER()), partition_by([D.D_W_ID]), order_by([D.D_YTD, DESC]), window_type(RANGE), upper(UNBOUNDED PRECEDING), lower(UNBOUNDED FOLLOWING)
  2 - output([D.D_W_ID], [D.D_ID], [D.D_NAME], [D.D_YTD]), filter(nil), sort_keys([D.D_W_ID, ASC], [D.D_YTD, DESC]), prefix_pos(1)
  3 - output([D.D_W_ID], [D.D_ID], [D.D_NAME], [D.D_YTD]), filter(nil),
      access([D.D_W_ID], [D.D_ID], [D.D_NAME], [D.D_YTD]), partitions(p0),
      is_index_back=false,
      range_key([D.D_W_ID], [D.D_ID]), range(MIN,MIN ; MAX,MAX)always true

说明：

分析函数对应的算子是 WINDOW FUNCTION
，依赖下层算子的有序输出，有分区表达式和排序表达式。
output
是算子的输出表达式，包含分析函数的结果， filter
固定为 nil
。
win_expr
表示在窗口中使用哪个窗口函数，partition_by
表示窗口内的分组表达式， order_by
表示窗口每组内部统计时的排序表达式。window_type
window_type
表示窗口类型，有两种：range
和 rows
。range
表示按照逻辑位置偏移进行计算窗口上下界限，rows 表示按照实际物理位置偏移进行计算窗口上下界限；默认使用 range
方式。
upper
和 lower
分别定义窗口的上限和下限。UNBOUNDED
表示无边界，按照最大的选择（默认）。CURRENT ROW
表示从当前行开始，如果出现数字则表示移动的行数。PRECEDING
表示向前取边界，FOLLOWING
则表示向后取边界。
算子 2 的 SORT
会包含分区窗口表达式和窗口内的排序表达式。
算子 0 的 SORT
是最外层的排序表达式。

下面可以看看不同分析函数下执行计划里算子 WINDOW_FUNCTION
的各个参数。

EXPLAIN extended_noaddr
SELECT w.W_STATE, w_id, w_name, w_ytd,  max(w_ytd) over (partition by W_STATE  order by w_ytd desc rows between 1 preceding and 1 following) max_ytd_in_3
from BMSQL_WAREHOUSE w
ORDER BY w.W_STATE ;

==========================================
|ID|OPERATOR       |NAME|EST. ROWS|COST  |
------------------------------------------
|0 |WINDOW FUNCTION|    |1000     |148632|
|1 | SORT          |    |1000     |148441|
|2 |  TABLE SCAN   |W   |1000     |141926|
==========================================

Outputs & filters:
-------------------------------------
  0 - output([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD], [T_FUN_MAX(W.W_YTD)]), filter(nil),
      win_expr(T_FUN_MAX(W.W_YTD)), partition_by([W.W_STATE]), order_by([W.W_YTD, DESC]), window_type(ROWS), upper(1 PRECEDING), lower(1 FOLLOWING)
  1 - output([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD]), filter(nil), sort_keys([W.W_STATE, ASC], [W.W_YTD, DESC])
  2 - output([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD]), filter(nil),
      access([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD]), partitions(p0),
      is_index_back=false,
      range_key([W.W_ID]), range(MIN ; MAX)always true

说明：

window_type
是 ROWS
，upper
是同一个分组内向前一笔， lower
是同一个分组内向后一笔。如果同一个分组内没有向前或向后一笔，那就是空。

下面输出各个仓库的销量以及包括前2笔在内的最大销量。

EXPLAIN extended_noaddr
SELECT w.W_STATE, w_id, w_name, w_ytd,  max(w_ytd) over (order by w_ytd desc rows between 2 PRECEDING AND current row  ) max_ytd_in_3
from BMSQL_WAREHOUSE w
ORDER BY w.W_YTD  DESC ;

==========================================
|ID|OPERATOR       |NAME|EST. ROWS|COST  |
------------------------------------------
|0 |WINDOW FUNCTION|    |1000     |288860|
|1 | SORT          |    |1000     |288669|
|2 |  TABLE SCAN   |W   |1000     |285169|
==========================================

Outputs & filters:
-------------------------------------
  0 - output([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD], [T_FUN_MAX(W.W_YTD)]), filter(nil),
      win_expr(T_FUN_MAX(W.W_YTD)), partition_by(nil), order_by([W.W_YTD, DESC]), window_type(ROWS), upper(2 PRECEDING), lower(CURRENT ROW)
  1 - output([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD]), filter(nil), sort_keys([W.W_YTD, DESC])
  2 - output([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD]), filter(nil),
      access([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD]), partitions(p0),
      is_index_back=false,
      range_key([W.W_ID]), range(MIN ; MAX)always true

说明：

分区表达式 partition_by
并不是必须的，可以为空。

下面看看行转列函数的执行计划。

EXPLAIN extended_Noaddr
SELECT d.D_W_ID , d.D_ID ,d.d_name, d.D_YTD , listagg(d.D_NAME,',') WITHIN GROUP (ORDER BY d.D_YTD DESC ) OVER (PARTITION BY d.D_W_ID) d_names
FROM  BMSQL_DISTRICT  d
WHERE d.D_W_ID = 10
;

========================================
|ID|OPERATOR       |NAME|EST. ROWS|COST|
----------------------------------------
|0 |WINDOW FUNCTION|    |10       |40  |
|1 | TABLE SCAN    |D   |10       |39  |
========================================

Outputs & filters:
-------------------------------------
  0 - output([D.D_W_ID], [D.D_ID], [D.D_NAME], [D.D_YTD], [T_FUN_GROUP_CONCAT(D.D_NAME, ',') order_items(D.D_YTD)]), filter(nil),
      win_expr(T_FUN_GROUP_CONCAT(D.D_NAME, ',') order_items(D.D_YTD)), partition_by([D.D_W_ID]), order_by(nil), window_type(RANGE), upper(UNBOUNDED PRECEDING), lower(UNBOUNDED FOLLOWING)
  1 - output([D.D_W_ID], [D.D_ID], [D.D_NAME], [D.D_YTD]), filter(nil),
      access([D.D_W_ID], [D.D_ID], [D.D_NAME], [D.D_YTD]), partitions(p0),
      is_index_back=false,
      range_key([D.D_W_ID], [D.D_ID]), range(10,MIN ; 10,MAX),
      range_cond([D.D_W_ID = 10])

说明：

使用 LISTAGG
语法时，窗口函数表达式是 T_FUN_GROUP_CONCAT
。

再看一个窗口类型为 RANGE
的示例。

EXPLAIN extended_noaddr
SELECT w.W_STATE, w_id, w_name, w_ytd,  max(w_ytd) over (order by w_ytd desc range between 1000000 PRECEDING AND current row  ) max_ytd_in_3
from BMSQL_WAREHOUSE w
ORDER BY w.W_YTD  DESC ;

==========================================
|ID|OPERATOR       |NAME|EST. ROWS|COST  |
------------------------------------------
|0 |WINDOW FUNCTION|    |1000     |191810|
|1 | SORT          |    |1000     |191619|
|2 |  TABLE SCAN   |W   |1000     |188120|
==========================================

Outputs & filters:
-------------------------------------
  0 - output([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD], [T_FUN_MAX(W.W_YTD)]), filter(nil),
      win_expr(T_FUN_MAX(W.W_YTD)), partition_by(nil), order_by([W.W_YTD, DESC]), window_type(RANGE), upper(1000000 PRECEDING), lower(CURRENT ROW)
  1 - output([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD], [W.W_YTD + 1000000], [W.W_YTD - 1000000]), filter(nil), sort_keys([W.W_YTD, DESC])
  2 - output([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD]), filter(nil),
      access([W.W_STATE], [W.W_ID], [W.W_NAME], [W.W_YTD]), partitions(p0),
      is_index_back=false,
      range_key([W.W_ID]), range(MIN ; MAX)always true

说明：

window_type
是 RANGE
。是按实际值计算窗口大小，不是按行数固定窗口大小。算子 1 的output
里多了两列（ [W.W_YTD + 1000000], [W.W_YTD - 1000000]
）。

分析函数的代价

分析函数看起来很酷，不过也有代价，那就是每次调用分析函数都可能会有一次排序，排序需要内存，可能需要增大内部参数 _sort_area_size
的值。为了性能还建议使用并行（ OB 的并行会在下篇文章介绍）。

下面这个示例会涉及到一次全表扫描和三次排序。

EXPLAIN extended_noaddr
SELECT  c_w_id, c_d_id, c_id, c.C_LAST ,c.C_FIRST , C_YTD_PAYMENT ,
    rank() OVER (PARTITION BY C_W_ID, c_d_id ORDER BY C_YTD_PAYMENT DESC  ) rank_in_district,
    rank() OVER (PARTITION BY c_w_id ORDER BY C_YTD_PAYMENT DESC ) rank_in_warehouse,
    rank() OVER (ORDER BY C_YTD_PAYMENT DESC ) rank_in_all
FROM BMSQL_CUSTOMER c
WHERE c.C_YTD_PAYMENT >= 1000000
ORDER BY c.C_YTD_PAYMENT DESC ;
;

=================================================
|ID|OPERATOR           |NAME|EST. ROWS|COST     |
-------------------------------------------------
|0 |WINDOW FUNCTION    |    |15488448 |314812916|
|1 | SORT              |    |15488448 |311854430|
|2 |  WINDOW FUNCTION  |    |15488448 |185456913|
|3 |   SORT            |    |15488448 |182498427|
|4 |    WINDOW FUNCTION|    |15488448 |118046685|
|5 |     SORT          |    |15488448 |115088200|
|6 |      TABLE SCAN   |C   |15488448 |50636458 |
=================================================

Outputs & filters:
-------------------------------------
  0 - output([C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST], [C.C_YTD_PAYMENT], [T_WIN_FUN_RANK()], [T_WIN_FUN_RANK()], [T_WIN_FUN_RANK()]), filter(nil),
      win_expr(T_WIN_FUN_RANK()), partition_by(nil), order_by([C.C_YTD_PAYMENT, DESC]), window_type(RANGE), upper(UNBOUNDED PRECEDING), lower(UNBOUNDED FOLLOWING)
  1 - output([C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST], [C.C_YTD_PAYMENT], [T_WIN_FUN_RANK()], [T_WIN_FUN_RANK()]), filter(nil), sort_keys([C.C_YTD_PAYMENT, DESC])
  2 - output([C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST], [C.C_YTD_PAYMENT], [T_WIN_FUN_RANK()], [T_WIN_FUN_RANK()]), filter(nil),
      win_expr(T_WIN_FUN_RANK()), partition_by([C.C_W_ID]), order_by([C.C_YTD_PAYMENT, DESC]), window_type(RANGE), upper(UNBOUNDED PRECEDING), lower(UNBOUNDED FOLLOWING)
  3 - output([C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST], [C.C_YTD_PAYMENT], [T_WIN_FUN_RANK()]), filter(nil), sort_keys([C.C_W_ID, ASC], [C.C_YTD_PAYMENT, DESC]), prefix_pos(1)
  4 - output([C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST], [C.C_YTD_PAYMENT], [T_WIN_FUN_RANK()]), filter(nil),
      win_expr(T_WIN_FUN_RANK()), partition_by([C.C_W_ID], [C.C_D_ID]), order_by([C.C_YTD_PAYMENT, DESC]), window_type(RANGE), upper(UNBOUNDED PRECEDING), lower(UNBOUNDED FOLLOWING)
  5 - output([C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST], [C.C_YTD_PAYMENT]), filter(nil), sort_keys([C.C_W_ID, ASC], [C.C_D_ID, ASC], [C.C_YTD_PAYMENT, DESC]), prefix_pos(2)
  6 - output([C.C_YTD_PAYMENT], [C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST]), filter([C.C_YTD_PAYMENT >= 1000000]),
      access([C.C_YTD_PAYMENT], [C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST]), partitions(p0),
      is_index_back=false, filter_before_indexback[false],
      range_key([C.C_W_ID], [C.C_D_ID], [C.C_ID]), range(MIN,MIN,MIN ; MAX,MAX,MAX)always true

执行结果如下图：

说明：

执行的顺序，首先算子 6 是针对表的扫描，先执行过滤条件（filter
）。
算子 5 是第一次排序，排序列是分区列加上排序列（sort_keys([C.C_W_ID, ASC], [C.C_D_ID, ASC], [C.C_YTD_PAYMENT, DESC])
)。
算子 4 是第一个窗口函数，分区列是 partition_by([C.C_W_ID], [C.C_D_ID])
, 排序列是 order_by([C.C_YTD_PAYMENT, DESC])
。
算子 3 是一个优化，利用了第一个窗口函数的结果继续进行排序。
算子 1 在算子 2 结果集基础上进一步排序。

上面示例 3 个分析函数使用的窗口函数算子都是 T_WIN_FUN_RANK
，只是分区列不同所以还是有三次排序。如果分区列和排序列一样的话，是可以规避多次排序的。如下面示例。

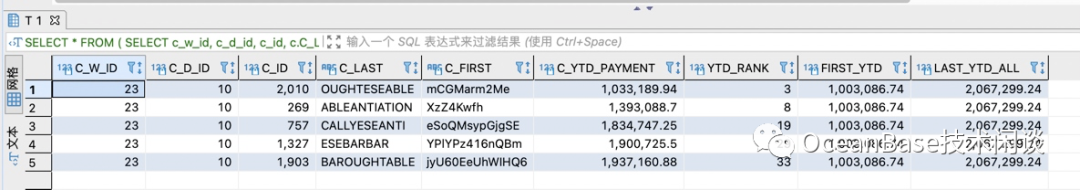

EXPLAIN extended_noaddr
SELECT * FROM (
    SELECT c_w_id, c_d_id, c_id, c.C_LAST ,c.C_FIRST , C_YTD_PAYMENT
        ,rank() OVER (PARTITION BY c_w_id,c_d_id ORDER BY C_YTD_PAYMENT) ytd_rank
        ,first_value(C_YTD_PAYMENT) OVER (PARTITION BY c_w_id,c_d_id ORDER BY C_YTD_PAYMENT) first_ytd
--      ,last_value(C_YTD_PAYMENT) OVER (PARTITION BY C_W_ID,c_d_id ORDER BY C_YTD_PAYMENT ) last_ytd
        ,last_value(C_YTD_PAYMENT) OVER (PARTITION BY C_W_ID,c_d_id ORDER BY C_YTD_PAYMENT rows between unbounded preceding and unbounded following) last_ytd_all
    FROM BMSQL_CUSTOMER  c
    WHERE c.C_YTD_PAYMENT >= 1000000
 ) t
WHERE t.c_w_id = 23
;

===========================================
|ID|OPERATOR        |NAME|EST. ROWS|COST  |
-------------------------------------------
|0 |SUBPLAN SCAN    |T   |1533     |147862|
|1 | WINDOW FUNCTION|    |15477    |144430|
|2 |  SORT          |    |15477    |141474|
|3 |   TABLE SCAN   |C   |15477    |41003 |
===========================================

Outputs & filters:
-------------------------------------
  0 - output([T.C_W_ID], [T.C_D_ID], [T.C_ID], [T.C_LAST], [T.C_FIRST], [T.C_YTD_PAYMENT], [T.YTD_RANK], [T.FIRST_YTD], [T.LAST_YTD_ALL]), filter([T.C_D_ID = 10]),
      access([T.C_W_ID], [T.C_D_ID], [T.C_ID], [T.C_LAST], [T.C_FIRST], [T.C_YTD_PAYMENT], [T.YTD_RANK], [T.FIRST_YTD], [T.LAST_YTD_ALL])
  1 - output([C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST], [C.C_YTD_PAYMENT], [T_WIN_FUN_RANK()], [T_WIN_FUN_NTH_VALUE(C.C_YTD_PAYMENT,1)], [T_WIN_FUN_NTH_VALUE(C.C_YTD_PAYMENT,1)]), filter(nil),
      win_expr(T_WIN_FUN_RANK()), partition_by([C.C_W_ID]), order_by([C.C_YTD_PAYMENT, ASC]), window_type(RANGE), upper(UNBOUNDED PRECEDING), lower(UNBOUNDED FOLLOWING)
      win_expr(T_WIN_FUN_NTH_VALUE(C.C_YTD_PAYMENT,1)), partition_by([C.C_W_ID]), order_by([C.C_YTD_PAYMENT, ASC]), window_type(RANGE), upper(UNBOUNDED PRECEDING), lower(CURRENT ROW)
      win_expr(T_WIN_FUN_NTH_VALUE(C.C_YTD_PAYMENT,1)), partition_by([C.C_W_ID]), order_by([C.C_YTD_PAYMENT, ASC]), window_type(ROWS), upper(UNBOUNDED PRECEDING), lower(UNBOUNDED FOLLOWING)
  2 - output([C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST], [C.C_YTD_PAYMENT]), filter(nil), sort_keys([C.C_YTD_PAYMENT, ASC])
  3 - output([C.C_YTD_PAYMENT], [C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST]), filter([C.C_YTD_PAYMENT >= 1000000]),
      access([C.C_YTD_PAYMENT], [C.C_W_ID], [C.C_D_ID], [C.C_ID], [C.C_LAST], [C.C_FIRST]), partitions(p0),
      is_index_back=false, filter_before_indexback[false],
      range_key([C.C_W_ID], [C.C_D_ID], [C.C_ID]), range(23,MIN,MIN ; 23,MAX,MAX),
      range_cond([C.C_W_ID = 23])

说明：

这里 where
条件有两个（t.c_w_id = 23 AND t.c_d_id = 10
），但实际条件下推到子查询里只有 t.c_w_id=23
。这是因为子查询使用的分析函数里的分区列只包含列t.c_w_id
。看算子 3 的 range_cond
和算子 1的 win_expr
。最后一部的 filter
才是条件 t.c_d_id = 10
。
算子 2 的 sort_keys([C.C_YTD_PAYMENT, ASC])
只包含了列 c.c_ytd_payment
这是因为算子 3 返回的数据在列 c_w_id
上已经是有序的。
算子 1 的一共用了 3 个窗口函数表达式（win_expr
），分别是：T_WIN_FUN_RANK()
、T_WIN_FUN_NTH_VALUE(C.C_YTD_PAYMENT,1)
、T_WIN_FUN_NTH_VALUE(C.C_YTD_PAYMENT,1)
，它们的 order_by
条件都是一样的，只是窗口的下限不一样，可以共用一个 SORT
操作。
从这个例子还看出，默认的窗口范围是 upper(UNBOUNDED PRECEDING), lower(CURRENT ROW)
。被注释掉的 last_value
使用默认的窗口范围，只会返回当前行值。

参考

更多执行计划总结，请参考前面文章。下一篇会重点介绍 OB 特有的并行和分布式执行计划。

OceanBase 索引列的NULL属性测试分析
揭秘 OceanBase SQL 执行计划（一）
OceanBase SQL 执行计划解读（二）──── 表连接和子查询
OceanBase 性能诊断（一）

未完待续，如果觉得有帮助，就点个赞吧 😄️

oceanbase

文章转载自数据库技术闲谈，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

OceanBase SQL 执行计划解读（三）── 标量子查询、分析函数

子查询

SUBPLAN FILTER 和 SCALAR GROUP BY

MERGE GROUP BY 和 HASH GROUP BY

分析函数

算子 WINDOW_FUNCTION

分析函数的代价

参考

评论

`SUBPLAN FILTER`
和 `SCALAR GROUP BY`

`MERGE GROUP BY`
和 `HASH GROUP BY`

算子 `WINDOW_FUNCTION`
