DM8达梦数据库读写分离集群规范化部署

原创 达梦 2021-01-31
543

本章节主要介绍在生产环境中（Linux 系统）规范化部署读写分离集群。

服务器硬件需求

按实际业务需求，选择合适的服务器，准备 3 台服务器，一台主库服务器，一台备库服务器，一台监视器服务器，服务器参数建议如下：

硬件 要求
物理内存 >=16 GB
交换区 Swap 空间>=物理内存
/tmp大小 > 1000 MB
网络 物理机器需要 4 个网卡，2 个 public 网卡做 band，2 个 private 网卡做 band
磁盘 根据实际应用系统需要挂载合适大小磁盘
时间服务器 按机房要求配置连接时间服务器
警告

守护进程配置自动切换时，必须在监视器服务器上配置确认监视器，并且保证网络高可用。

操作系统要求

操作系统版本安装

DM 数据库安装在 Linux 操作系统所需条件：glibc 2.3 以上，内核 2.6，预先安装 UnixODBC，系统性能监控等组件。

目录与存储规划

用途 目录路径 备注
数据库软件安装目录 /home/dmdba/dmdbms 可用空间>50 GB
实例安装目录 /dmdata 单独挂载性能最好的磁盘建议 SSD
归档日志存放目录 /dmarch 单独挂载磁盘
备份文件存放目录 /dmbak 单独挂载磁盘

用户与组

DM 数据库不应该使用 root 用户安装和维护。需要在安装之前为 DM 数据库创建一个专用的系统用户 (dmdba) 和用户组 (dinstall)。

执行以下命令，新建用户组 dinstall。

groupadd dinstall

执行以下命令，新建用户 dmdba。

useradd  -g dinstall -m -d /home/dmdba -s /bin/bash  dmdba

执行以下命令，修改 dmdba 用户密码。

passwd dmdba

输入密码并确认。

用户资源限制

执行以下命令，修改 dmdba 用户资源限制。

vim /etc/security/limits.conf

文件末尾添加如下内容：

dmdba soft core unlimited
dmdba hard core unlimited
dmdba soft nofile 65536
dmdba hard nofile 65536
dmdba soft nproc  65536
dmdba hard nproc  65536
dmdba soft stack  65536
dmdba hard stack  65536

用户环境变量

执行以下命令，修改 dmdba 用户环境变量。

vi /home/dmdba/.bash_profile

文件末尾添加如下内容：

export DM_HOME=/home/dmdba/dmdbms
export PATH=$PATH:$DM_HOME/bin
export LD_LIBRARY_PATH=$LD_LIBRARY_PATH:$DM_HOME/bin

防火墙设置

端口规划

搭建 2 节点主备集群，端口规划如下：（实际中可以按需要修改端口号）

主机名 public ip private ip 实例名 端口 用途
dmdsc1 192.168.56.11 10.0.0.11 dmrw1 5236 数据库实例 dmrw1 监听端口
dmdsc1 192.168.56.11 10.0.0.11 dmrw1 61141 MAL 系统监听 TCP 连接的端口
dmdsc1 192.168.56.11 10.0.0.11 dmrw1 52141 实例本地的守护进程监听 TCP 连接的端口
dmdsc1 192.168.56.11 10.0.0.11 dmrw1 33141 实例监听守护进程 TCP 连接的端口
dmdsc2 192.168.56.12 10.0.0.12 dmrw2 5236 数据库实例 dmrw2 监听端口
dmdsc2 192.168.56.12 10.0.0.12 dmrw2 61141 MAL 系统监听 TCP 连接的端口
dmdsc2 192.168.56.12 10.0.0.12 dmrw2 52141 实例本地的守护进程监听 TCP 连接的端口
dmdsc2 192.168.56.12 10.0.0.12 dmrw2 33141 实例监听守护进程 TCP 连接的端口

防火墙集群之间需开放以上所有端口，集群对客户端只需要开通数据库实例监听端口。

安装数据库

数据库软件安装参考单机规范化部署

软件安装目录为/home/dmdba/dmdbms，实例初始化目录/home/dmdba/dmdbms/dmrw，初始化脚本如下：

./dminit path=/home/dmdba/dmdbms db_name=dmrw page_size=32
注意

初始化的实例必须先启动一次，才能脱机备份。

主库脱机备份

执行以下命令，确认主库 dmap 服务已启动。

ps -ef|grep dmap

dmap服务

若未启动，则先启动 dmap 服务，dmdba 到安装目录的 bin 下执行以下命令。

./DmAPService start

关闭数据库后，使用 dmrman 工具脱机备份主库，dmdba 用户到安装目录的 bin 下执行以下命令。

./dmrman

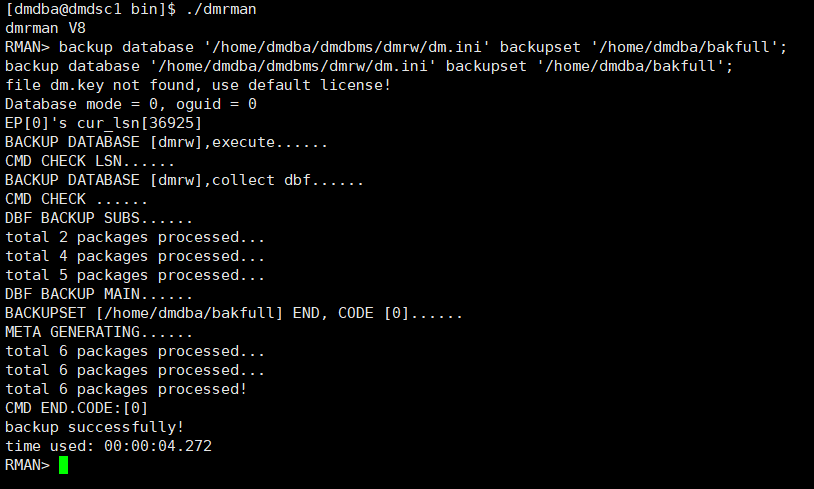

执行 backup 全库。

backup database '/home/dmdba/dmdbms/dmrw/dm.ini' backupset '/home/dmdba/bakfull';

backup全库

备库还原

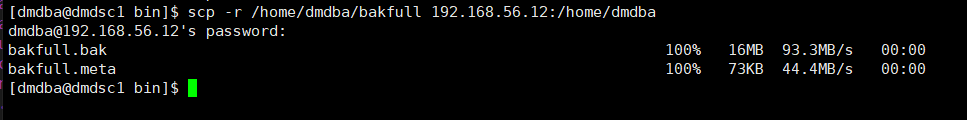

拷贝主库备份到备库合适目录。

scp -r /home/dmdba/bakfull 192.168.56.12:/home/dmdba

scp备份文件

关闭数据库后，使用 dmrman 工具还原备库，dmdba 用户到安装目录的 bin 下执行。

./dmrman

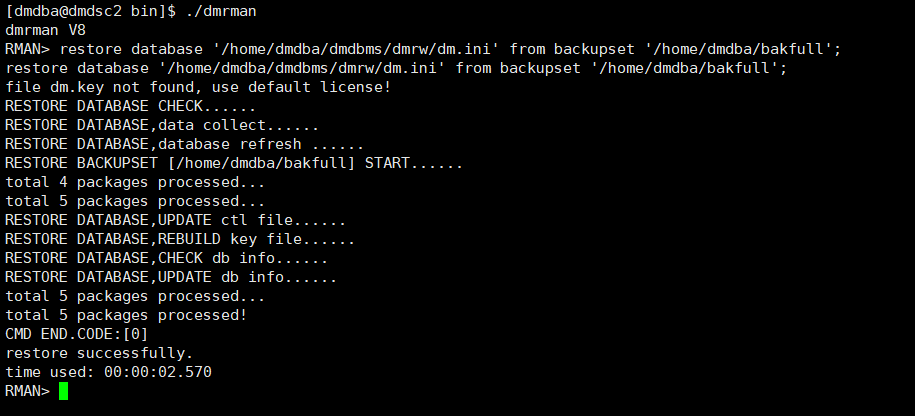

执行 restore。

restore database '/home/dmdba/dmdbms/dmrw/dm.ini' from backupset '/home/dmdba/bakfull';

scp备份文件

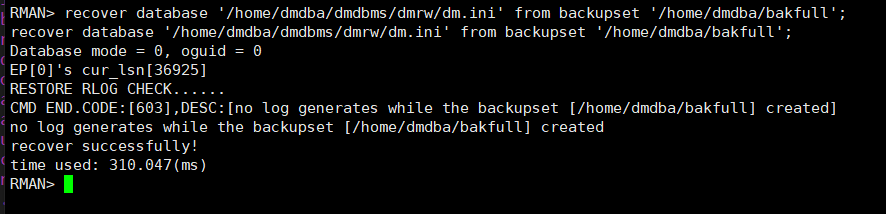

执行 recover。

recover database '/home/dmdba/dmdbms/dmrw/dm.ini' from backupset '/home/dmdba/bakfull';

scp备份文件

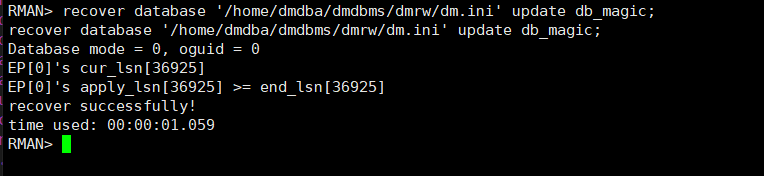

执行 recover update db_magic。

recover database '/home/dmdba/dmdbms/dmrw/dm.ini' update db_magic;

scp备份文件

配置实例的配置文件 dm.ini

修改实例的 dm.ini 文件参数，执行以下命令。

vi /home/dmdba/dmdbms/dmrw/dm.ini

主库修改以下参数值：

INSTANCE_NAME = dmrw1
MAL_INI = 1
ARCH_INI = 1
ALTER_MODE_STATUS = 0
ENABLE_OFFLINE_TS = 2

备库修改以下参数值：

INSTANCE_NAME = dmrw2
MAL_INI = 1
ARCH_INI = 1
ALTER_MODE_STATUS = 0
ENABLE_OFFLINE_TS = 2

配置归档配置文件 dmarch.ini

在实例目录下新建文件 dmarch.ini，执行以下命令。

vi /home/dmdba/dmdbms/dmrw/dmarch.ini

主库添加以下内容：

[ARCHIVE_TIMELYE]
ARCH_TYPE     = TIMELY  #即时归档类型
ARCH_DEST     = dmrw2   #即时归档目标实例名（主库侧填写备库实例名）
[ARCHIVE_LOCAL1]
ARCH_TYPE     = LOCAL #本地归档类型
ARCH_DEST     = /home/dmdba/dmdbms/arch  #本地归档文件存放路径
ARCH_FILE_SIZE    = 128 #单位 Mb，本地单个归档文件最大值
ARCH_SPACE_LIMIT  = 10240    #单位 Mb，0 表示无限制，范围 1024~4294967294M

备库添加以下内容：

[ARCHIVE_TIMELY]
ARCH_TYPE     = TIMELY  #即时归档类型
ARCH_DEST     = dmrw1   #即时归档目标实例名（备库侧填写主库实例名）
[ARCHIVE_LOCAL1]
ARCH_TYPE     = LOCAL #本地归档类型
ARCH_DEST     = /home/dmdba/dmdbms/arch  #本地归档文件存放路径
ARCH_FILE_SIZE    = 128 #单位 Mb，本地单个归档文件最大值
ARCH_SPACE_LIMIT  = 10240    #单位 Mb，0 表示无限制，范围 1024~4294967294M

配置MAL系统配置文件 dmmal.ini

在实例目录下新建文件 dmmal.ini，执行以下命令。

vi /home/dmdba/dmdbms/dmrw/dmmal.ini

主备库文件内容要相同。

MAL_CHECK_INTERVAL   = 5  #MAL 链路检测时间间隔
MAL_CONN_FAIL_INTERVAL  = 5  #判定 MAL 链路断开的时间
[MAL_INST1]
  MAL_INST_NAME = dmrw1 #与dm.ini 中的 INSTANCE_NAME 一致
  MAL_HOST     = 10.0.0.11  #MAL 系统监听 TCP 内部网络 IP
  MAL_PORT     = 61141 #MAL 系统监听 TCP 连接的端口
  MAL_INST_HOST   = 192.168.56.11  #实例的对外服务 IP 地址
  MAL_INST_PORT   = 5236 #与 dm.ini 中的 PORT_NUM 一致
  MAL_DW_PORT   = 52141 #实例对应的守护进程监听 TCP端口
  MAL_INST_DW_PORT = 33141
[MAL_INST2]
  MAL_INST_NAME = dmrw2 #与dm.ini 中的 INSTANCE_NAME 一致
  MAL_HOST      = 10.0.0.12  # MAL 系统监听 TCP 内部网络 IP
  MAL_PORT          = 61141 #MAL 系统监听 TCP 连接的端口
  MAL_INST_HOST         = 192.168.56.12  #实例的对外服务 IP 地址
  MAL_INST_PORT         = 5236 #与dm.ini 中的 PORT_NUM 一致
  MAL_DW_PORT  = 52141 #实例对应的守护进程监听 TCP端口
  MAL_INST_DW_PORT = 33141

配置守护进程配置文件 dmwatcher.ini

在实例目录下新建文件 dmwatcher.ini，执行以下命令。

vi /home/dmdba/dmdbms/dmrw/dmwatcher.ini

主备库文件内容要相同。

[GRP_RW]
DW_TYPE    = GLOBAL  #全局守护类型
DW_MODE    = AUTO   #自动切换模式
DW_ERROR_TIME     = 10  #远程守护进程故障认定时间
INST_RECOVER_TIME  = 60         #主库守护进程启动恢复的间隔时间
INST_ERROR_TIME   = 10  #本地实例故障认定时间
INST_OGUID         = 453331 #守护系统唯一 OGUID 值
INST_INI           = /home/dmdba/dmdbms/dmrw/dm.ini #dm.ini 配置文件路径
INST_AUTO_RESTART  = 1   #打开实例的自动启动功能
INST_STARTUP_CMD   = /home/dmdba/dmdbms/bin/dmserver #命令行方式启动

以 Mount 方式启动数据库实例

使用 dmdba 用户，到数据库安装目录的 bin 下执行以下命令。（主备库都执行）

./dmserver /home/dmdba/dmdbms/dmrw/dm.ini mount

在新的终端使用 disql 工具连接数据库。

./disql SYSDBA/SYSDBA

主备库都修改 oguid，执行以下命令。

sp_set_oguid(453331);

主库修改数据库模式为 primary，执行以下命令。

alter database primary;

备库修改数据库模式为 standby，执行以下命令。

alter database standby;

启动守护进程

dmdba 用户下，到数据库安装目录的 bin 下执行以下命令。（主备库都执行）

./dmwatcher /home/dmdba/dmdbms/dmrw/dmwatcher.ini

守护进程启动后，会将 Mount 的实例 Open。

启动确认监视器

守护进程配置为自动切换时，必须配置确认监视器。在主备服务器以外的服务器上（需安装有 DM 数据库软件，且与主备心跳网络端口开放）。

新建确认监视器配置文件 dmmonitor.ini，执行以下命令。

vi /home/dmdba/dmdbms/dmmonitor.ini

添加以下内容：

MON_DW_CONFIRM    = 1   #确认监视器模式
MON_LOG_PATH    = /home/dmdba/dmdbms/log  #监视器日志文件存放路径
MON_LOG_INTERVAL  = 60 #每隔 60s 定时记录系统信息到日志文件
MON_LOG_FILE_SIZE   = 32 #每个日志文件最大 32MB
MON_LOG_SPACE_LIMIT  = 0  #不限定日志文件总占用空间
[GRP_RW]
 MON_INST_OGUID    = 453331 #组 GRP_RW 的唯一 OGUID 值
#以下配置为监视器到组 GRP_RW 的守护进程的连接信息，以“IP:PORT”的形式配置
#IP 对应 dmmal.ini 中的 MAL_HOST，PORT 对应 dmmal.ini 中的 MAL_DW_PORT
 MON_DW_IP     = 10.0.0.11:52141
 MON_DW_IP     = 10.0.0.12:52141

执行以下命令，启动监视器。

./dmmonitor /home/dmdba/dmdbms/dmmonitor.ini

启动后输入 show 命令查看集群状态。

show查看

注册服务

以上启动为前台方式启动，仅用户搭建过程中验证配置。配置没问题后需要将实例，守护进程和确认监视器注册为系统服务。

使用 root 用户，到数据库安装目录的script/root下。

注册守护进程服务（主备库都执行）。

./dm_service_installer.sh -t dmwatcher -p dmrw -watcher_ini /home/dmdba/dmdbms/dmrw/dmwatcher.ini

注册数据库实例服务（主备库都执行）。

./dm_service_installer.sh -t dmserver -p dmrw -dm_ini /home/dmdba/dmdbms/dmrw/dm.ini

注册监视器服务（只需在监视器服务器上执行）。

./dm_service_installer.sh -t dmmonitor -p confirm -monitor_ini /home/dmdba/dmdbms/dmmonitor.ini

以服务方式启动

执行以下命令，启动数据库实例。

systemctl start DmServicedmrw

执行以下命令，启动守护进程。

systemctl start DmWatcherServicedmrw

执行以下命令，启动监视器。

systemctl start DmMonitorServiceconfirm

验证主备集群同步状态

监视器查看读写分离集群状态

集群任意节点，配置普通监视器配置文件 dmmonitor.ini，执行以下命令，

vi /home/dmdba/dmmonitor.ini

添加以下内容：

MON_DW_Confirm    = 0   #普通监视器模式
MON_LOG_PATH    = /home/dmdba/dmdbms/log  #监视器日志文件存放路径
MON_LOG_INTERVAL  = 60 #每隔 60s 定时记录系统信息到日志文件
MON_LOG_FILE_SIZE   = 32 #每个日志文件最大 32MB
MON_LOG_SPACE_LIMIT  = 0  #不限定日志文件总占用空间
[GRP_RW]
 MON_INST_OGUID    = 453331 #组 GRP_RW 的唯一 OGUID 值
#以下配置为监视器到组 GRP_RW 的守护进程的连接信息，以“IP:PORT”的形式配置
#IP 对应 dmmal.ini 中的 MAL_HOST，PORT 对应 dmmal.ini 中的 MAL_DW_PORT
 MON_DW_IP     = 10.0.0.11:52141
 MON_DW_IP     = 10.0.0.12:52141

执行以下命令，启动监视器。

./dmmonitor /home/dmdba/dmmonitor.ini

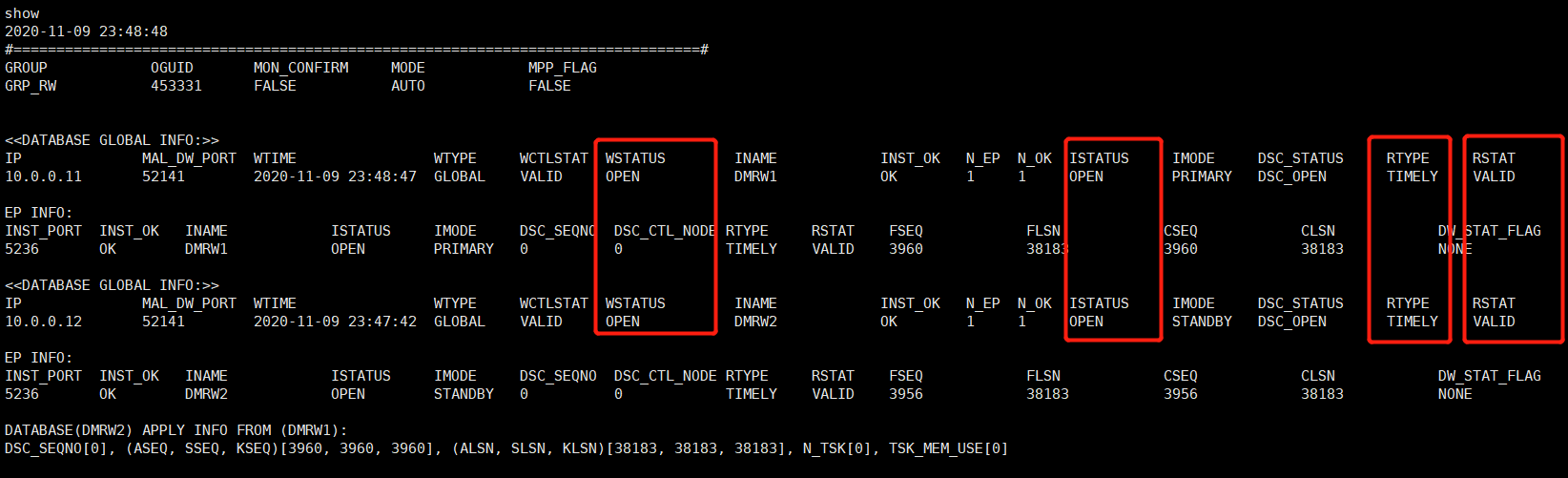

输入 show 命令查看集群状态。

show查看

其中守护进程状态 WSTATUS 为 OPEN，实例状态 ISTATUS 为 OPEN，归档类型 RTYPE 为 TIMELY，归档状态 RSTAT 为VALID。

disql 客户端验证

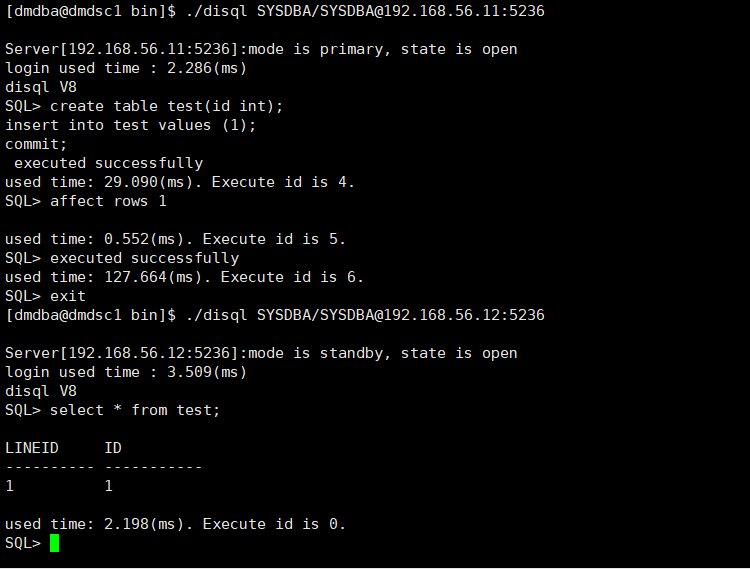

使用 disql 客户端登录主库，创建测试表，插入数据，执行以下命令。

./disql SYSDBA/SYSDBA@192.168.56.11:5236

SQL 提示符下执行以下命令。

create table test(id int);
insert into test values (1);
commit;

使用 disql 客户端登录备库，查询测试表验证，执行以下命令。

./disql SYSDBA/SYSDBA@192.168.56.12:5236

SQL 提示符下执行以下命令。

select * from test;

查询结果正确

参数优化

集群部署完成后，需要优化 dm.ini 参数，主备库都需要修改。参数值优化详见参数优化部分。

重启集群

读写分离集群重启与主备相同：

  1. 关闭监视器：systemctl stop DmMonitorServiceconfirm
  2. 关闭主库守护进程：systemctl stop DmWatcherServicedmrw
  3. 关闭备库守护进程：systemctl stop DmWatcherServicedmrw
  4. 关闭主库实例：systemctl stop DmServicedmrw
  5. 关闭备库实例：systemctl stop DmServicedmrw
  6. 启动主库实例：systemctl start DmServicedmrw
  7. 启动备库实例：systemctl start DmServicedmrw
  8. 启动主库守护进程：systemctl start DmWatcherServicedmrw
  9. 启动备库守护进程：systemctl start DmWatcherServicedmrw
  10. 启动监视器：systemctl start DmMonitorServiceconfirm

定制备份策略

备份与单机相同，详见定制备份策略部分。

客户端连接集群

客户端主机上需要配置 dm_svc.conf 文件（未安装 DM 数据库的机器新建即可），文件路径：

  1. 32 位的 DM 安装在 Win32 操作平台下，此文件位于 %SystemRoot%\system32 目录；
  2. 64 位的 DM 安装在 Win64 操作平台下，此文件位于 %SystemRoot%\system32 目录；
  3. 32 位的 DM 安装在 Win64 操作平台下，此文件位于 %SystemRoot%\SysWOW64 目录；
  4. 在 Linux 平台下，此文件位于/etc 目录。

文件内容：

# 以#开头的行表示是注释
# 全局配置区
DMRW=(192.168.56.11:5236,192.168.56.12:5236)
TIME_ZONE=(+
