Ohos-MaterialRefreshLayout 是一个自定义 Material 风格下拉刷新控件，支持设置水波纹效果，支持下拉刷新侵入式和非侵入式，初始化自动刷新及上滑加载更多，支持刷新头部自定义图案，上拉加载更多等。

该控件一般配合 ListContainer 使用，因涉及事件分发操作，本库中使用了三方控件 NestedListContainer、事件分发等方便处理事件拦截分发事件。

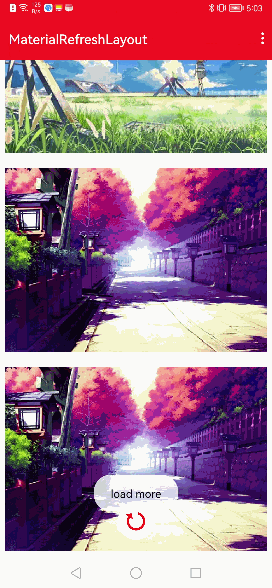

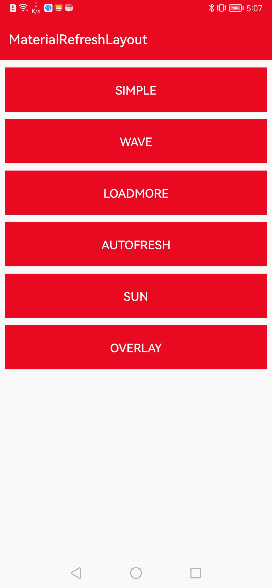

效果图如下：

自定义控件结构

MaterialRefreshLayout 控件，首先初始化设置头部、脚部布局，在手势下滑时显示头部布局，动态设置头部高度，展示下拉刷新效果，在页面底部向上滑动时显示脚部布局，展示上拉加载更多效果，松手时图形即开始旋转动画。

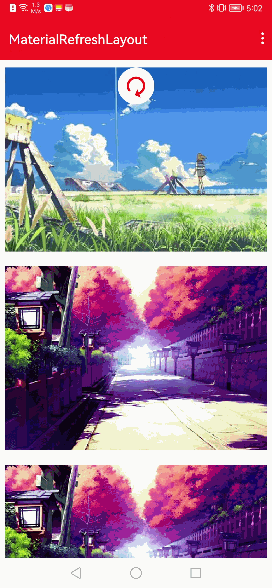

下拉圆形转动风格 MaterialRefreshLayout：

MaterialRefreshLayout 包含自定义头部布局 MaterialHeaderView 和脚部布局 MaterialFooterView。
头部 MaterialHeaderView 包含圆形转动条 CircleProgressBar 和下拉波纹 MaterialWaveView。
脚部布局 MaterialFooterView 同头部结构一致，包含圆形转动条 CircleProgressBar 和下拉波纹 MaterialWaveView。
CircleProgressBar 包含有自定义图形的 MaterialProgressDrawable，设置圆形的转动图案。

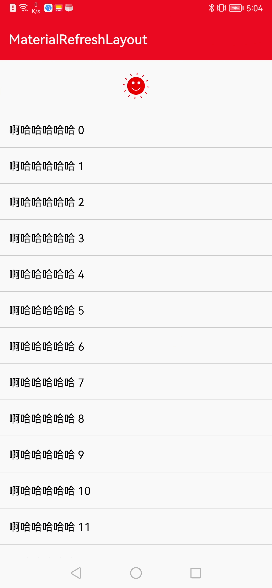

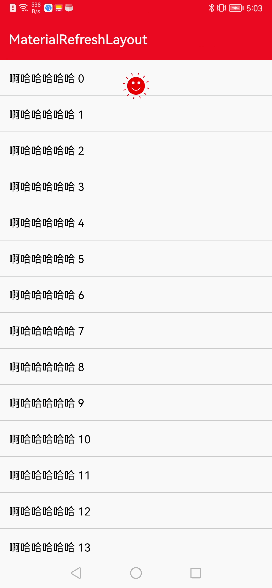

下拉自定义笑脸风格 MaterialRefreshLayout：

MaterialRefreshLayout 包含 SunLayout 头部布局和脚部布局 MaterialFooterView。
SunLayout 头部包含滚动短线 SunLineView 和笑脸 SunFaceView。
当有手势下滑时，自定义短线 SunLineView，开始旋转动画，监听刷新动作，在 onSizeChanged 中动态改变图形大小。
当手势向下滑动时，自定义笑脸图形 SunFaceView，监听刷新动作，在 onSizeChanged 中动态改变图形大小。

代码实现解读

首先在拦截事件中根据手指的滑动距离，设置自定义头部布局 MaterialHeaderView 可见，底部向上滑动时，当滑到页面底部，设置脚部布局 MaterialFooterView 可见。

①事件分发 onInterceptTouchEvent 中设置头、脚布局可见

在拦截事件 onInterceptTouchEvent 中，手指移动 TouchEvent.POINT_MOVE 时，根据滑动距离及是否是在头部的滑动。

设置头部自定义 headerview 是否显示，再根据向上滑动距离是否小于 0 及是否滑动到底部加载底部 footerview。

代码如下：

case TouchEvent.POINT_MOVE:
            float currentY = ev.getPointerPosition(0).getY();
            Float dy= new BigDecimal(currentY).subtract(new BigDecimal(mTouchY)).floatValue();
            if (dy > 0 && !canChildScrollUp()) {
                if (mMaterialHeaderView != null) {
                   mMaterialHeaderView.setVisibility(Component.VISIBLE);
                    mMaterialHeaderView.onBegin(this);
                } else if (mSunLayout != null) {
                    mSunLayout.setVisibility(Component.VISIBLE);
                    mSunLayout.onBegin(this);
                }
                return true;
            } else if (dy < 0 && !canChildScrollDown() && isLoadMore) {
                if (mMaterialFooterView != null && !isLoadMoreing) {
                    soveLoadMoreLogic();
                }
                return false;
            }
            break;

上一步完成后，紧接着就是在触摸事件中动态设置头部布局高度，水波纹高度，滑到最大距离时，设置为控件本身高度。

②事件触摸 onTouchEvent 中设置高度

在触摸事件 onTouchEvent 中，当手指下滑，onTouchEvent 中设置头部自定义 headerview 的高度，随着下滑距离增加，动态设置水波纹高度，当头部为侵入式时，设置 component 向下平移。

代码如下：

case TouchEvent.POINT_MOVE:
            mCurrentY = e.getPointerPosition(0).getY();
            float dy = new BigDecimal(mCurrentY).subtract(new BigDecimal(mTouchY)).floatValue();
            dy = Math.min(mWaveHeight * 2, dy);
            dy = Math.max(0, dy);
            if (mChildView != null) {
                float offsetY = dy / 2;
                float fraction = offsetY / mHeadHeight;
                if (mMaterialHeaderView != null) {
                    mMaterialHeaderView.setHeight((int) offsetY);
                    mMaterialHeaderView.postLayout();
                    mMaterialHeaderView.onPull(this, fraction);
                } else if (mSunLayout != null) {
                    mSunLayout.setHeight((int) offsetY);
                    mSunLayout.postLayout();
                    mSunLayout.startSunLineAnim(this);
                    mSunLayout.onPull(this, fraction);
                }
                if (!isOverlay)
                    mChildView.setTranslationY(offsetY);
            }

在松手时，监听抬起事件 TouchEvent.PRIMARY_POINT_UP，当头部 headerview 高度大于原有高度时，将头部设置为刷新中状态。

代码如下：

if (mMaterialHeaderView.getLayoutConfig().height > mHeadHeight) {
    updateListener();
    mMaterialHeaderView.setHeight((int) mHeadHeight);
    mMaterialHeaderView.postLayout();
}

再接下来就是完成自定义头部控件的布局，并在下拉接口方法中设置下拉时的缩放，透明度等状态。

③自定义头部 MaterialHeaderView

自定义 MaterialHeaderView 由 MaterialWaveView 和 CircleProgressBar 两个自定义 Component 组合成，实现 MaterialHeadListener 接口。

onBegin 方法中设置 materialWaveView 的起始状态，circleProgressBar 缩放大小，透明度等。

代码如下：

@Override
public void onBegin(MaterialRefreshLayout materialRefreshLayout) {
    if (materialWaveView != null) {
        materialWaveView.onBegin(materialRefreshLayout);
    }
    if (circleProgressBar != null) {
        circleProgressBar.setScaleX(0.001f);
        circleProgressBar.setScaleY(0.001f);
        circleProgressBar.onBegin(materialRefreshLayout);
    }
 }

onPull 方法中设置 materialWaveView 的下拉状态，circleProgressBar 缩放大小，透明度等。

代码如下：

@Override
public void onPull(MaterialRefreshLayout materialRefreshLayout, float fraction) {
    if (materialWaveView != null) {
        materialWaveView.onPull(materialRefreshLayout, fraction);
    }
    if (circleProgressBar != null) {
        circleProgressBar.onPull(materialRefreshLayout, fraction);
        float a = Util.limitValue(1, fraction);
        circleProgressBar.setScaleX(a);
        circleProgressBar.setScaleY(a);
        circleProgressBar.setAlpha(a);
    }
}

设置刷新中 onRefreshing 状态。代码如下：

@Override
public void onRefreshing(MaterialRefreshLayout materialRefreshLayout) {
    if (materialWaveView != null) {
        materialWaveView.onRefreshing(materialRefreshLayout);
    }
    if (circleProgressBar != null) {
        circleProgressBar.onRefreshing(materialRefreshLayout);
    }
}

onComlete 刷新完成后自定义 Component 的状态初始化，代码如下：

@Override
 public void onComlete(MaterialRefreshLayout materialRefreshLayout) {
   if (materialWaveView != null) {
       materialWaveView.onComlete(materialRefreshLayout);
   }
   if (circleProgressBar != null) {
       circleProgressBar.onComlete(materialRefreshLayout);
       circleProgressBar.setTranslationY(0);
       circleProgressBar.setScaleX(0);
       circleProgressBar.setScaleY(0);
  }
}

头部布局完成后，接下来就是实现自定义脚部布局实现。

④自定义脚部 MaterialFooterView

自定义 MaterialFooterView 由 MaterialWaveView 和 CircleProgressBar 两个自定义 Component 组合成，实现 MaterialHeadListener 接口。基本同 MaterialHeaderView 一致，接口实现方法设置内容相同。

onBegin 方法中设置 materialWaveView 的起始状态，circleProgressBar 缩放 1，透明度等。

代码如下：

@Override
public void onBegin(MaterialRefreshLayout materialRefreshLayout) {
    if (materialWaveView != null) {
        materialWaveView.onBegin(materialRefreshLayout);
    }
    if (circleProgressBar != null) {
        circleProgressBar.onBegin(materialRefreshLayout);
        circleProgressBar.setScaleX(1);
        circleProgressBar.setScaleY(1);
    }
}

onPull 方法中设置 materialWaveView 的下拉状态，circleProgressBar 缩放 1，透明度等。

代码如下：

@Override
public void onPull(MaterialRefreshLayout materialRefreshLayout, float fraction) {
    if (materialWaveView != null) {
        materialWaveView.onPull(materialRefreshLayout, fraction);
    }
    if (circleProgressBar != null) {
        circleProgressBar.onPull(materialRefreshLayout, fraction);
        float a = Util.limitValue(1, fraction);
        circleProgressBar.setScaleX(1);
        circleProgressBar.setScaleY(1);
        circleProgressBar.setAlpha(a);
    }
}

设置刷新中 onRefreshing 状态。代码如下：

@Override
public void onRefreshing(MaterialRefreshLayout materialRefreshLayout) {
    if (materialWaveView != null) {
        materialWaveView.onRefreshing(materialRefreshLayout);
    }
    if (circleProgressBar != null) {
        circleProgressBar.onRefreshing(materialRefreshLayout);
    }
}

onComlete 刷新完成后自定义 Component 的状态初始化，代码如下：

@Override
public void onComlete(MaterialRefreshLayout materialRefreshLayout) {
    if (materialWaveView != null) {
        materialWaveView.onComlete(materialRefreshLayout);
    }
    if (circleProgressBar != null) {
        circleProgressBar.onComlete(materialRefreshLayout);
        circleProgressBar.setTranslationY(0);
        circleProgressBar.setScaleX(0);
        circleProgressBar.setScaleY(0);
    }
}

头部、脚部布局都完成后，就开始要完成头部和脚部布局里面的自定义组件，首先从头部布局中的自定义组件开始。

前面讲到头部由圆形转动条 CircleProgressBar 和下拉波纹 MaterialWaveView 组成，先开始绘制波浪纹 MaterialWaveView，实现 MaterialHeadListener 接口，接口回调中设置组件的状态。

⑤自定义 MaterialWaveView

初始化画笔设置，添加 addDrawTask 任务，onDraw 方法中绘制下拉区域图形，并填充颜色。

代码如下：

@Override
public void onDraw(Component component, Canvas canvas) {
    path.reset();
    paint.setColor(new Color(color));
    path.lineTo(0, headHeight);
    path.quadTo(getEstimatedWidth() / (float) 2, headHeight + waveHeight, getEstimatedWidth(), headHeight);
    path.lineTo(getEstimatedWidth(), 0);
    canvas.drawPath(path, paint);
}

实现 MaterialHeadListener 接口，监听各下拉方法的回调，当有下拉的情形时，改变下拉区域状态。下拉时在 onPull 中，设置下拉区域 header 高度及 wave 高度。

刷新中 onRefreshing，加载数值动画并动态改变 wave 高度。结束 onComlete 中，加载数值动画动态改变 head 的高度。代码如下：

下拉时：

@Override
public void onPull(MaterialRefreshLayout br, float fraction) {
    setHeadHeight((int) (Util.dip2px(getContext(), DefaulHeadHeight) * Util.limitValue(1, fraction)));
    setWaveHeight((int) (Util.dip2px(getContext(), DefaulWaveHeight) * Math.max(0, new BigDecimal(fraction).subtract(new BigDecimal(1)).floatValue())));
    invalidate();
}

刷新时：

@Override
public void onRefreshing(MaterialRefreshLayout br) {
    setHeadHeight((int) (Util.dip2px(getContext(), DefaulHeadHeight)));
    int waveHeight = getWaveHeight();
    AnimatorValue animator = new AnimatorValue();
    animator.setValueUpdateListener(new AnimatorValue.ValueUpdateListener() {
        @Override
        public void onUpdate(AnimatorValue animatorValue, float value) {
            setWaveHeight(getIntValue((1 - (double) value) * waveHeight));
            invalidate();
        }
    });
    animator.setCurveType(Animator.CurveType.BOUNCE);
    animator.setDuration(200);
    animator.start();
}

结束时：

@Override
public void onComlete(MaterialRefreshLayout br) {
    waveHeight = 0;
    AnimatorValue animator = new AnimatorValue();
    animator.setDuration(200);
    animator.setValueUpdateListener(new AnimatorValue.ValueUpdateListener() {
        @Override
        public void onUpdate(AnimatorValue animatorValue, float value) {
            headHeight = getIntValue((1 - (double) value) * headHeight);
            invalidate();
        }
    });
    animator.start();
}

上一步完成后接下来开始实现头部圆形转动的 CircleProgressBar，并设置图案的自定义 ShapeElement 图形，配合手势操作，下拉时设置图形动态大小，松手时旋转刷新。

⑥自定义 CircleProgressBar

自定义圆形转动 CircleProgressBar，设置自定义背景 MaterialProgressDrawable，实现 MaterialHeadListener 接口。

根据下拉状态设置圆形 MaterialProgressDrawable 旋转角度，释放手势时开始动画，结束后停止旋转并初始化状态等。

代码如下：

@Override
public void onPull(MaterialRefreshLayout materialRefreshLayout, float fraction) {
    if (mProgressDrawable != null)
        mProgressDrawable.setProgressRotation(fraction);
    invalidate();
}
@Override
Public void onRefreshing(MaterialRefreshLayout materialRefreshLayout) {
    if (mProgressDrawable != null) {
        mProgressDrawable.onStart();
    }
}

@Override
public void onComlete(MaterialRefreshLayout materialRefreshLayout) {
    if (mProgressDrawable != null) {
        mProgressDrawable.onStop();
    }
    setVisibility(Component.INVISIBLE);
}

自定义 MaterialProgressDrawable 设置 CircleProgressBar 的背景，首先构造方法中初始化圆形 Ring 和旋转动画，设置画笔颜色，宽度，大小，在 drawToCanvas 中绘制圆形 Ring。

当有手势操作时调用 onStart 方法中的旋转动画，开始旋转。在 Ring 类 draw 方法中，根据起始旋转角度绘制圆形圈圈及三角箭头。

代码如下：

public void draw(Canvas c, Rect bounds) {
        final RectFloat arcBounds = mTempBounds;
        arcBounds.modify(bounds);
        arcBounds.left = new BigDecimal(arcBounds.left).add(new BigDecimal(mStrokeInset)).floatValue();
        arcBounds.top = new BigDecimal(arcBounds.top).add(new BigDecimal(mStrokeInset)).floatValue();
        arcBounds.right = new BigDecimal(arcBounds.right).subtract(new BigDecimal(mStrokeInset)).floatValue();
        arcBounds.bottom = new BigDecimal(arcBounds.bottom).subtract(new BigDecimal(mStrokeInset)).floatValue();

        final float startAngle = new BigDecimal(mStartTrim).add(new BigDecimal(mRotation)).floatValue() * 360;
        final float endAngle = new BigDecimal(mEndTrim).add(new BigDecimal(mRotation)).floatValue() * 360;
        float sweepAngle = new BigDecimal(endAngle).subtract(new BigDecimal(startAngle)).floatValue();

        mPaint.setColor(Color.RED);
        c.drawArc(arcBounds, new Arc(startAngle, sweepAngle, false), mPaint);
        drawTriangle(c, startAngle, sweepAngle, bounds);

        if (mAlpha < 255) {
            mCirclePaint.setColor(new Color(mBackgroundColor));
            mCirclePaint.setAlpha(255 - mAlpha);
            c.drawCircle(bounds.getCenterX(), bounds.getCenterY(), bounds.getWidth() / (float) 2,
                    mCirclePaint);
        }
    }

上述基本上就完成了 Material 风格下拉刷新带水波纹，带转动 progressbar 的实现步骤，紧接着讲一讲下拉自定义笑脸的另外一种刷新风格，实际上就是重新定义了刷新头部的图形，在这里也可以自己尝试替换成其它不同的图形。

⑦自定义头部 SunLayout 布局

自定义头部 SunLayout 由 SunFaceView 和 SunLineView 组成，SunFaceView 为自定义笑脸，SunLineView 为自定义笑脸周围短线。

SunLayout 实现了 MaterialHeadListener 接口，开始状态 onBegin 时缩放从零到有，下拉 onPull 时，设置 SunView 和 LineView 的大小，缩放等。代码如下：

开始时：

@Override
public void onBegin(MaterialRefreshLayout materialRefreshLayout) {
    setScaleX(0.001f);
    setScaleY(0.001f);
}

下拉时：

@Override
public void onPull(MaterialRefreshLayout materialRefreshLayout, float fraction) {
    float a = Util.limitValue(1, fraction);
    if (a >= 0.7) {
        mLineView.setVisibility(VISIBLE);
    } else {
        mLineView.setVisibility(HIDE);
    }
    mSunView.setPerView(mSunRadius, a);
    mLineView.setLineWidth(mLineWidth);
    setScaleX(a);
    setScaleY(a);
    setAlpha(a);
}

自定义笑脸 SunFaceView，自定义短线 SunLineView。

SunLineView 继承 Component 实现 Component.DrawTask, Component.EstimateSizeListener 接口，构造方法中初始化 Paint，onEstimateSize 中测量宽高，onDraw 中绘制线条。代码如下：

测量时：

@Override
public boolean onEstimateSize(int widthMeasureSpec, int heightMeasureSpec) {
    HiLog.info(Contants.LABEL, "onMeasure");
    int widthMode = EstimateSpec.getMode(widthMeasureSpec);
    int widthSize = EstimateSpec.getSize(widthMeasureSpec);
    int heightMode = EstimateSpec.getMode(heightMeasureSpec);
    int heightSize = EstimateSpec.getSize(heightMeasureSpec);
    int width;
    int height;
    if (widthMode == EstimateSpec.PRECISE) {
        width = widthSize;
    } else {
        width = (mSunRadius + mFixLineHeight + mLineHeight) * 2 + getPaddingRight() + getPaddingLeft();
    }
    if (heightMode == EstimateSpec.PRECISE) {
        height = heightSize;
    } else {
        height = (mSunRadius + mFixLineHeight + mLineHeight) * 2 + getPaddingTop() + getPaddingBottom();
    }
    setEstimatedSize(width, height);
    mWidth = width;
    mHeight = height;
    return false;
}

画线条：

private void drawLines(Canvas canvas) {
    for (int i = 0; i <= 360; i++) {
        if (i % mLineLevel == 0) {
            mLineLeft = mWidth / 2 - mLineWidth / 2;
            mLineTop = mHeight / 2 - mSunRadius - mFixLineHeight;
            mLineBottom = mLineTop + mLineHeight;
        }
        canvas.save();
        canvas.rotate(i, mWidth / (float) 2, mHeight / (float) 2);
        canvas.drawLine(mLineLeft, mLineTop, mLineLeft, mLineBottom, mLinePaint);
        canvas.restore();
    }
}

代码参考：

https://gitee.com/chinasoft5_ohos/Ohos-MaterialRefreshLayout

作者：卢经纬

👇点击关注鸿蒙技术社区👇

了解鸿蒙一手资讯

点“阅读原文”了解更多

数据库

文章转载自鸿蒙技术社区，如果涉嫌侵权，请发送邮件至：contact@modb.pro进行举报，并提供相关证据，一经查实，墨天轮将立刻删除相关内容。

鸿蒙下拉刷新组件，这个最好用！

效果图如下：

自定义控件结构

下拉圆形转动风格 MaterialRefreshLayout：

下拉自定义笑脸风格 MaterialRefreshLayout：

①事件分发 onInterceptTouchEvent 中设置头、脚布局可见

②事件触摸 onTouchEvent 中设置高度

③自定义头部 MaterialHeaderView

④自定义脚部 MaterialFooterView

⑤自定义 MaterialWaveView

⑥自定义 CircleProgressBar

⑦自定义头部 SunLayout 布局

代码参考：
`https://gitee.com/chinasoft5_ohos/Ohos-MaterialRefreshLayout`

作者：卢经纬

👇点击关注鸿蒙技术社区👇
了解鸿蒙一手资讯

评论

鸿蒙下拉刷新组件，这个最好用！

效果图如下：

自定义控件结构

下拉圆形转动风格 MaterialRefreshLayout：

下拉自定义笑脸风格 MaterialRefreshLayout：

①事件分发 onInterceptTouchEvent 中设置头、脚布局可见

②事件触摸 onTouchEvent 中设置高度

③自定义头部 MaterialHeaderView

④自定义脚部 MaterialFooterView

⑤自定义 MaterialWaveView

⑥自定义 CircleProgressBar

⑦自定义头部 SunLayout 布局

代码参考：https://gitee.com/chinasoft5_ohos/Ohos-MaterialRefreshLayout作者：卢经纬👇点击关注鸿蒙技术社区👇了解鸿蒙一手资讯

评论

代码参考：
`https://gitee.com/chinasoft5_ohos/Ohos-MaterialRefreshLayout`

作者：卢经纬

👇点击关注鸿蒙技术社区👇
了解鸿蒙一手资讯
