好家伙！鸿蒙系统的编译流程

鸿蒙技术社区 2021-04-26

1417

因为新接触鸿蒙系统的开发，我对鸿蒙的编译系统基本上没什么理解，都是凭着经验和百度一边学习一边总结。

本文是我在学习网上关于鸿蒙系统的编译相关资料后做的总结，经过了本人的实际操作验证，部分知识点可能还有理解不到位的地方，未来会持续更新。

准备工作

我的本地代码是基于最新发布的 OpenHarmony 1.1.0 LTS（2021-04-01）版本抓取的，代码根目录 OHOS1_1_0LTS：

$repo init -u https://gitee.com/openharmony/manifest.git -b refs/tags/OpenHarmony_release_v1.1.0 --no-repo-verify

$repo sync

我还有 Hi3861_Wifiiot 开发板和开发环境，如下：

在 Linux 环境下的 DecEco IDE 下创建新工程“Test_Wifiiot”。
在“HPM”标签下找到“@ohos/wifi_iot”，点击“Install to project”选择“Test_Wifiiot”项目，开始下载并安装组件到项目里。

全编译+模块编译

①OHOS1_1_0LTS 的全代码编译

在代码根目录下执行：

OHOS1_1_0LTS$ hb set
[OHOS INFO] Input code path: .
OHOS Which product do you need?
ipcamera_hispark_pegasus@hisilicon
-> ipcamera_hispark_taurus@hisilicon
ipcamera_hispark_aries@hisilicon

这一步完成后，会在代码根目录下生成“ohos_config.json”文件，然后就可以开始编译了：

OHOS1_1_0LTS$ hb build
OHOS1_1_0LTS$ python build.py
OHOS1_1_0LTS$ python build.py -p ipcamera_hispark_taurus@hisilicon

效果都是一样的。第一次全编译了 2491 个文件，以后再操作上面的命令就不是全编译了，只编译需要编译的部分。

②Test_Wifiiot 项目的全编译

新下载的项目代码根目录下并没有“build.py”文件。

$ hb set

会生成“ohos_config.json”，但没有完成配置，hb build 会失败。

可以执行：

$ln -s ./build/lite/build.py build.py

创建 build.py 的软链接，再执行：

$python build.py wifiiot

就可以正常编译了。

Test_Wifiiot 项目还可以用 DevEco IDE 进行一键编译，操作步骤见官方的文档：

https://device.harmonyos.com/cn/docs/ide/user-guides/service_introduction-0000001050166905

③OHOS1_1_0LTS 的组件/仓库/Target 编译

一开始，关于模块编译，我在网上搜到了：《HarmonyOS单模块编译与源码导读》（Link: https://harmonyos.51cto.com/posts/3094）

这篇文章（下文简称《导读》），仔细阅读，并对比本地代码 OHOS1_1_0LTS 查看了 build\lite 目录下，并没有上文所提到的 compile.py 文件和 product 目录，这个可能是鸿蒙系统迭代更新版本给拿掉了。

查看 OHOS1_1_0LTS\build\lite 目录下的 README_zh.md，虽然看到增加了 -T 的说明：

-T [TARGET [TARGET ...]], --target [TARGET [TARGET ...]]
  Compile single target

但没做进一步使用说明，因为对鸿蒙的编译系统还没多少了解，我还是不大清楚如何使用操作。

官方文档“轻量和小型系统编译构建指导”：

https://device.harmonyos.com/cn/docs/develop/subsystems/oem_subsys_build_des-0000001060646620

可能没有更新，甚至没有对“-T”参数的描述。

不过官方文档中“组件描述位于 build/lite/components 下”这句话倒提醒了我，去里面看了一下，原来这就是鸿蒙系统所有组件描述文件的存放位置，每个组件文件内又有多个【组件和 target】的描述。

打开“applications.json”看一下，这里就有上面《导读》提到的东西：

          "component": "camera_sample_app",
          "description": "Camera related samples.",
          "optional": "true",
          "dirs": [
            "applications/sample/camera/launcher",
            "applications/sample/camera/cameraApp",
            "applications/sample/camera/setting",
            "applications/sample/camera/gallery",
            "applications/sample/camera/media"
          ],
          "targets": [
 "//applications/sample/camera/launcher:launcher_hap",       "//applications/sample/camera/cameraApp:cameraApp_hap",
"//applications/sample/camera/setting:setting_hap",
"//applications/sample/camera/gallery:gallery_hap",
"//applications/sample/camera/media:media_sample"
          ],

赶紧操作一下：

OHOS1_1_0LTS$ hb build -T //applications/sample/camera/launcher:launcher_hap

编译 OK，不过时间还是有点长。

官方文档说“组件即为 gn 中的编译单元，可以为静态库、动态库或可执行文件。”编译构建流程图上也是写 hb build [component]：

OHOS1_1_0LTS$ hb build camera_sample_app

编译 OK，但感觉与 target 编译以及最上面 hb build 是一样的效果~~

我还在 OHOS1_1_0LTS\applications\sample\camera\README_zh.md 文档中看到对媒体子系统组件的使用说明：

    单仓的编译构建，在根目录下进行单仓的构建和编译
    # 开发板选择
    hb set
    # 单仓构建和编译
    hb build camera_lite

再查看一下 build\lite\components\multimedia.json，原来单仓编译就是组件编译，而 Target 编译，实际上看起来又与组件编译差别不大，有些组件本身就是一个 target，有些组件分多个 target。

      "component": "camera_lite",
      "description": "Camera service.",
      "optional": "true",
      "dirs": [
        "foundation/multimedia/camera_lite",
        "foundation/multimedia/utils/lite/hals"
      ],
      "targets": [
"//foundation/multimedia/camera_lite/frameworks:camera_lite"

      ],

小结：鸿蒙系统所有组件描述文件的存放在 build/lite/components/ 目录下，每个组件文件内又有多个组件和 target 的描述。

组件/仓库编译指令：

$hb build component_name

Target 编译指令(可一次编译多个 target，用&&连接)：

$hb build -T target_name
$hb build -T target1_name&&target2_name

编译系统 build 目录结构

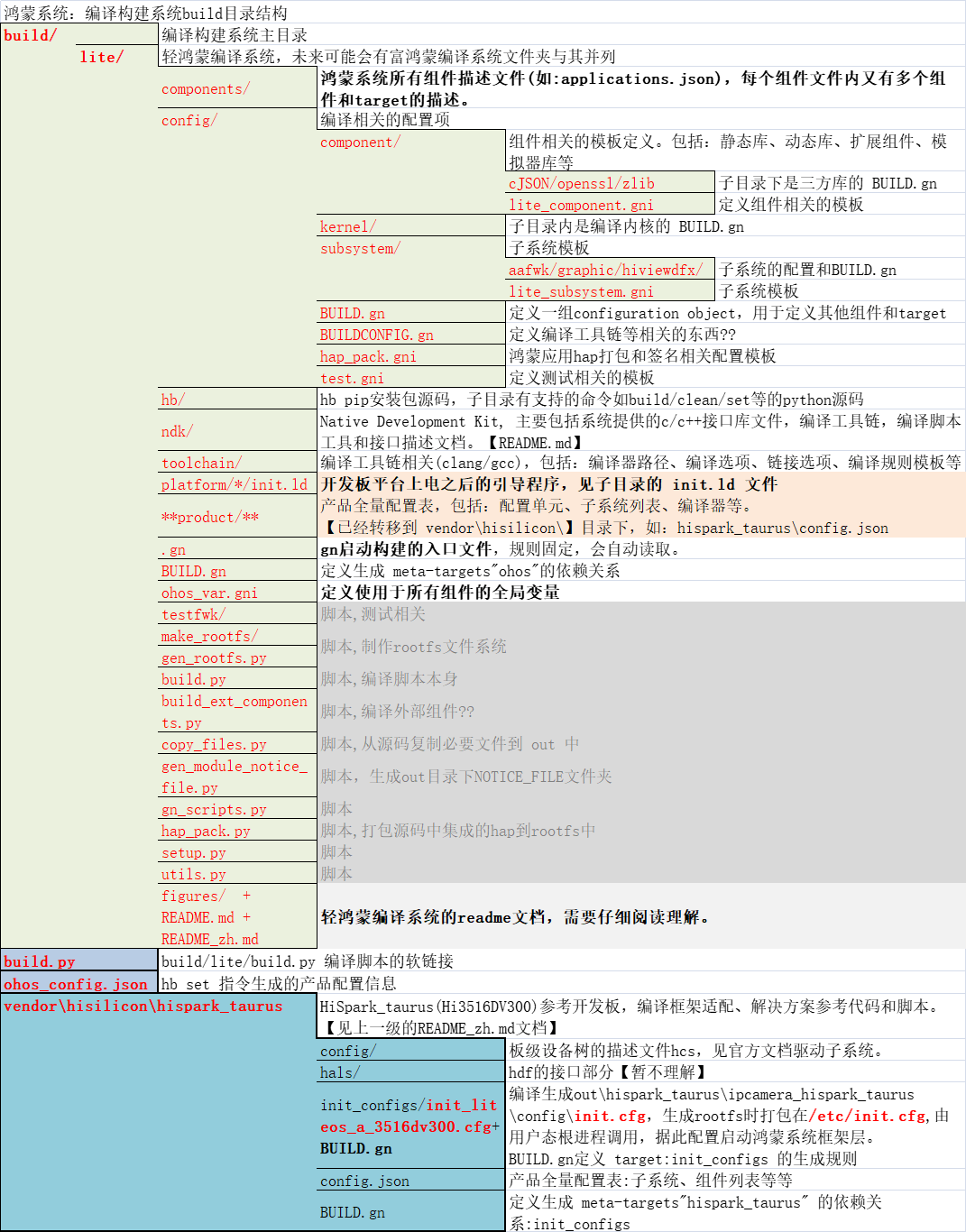

首先必须要仔细研读 build\lite\README_zh.md 文档，文档上没有的地方，我这里补充一下我的理解，做成表格更容易管理。

这个表格会在以后学习过程中根据新的理解做更新：

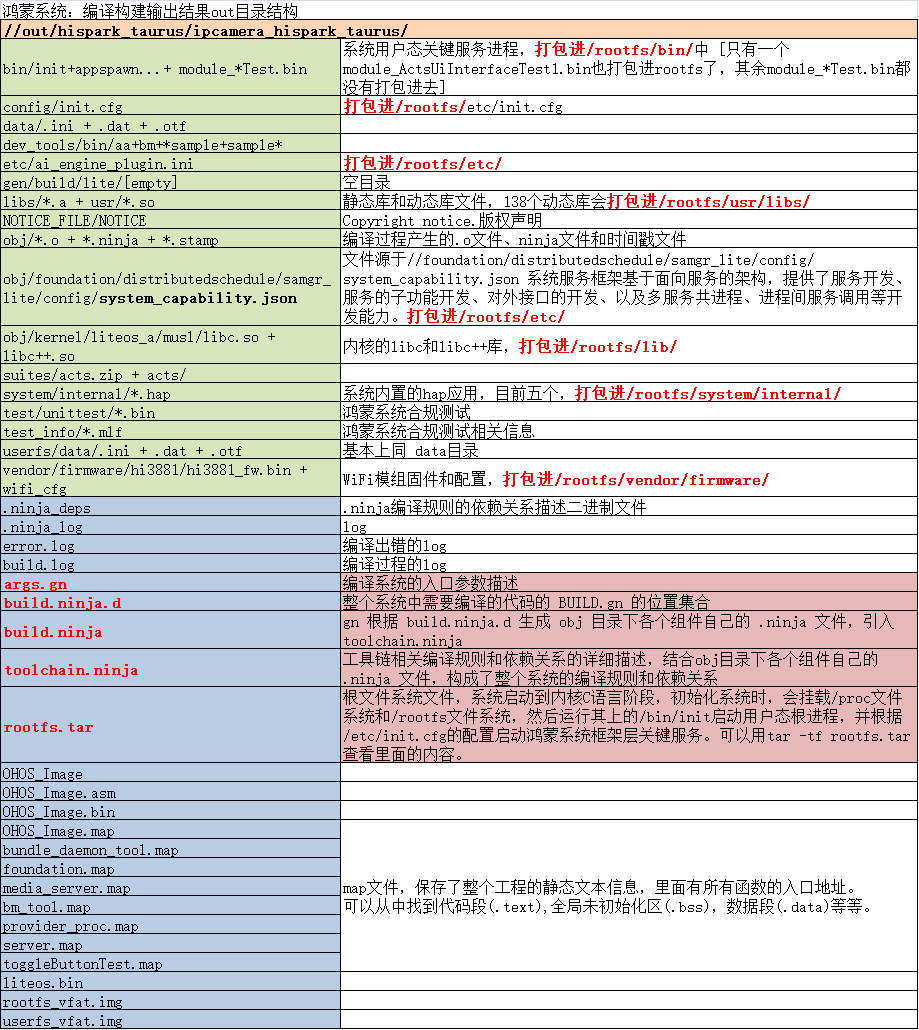

编译结果 out 目录结构

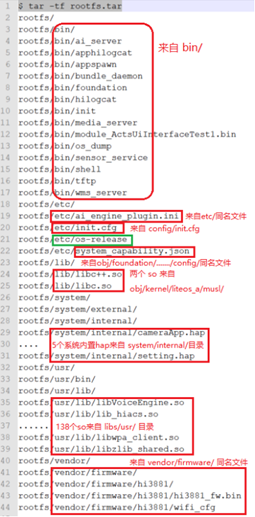

打开“os-release”文件查看：

VERSION="OpenHarmony 1.0"
RELEASE_TIME="2021-04-18 07:38:53"

分别是鸿蒙系统的版本号，和当次编译（内核？系统？）的时间。

构建系统 Gn+Ninja

在学习鸿蒙之前，我对 Gn/Ninja 并不了解，只是知道有这么个东西，因为用不到所以也没有去学习的动力。

这几天因为想深入了解一下鸿蒙的编译系统，就通过网络资源简单学习了一下，也只是知道了个大概。

首先最重要的“gn help <command>”和官方文档“The Ninja build system”，随用随查。

PS：下文中对 gn 定义的关键字不再解释，请自行随时 gn help。

为了快速理解 Gn+Ninja 是如何工作的，我自己做了一个 GnHelloWorld 工程来做测试和验证，源代码放在 gitee 上：

https://gitee.com/liangkzgitee/GnProjs.git

压缩包也添加在本文附件里，请大家按 readme.txt 文档操作，逐步进行跟踪和分析。

readme.txt 文档内容如下：

这是一个最简单的 Gn+Ninja 构建系统的例子工程，通过这个简单的工程和下面的操作，学习 Gn+Ninja 构建系统是如何构建编译我们的源代码的。

原始工程目录如下：

GnHelloWorld/                  #工程根目录
├──build/                    #编译构建主目录
│     └──config/               #编译相关的配置项
│             ├──toolchans/         #编译工具链相关
│             │     └──BUILD.gn      #编译选项、链接选项等等
│             └──BUILDCONFIG.gn    #指定默认编译工具链
├──src/                      #源代码目录
│     ├──BUILD.gn              #(*)
│     └──hello.c                #(*)源代码
├──.gn                       #Gn构建系统入口
├──BUILD.gn                  #
└──Readme.txt                #(*)本文

Step1：在"GnHelloWorld"目录下执行:"gn gen out"命令后，会生成一个"out"目录。

GnHelloWorld/
├──......[略]
├──out/
│  ├──obj/
│  │      └──src/
│  │             └──hello.ninja    #编译hello.c的ninja脚本
│  ├──args.gn              #构建参数
│  ├──build.ninja
│  ├──build.ninja.d
│  └──toolchain.ninja
├──......[略]

Step2：建议操作这步之前，先备份 out 目录，如: "cp -r out out_bak"，在"GnHelloWorld"目录下执行: "ninja -C out"，会在 out 目录下生成。

GnHelloWorld/
├──......[略]
├──out_bak/               #Step1 的 out 目录的副本
│     ├──obj/
│     │     └──src/
│     │             └──hello.ninja
│     ├──args.gn
│     ├──build.ninja
│     ├──build.ninja.d
│     └──toolchain.ninja
├──out/                     #out目录有更新，见#
│    ├──obj/
│    │     ├──src
│    │     │     ├──hello.ninja
│    │     │     └──hello.o        #编译链工具根据规则生成的 .o
│    │     └──all.stamp          #
│    ├──.ninja_deps            #
│    ├──.ninja_log             #
│    ├──args.gn
│    ├──build.ninja
│    ├──build.ninja.d
│    ├──hello                 #编译后生成的可执行文件
│    └──toolchain.ninja
├──......[略]

Step3：在"GnHelloWorld"目录下执行: 执行"./out/hello"，输出"Hello Gn World!"

Step1 做了如下工作：

执行 gn gen 时带的参数被记录下来，生成 out/args.gn，本例不带 args 参数。
找到 “.gn”文件并将其所在的目录设为“souce root”，解析该文件以获取 buildconfig。
执行 buildconfig 所指向的文件 BUILDCONFIG.gn，设置一个默认的编译工具链，生成 out/toolchain.ninja。
加载“souce root”目录下的“BUILD.gn”文件，根据其内容加载它依赖的其他目录下的 BUILD.gn 文件，生成 out/build.ninja.d。
根据 out/build.ninja.d 中各个 BUILD.gn 的内容，递归解决各自的依赖关系，解决掉依赖关系之后，就在 out/obj/ 对应目录下，生成“.ninja”，如例子中的“out/obj/src/hello.ninja”。
解决掉所有的依赖关系后，在 out/ 目录下生成一个“build.ninja”。

Step2 做了如下工作：根据上面的 .ninja 文件所定义的规则和依赖关系，依次编译出各自的中间文件，最终生成可执行文件“out/hello”。

理解了上面的东西之后，你就可以开始进一步学习更复杂的东西了，可以参考 Gn 的官方文档，或者网络上的其它资源，自己动手做验证。

编译流程分析

我们 repo/sync 完整个鸿蒙代码后，要编译系统，一般做以下三步：

首次编译，需要首先 hb set。
首次编译，hb build 会启动全编译。
修改某个文件，比如 init_lite 的 main 文件 main 函数加行 log，再次编译 hb build 或者 hb build init_lite。

这三步操作，鸿蒙的编译系统都做了哪些具体工作？带着这个疑问，我希望能够抽丝剥茧，一步一步来确认，可能中间会有暂不理解的，先跳过，未来再做进一步完善。

可惜目前我对 python 的了解也不多，无法对相关脚本做非常详细的分析，对 Gn 构建系统的理解也还不够深入，无法给出理想的分析结果，所以只能先把我现在知道的写下来，以后学习过程中逐步补充完善。

①设置环境 hb set

查看 build/lite/README_zh.md，设置 OpenHarmony 源码目录和要编译的产品，在代码根目录生成“ohos_config.json”文件。

具体 hb set 命令怎么调用 build/lite/hb/ 目录下的相关脚本，再结合系统环境变量 $PATH 等相关必要信息来生成这个 .json 文件的，懂 python 的可以进去看一下。

打开“ohos_config.json”文件查看：

{
  "root_path": "/home/lkz/Work/OHOS1_1_0LTS",
  "board": "hispark_taurus",
  "kernel": "liteos_a",
  "product": "ipcamera_hispark_taurus",
  "product_path": "/home/lkz/Work/OHOS1_1_0LTS/vendor/hisilicon/hispark_taurus",
  "device_path": "/home/lkz/Work/OHOS1_1_0LTS/device/hisilicon/hispark_taurus/sdk_liteos"
}

这些将作为非常重要的参数交给下一步编译使用。

②全编译 hb build

查看/build/lite/README_zh.md。编译产品、开发板或者组件。解决方案编译实现如下：

读取开发板配置：主要包括开发板使用的编译工具链、编译链接命令和选项等。
调用 gn：调用 gn gen 命令，读取产品配置（主要包括开发板、内核、选择的组件等）生成解决方案 out 目录和 ninja 文件。
调用 ninja：调用 ninja -C out/company/product 启动编译。
系统镜像打包：将组件编译产物打包，制作文件系统镜像。

说的很“框架”，下面我们一步一步来看一下。

A.检测/读取/配置所有的必要参数

包括但不限于以下列出来的几个文件：

ohos_config.json。
Build\lite\ohos_var.gni：定义使用于所有组件的全局变量。
device\hisilicon\hispark_pegasus\sdk_liteos\config.gni：这是编译 LiteOS_A 内核所需要用到的配置。
vendor\hisilicon\hispark_taurus\config.json：这是 hisilicon 提供的产品全量配置表：子系统、组件列表等等。
通过 hb build 传进去的参数，比如 -n 表示编译 NDK，则会将 ohos_build_ndk 变量由默认的 FALSE 改为 TRUE。

B.调用 gn gen 命令生成 out 目录和 ninja 文件

很复杂，也很简单。复杂是中间涉及到太多的 Python 和 Gn 语法，我暂时无法完整理解。

简单是因为我做过了上面的 GnHelloWorld 工程来做测试和分析，知道了框架。更详细的分析过程，请看《过程分析》这篇文章。

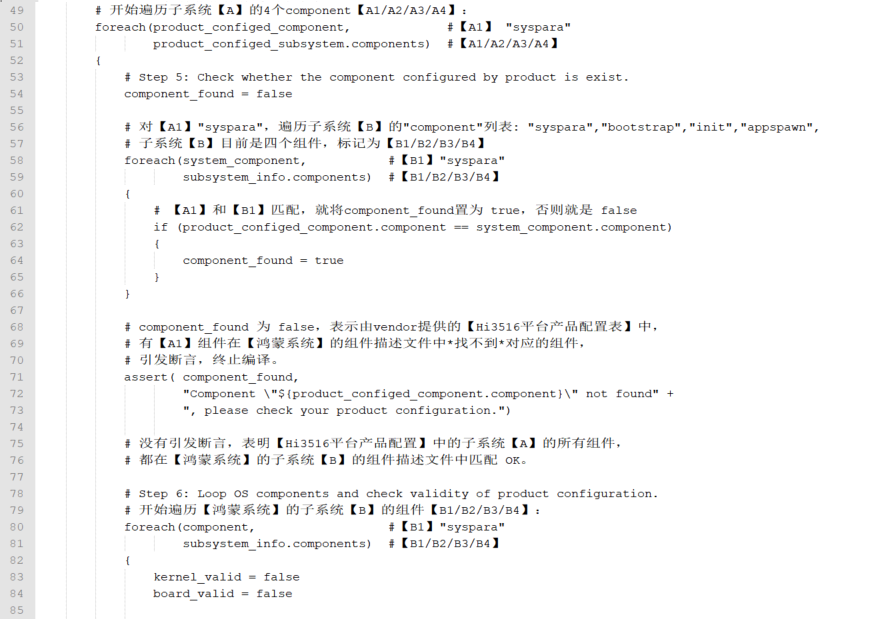

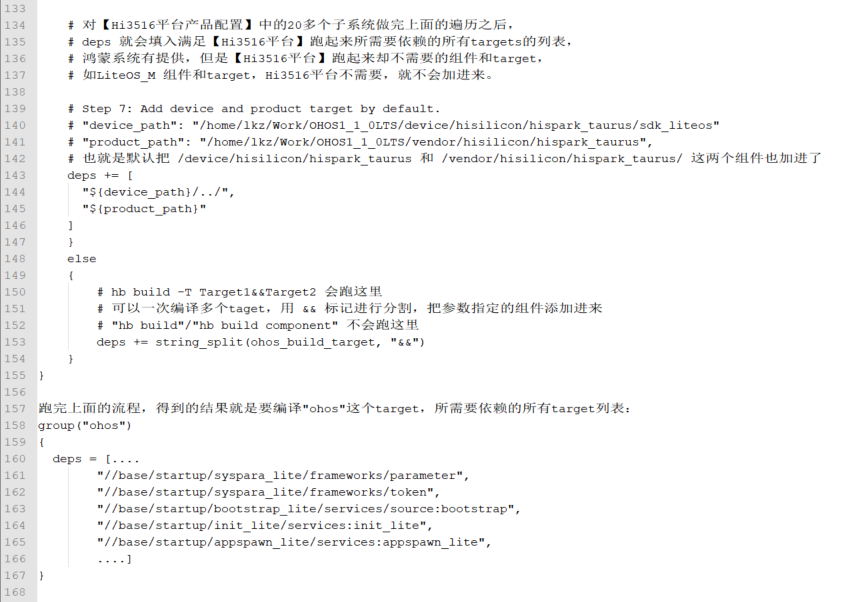

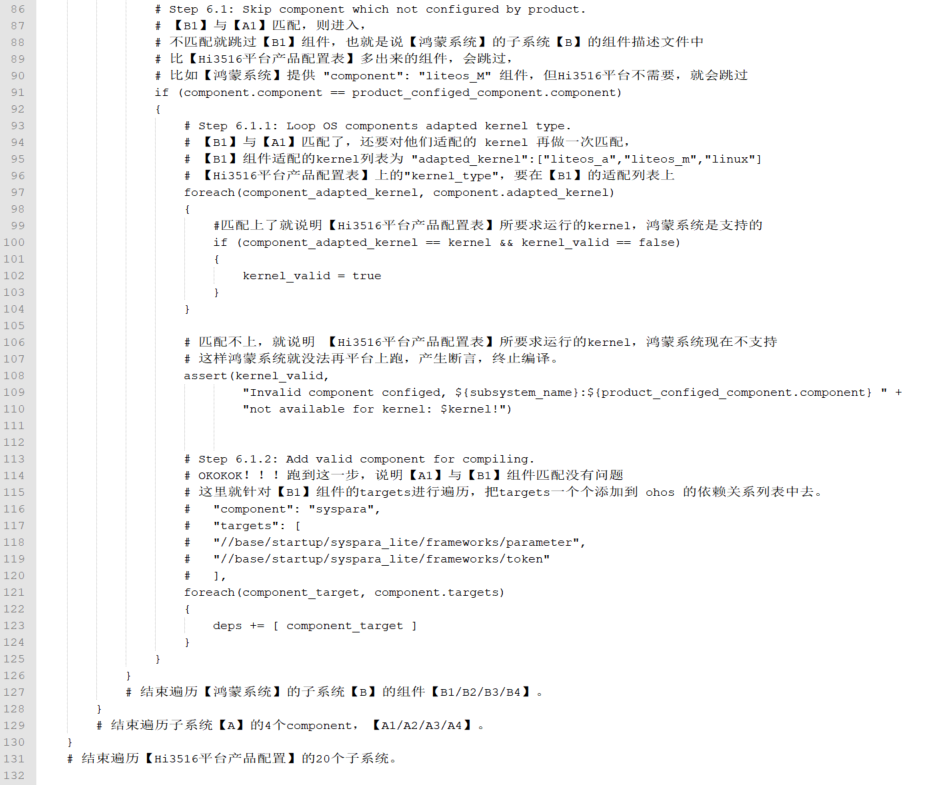

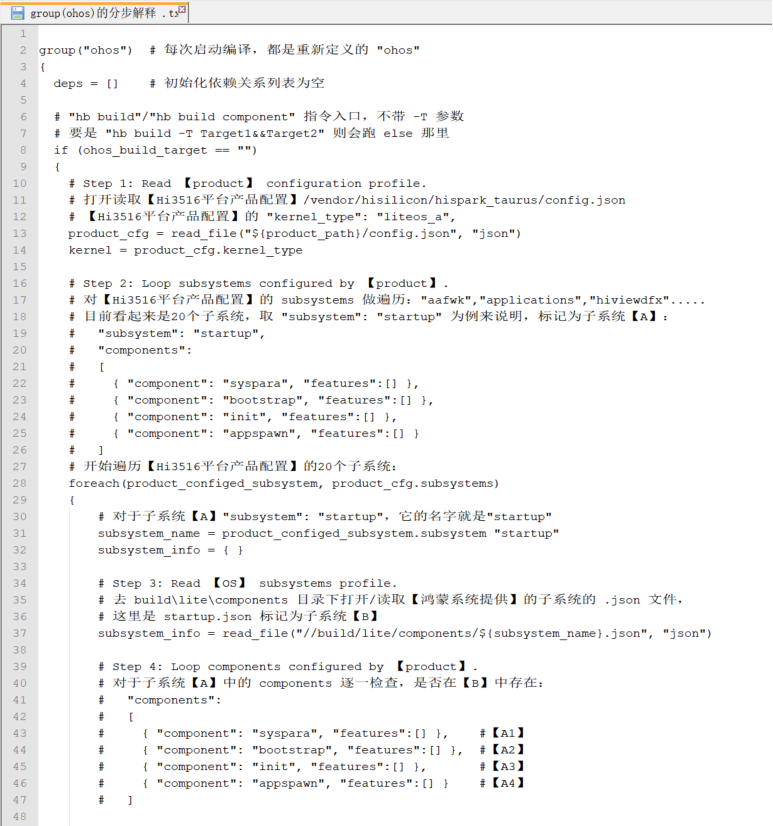

下面是我对 build/lite/BUILD.gn 这个文件中的 group("ohos") 的分解，最终得到"ohos"的完整的依赖关系：

C.调用 ninja 启动编译

这里就开始根据上一步生成的 .ninja 文件里的规则调用编译工具链来编译各目录下的源文件了，生成 .o/.a/.so/ 可执行文件等等。

其中 .so 文件会先在 out\hispark_taurus\ipcamera_hispark_taurus\ 目录下生成，等编译完之后会转移到 out\hispark_taurus\ipcamera_hispark_taurus\libs\usr\ 目录下，还生成了 .ninja_log 和 .ninja_deps 文件。

D. 打包制作系统镜像

暂未清晰理解，略。

③增量编译 hb build [component]

暂未清晰理解，略。

附录一：hb build -T target 的验证

多图，点击“阅读原文”见附件文档，此处略。
