基于安卓平台的图片裁剪组件 uCrop（ https://github.com/Yalantis/uCrop），实现了鸿蒙化迁移和重构。目前代码已经开源，欢迎各位下载使用并提出宝贵意见！
开源代码：
https://gitee.com/isrc_ohos/u-crop_ohos
uCrop 组件是开源的图片裁剪库，支持对图片的缩放和裁剪等操作，是安卓平台比较受欢迎的组件，在 Github 上已有 1 万多个 Star 和近 2 千个 Fork。
uCrop 组件具有封装程度高、使用流畅、自定义程度高的优点，被广泛应用于多种 APP 中。
01
组件效果展示
安卓和鸿蒙 UI 组件的差异较大，uCrop_ohos 的实现完全重构了安卓版 uCrop 的 UI 部分，所以 uCrop_ohos 的组件效果看上去会和 uCrop 完全不同。
本组件的效果展示可分为两个步骤：图片选择和图片裁剪。下面依次对其进行讲解和展示。
①uCrop_ohos 图片选择
uCrop_ohos 支持裁剪系统选择相册图片或网络图片，用户可以在主菜单中选择对应的功能。

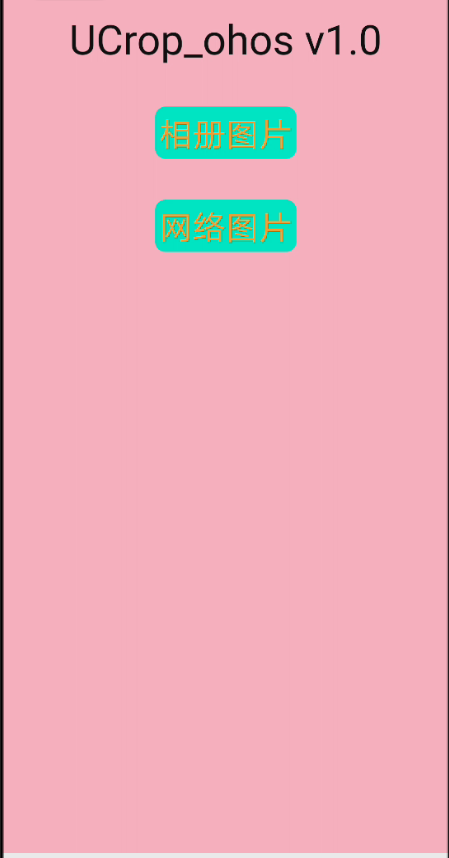

图 1：主菜单界面
uCrop_ohos 读取相册图片：当用户赋予组件相应权限后，uCrop_ohos 可以自动读取手机相册中每一张图片，并将它们的缩略图作为一个列表呈现在 UI 界面上，用户可以上下滑动列表寻找目标图片。

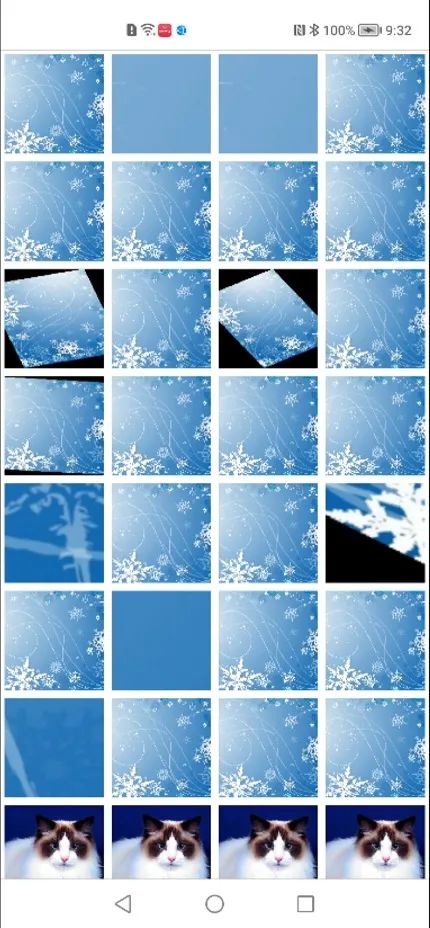

图 2：选择系统相册图片
uCrop_ohos 读取网络图片：用户需要将图片网址键入到输入框内并点击确定按钮。

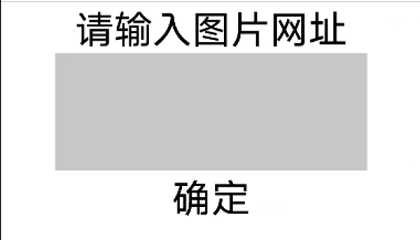

图 3：选择网络图片
②uCrop_ohos 图片裁剪

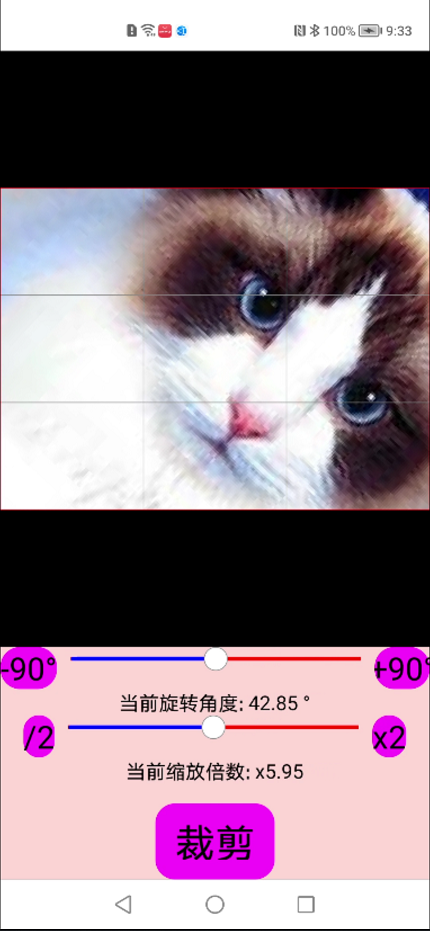

图 4：uCrop_ohos 的裁剪界面
图 4 是 uCrop_ohos 的裁剪界面。使用者可以通过手势对图片进行缩放、旋转和平移的操作，也可以通过按钮、滑块等控件进行相应操作。
将图片调整至满意状态时，点击裁剪按钮即可获得裁剪后的新图片，并将其保存至手机相册。
且本组件的图片与裁剪框具有自适应能力，能够保证裁剪框时刻在图片范围内，防止由于裁剪框的范围大于图片导致的一系列问题。
02
Sample 解析

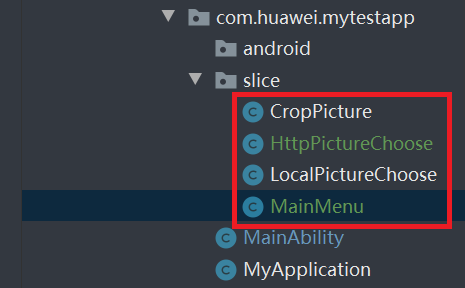

图 5：Sample 的工程结构
uCrop_ohos 的核心能力都由其 Library 提供，Sample 主要用于构建 UI，并调用 Library 的接口。
从图 5 可以看出 Sample 的工程结构较为简单，主要由 4 个文件构成，下面进行详细的介绍。
①CropPicture
CropPicture 文件提供了裁剪界面，其最主要的逻辑是通过图片 Uri 实例化 Library 中 UCropView 类。
由于 uCrop_ohos 的逻辑是先将用户选择的原图创建一个副本，然后对副本执行裁剪。
所以为了将图片传入 UCropView 需要两个 Uri：
一个名为 uri_i，从 intent 中获得，标识的是用户选择的原图，可以是本地图片也可以是网络图片。
另一个名为 uri_o，标识的是原图副本，一定是一张本地图片。
//URI_IN
Uri uri_i = intent.getUri();
//URI_OUT
String filename = "test.jpg";
PixelMap.InitializationOptions options = new PixelMap.InitializationOptions();
options.size = new Size(100,100);
PixelMap pixelmap = PixelMap.create(options);
Uri uri_o = saveImage(filename, pixelmap);
//UcropView
UCropView uCropView = new UCropView(this);
try {
uCropView.getCropImageView().setImageUri(uri_i, uri_o);
uCropView.getOverlayView().setShowCropFrame(true);
uCropView.getOverlayView().setShowCropGrid(true);
uCropView.getOverlayView().setDimmedColor(Color.TRANSPARENT.getValue());
} catch (Exception e) {
e.printStackTrace();
}
Library 给开发者提供了 public 接口，使得开发者易于封装自己的 UI 功能。
例如本文件中的旋转和缩放滑块、旋转和缩放按钮、当前旋转和缩放状态的显示都是调用 Library 接口实现的。
以如下功能的实现为例：创建了一个按钮，当用户触碰这个按钮之后就可以将图片右旋 90 度。
//右旋90度的Button
Button button_plus_90 = new Button(this);
button_plus_90.setText("+90°");
button_plus_90.setTextSize(80);
button_plus_90.setBackground(buttonBackground);
button_plus_90.setClickedListener(new Component.ClickedListener() {
@Override
public void onClick(Component component) {
float degrees = 90f;
//计算旋转中心
float center_X = uCropView.getOverlayView().getCropViewRect().getCenter().getPointX();
float center_Y = uCropView.getOverlayView().getCropViewRect().getCenter().getPointY();
//旋转
uCropView.getCropImageView().postRotate(degrees,center_X,center_Y);
//适配
uCropView.getCropImageView().setImageToWrapCropBounds(false);
//显示旋转角度
mDegree = uCropView.getCropImageView().getCurrentAngle();
text.setText("当前旋转角度: " + df.format(mDegree) + " °");
}
});
②LocalPictureChoose & HttpPictureChoose
由上文可知，uri_i 是通过 intent 得到的，这个 intent 就是由 LocalPictureChoose 或 HttpPictureChoose 传递的。
LocalPictureChoose 提供选择相册图片的能力，HttpPictureChoose 提供选择网络图片的能力。
LocalPictureChoose 提供的功能是将相册中的全部图片读取出来，做成缩略图排列在 UI 上，然后将每个缩略图绑定一个触摸监听器。
一旦使用者选中某个缩略图，就会将这个缩略图对应的原图 uri 放在 intent 中传给 CropPicture。
private void showImage() {
DataAbilityHelper helper = DataAbilityHelper.creator(this);
try {
// columns为null，查询记录所有字段，当前例子表示查询id字段
ResultSet resultSet = helper.query(AVStorage.Images.Media.EXTERNAL_DATA_ABILITY_URI, new String[]{AVStorage.Images.Media.ID}, null);
while (resultSet != null && resultSet.goToNextRow()) {
//创建image用以显示系统相册缩略图
PixelMap pixelMap = null;
ImageSource imageSource = null;
Image image = new Image(this);
image.setWidth(250);
image.setHeight(250);
image.setMarginsLeftAndRight(10, 10);
image.setMarginsTopAndBottom(10, 10);
image.setScaleMode(Image.ScaleMode.CLIP_CENTER);
// 获取id字段的值
int id = resultSet.getInt(resultSet.getColumnIndexForName(AVStorage.Images.Media.ID));
Uri uri = Uri.appendEncodedPathToUri(AVStorage.Images.Media.EXTERNAL_DATA_ABILITY_URI, String.valueOf(id));
FileDescriptor fd = helper.openFile(uri, "r");
ImageSource.DecodingOptions decodingOptions = new ImageSource.DecodingOptions();
try {
//解码并将图片放到image中
imageSource = ImageSource.create(fd, null);
pixelMap = imageSource.createPixelmap(null);
int height = pixelMap.getImageInfo().size.height;
int width = pixelMap.getImageInfo().size.width;
float sampleFactor = Math.max(height /250f, width/250f);
decodingOptions.desiredSize = new Size((int) (width/sampleFactor), (int)(height/sampleFactor));
pixelMap = imageSource.createPixelmap(decodingOptions);
} catch (Exception e) {
e.printStackTrace();
} finally {
if (imageSource != null) {
imageSource.release();
}
}
image.setPixelMap(pixelMap);
image.setClickedListener(new Component.ClickedListener() {
@Override
public void onClick(Component component) {
gotoCrop(uri);
}
});
tableLayout.addComponent(image);
}
} catch (DataAbilityRemoteException | FileNotFoundException e) {
e.printStackTrace();
}
}
//uri放在intent中
private void gotoCrop(Uri uri){
Intent intent = new Intent();
intent.setUri(uri);
present(new CropPicture(),intent);
}
HttpPictureChoose 的功能主要是将用户输入的网络图片地址解析为 Uri 传递给 CropPicture，目前只支持手动输入地址。
③MainMenu
一个简单的主菜单界面，用户可以通过点击不同的按钮选择裁剪相册图片还是网络图片。
03
Library 解析
鸿蒙和安卓存在较多的能力差异，即二者在实现同一 种功能时，方法不同，这不仅体现在工程结构上，也体现在具体的代码逻辑中。
以下将对 uCrop_ohos 和 uCrop 的工程结构进行对比，并介绍几个在 uCrop_ohos 移植过程中遇到的安卓和鸿蒙的能力差异。
①工程结构对比

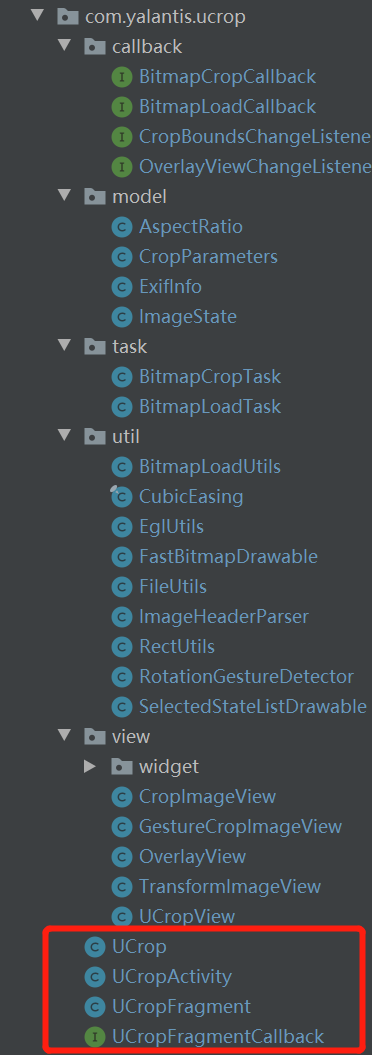

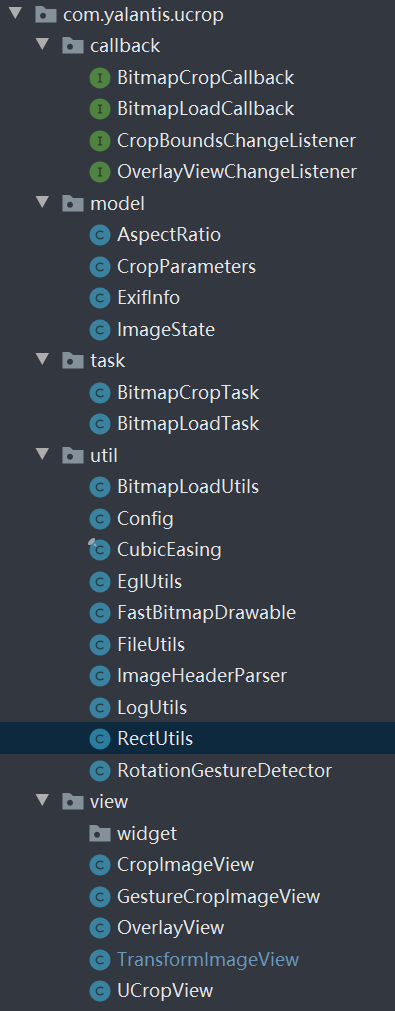

图 6：uCrop_ohos(上)与 uCrop(下)的工程结构对比
上图可以看出 uCrop_ohos 相比 uCrop 少封装了一层 Activity 与 Fragment。
原因有 3 个：
安卓的 Activity 与鸿蒙的 Ability 还是有差别的，强行复现会导致代码复用率低。
这一层与 UI 强耦合，由于鸿蒙尚不支持安卓中许多控件，例如 Menu 等，这就导致难以原样复现 UCropActivity 中的 UI。
封装程度越高，可供开发者自定义的程度就越小。
②能力差异
图片加载&保存：不论是加载网络图片还是相册图片，在 uCrop 和 uCrop_ohos 内部都是通过解析图片的 Uri 实现的，所以需要有一个识别 Uri 种类的过程，即通过分析 Uri 的 Scheme 来实现 Uri 的分类。
如果 Uri 的 Scheme 是 http 或 https 则会被认为是网络图片，调用 okhttp3 的能力执行下载操作。
如果 Uri 的 Scheme 是 content（安卓）或 dataability（鸿蒙）就会被认为是本地图片，执行复制操作。下载或复制的图片将作为被裁剪的图片。
代码如下所示：
private void processInputUri() throws NullPointerException, IOException {
String inputUriScheme = mInputUri.getScheme();
//Scheme为http或https即为网络图片，执行下载
if ("http".equals(inputUriScheme) || "https".equals(inputUriScheme)) {
try {
downloadFile(mInputUri, mOutputUri);
} catch (NullPointerException e) {
LogUtils.LogError(TAG, "Downloading failed:"+e);
throw e;
}
//安卓中Scheme为content即为本地图片，执行复制
} else if ("content".equals(inputUriScheme)) {
try {
copyFile(mInputUri, mOutputUri);
} catch (NullPointerException | IOException e) {
LogUtils.LogError(TAG, "Copying failed:"+e);
throw e;
}
//鸿蒙中Scheme为dataability即为本地图片，执行复制
} else if("dataability".equals(inputUriScheme)){
try {
copyFile(mInputUri, mOutputUri);
} catch (NullPointerException | IOException e) {
LogUtils.LogError(TAG, "Copying failed:"+e);
throw e;
}
图片文件准备完成后，还需要将其解码成 Bitmap（安卓）或 PixelMap（鸿蒙）格式以便实现 uCrop 后续的各种功能。
在解码之前还需要通过 Uri 来获取文件流，在这一点上安卓和鸿蒙的实现原理不同。
InputStream stream = mContext.getContentResolver().openInputStream(mInputUri);
InputStream stream = null;
DataAbilityHelper helper = DataAbilityHelper.creator(mContext);
FileDescriptor fd = helper.openFile(mInputUri, "r");
stream = new FileInputStream(fd);
同样地，对于图片保存需要的输出文件流 OutputStream，安卓和鸿蒙获取方式也存在不同。
//安卓获取OutputStream
outputStream = context.getContentResolver().openOutputStream(Uri.fromFile(new File(mImageOutputPath)));
//鸿蒙获取OutputStream
valuesBucket.putInteger("is_pending", 1);
DataAbilityHelper helper = DataAbilityHelper.creator(mContext.get());
int id =helper.insert(AVStorage.Images.Media.EXTERNAL_DATA_ABILITY_URI, valuesBucket);
Uri uri = Uri.appendEncodedPathToUri(AVStorage.Images.Media.EXTERNAL_DATA_ABILITY_URI, String.valueOf(id));
//这里需要"w"写权限
FileDescriptor fd = helper.openFile(uri, "w");
OutputStream outputStream = new FileOutputStream(fd);

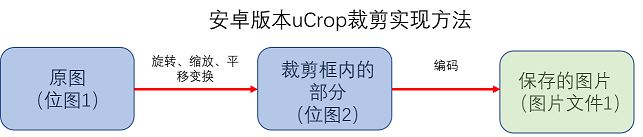

裁剪的实现：在安卓版的 uCrop 中，裁剪功能的实现原理是将原图（位图 1）位于裁剪框内的部分创建一个新的位图（位图 2），然后将新的位图保存成图片文件（图片文件 1）。
图 7：uCrop 裁剪功能的实现方法
而在鸿蒙版 uCrop_ohos 中，裁剪功能的实现原理发生了变化。
鸿蒙系统 API 虽不支持对位图的旋转操作，但图像的解码 API 提供了旋转能力，所以鸿蒙的裁剪过程是这样的：
首先将原图（位图 1）保存为一个临时的图片文件（图片文件 1），通过相对旋转角度对临时图片文件进行读取，此时读取出的位图（位图 2）就包含了正确的旋转信息。
然后再通过相对缩放和位移创建一个新的位图（位图 3），这个位图还会因为 API 的特性发生压缩和错切等形变，所以还需要再创建最后一个位图（位图 4）来修正形变，最后再将位图4保存成图片文件（图片文件 2）。

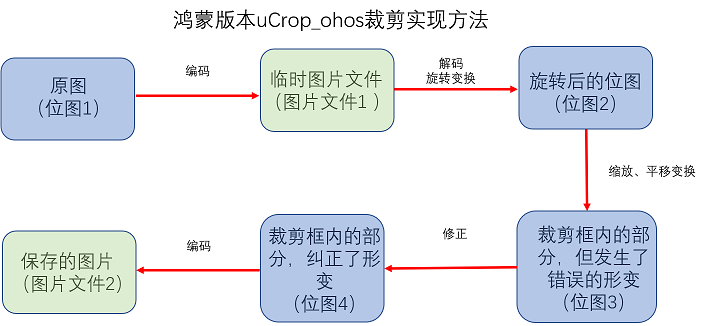

图 8：uCrop_ohos 裁剪功能的实现方法
异步任务处理：由于图片的读取、裁剪和保存这些操作都是比较消耗系统性能的，直接导致的问题就是卡顿。
所以需要使用异步任务将这些操作放到后台操作，减少 UI 线程的负担。下面以裁剪任务为例进行介绍。
public class BitmapCropTask extends AsyncTask<Void, Void, Throwable>
@Override
@Nullable
protected Throwable doInBackground(Void... params) {
if (mViewBitmap == null) {
return new NullPointerException("ViewBitmap is null");
} else if (mViewBitmap.isRecycled()) {
return new NullPointerException("ViewBitmap is recycled");
} else if (mCurrentImageRect.isEmpty()) {
return new NullPointerException("CurrentImageRect is empty");
}
try {
crop();
mViewBitmap = null;
} catch (Throwable throwable) {
return throwable;
}
return null;
}
@Override
protected void onPostExecute(@Nullable Throwable t) {
if (mCropCallback != null) {
if (t == null) {
Uri uri = Uri.fromFile(new File(mImageOutputPath));
mCropCallback.onBitmapCropped(uri, cropOffsetX, cropOffsetY, mCroppedImageWidth, mCroppedImageHeight);
} else {
mCropCallback.onCropFailure(t);
}
}
}
鸿蒙中没有搭载类似安卓的 AsyncTask 类，所以 uCrop_ohos 修改了后台任务的处理方案。
public void doInBackground(){
EventRunner eventRunner = EventRunner.create();
EventHandler handler = new EventHandler(eventRunner);
handler.postTask(new Runnable() {
@Override
public void run() {
if (mViewBitmap == null) {
Throwable t = new NullPointerException("ViewBitmap is null");
mCropCallback.onCropFailure(t);
return;
} else if (mViewBitmap.isReleased()) {
Throwable t = new NullPointerException("ViewBitmap is null");
mCropCallback.onCropFailure(t);
return;
} else if (mCurrentImageRect.isEmpty()) {
Throwable t = new NullPointerException("ViewBitmap is null");
mCropCallback.onCropFailure(t);
return;
}
try {
crop();
mViewBitmap = null;
} catch (IOException e) {
e.printStackTrace();
}
}
});
}
项目贡献人：吴圣垚、郑森文、朱伟、陈美汝、王佳思
