基于安卓平台的视频缓存组件 VideoCache（https://github.com/danikula/AndroidVideoCache），实现了鸿蒙化迁移和重构，代码已经开源，欢迎各位下载使用并提出宝贵意见。
https://gitee.com/isrc_ohos/android-video-cache_ohos
用户在网速波动较大的环境下浏览视频时，经常会遇到由于网速较慢引起的持续加载或播放失败的情况。
VideoCache 组件实现了视频缓存功能，播放视频的同时，对视频源进行缓存。
出现网速较慢的情况时，手机读取提前缓存好的视频数据，可以保证视频的正常播放，给予用户更流畅的观看体验。
01
组件效果图展示
①主菜单界面：视频播放
安装软件后，只需要在鸿蒙设备上单击 HarmonyVideoCache 软件图标，打开软件即可进入主菜单界面，进入主菜单界面后会自动开始播放视频。

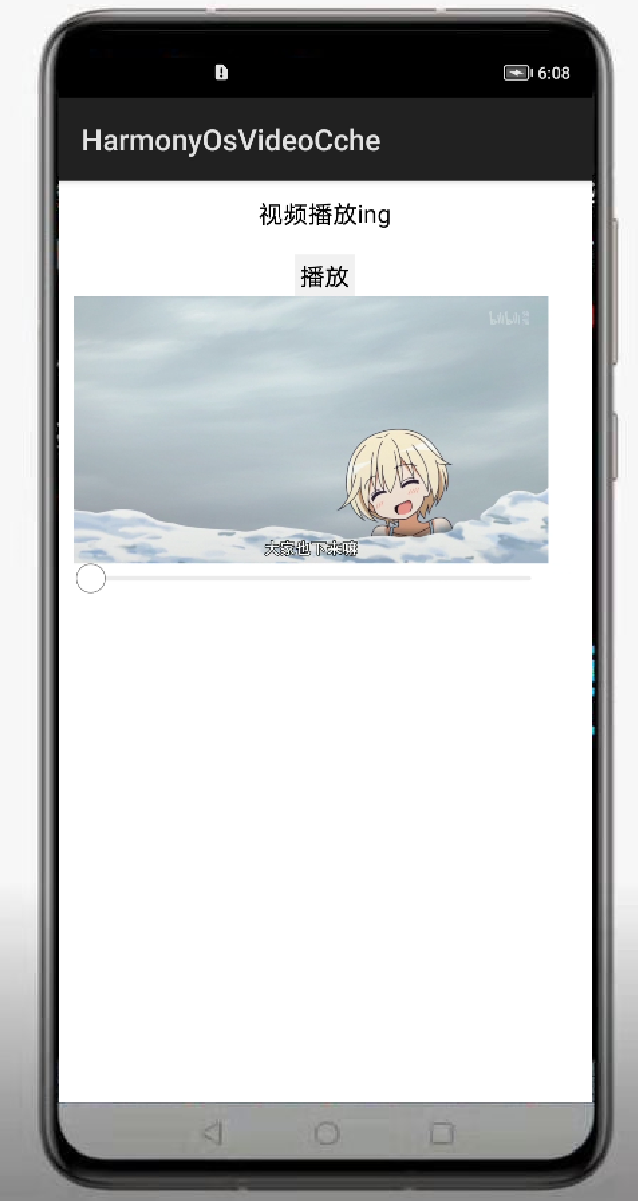

图 1：视频播放的主菜单界面
②验证缓存

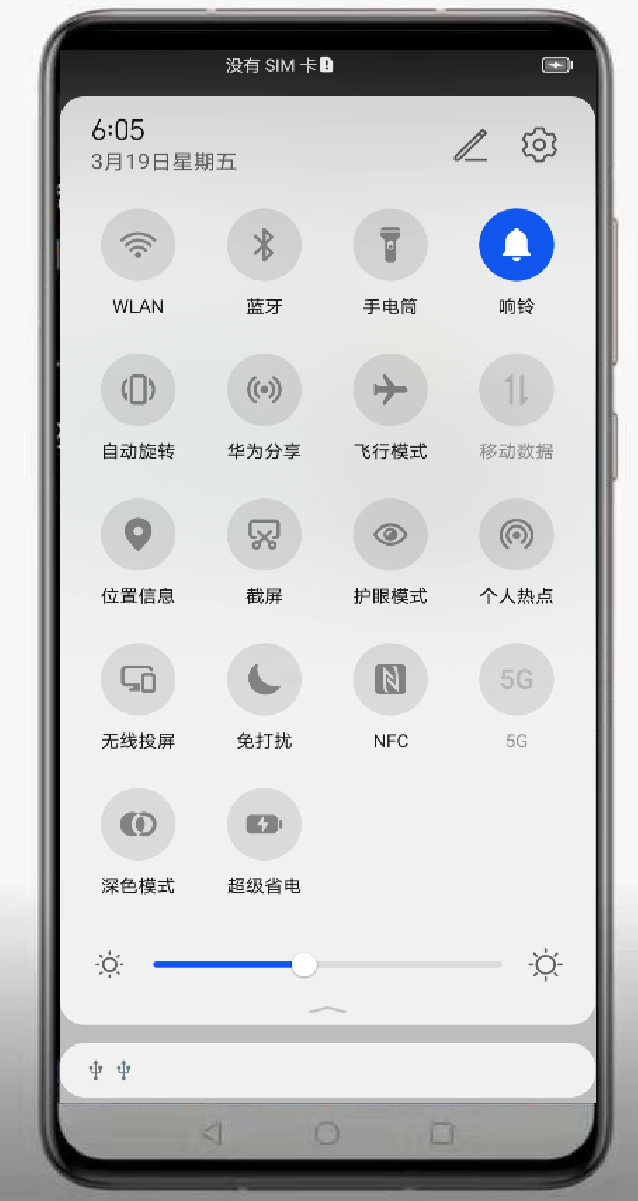

图 2：关闭网络连接
在关闭了网络连接之后，回到 VideoCache 应用中，点击播放按钮, 会发现视频是可以通过本地缓存重新播放的。

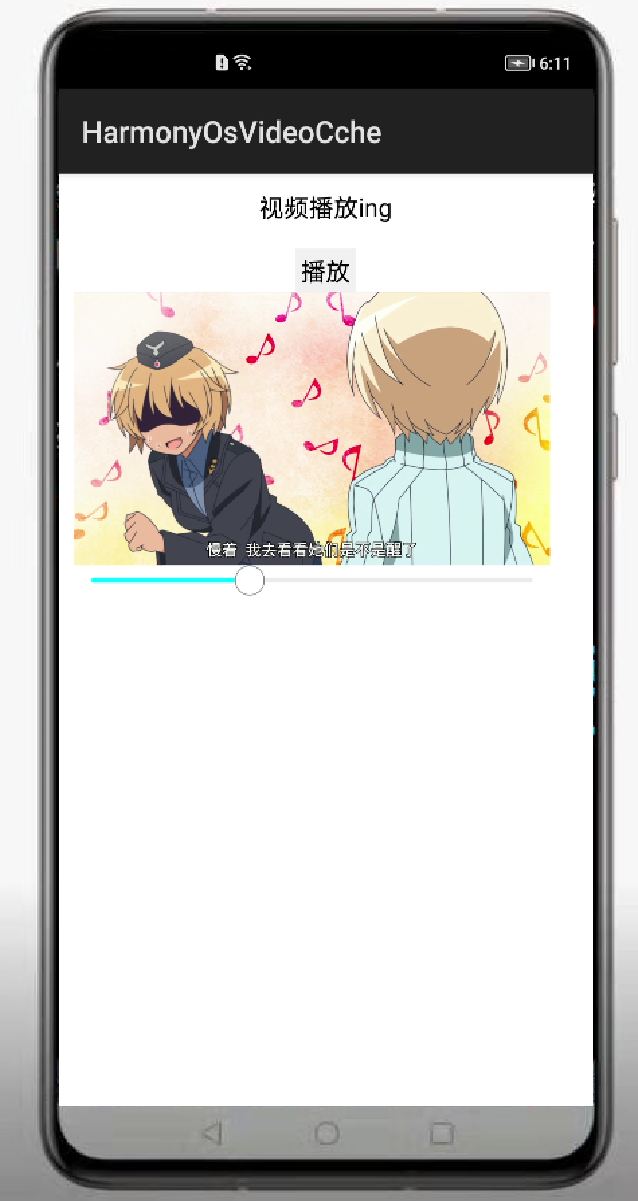

图 3：缓存播放视频
02
Sample 解析

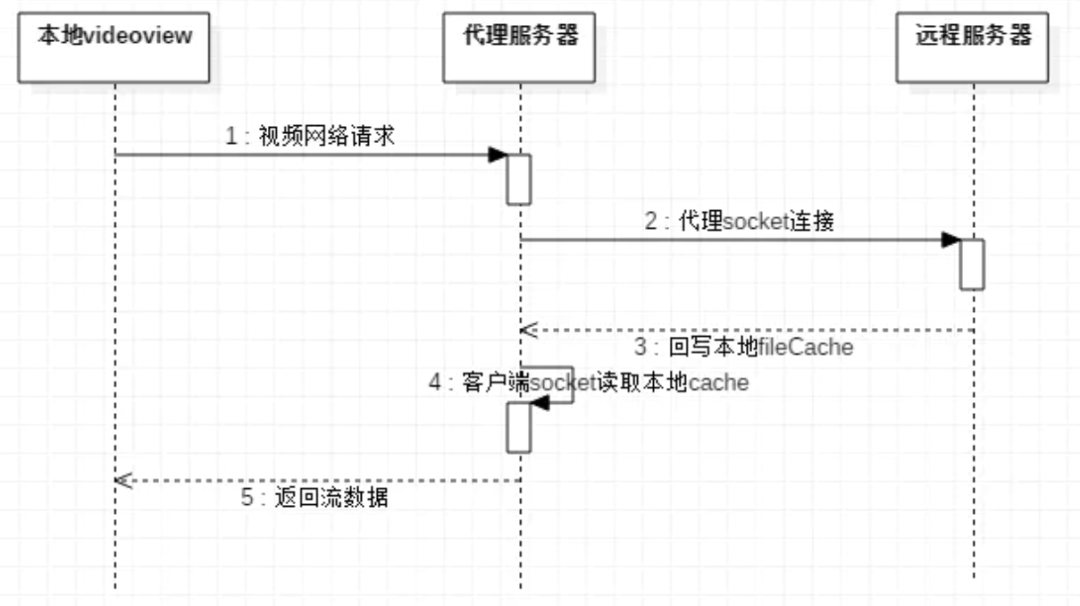

如图 4 所示，该组件在本地与远程服务器之间建立了代理服务器。
当本地发送视频网络请求至代理服务器时，代理服务器与远程服务器之间通过代理 Socket 连接，并将远程服务器的视频数据回写到代理服务器的缓存中，本地播放视频时从代理服务器的缓存中读取数据。
下面详细介绍视频缓存的步骤：
图 4：VideoCache 组件的视频缓存原理
PS：图 4 援引自 https://www.jianshu.com/p/4745de02dcdc。
①实例化 HttpProxyCacheServer 类的对象
private HttpProxyCacheServer mCacheServerProxy=null;
public void onStart(Intent intent) {
...
if (mCacheServerProxy == null) {
Context context = this;
//实例化HttpProxyCacheServer对象
mCacheServerProxy = new HttpProxyCacheServer(context);
}
...
}
②定义缓存监听器 CacheListener
CacheListener 用于监听文件缓存的进度，方便开发者通过判断缓存进度，执行各类操作。
onCacheAvailable() 方法是设置 CacheListener 监听器时需要重写的方法，此方法的参数中：
cacheFile 表示缓存文件的地址。
url 表示网络视频的 URL。
percentsAvailable 表示缓存进度，取值为 1~100，取值为 100 时表示全部视频缓存完成。
基于 percentAvailable 变量，大多数视频播放器有以下设计：设置一个变量用于保存当前的视频播放进度。
private CacheListener mCacheListener = new CacheListener() {
@Override
public void onCacheAvailable(File cacheFile, String url, int percentsAvailable) {
//打印实时缓存进度
HiLog.info(new HiLogLabel(3,0,"cache"),"Saving……,percent:"+String.valueOf(percentsAvailable));
//当进度达到100时，可进行一些特殊操作，此处仅以log打印为例
if (percentsAvailable == 100 && !cacheFile.getPath().endsWith(".download")) {
HiLog.info(new HiLogLabel(3,0,"cache"),"Download already!");
}
}
};
③获取 LocalURL
将网络视频的 URL 与步骤 2 中的监听器对象 mCacheListener 传入 HttpProxyCacheServer 类的注册方法中，即可对缓存进行监听。
//注册下载缓存监听
mCacheServerProxy.registerCacheListener(mCacheListener,URL);
//获取LocalURL
localUrl = mCacheServerProxy.getProxyUrl(URL);
④使用 LocalUrl 作为视频来源进行播放，缓存功能即可实现
03
Library 解析
整个 library 分为五个部分：file、headers、slice、sourcestorage 以及 22 个类文件。

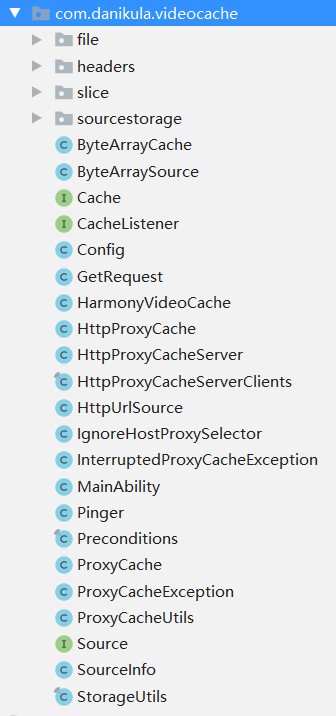

图 5：library 的组成结构
①file
图 6：file 文件夹的组成结构
//定义缓存文件的后缀格式
private static final String TEMP_POSTFIX = ".download";
public FileCache(File file, DiskUsage diskUsage) throws ProxyCacheException {
...
File directory = file.getParentFile();
Files.makeDir(directory);
boolean completed = file.exists();
//文件的保存格式：根目录文件+文件名+之前定义的文件后缀格式
this.file = completed ? file : new File(file.getParentFile(), file.getName() + TEMP_POSTFIX);
//文件权限设置。缓存完成，文件只能读取；未缓存完成，文件可读可写。
this.dataFile = new RandomAccessFile(this.file, completed ? "r" : "rw");
} catch (IOException e) {
throw new ProxyCacheException("Error using file " + file + " as disc cache", e);
}
Files 类：此类是对 Java 中原有的 File 类的封装，原 File 类仅可处理一个文件，Files 类可同时对多个文件进行处理。
static List<File> getLruListFiles(File directory) {
//通过list对Files内的文件进行处理
List<File> result = new LinkedList<>();
File[] files = directory.listFiles();
//为各file建立LastModifiedComparator
//LastModifiedComparator可用于根据文件的上次修改的日期文件进行排序
if (files != null) {
result = Arrays.asList(files);
Collections.sort(result, new LastModifiedComparator());
}
return result;
}
private void trim(List<File> files) {
long totalSize = countTotalSize(files); //缓存文件的总大小
int totalCount = files.size(); //缓存文件的总数量
for (File file : files) {
//未超过缓存文件的（总大小 & 总数量）的阈值时，接收缓存
boolean accepted = accept(file, totalSize, totalCount);
if (!accepted) {
long fileSize = file.length(); // 单一文件的大小
boolean deleted = file.delete(); //文件是否为预备删除的文件
//如果是准备删除的文件
if (deleted) {
totalCount--; // 缓存文件的总数量-1
totalSize -= fileSize; //缓存文件的总大小 - 预备删除的单一文件的大小
LOG.info("Cache file " + file +
" is deleted because it exceeds cache limit");
} else {
LOG.error("Error deleting file " + file + " for trimming cache");
}
}
}
}
public class Md5FileNameGenerator implements FileNameGenerator {
private static final int MAX_EXTENSION_LENGTH = 4;
@Override
public String generate(String url) {
//获取文件名的后缀
String extension = getExtension(url);
//获取MD5值
String name = ProxyCacheUtils.computeMD5(url);
Boolean isEmpty = false;
//文件后缀名为空时，设置isEmpty 标志位为true
if (extension == null || extension.length() == 0)
isEmpty = true;
return isEmpty ? name : name + "." + extension;
}
TotalCountLruDiskUsage 类、TotalSizeLruDiskUsage 类和 UnlimitedDiskUsage 类：
LruDiskUsage 类是标题中前两个类的父类，同时控制缓存文件的大小和数量，需要判断当前缓存文件的（总大小&总数量）未超过阈值时，才会缓存新的文件。
TotalCountLruDiskUsage 类和 TotalSizeLruDiskUsage 类分别只对缓存文件总数量或者缓存文件总大小进行限制，满足一个条件便可以缓存新的文件。
TotalCountLruDiskUsage 类和 TotalSizeLruDiskUsage 类各有两个方法：
一个方法用于设定缓存文件的阈值。
一个方法用于判断当前缓存数据是否超过了设定的阈值。
//控制缓存文件的总数量
public class TotalCountLruDiskUsage extends LruDiskUsage {
private final int maxCount;
//设置缓存文件的总数量的阈值
public TotalCountLruDiskUsage(int maxCount) {
if (maxCount <= 0) {
throw new IllegalArgumentException("Max count must be positive number!");
}
this.maxCount = maxCount;
}
//当前缓存文件的总数量小于设定的阈值时，新文件accept
@Override
protected boolean accept(File file, long totalSize, int totalCount) {
return totalCount <= maxCount;
}
}
//控制制缓存文件的总大小
public class TotalSizeLruDiskUsage extends LruDiskUsage {
private final long maxSize;
//设置制缓存文件的总大小的阈值
public TotalSizeLruDiskUsage(long maxSize) {
if (maxSize <= 0) {
throw new IllegalArgumentException("Max size must be positive number!");
}
this.maxSize = maxSize;
}
//当前缓存文件的总大小小于设定的阈值时，新文件accept
@Override
protected boolean accept(File file, long totalSize, int totalCount) {
return totalSize <= maxSize;
}
}
②headers
图 7：headers 文件夹的组成结构
③slice
鸿蒙程序的 slice 控件用于三方件迁移中的可视化调试，在这里我们对其不作进一步的分析。
图 8：slice 文件夹的组成结构
④sourcestorage
sourcestorage 用于在数据库中存储 SourInfo。SourInfo 可用于存储 http 请求源的一些信息，如 URL，数据长度 Length，请求资源的类型 MIME 等。

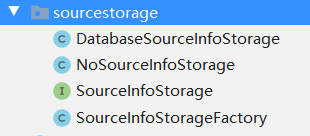

图 9：sourcestorage 文件夹的组成结构
DatabaseSourceInfoStorage 类用于做数据库的初始化工作，数据库里面存的字段主要是 URL、Length、MIME，SourceInfo 类是对这 3 个字段的封装。
类中包含了三个接口：get()、
put()、release()，可供外部调用，三个接口都是对 SourceInfo 的操作，主要用来查找和保存缓存的信息。
class DatabaseSourceInfoStorage extends DatabaseHelper implements SourceInfoStorage {
//数据库中存储SourInfo：URL、Length、MIME
private static final String TABLE = "SourceInfo";
private static final String COLUMN_ID = "_id";
private static final String COLUMN_URL = "url";
private static final String COLUMN_LENGTH = "length";
private static finavl String COLUMN_MIME = "mime";
private static final String[] ALL_COLUMNS = new String[]{COLUMN_ID, COLUMN_URL,
COLUMN_LENGTH, COLUMN_MIME};
//创建数据库的SQL
private static final String CREATE_SQL =
"CREATE TABLE " + TABLE + " (" +
COLUMN_ID + " INTEGER PRIMARY KEY AUTOINCREMENT NOT NULL," +
COLUMN_URL + " TEXT NOT NULL," +
COLUMN_MIME + " TEXT," +
COLUMN_LENGTH + " INTEGER" +
");";
private final RdbStore myRdbStore;
//连接的数据库名字
private final StoreConfig config =
StoreConfig.newDefaultConfig("AndroidVideoCache.db");
}
//数据库get指令，通过URL获取SourceInfo
public SourceInfo get(String url) {
checkNotNull(url);
ResultSet cursor = null;
try{
RdbPredicates predicates = new RdbPredicates(TABLE);
predicates.equalTo(COLUMN_URL, url);
cursor = this.myRdbStore.query(predicates, null);
return cursor == null || !cursor.goToFirstRow() ? null : convert(cursor);
} finally {
if (cursor != null) {
cursor.close();
}
}
}
//数据库put指令，将url和SourceInfo在数据库中登记绑定
public void put(String url, SourceInfo sourceInfo) {
checkAllNotNull(url, sourceInfo);
SourceInfo sourceInfoFromDb = get(url);
boolean exist = sourceInfoFromDb != null;
RdbPredicates predicates = new RdbPredicates(TABLE);
if (exist) {
predicates.contains(COLUMN_URL, url);
this.myRdbStore.update(convert(sourceInfo), predicates);
} else {
this.myRdbStore.insert(TABLE, convert(sourceInfo));
}
}
//release指令：释放数据库控制流
@Override
public void release() {
this.myRdbStore.close();
}
⑤主功能文件
这部分文件主要用于整合上述四个部分的功能，向外部提供 VideoCache 接口。
图 10：主要功能类主文件
private HttpProxyCacheServer(Config config) {
this.config = checkNotNull(config);
try {
//初始化各种全局变量
InetAddress inetAddress = InetAddress.getByName(PROXY_HOST);
this.serverSocket = new ServerSocket(0, 8, inetAddress);
this.port = serverSocket.getLocalPort();
IgnoreHostProxySelector.install(PROXY_HOST, port);
CountDownLatch startSignal = new CountDownLatch(1);
this.waitConnectionThread = new Thread(new WaitRequestsRunnable(startSignal));
this.waitConnectionThread.start();
startSignal.await(); // freeze thread, wait for server starts
//获取对PROXY_HOST& port的ping，判断是否可以ping通
this.pinger = new Pinger(PROXY_HOST, port);
LOG.info("Proxy cache server started. Is it alive? " + isAlive());
} catch (IOException | InterruptedException e) {
socketProcessor.shutdown();
throw new IllegalStateException("Error starting local proxy server", e);
}
}
public void registerCacheListener(CacheListener cacheListener, String url) {
checkAllNotNull(cacheListener, url);
synchronized (clientsLock) {
try {
//对url获取Clients，并为其注册CacheListener
getClients(url).registerCacheListener(cacheListener);
} catch (ProxyCacheException e) {
LOG.warn("Error registering cache listener", e);
}
}
}
public String getProxyUrl(String url) {
return getProxyUrl(url, true);
}
public String getProxyUrl(String url, boolean allowCachedFileUri) {
if (allowCachedFileUri && isCached(url)) {
File cacheFile = getCacheFile(url);
touchFileSafely(cacheFile);
return Uri.getUriFromFile(cacheFile).toString();
}
return isAlive() ? appendToProxyUrl(url) : url;
}
当传入一个网络视频的 URL 时，该方法会对该 URL 进行判断，如果可以在代理服务器上进行缓存，则提供正确的 LocalURL 返回值，否则返回原 URL。
项目贡献人：吕泽、郑森文、朱伟、陈美汝、张馨心
