基于安卓平台的进度轮组件 ProgressWheel（https://github.com/Alford087/ProgressWheel），实现了鸿蒙化迁移和重构。
代码已经开源，欢迎各位下载使用并提出宝贵意见：
https://gitee.com/isrc_ohos/progress-wheel_ohos
01
背景
进度轮是 UI 界面中常见的组件，通常用于向用户显示某个耗时操作完成的百分比，例如：加载状态、下载进度、刷新网页等。
进度轮可以动态地显示操作进度，避免用户误以为程序失去响应，从而更好地提高用户界面的友好性。
02
组件功能展示
基于鸿蒙系统，通过自定义控件属性的方式实现了进度轮组件，该组件支持进度轮的旋转、进度增加两种功能。
①旋转
点击“Start spinning”按钮，此时进度轮会开始旋转，在旋转过程中按钮上的“Start
spinning”变成“Stop spinning”，点击“Stop
spinning”用户可以随时停止旋转，效果如图 1 所示。

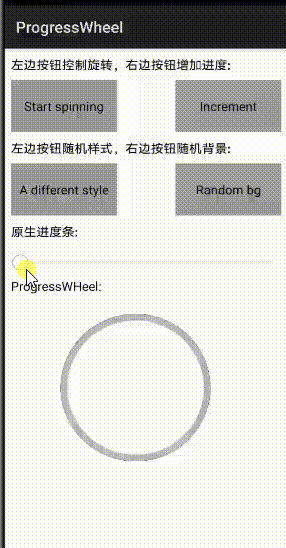

图 1：进度轮旋转
②进度增加

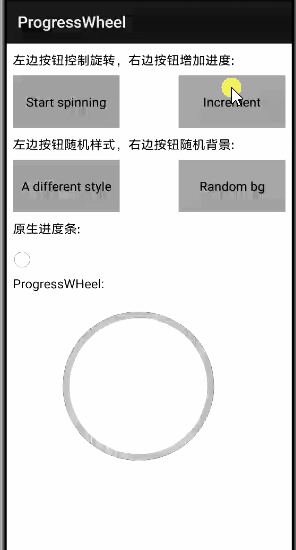

图 2：按钮控制进度增加
03
Sample 解析
在 Sample 中向用户提供了 5 个场景，分别是：
进度轮旋转
按钮控制进度增加
原生进度条控制进度增加
背景改变
样式改变
其中（1）、（2）两种场景较为简单，均为按钮触发，调用 ProgressWheel 类的开始旋转、进度增加方法即可，在 Library 解析部分会详解解释。此处重点介绍（3）、（4）、（5）三种场景。
①原生进度条控制进度增加
图 3：原生进度条控制进度增加
原生进度条是指鸿蒙系统的基本组件 slider，它也可以用于显示内容加载或操作处理的进度，此处我们通过拖动原生进度条来改变进度轮的进度值，并将进度值实时显示。
@Override
public void onProgressUpdated(Slider seekBar, int i, boolean b){
//原生进度条和进度轮换算，100代表原生进度条的进度最大值，360代表进度轮的进度最大值
double progress = 360.0 * (seekBar.getProgress() / 100.0);
//进度轮进度设置
wheel.setProgress((int) progress);
}
②背景改变

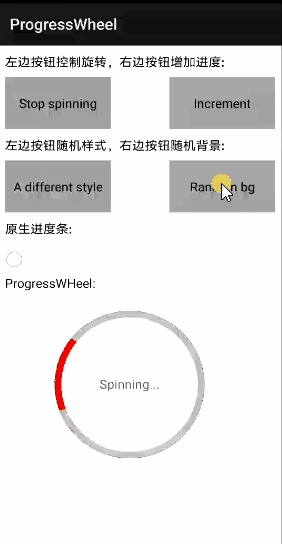

图 4：进度轮背景改变
使用 Random 类产生随机数，特定处理后作为背景像素点。点击“Random bg”按钮，背景像素点显示，进度轮的背景会发生随机变化。
//背景改变
private static void randomBg(ProgressWheel wheel) {
//随机产生背景元素
Random random = new Random();
int firstColour = random.nextInt();//随机数获取
int secondColour = random.nextInt();
int patternSize = (1 + random.nextInt(3)) * 8;//随机数处理
int patternChange = (1 + random.nextInt(3)) * 8;
int[] pixels = new int[patternSize];
for (int i = 0; i < patternSize; i++) {
pixels[i] = (i > patternChange) ? firstColour : secondColour;//得到像素点
}
PixelMap.InitializationOptions options=new PixelMap.InitializationOptions();
options.size=new Size(1,patternSize);
options.pixelFormat=PixelFormat.ARGB_8888;
//设置背景元素
wheel.setRimShader(new PixelMapShader(
new PixelMapHolder(PixelMap.create(pixels, options)),
Shader.TileMode.REPEAT_TILEMODE,
Shader.TileMode.REPEAT_TILEMODE), Paint.ShaderType.RADIAL_SHADER);
}
③样式改变
图 5：进度轮样式改变
//样式改变
private static void styleRandom(ProgressWheel wheel, Context ctx) {
wheel.setRimShader(null, Paint.ShaderType.RADIAL_SHADER);
wheel.setRimColor(0xFFFFFFFF);
wheel.setCircleColor(0x00000000);//内圆颜色
wheel.setBarColor(0xFF000000);//进度轮体颜色
wheel.setContourColor(0xFFFFFFFF);//外圆颜色
wheel.setBarWidth(pxFromDp(ctx, 8));//宽度
wheel.setBarLength(pxFromDp(ctx, 100));//长度
wheel.setSpinSpeed(2);//旋转速度
wheel.setDelayMillis(3);//间隔时间
}
04
Library 解析
①功能实现
进度轮绘制：该功能是通过 ProgressWheel 类来实现的，在该类中首先声明 setupBounds()、setupPaints() 方法，后使用 canvas 绘制进度轮，设定内圆、外圆、条纹等、文字等属性。
public ProgressWheel(Context context) {
super(context);
DrawTask task = (component, canvas) -> {
//初始化元素边界
setupBounds();
//初始化绘制属性
setupPaints();
//绘制内圆
canvas.drawArc(innerCircleBounds, new Arc(360, 360, false), circlePaint);
//绘制外圆
canvas.drawArc(circleBounds, new Arc(360, 360, false), rimPaint);
canvas.drawArc(circleOuterContour, new Arc(360, 360, false), contourPaint);
//绘制条纹
if (isSpinning) {
canvas.drawArc(circleBounds, new Arc(progress - 90, barLength, false), barPaint);
} else {
canvas.drawArc(circleBounds, new Arc(-90, progress, false), barPaint);
}
//设置文字于圆心处显示
float textHeight = textPaint.descent() - textPaint.ascent();
float verticalTextOffset = (textHeight / 2) - textPaint.descent();
for (String line : splitText) {
float horizontalTextOffset = textPaint.measureText(line) / 2;
canvas.drawText(
textPaint,
line,
(float) component.getWidth() / 2 - horizontalTextOffset,
(float) component.getHeight() / 2 + verticalTextOffset);
}
//旋转时在不同的位置画进度条
if (isSpinning) {
scheduleRedraw();
}
};
addDrawTask(task);
}
进度轮旋转：该功能只提供给用户进度轮旋转的展示形式，不提供当前线程的量化进度。
public void startSpinning() {
isSpinning = true;//设置当前为旋转状态
pinHandler.sendEvent(0);//更新进度
}
public void stopSpinning() {
isSpinning = false;//设置当前为停止状态
progress = 0;//进度清零
invalidate();
}
进度增加：该功能需提前设定好增量，每次增加固定的进度，进度的最大值设置为 360，当超过最大值时，进度值被置零。
public void incrementProgress(int amount) {
isSpinning = false;//增加进度时进度轮不旋转
progress+= amount;//定量增加
if (progress > 360){
progress %= 360;//超过360会自动重置
}
invalidate();
}
②移植方法
本组件在移植时大部分采用 API 替换的方法，少数方法需要重写，如处理进度轮旋转的时候重写 spinHandler() 方法。
该方法的功能是：进度轮旋转时在不同的像素位置绘制进度条，移动的位置超过 360 度则置为 0 度，重新旋转。
//每次绘制要移动的像素数目
private float spinSpeed = 2f;
//绘制过程的时间间隔
private int delayMillis = 100;
private EventHandler spinHandler = new EventHandler(EventRunner.getMainEventRunner())
{
@Override
public void processEvent(InnerEvent msg)
{
invalidate();
if (isSpinning)
{
//更新画进度的位置
progress += spinSpeed;
//要移动的像素数目超过360则重置
if (progress > 360)
{
progress = 0;
}
spinHandler.sendEvent(0, delayMillis);
}
super.processEvent(msg);
}
};
项目贡献人：刘磊、郑森文、朱伟、陈美汝、张馨心
