鸿蒙开源第三方组件迁移：加载动画库

鸿蒙技术社区 2021-01-25

413

基于安卓平台的加载动画库 AVLoadingIndicatorView，实现了鸿蒙化迁移和重构，代码已经开源，欢迎各位下载使用并提出宝贵意见！

开源地址如下：

https://github.com/81813780/AVLoadingIndicatorView

https://gitee.com/iscas-ohos/avloading-indicator-view_ohos.git

背景

服务器在加载数据的时候有时需要等待一段时间，加载动画可以缓解用户等待过程中的焦虑情绪，使等待过程变得更加友好、流畅。

AVLoadingIndicatorView 是一个开源的加载动画库，通过动画库的调用，可以实现各种各样的加载效果。

组件功能展示

①动画效果

在原 Android 版本中，本组件库里共有 28 个加载动画，鸿蒙版本的组件库成功实现其中 21 种动画效果。由于鸿蒙系统部分 API 功能缺失，目前有 7 个动画效果未成功迁移。

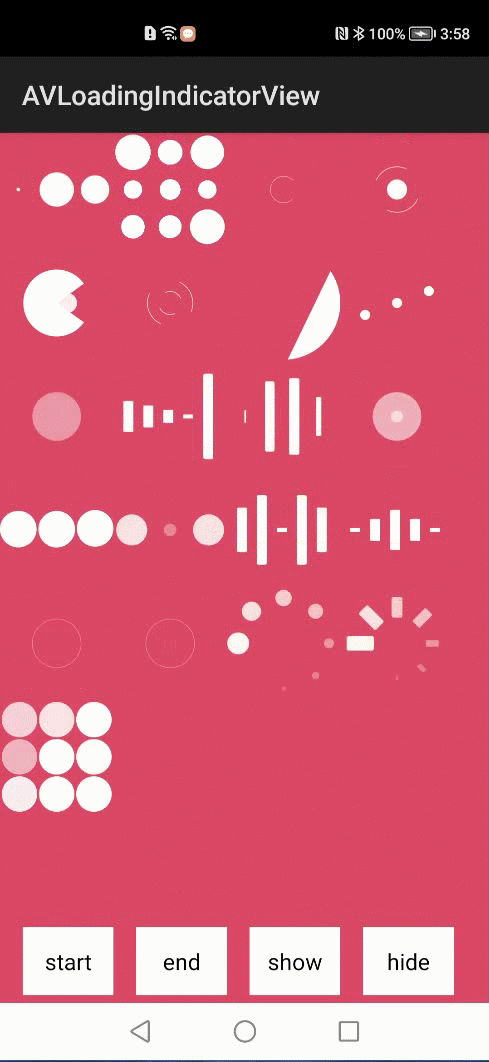

图 1：AVLoadingIndicatorView 效果示意图

图 1 所示为鸿蒙平台的 AVLoadingIndicatorView 的动画效果展示，可分为 6 行 4 列。

动画效果的对应名称（从左至右）如下：

Row 1

BallPulseIndicator，BallGridPulseIndicator，BallClipRotateIndicator，BallClipRotatePulseIndicator

Row 2

PacmanIndicator，BallClipRotateMultipleIndicator，       SemiCircleSpinIndicator，BallRotateIndicator

Row 3

BallScaleIndicator，LineScaleIndicator，LineScalePartyIndicator，BallScaleMultipleIndicator

Row 4

BallPulseSyncIndicator，BallBeatIndicator，LineScalePulseOutIndicator，LineScalePulseOutRapidIndicator

Row 5

BallScaleRippleIndicator，BallScaleRippleMultipleIndicator，BallSpinFadeLoaderIndicator，LineSpinFadeLoaderIndicator

Row 6

BallGridBeatIndicator

②动画控制效果

AVLoadingIndicatorView 组件支持对各加载动画的效果进行控制，控制类型分为 4 种：动画启动、动画停止、动画显示和动画隐藏。

动画启动和动画停止相互关联，二者用于控制动画是否运行；动画显示和动画隐藏相互关联，二者用于控制动画是否出现，控制效果如图 2 所示：

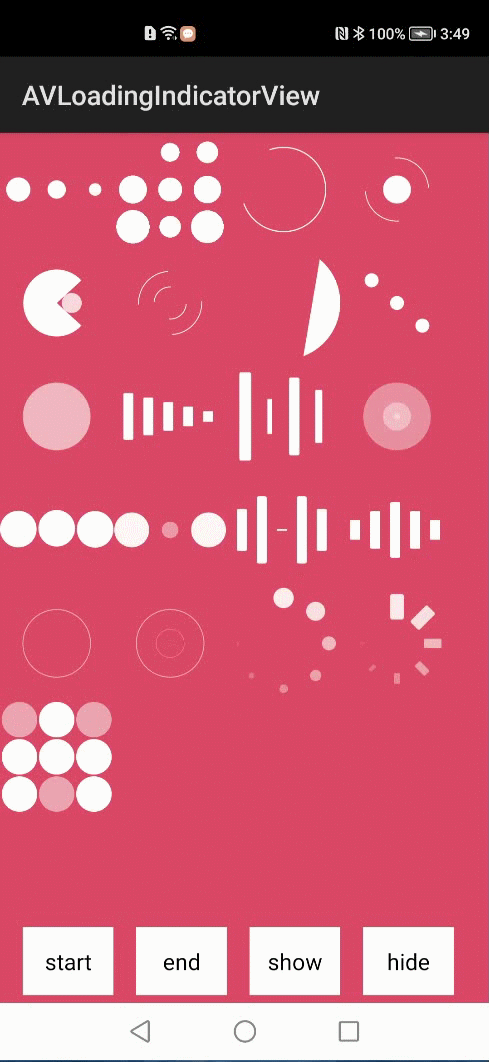

图 2：四种效果控制示意图

Sample 解析

本组件库中的每个动画都有启动、停止、隐藏和显示四种控制效果。为了方便调试和演示，Sample 中将所有动画的对象放入同一个 list，通过四个不同的按钮，控制所有动画同时启动、停止、隐藏和显示，效果如图 2 所示。

下面介绍控制所有动画同时启动、停止、隐藏和显示的步骤：

①导入 AVLoadingIndicatorView 类：

import com.wang.avi.AVLoadingIndicatorView;

②动画添加到 Layout

此处需要将所有动画添加到 Layout 中，并将各动画的对象放入同一 list（即代码中的 animatorList）。

//以BallPulseIndicator为例
myLayout.addComponent(ballPulseIndicator);//BallPulseIndicator添加到Layout
animatorList.add(ballPulseIndicator);//BallPulseIndicator对象放入list

//以BallGridPulseIndicator为例
myLayout.addComponent(ballGridPulseIndicator);
animatorList.add(ballGridPulseIndicator);

③设置四个按钮，用以控制所有动画同时启动、停止、隐藏和显示。

以"启动"效果为例，startBtn 按钮设置了 Click 监听，按下按钮时，会执行 startAllAnimator () 方法。

startAllAnimator () 方法中借助 for 循环，遍历 animatorList 中的每一个动画的对象，并调用每个对象的 start（）方法，达到动画启动的效果。

//按钮监听
startBtn.setClickedListener(component-> startAllAnimator(animatorList));//启动
endBtn.setClickedListener(component-> stopAllAnimator(animatorList));//停止
hideBtn.setClickedListener(component-> hideAllAnimator(animatorList));//隐藏
showBtn.setClickedListener(component-> showAllAnimator(animatorList));//显示

//start
private void startAllAnimator(ArrayList<AVLoadingIndicatorView> avLoadingIndicatorViews){
    for (int i = 0; i < avLoadingIndicatorViews.size(); i++) {
        avLoadingIndicatorViews.get(i).start();//启动
    }
}

//stop
private void stopAllAnimator(ArrayList<AVLoadingIndicatorView> avLoadingIndicatorViews){
    for (int i = 0; i < avLoadingIndicatorViews.size(); i++) {
        avLoadingIndicatorViews.get(i).stop();//停止
    }
}

//hide
private void hideAllAnimator(ArrayList<AVLoadingIndicatorView> avLoadingIndicatorViews){
    for (int i = 0; i < avLoadingIndicatorViews.size(); i++) {
        avLoadingIndicatorViews.get(i).hide();//隐藏
    }
}

//show
private void showAllAnimator(ArrayList<AVLoadingIndicatorView> avLoadingIndicatorViews){
    for (int i = 0; i < avLoadingIndicatorViews.size(); i++) {
        avLoadingIndicatorViews.get(i).show();//显示
    }
}

Library 解析

①功能实现

每个动画效果的绘制都需要执行初始化设置、添加绘画任务、创建动画三个步骤，下面以 BallPulseIndicator 为例对这三个步骤进行详细介绍。

初始化设置：声明setPaint()，setBound()，draw() 方法。

public BallPulseIndicator(Context context) {
    super(context);
    Component.DrawTask task = (component, canvas) -> {
        setPaint();//设置画笔
        setBound();//设置动画边界
        draw(canvas,getPaint());//内容绘制
    };
    addDrawTask(task);
}

动画绘制：用 draw() 方法在画布上绘制动画样式。

由于 BallPulseIndicator 动画主体是三个圆，第二、第三个圆均是由前一个圆平移得到，因此要设置每两个圆之间的距离，圆的半径大小等属性。

public void draw(Canvas canvas, Paint paint) {
    float circleSpacing=4;  //设置圆之间距离
    float radius=(Math.min(getWidth(),getHeight())-circleSpacing*2)/6;  //设置圆的半径大小
    float x = getWidth()/ 2-(radius*2+circleSpacing);//圆心的x轴坐标
     float y=getHeight() / 2;//圆心的y轴坐标
    for (int i = 0; i < 3; i++) {
        canvas.save();
        float translateX=x+(radius*2)*i+circleSpacing*i;//平移后新圆心的x轴坐标
        canvas.translate(translateX, y);
        canvas.scale(scaleFloats[i], scaleFloats[i]);//缩放效果绘制
        canvas.drawCircle(0, 0, radius, paint);//绘制圆
        canvas.restore();
    }
}

动画参数设置：通过 AnimatorValue 对动画参数进行具体设置，包括动画的持续时间、重复次数、启动延迟时间、缩放和旋转等（BallPulseIndicator 只涉及缩放而无旋转）。

public ArrayList<AnimatorValue> onCreateAnimators() {
    ArrayList<AnimatorValue> animators=new ArrayList<>();
    int[] delays=new int[]{120,240,360};  //设置三个圆的延迟时间
    for (int i = 0; i < 3; i++) {
        final int index=i;
        AnimatorValue scaleAnim=new AnimatorValue();  //值动画
        scaleAnim.setDuration(750);  //动画持续时间
        scaleAnim.setLoopedCount(-1);  //动画无限次重复
        scaleAnim.setDelay(delays[i]);  //每个圆的延迟时间
        addUpdateListener(scaleAnim, (animatorValue, v) -> {
            scaleFloats[index] = v;//控制缩放
            invalidate();//刷新界面
        });
        animators.add(scaleAnim);
    }
    return animators;
}

②移植方法

API 直接替换：在安卓中使用 ValueAnimator 类设置加载动画的属性，移植之后这些功能主要基于鸿蒙的 AnimatorValue 类实现。

这两个类中的方法名也不同，在进行鸿蒙化迁移时需要根据功能逐一替换。

例如：鸿蒙中使用 setLoopedCount() 方法替换原 setRepeatCount() 方法来实现动画重复次数的设置。

函数重写：鸿蒙的 AnimatorValue 类相比较于安卓，缺少很多接口，若在实现部分复杂动画时，需要调用这些接口，只能采用函数重写的方法，这也是移植中的主要难点。

如安卓中用 ValueAnimator.ofFloat(1,0.5f,1) 来设置动画的属性值 1—0.5f—1 的两次变化，实现动画的运行效果。

而鸿蒙中缺少该接口，属性值只能在 0—1 之间单次变化，无法实现动画的完美效果，需要进行功能重写。

下面给出此功能重写的代码：

public void onUpdate(AnimatorValue animatorValue, float v) {
    if(v<=0.5f)
        scaleFloats[index] =1-v;
    else
        scaleFloats[index] = v;
    invalidate();
}
